光耦两侧电阻的选择

光耦的电路可以有很多种表现形式，我现在只说一下我使用光耦的电阻选择，如果哪位朋友有更好的设计经验，欢迎在文章后面留言。

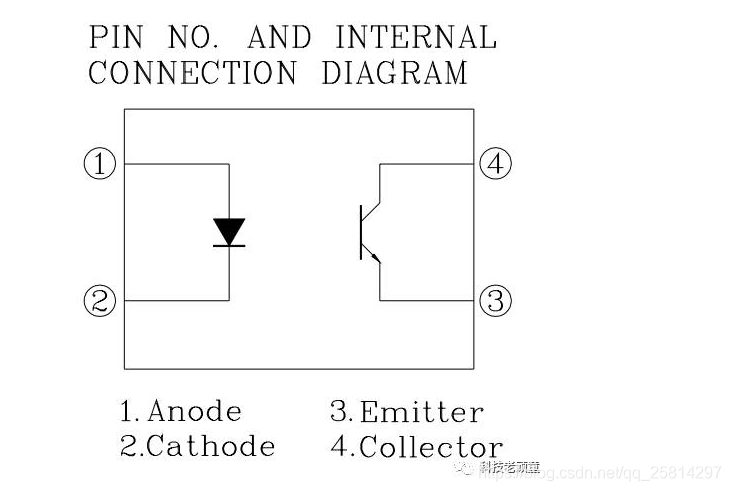

这是型号为EL817的电路原理图，是最基本的也是最常用的光耦的原理图，光耦内部由发光二极管和光电三极管构成，当发光二极管发光时，如果光强达到要求，光电三极管就会导通。



我们看光耦引脚的名称，1脚就是发光二极管的阳极，2脚就是发光二极管的阴极，3脚是三极管的发射极，4脚是三极管的集电极。



发光二极管电阻的选择



这个，我不能瞎掰，看datasheet吧.....

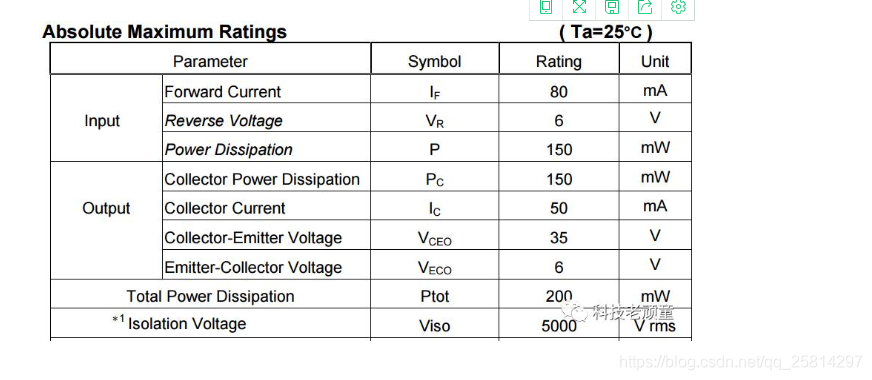

其中，If是发光二极管的允许最大正向电流，值是80mA。这是需要考虑的第一个条件。

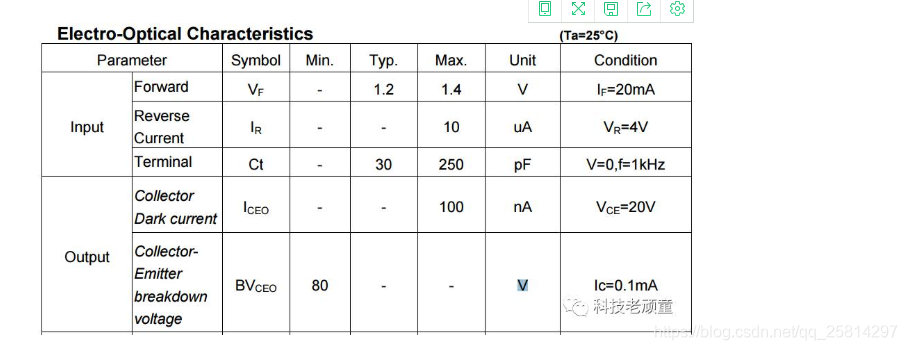

再看第二张图，Vf是二极管上的电压，图中给出，当If是20mA的时候，Vf的值最大是1.4V。这是需要考虑的第二个条件。



我们需要考虑的第三个条件就是，你使用3.3V的电压驱动？还是用5V的电压驱动？



如果你用的是3.3V电压驱动的话，最小的限流电阻就是(3.3V-1.4V)/0.08A=23.75欧姆.....



如果你用的是5V电压驱动的话，最小的限流电阻就是（5V-1.4V）/0.08A=45欧姆.....



小于这个电阻值，光耦就死翘翘了.....



所以我们这里的电阻选择，就要大于计算出的这些结果。这里，可以选择330欧姆，470欧姆，510欧姆，1K，都可以使得发光二极管发亮后驱动里面的三极管导通。但是，电阻值如果选的太大的话，会造成发光二极管不亮。



三极管电阻的选择



在第一张图中，我们找到OUTPUT中的Ic，这个就是三极管允许通过的最大电流，是50mA，我们在做电路的时候，就需要注意一下。



例如，当三极管的负载电压是12V时，因为三极管当开关用，Vce会很小，所以这里我们忽略不计，那么R=12V/0.05A=240欧姆.....



意思就是，只要电阻大于240欧姆，就可以了。



这里我一般选择1K，2K，4.7K，10K的电阻。

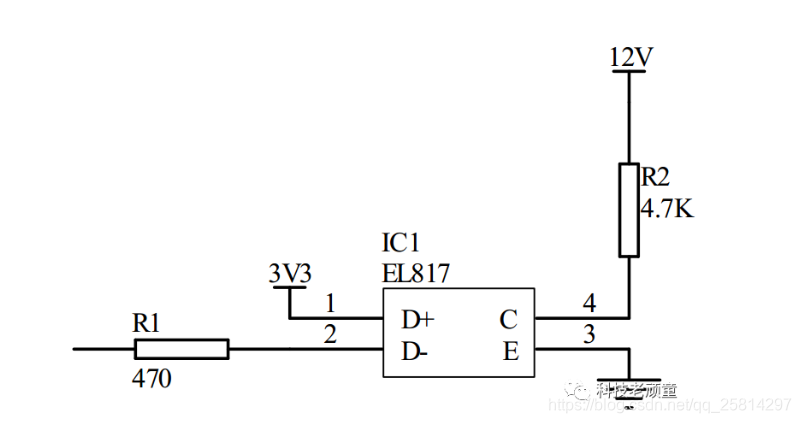

下面是基本的电路图：
