RCA（莲花头）接口是Radio Corporation of American的缩写词，RCA接头由这家公司发明。以及莲花头的做法（匹配电阻75欧）色差线是模拟信号，是这个信号对地的电压

莲花头RCA是Radio Corporation of American的缩写词，RCA接头由这家公司发明，RCA接头是最为常见的音/视频接线端子。

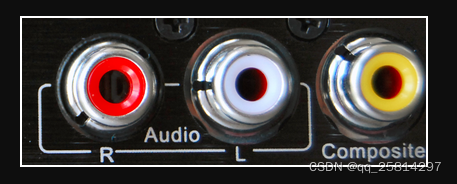

复合视频（Composite）通常采用黄色的RCA（莲花头）接头。复合端口也称AV接口，可用于传输音频，也可用于传输视频。一般是由红、白、黄三种颜色成对出现，其中黄色传输视频信号，红白两根线传输音频的左右声道。其传输分辨率为PAL（720*576/50i）和NTSC（720*480/60i）。色差分量也使用莲花接头，由红、绿、蓝三种颜色成对出现。

 “复合”含义是同一信道中传输亮度/色度（Y/C）的模拟信号，但电视机如果不能很好的分离这两种信号，就会出现虚影。



莲花头的做法：

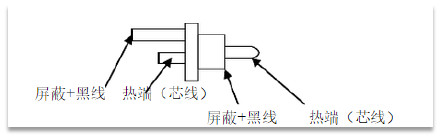

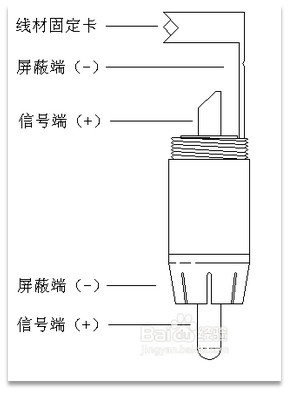

热端、信号端(+)        红线

冷端、屏蔽端(-)          黑线加屏蔽层线

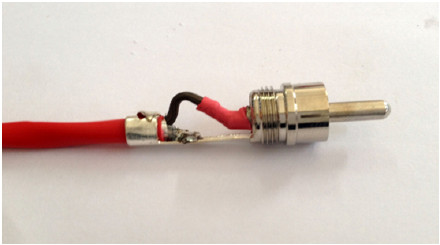

将黑线和屏蔽线拧在一起焊入屏蔽端，红线焊入正极中心接线柱，正极最好套上热缩管，注意两根线不要有裸露接触及虚焊，。
