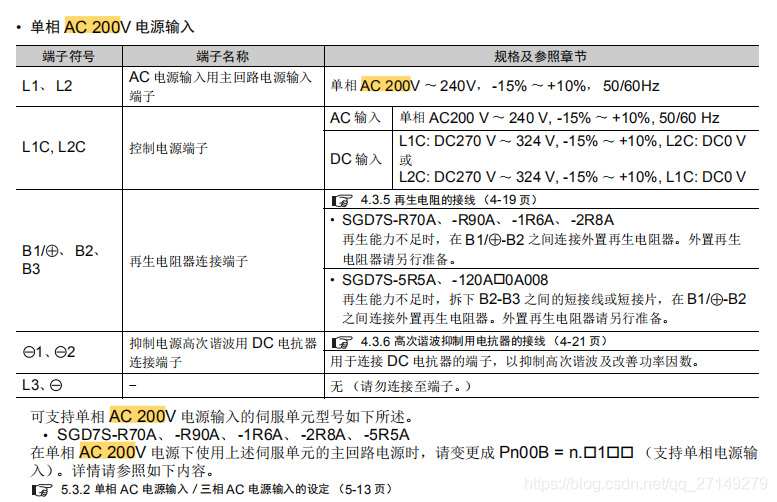

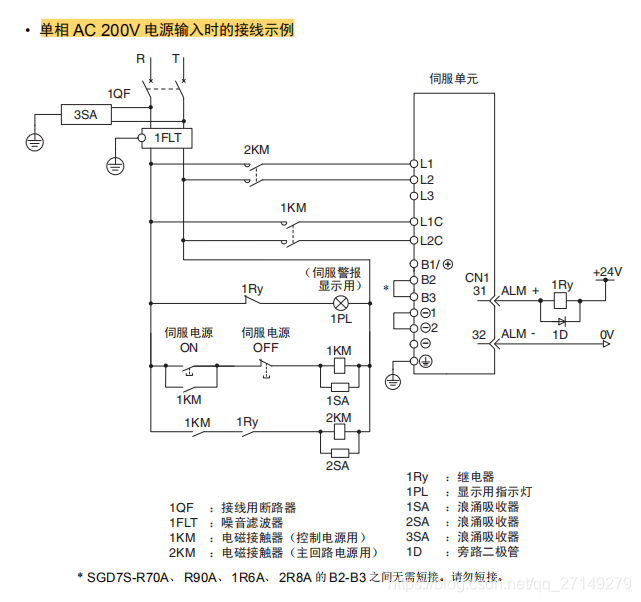

首先进行接线，国内家用电源是单向AC 220V ，此处采用220V接法，接线如下：

在这里插入图片描述

小编的接线如下：

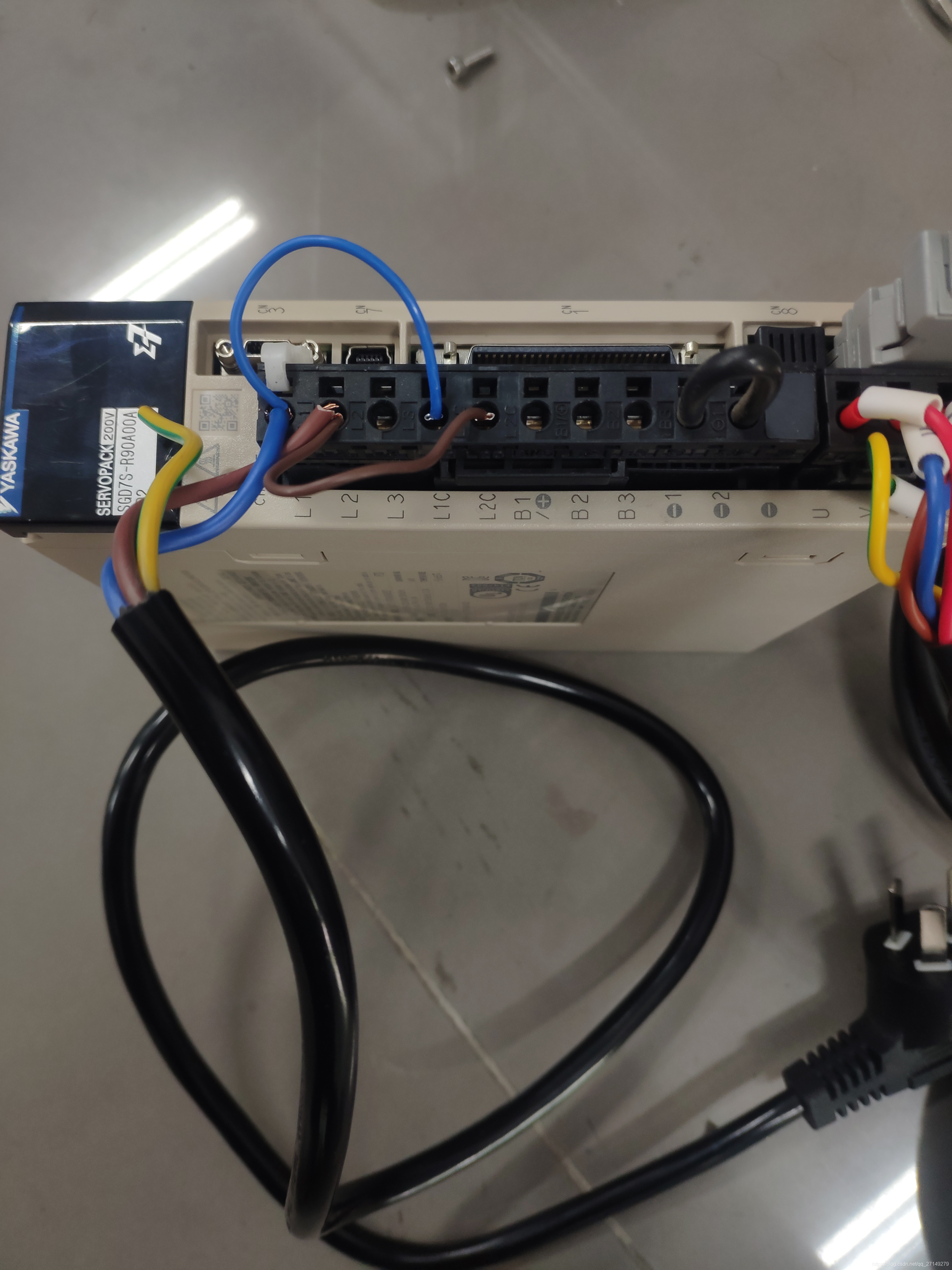

电源接线：

在这里插入图片描述

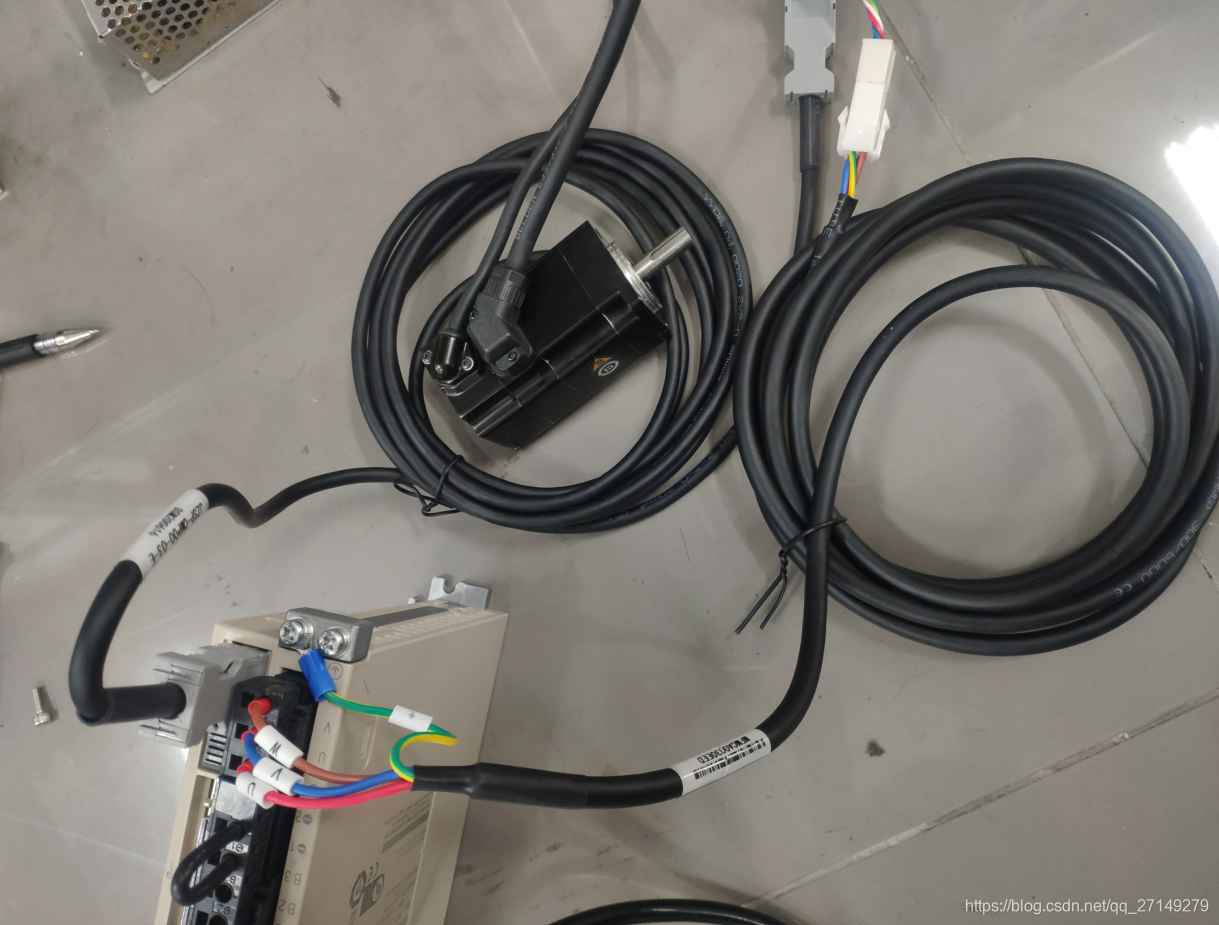

编码器与电机电源接线：

在这里插入图片描述
接线后开机，将Pn00B设置为0101

在这里插入图片描述
至此完成接线。

2、安装驱动与SigmaWin+，用miniUSB接口将伺服控制器链接到PC电脑
3、设置参数

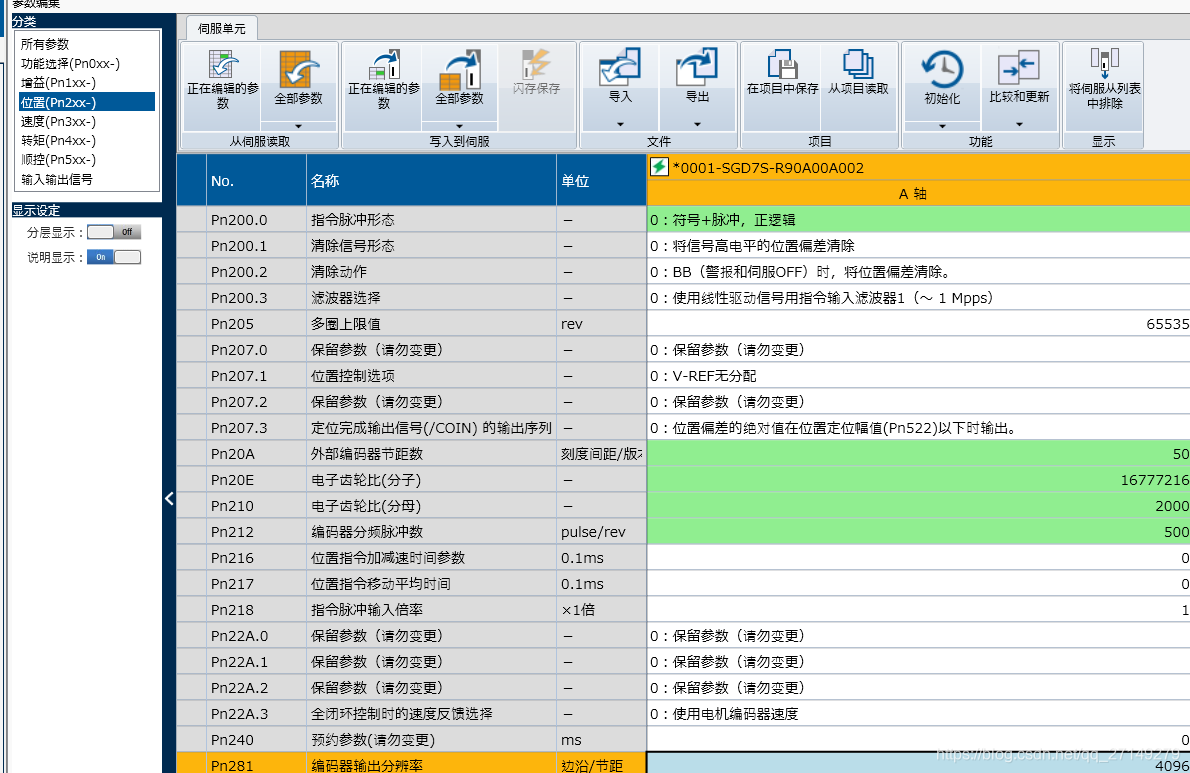

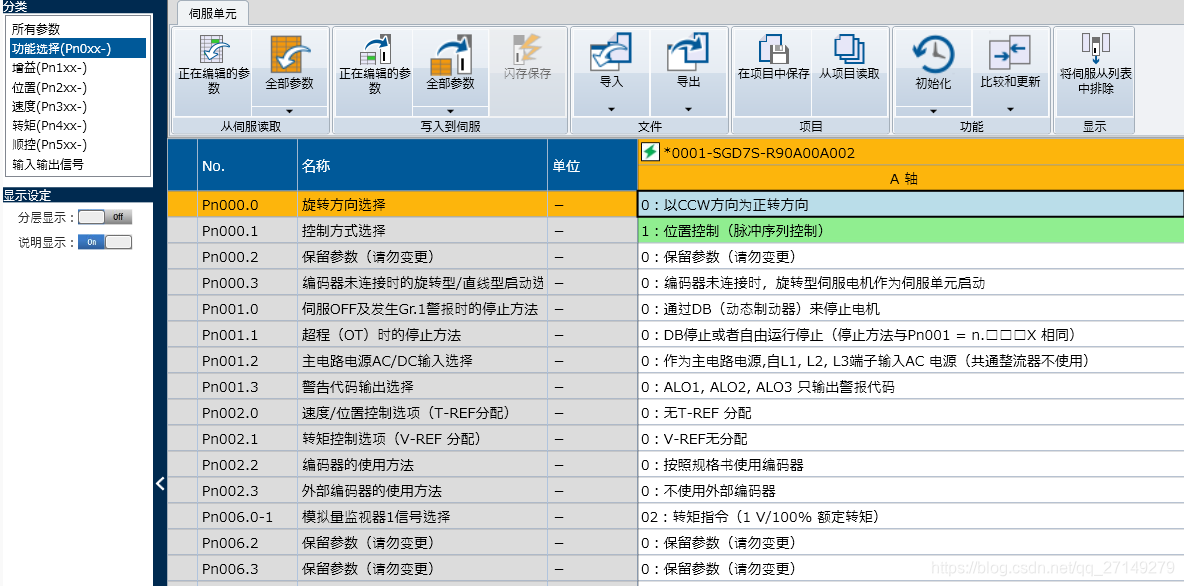

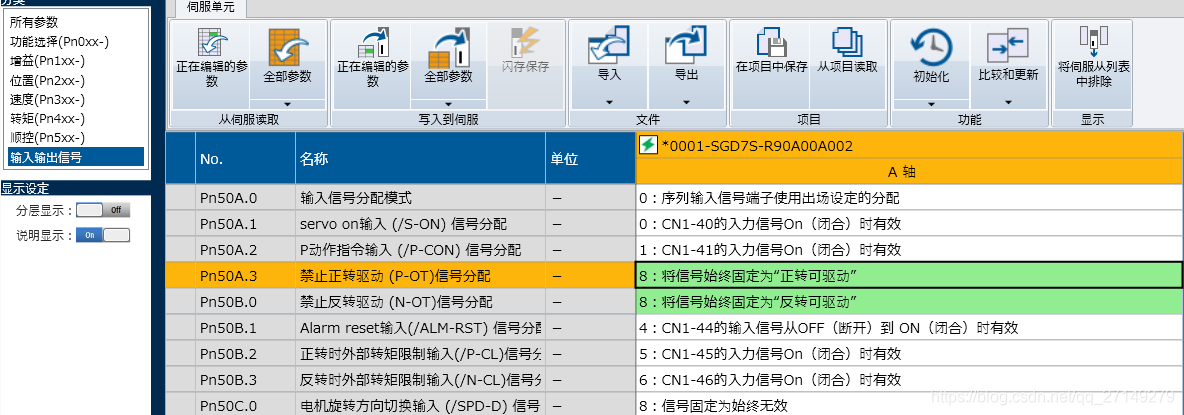

打开软件并链接伺服控制器，修改以下绿色部分的内容，齿轮比与脉冲部分根据需求设置即可
在这里插入图片描述

在这里插入图片描述

设置完毕之后写入伺服控制器，然后重启伺服
