时标网络图绘制步骤

时标网络图是用活动的定位和长度表示活动历史的项目网络图。是含网络逻辑的横道图，并且是任何以工作位置和长度代表其持续时间的项目网络图。

绘制步骤：

1: 阅读紧前紧后关系
在这里插入图片描述
B，C完成后D才能开始

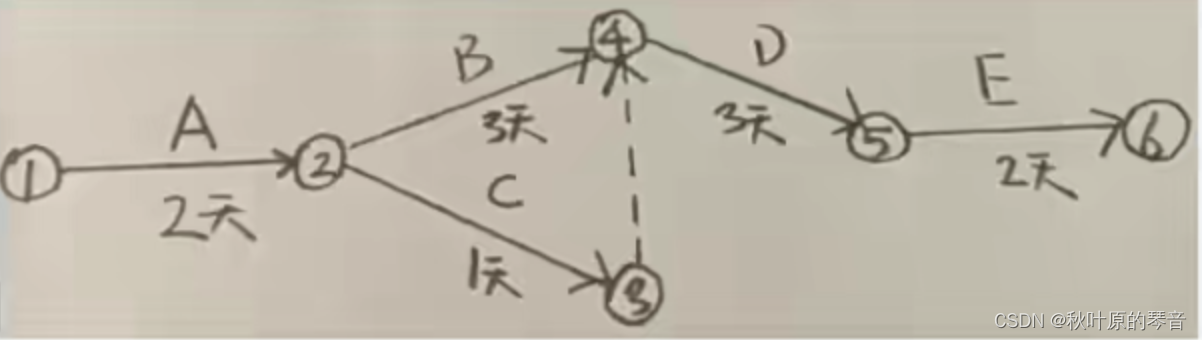

  1. 画出双代号网络图

双代号网络图绘制步骤：双代号网络图

在这里插入图片描述

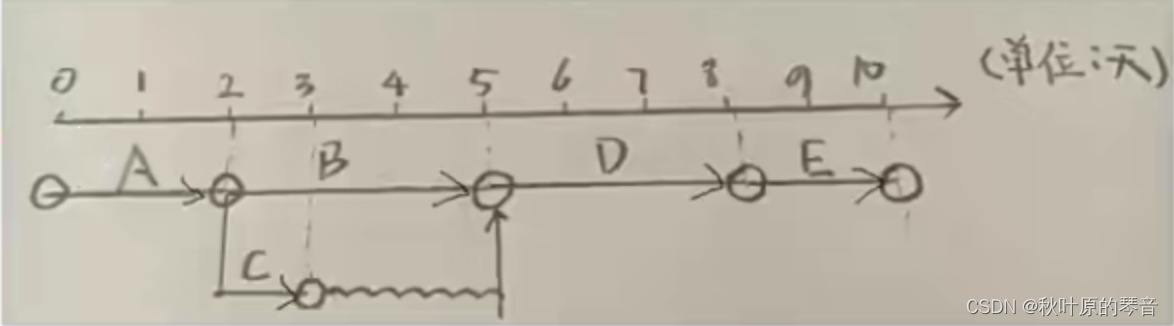

  1. 标尺表示时间，用波浪线表示自由时差，画出逻辑。

在这里插入图片描述

总工期是10天
总时差=min(经过该活动的波浪线之和路径)
时标网络图就是多了一个尺子
波浪线是指自由时差

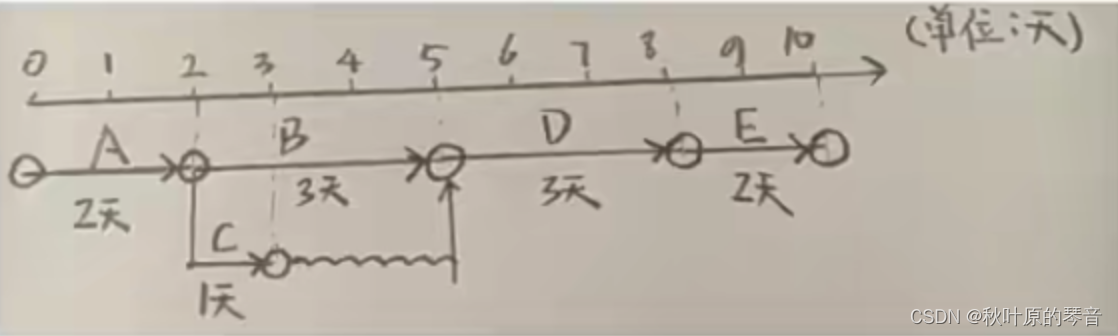

  1. 标注对应时间

在这里插入图片描述

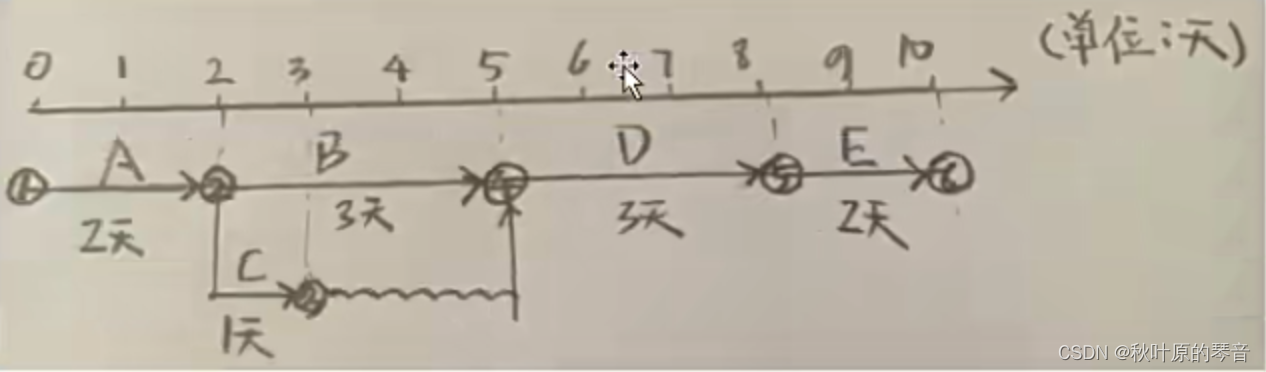

  1. 填充圆圈序号
    在这里插入图片描述

tips：
紧前紧后关系正确
持续时间和单位标注
圆圈数字从小到大
