【MFC开发（12）】图片框控件 Picture Control

1.显示一个BMP图片到窗口上

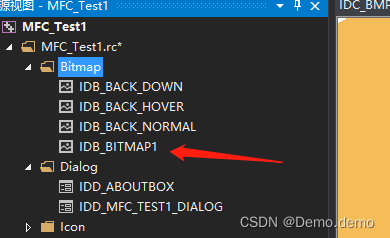

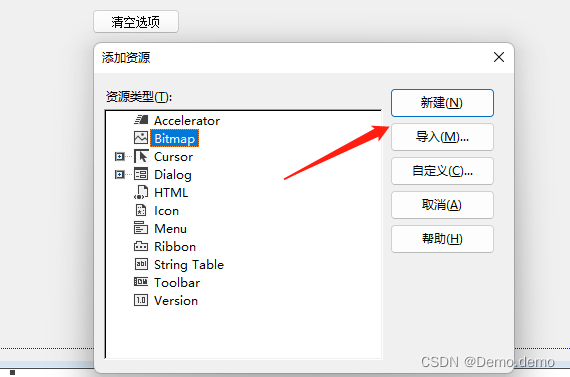

开始你得有一个BMP图片的资源，找到图片之后导入到项目资源中

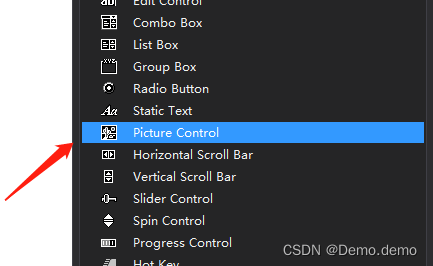

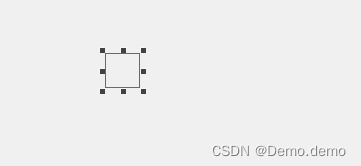

首先需要新建一个图片控件，直接拖拽到想放置的位置即可

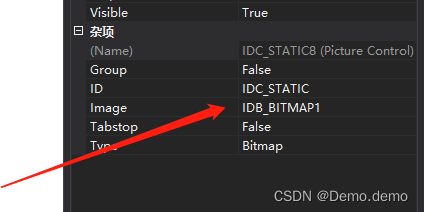

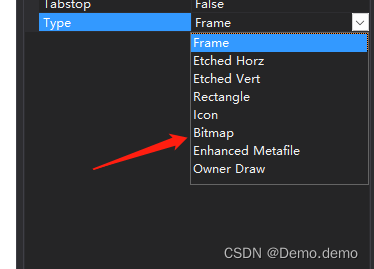

然后在Picture控件的Type属性下拉框中选择Bitmap；

在Picture控件的Image属性下拉框中选择BMP资源ID为IDC_BITMAP1即可。



Type属性下拉列表中有8种类型，下面分别介绍下：
Frame：显示一个无填充的矩形框，边框颜色可以通过Color属性的下拉列表设定
Etched Horz：显示一条横分割线
Etched Vert：显示一条竖分割线
Rectangle：显示一个填充的矩形框，矩形颜色可通过Color属性的下拉列表设定
Icon：显示一个图标（Icon），图标通过Image下拉列表来设置图标资源ID
Bitmap：显示一个位图（Bitmap），位图通过Image下拉列表来设置位图资源ID
Enhanced Metafile：显示一个加强的元数据文件（Metafile）
Owner Draw：自绘

2.如何动态的去加载一个BMP图片呢

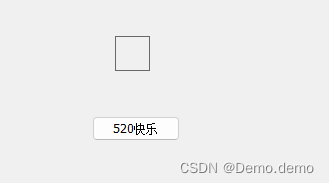

这里添加一个按钮，通过点击来显示出图片

这个给picture控件添加一个变量m_picture，添加一个按钮来控制显示bmp图片资源

void CMFC_Test1Dlg::OnBnClickedButton15()
{
	// TODO:  在此添加控件通知处理程序代码
	//新建一个bmp文件资源变量
	CBitmap m_bmp;
	//加载资源对应的ID
	BOOL b_load = m_bmp.LoadBitmap(IDB_BITMAP2);
	//如果加载成功则进行显示
	if (b_load){
		m_picture.SetBitmap((HBITMAP)m_bmp);
	}
	//m_picture

}

也可以通过加载文件的方式来显示bmp图片

//方式二，通过图片的路径来进行加载显示
	//加载的图片在当前EXE的模块外
	//可以指定图片大小，如上图中的50, 50，若实际大小和此不相符，会自动缩放图片
	//LR_DEFAULTCOLOR — 指定按照原图的颜色加载图片，不可少
	//LR_LOADFROMFILE — 加载外部的Bitmap，一定要指定
	//LR_CREATEDIBSECTION — 一般会指定
	//如若按照图片本身的大小加载，则设置cx, cy为0, 0，并且在最后的标志位加上 | LR_DEFAULTSIZE
	//注意：从网上下载的Bitmap图片可能用上面的方法加载失败，返回的HBITMAP为NULL，
	//GetLastError()返回0，这个一般是图片格式的问题，可以用Windows的画图程序打开Bitmap再另存为24位位图的bmp格式就可以了。
	HBITMAP hbmp = (HBITMAP)::LoadImage(NULL, _T("F:\\VSproject\\MFC_project\\0428test\\MFC_Test1\\MFC_Test1\\res\\IDC_520.bmp"), IMAGE_BITMAP,0,0,LR_DEFAULTCOLOR|LR_DEFAULTSIZE|LR_LOADFROMFILE);
	m_picture.SetBitmap(hbmp);

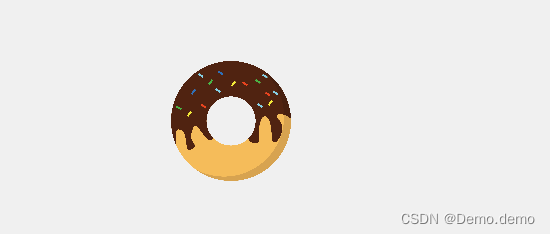

效果如下图所示

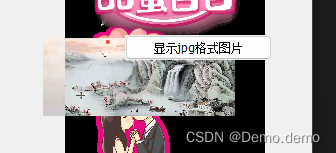

3.如何加载其他类型的图片呢？比如png、jpg等等格式

默认情况下，Picture控件只能显示BMP类型的图像，因为BMP文件格式是微软自家的。但是bmp

这个确实不是很常用，或者说针对 png、jpg、gif 等文件类型来说 bmp 不常用。那么Picture控件

如何来显示我们常用的 png、jpg 等图像格式呢？这里要借助微软的ATL中的一个类：CImage

代码如下所示：

void CMFC_Test1Dlg::OnBnClickedButton17()
{
	// TODO:  在此添加控件通知处理程序代码
	CImage cim;
	cim.Load(_T("F:\\VSproject\\MFC_project\\0428test\\MFC_Test1\\MFC_Test1\\res\\image.jpg"));
	HBITMAP hbmp = cim.Detach();
	m_picture2.SetBitmap(hbmp);
	m_picture2.SetWindowPos(NULL, 0, 0, 192, 78, SWP_NOACTIVATE | SWP_NOMOVE | SWP_NOZORDER);
}

还有需要注意的是每次编辑，图片控件都会报错如下所示

解决方法：

双击这个错误，会跳到提示错误的那一行，在那一行中的一串地址前插入："Static", SS_BITMAP,
