随着汽车技术的快速发展,车辆越来越智能化、网联化,信息安全问题日益凸显。AUTOSAR作为汽车软件架构的标准,其信息安全组件SecOC在其中扮演着至关重要的角色。本文将详细介绍SecOC的工作原理、应用场景以及与其他模块的交互。
SecOC概述与信息安全需求
SecOC是AUTOSAR软件包中的信息安全组件,旨在提高车载网络通信的安全性。随着汽车网联化、智能化的加速推进,车辆与外部世界的交互越来越频繁,数据安全性成为不容忽视的问题。SecOC通过MAC验证、密钥管理、新鲜值管理和分发等一系列功能,为车载网络中的数据提供身份验证和完整性校验,从而有效应对数据回放、欺骗以及篡改等攻击。
信息安全需求的来源主要包括两个方面:一是车辆功能的增加和联网化带来的隐私泄露风险;二是自动驾驶功能的引入,使得软件内容可能被篡改或功能失效。因此,从个人隐私、信息到车辆使用安全,都离不开信息安全的保障。
SecOC工作原理与功能实现

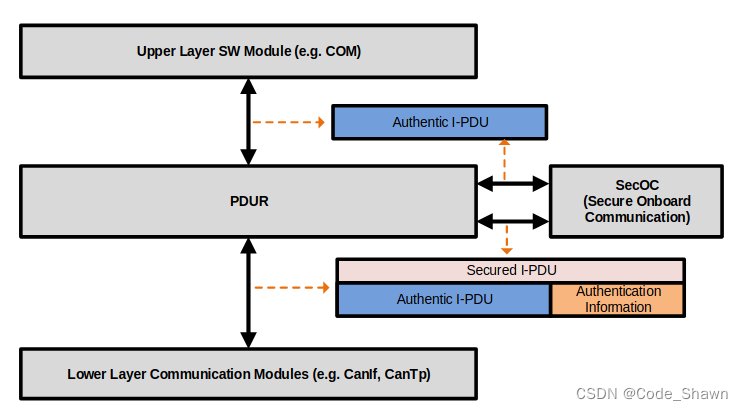

SecOC的工作原理主要基于MAC的身份验证和Freshness的防重放攻击。MAC(消息认证码)用于验证数据的真实性和完整性,而Freshness则用于防止数据重放攻击。在SecOC标准中,通过对传输的数据进行MAC计算和Freshness检查,可以确保数据的真实性和完整性,从而防止攻击者伪造或篡改数据。下图直观的展示了SecOC通信过程。
发送端将需要发送的信息及新鲜值送入MAC生成器中,通过私钥生成MAC,再将FV和新鲜值及MAC打包进需要发送的PDU中发送给对方。
接收端收到需要验证的Secured I-PDU将FV 和MAC拆出进行验证,如验证通过将消息往上传,如校验失败,则进行错误处理流程。

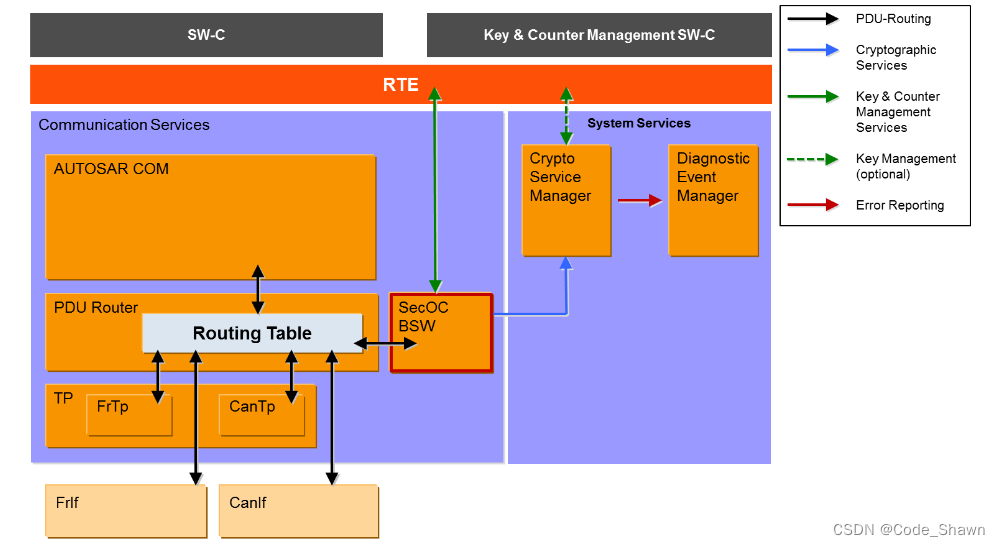

下图则展示,SecOC在Autosar分层架构中所处的位置。
发送过程:上层将需要认证的PDU传至PDUR模块,PDUR 模块传至SecOC模块添加MAC,随后在传至PDUR中往下层通信模块发送。
接收过程:下层通信模块将接收到的SecOC PDU传至PUDR,PDUR传至SecOC进行校验,验证成功则传给PDUR 往上层传,验证失败,则进行错误处理。

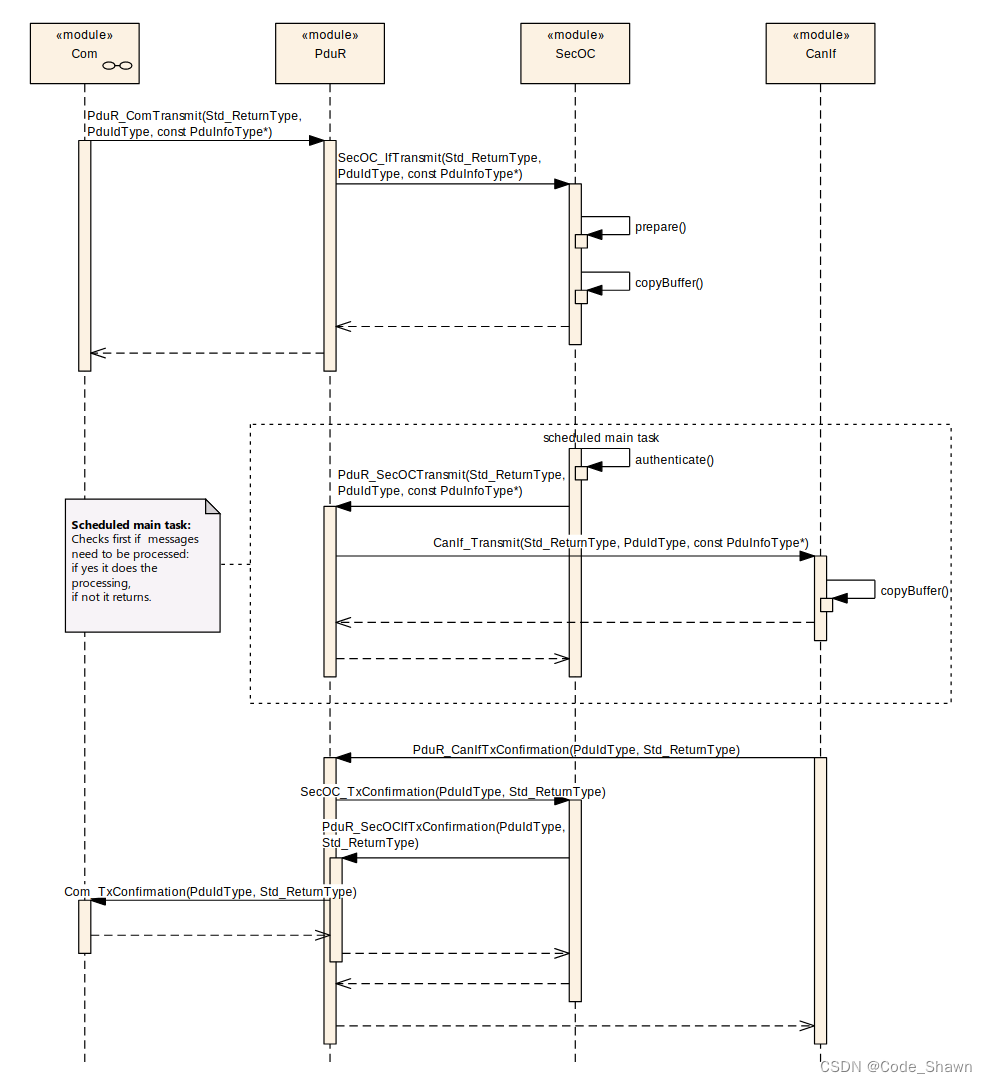

- 创建发送Secured I-PDU过程时序图如下

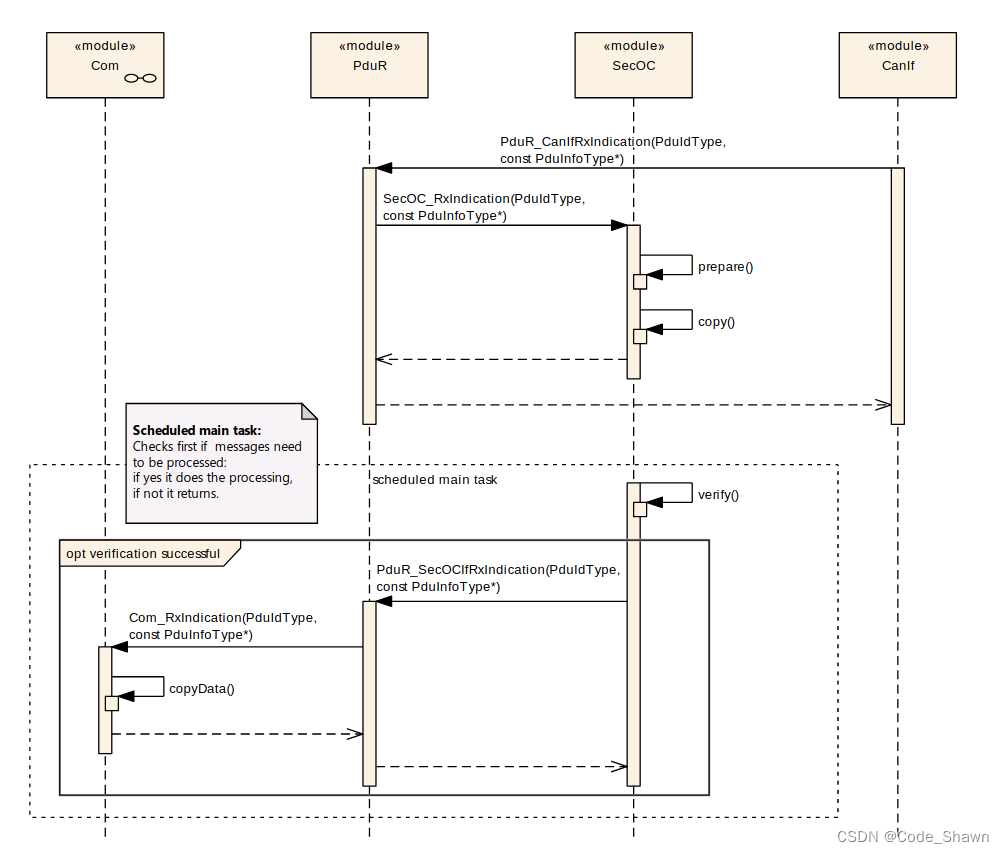

- 接收验证Secured I-PDU过程时序图如下
SecOC与其他模块的交互
在AUTOSAR架构中,SecOC与其他模块紧密协作,共同实现车辆信息安全。主要包含如下模块:
- PduR(PDU Router)负责将进出安全相关的I-PDU路由到SecOC模块。SecOC模块对I-PDU进行安全处理(如添加安全相关信息),并将结果返回给PduR。PduR随后负责进一步路由。
- CSM(加密服务管理器)提供的加解密服务,在SecOC中主要提供MAC生成与MAC校验。
- RTE FVM 模块在Autosar架构中以CDD存在,所以SecOC模块需要通过RTE来获取新鲜度值及新鲜度值验证结果。
SecOC应用场景与案例分析
SecOC的应用场景主要涉及车载网络通信中的数据安全和完整性校验。以高度自动驾驶车辆为例,当前方车辆突然刹车时,本车应迅速作出反应。然而,如果攻击者篡改了刹车信号或伪造了其他关键数据,可能导致本车无法作出正确反应,从而引发安全事故。SecOC通过对传输的数据进行身份验证和完整性校验,可以有效防止此类攻击。
此外,SecOC还可应用于车辆仪表显示等场景。当车辆进入急转弯车道时,仪表应准确显示车速。然而,如果攻击者篡改了车速数据,可能导致驾驶员误判车速,从而引发危险。SecOC可以确保仪表显示的数据真实可靠,提高驾驶安全性。
参考文档
- AUTOSAR_SWS_SecureOnboardCommunication.pdf
