sw钣金系数

qq_27747295

已于 2024-04-28 05:48:09 修改

阅读量312

点赞数 1

文章标签： sw

于 2024-04-28 05:40:24 首次发布

本文链接：https://blog.csdn.net/qq_27747295/article/details/138264833

版权

本文强调在钣金设计中，为了保证K因子的准确性，需要将内R设置为0.1；对于90°折弯推荐使用折弯扣除方法，而非90度角则需结合K因子计算。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

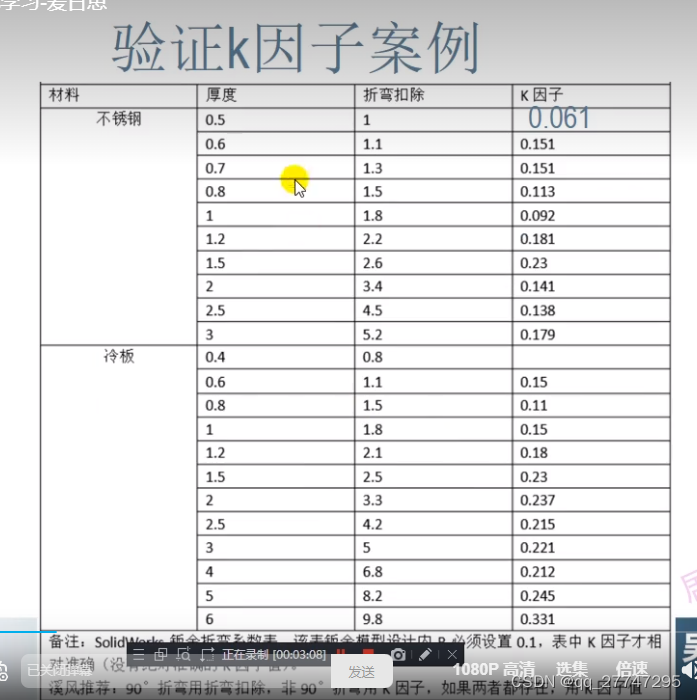

K因子使用的时候,必须把钣金内R设置成0.1才相对准确(没有确定准确的K因子),如果用实际的内R,就要用折弯扣除.

90°折弯推荐折弯扣除,非90度用K因子
