PD3.0 PPS限流

PPS限流

工作在PPS下，在sink端抽取比工作点的电流更多的电流时，source会根据协议沟通的工作点电流值进行限流。3A以下工作电流调节精度是±150ma，3A以上为5%的调节精度。最小限到1A。source应该支持将电流限在1A ~ 协商的电流之间。

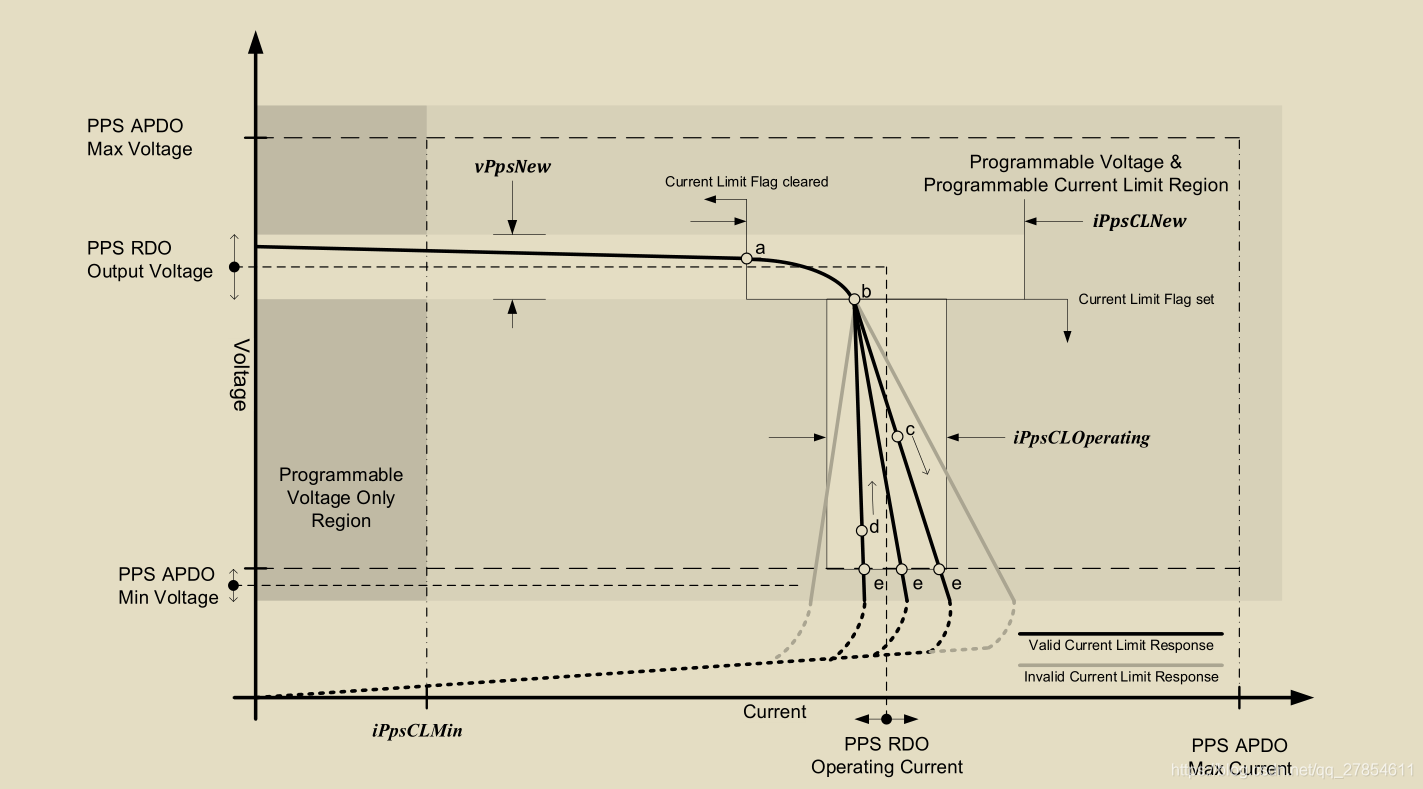

纵轴是电压，横轴为电流；
vppsNew：沟通pps电压正负5%;
ippsCLNew：大于3A为沟通电流的正负%5，1A~3A为正负150ma;
iPpsCLOperating:限流模式下允许改变操作电流的范围 -25ms ~ +100ma;

点a：表示进入恒压模式和限流模式之间的过渡区域。

点b：代表恒压模式和电流限制模式之间过渡区域的出口，点b是允许电流增加到-25ma~100ma

点c：表示在电流限制模式下，负载电阻减小时的行为。在此过程中允许允许电流增加到-25ma~100ma

点d：表示在电流限制模式下，随着负载电阻增加的行为。在此过程中允许电流增加到-25ma~100ma

点e：代表退出-25ma~100ma的变量范围。

后面会逐渐更新相关PD规定的电气参数和特性。
