PD3.0详解 Source Fixed与PPS电压跃迁

Source Fixed与PPS电压跃迁

source的电容

这里大师匈理解的是分单口和多口，多口的时候是120uf，单口的时候最小是10uf，这里表示的是根据PCB布局整体的容值，所以和PCB是相关的。
具体电容的位置如下图：

source端电源类型：
Fixed：至少有一个5v档，相对误差为5%，绝对范围在±0.5V。绝对范围指协商完过渡后的电压值。
PPS：相对误差也是5%，绝对范围是±0.1V。

电源电压跃迁Fixed

电压应该在tsettle 275ms内到达协商电压的±5%范围内。

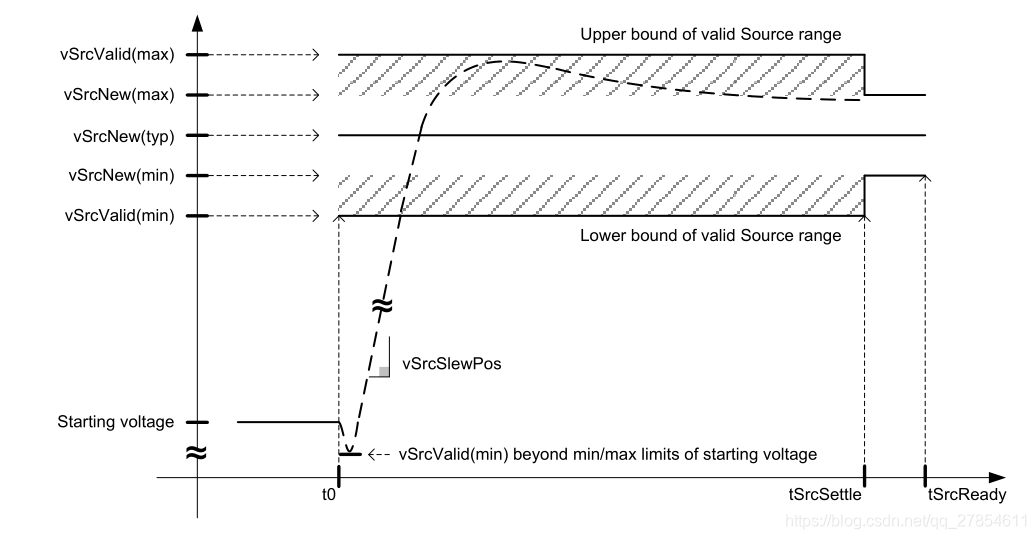

具体可以看下图：

上图纵轴是电压，横轴是时间，tsrcsettle时间是275ms，
