PD3.1详解 第一章EPR

**

PD3.1详解 第一章EPR

**
各大厂商逐渐在推广PD3.1的方案；从苹果的第一款PD3.1的适配器开始，目前慢慢的各种应用场合应用，比如一些电动工具，大功率储能产品等等。
首先PD3.1增加了一个重要的概念，那就是TypeC接口功率部分最大可以做到48V@5A 240W；但是目前140W的产品居多，也就是28V@5A；那么比100W高的部分就称之为EPR;相对来说常规的100W就是SPR；
EPR: extended power range （扩展功率范围）

SPR: standard power range （标准功率范围）

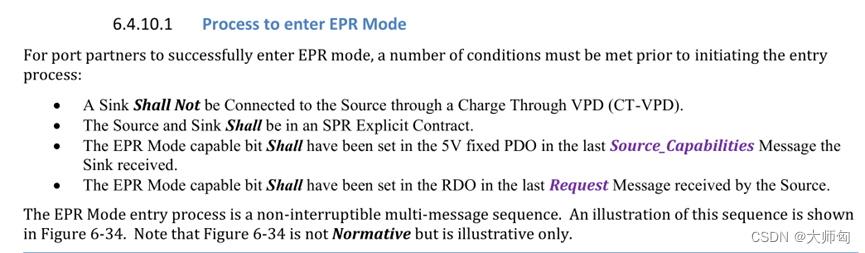

那么另外可能最关注的就是如何进入EPR，到底是如何申请的28V；规范内也清楚的规定了流程；大家可以关注PD3.1规范的6.4.10.1章节，如下图：

可加入扣扣717720218交流学习；

这个是描述进入EPR模式的过程；然后表明需要先沟通了SPR的情况下再去沟通EPR，然后在沟通EPR之前要确定source端5V的PDO以及sink端的RDO中需要支持EPR Mode; 另外说明这个过程是不可中断的，必须是连续的；

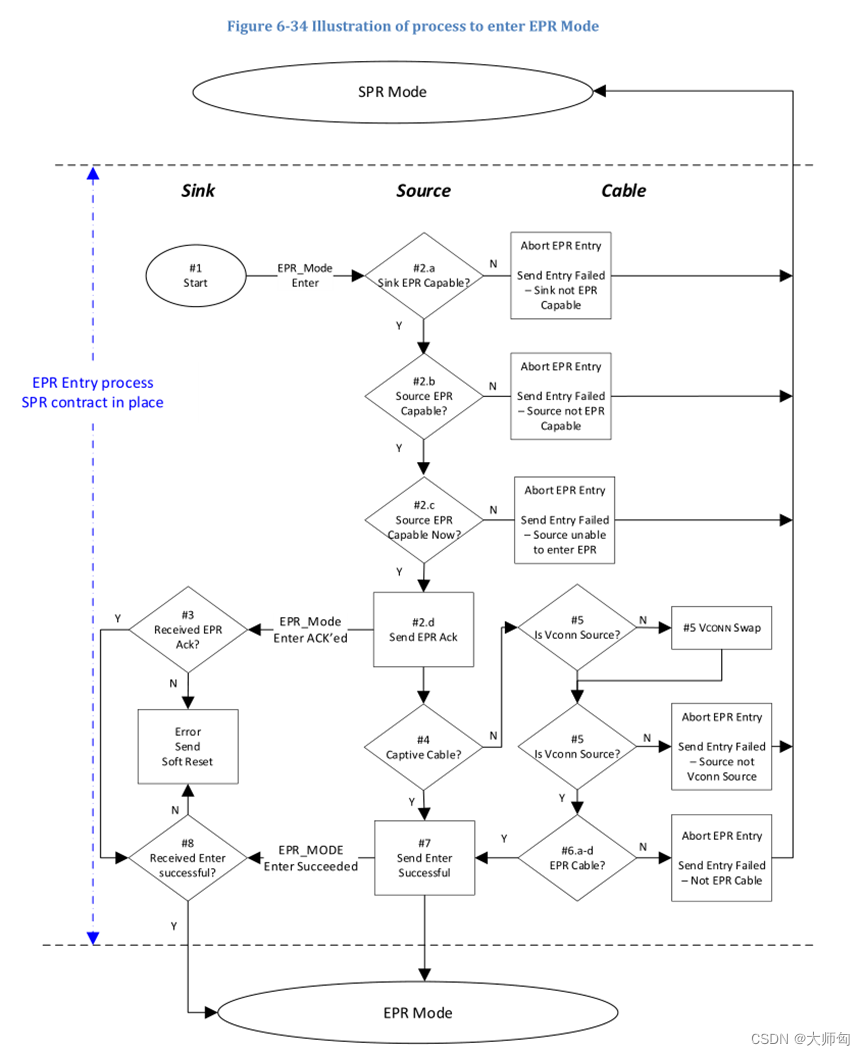

然后有一个附图去介绍具体的流程，如下图：

可以看到的是进入EPR是sink端发起的，（下面的描述要对着上图看）
1、sink端发起进去EPR的请求，通过一条EPR_Mode Enter协议；（PD3.1新增的数据消息）
2.a sink是否具备EPR的能力；
2.b source是否具备EPR的能力；
2.c source目前是否具备EPR的能力；
2.d source发送EPR ACK响应；
3、sink收到响应则等待source端的EPR_Mode Enter Succeeded协议；
4、source查看当前是否是Emark线（符合PD3.1的Emark线），是否是Vconn source，如果不是要进行 vconn swap;(4,5,6都是为了检测这个条件)
7、如果满足要求，source发送EPR_Mode Enter Succeeded给到sink，然后source和sink双双进入EPR；
整个流程就是上述所说；当然包括协议的内容，具体的数据结构，还有心跳包等等，还没有说到；
