sensor曝光基本原理

sensor曝光分为逐行曝光和全局曝光。逐行曝光的sensor 技术难度较全局曝光sensor 低，价格便宜，且分辨率较大，对于一些静态图像拍摄是不错的选择。

先看看，什么是帧？

简单来说，一帧就是一副图像。显示器上面我们看到的画面就是一帧一帧的显示的。只不过显示的速度足够快，人眼以为画面是运动的。

（说个现实中的例子，我们看武打片经常看到慢动作或者快动作，它们都是怎么实现的呢？简单来说就是，比如导演拍摄的时候以一秒30帧来拍摄的，播放给观众看的时候，如果以一秒15帧的速度播放，观众看起来就是慢放；如果以每秒60帧的速度播放，观众看起来就是快放。）

具体地，在将光信号转换为电信号的扫描过程中，扫描总是从图像的左上角开始，水平向前行进，同时扫描点也以较慢的速率向下移动。当扫描点到达图像右侧边缘时，扫描点快速返回左侧，重新开始在第1行的起点下面进行第2行扫描，行与行之间的返回过程称为水平消隐（也叫行消隐，H_BLANK）。一幅完整的图像扫描信号，是由水平消隐间隔分开的行信号序列构成，称为一帧。

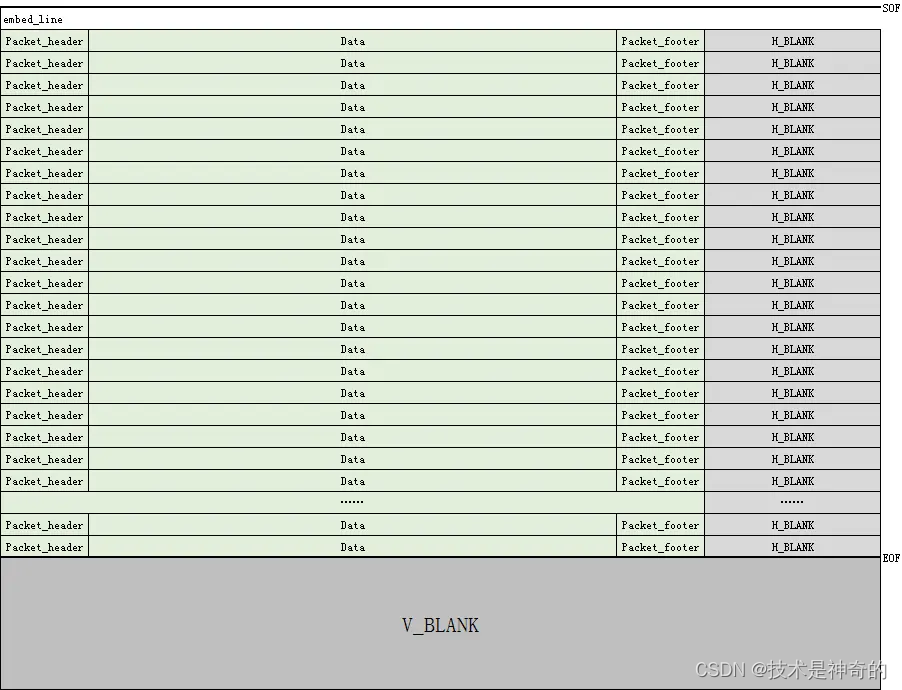

如下图所示，是一帧的结构图，在最下面部分有一部分是V_BLANK。V_BLANK的由来是因为扫描点扫描完一帧后，要从图像的右下角返回到图像的左上角，开始新一帧的扫描，会有一段间隔时间，这一时间间隔，叫做垂直消隐（也称场消隐，V_BLANK），V_BLANK的作用通常用来调节帧率。

sensor逐行曝光基本原理

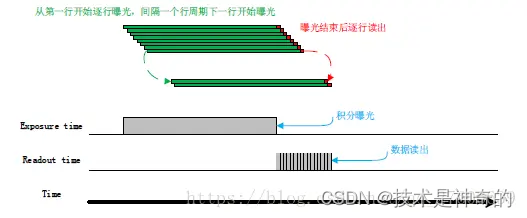

sensor逐行曝光从第一行开始曝光，一个行周期结束之后第二行才开始曝光。依次类推，经过N-1 行后第N 行开始曝光。第一行曝光结束后开始读出数据，读出一行需要一行周期时间（含行消隐时间，即H_Blank）。至第一行完全读出后，第二行刚好开始读出，依次类推，当第N-1 行读完后，第N 行开始读出，直到整幅图像完全读出。

sensor全局曝光基本原理
全局曝光Sensor的所有行同时开始曝光，
