协议类基础——LCD

首先想一想再前几篇文章讲的协议类的前提

• 1、双方约定好通信的协议
• 2、双方满足一定的时序要求

以上第二点又有一些要求：

• 1）弄清2440在这个通信协议中，能设置哪些时序的值，这些值的含义是什么——2440手册
• 2）弄清楚这块LCD的时序有什么要求，要取什么值——看LCD手册
• 3）计算，这些值一般是以多少秒为一个时钟等。
• 4）再将这些值写入2440相应的寄存器

本篇假定2440连接LCD

LCD传输的是什么东西

HSYNC——水平方向的同步信号
VSYNC——垂直方向的同步信号
Data Enable——数据使能
CLK——时钟
VD(R、G、B)——video data红绿蓝

作用：

• HSYNC 信号用于告诉电子枪该扫描下一行了, 即要转到下一行起始处了；
• VSYNC 信号告诉电子枪该显示下一帧了, 即该转回左上角起始处了；
• VD颜色信息
• Data Enable是否读取颜色数据并打印，高电平有效，低电平只移动

原理图

引脚

• 1、VGH——电源供电（高电平）
• 2、DISP——控制开关
• 6、VGL——电源供电（低电平）
  等等，有很多引脚

引脚含义

LCD的引线有非常多，那么怎么去理解这些引线呢？

将LCD屏理解为一个一个像素，每行有很多个点。
假想LCD后面有一个电子枪，将RGB颜色打到电子屏当中。打完再一个又一个移动。
那么我们怎么知道这个电子枪移动到下一个位置呢——时钟VCLK（video clock）

这是2440发出来的时钟

这个时钟一定需要满足一定需求
太快——LCD反应不过来
太慢——一个个像素慢慢出现，人眼受不了

那么一行结束，这个枪怎么跳到下一行呢——HSYNC/VLINE（水平方向同步信号）

一次刷新玩屏幕，这把枪在屏幕的最右下方的位置。下一次刷新需要把枪拿到第一个位置，这时怎么做——VSYNC/VFRAME（垂直方向同步信号）

颜色从哪里来——VD0~VD23（video data）

电子枪是否取出并打印数据，还是只移动不取数据——DE（data enable）

• 高电平则取数据打出来并移动
• 低电平只移动不取数据

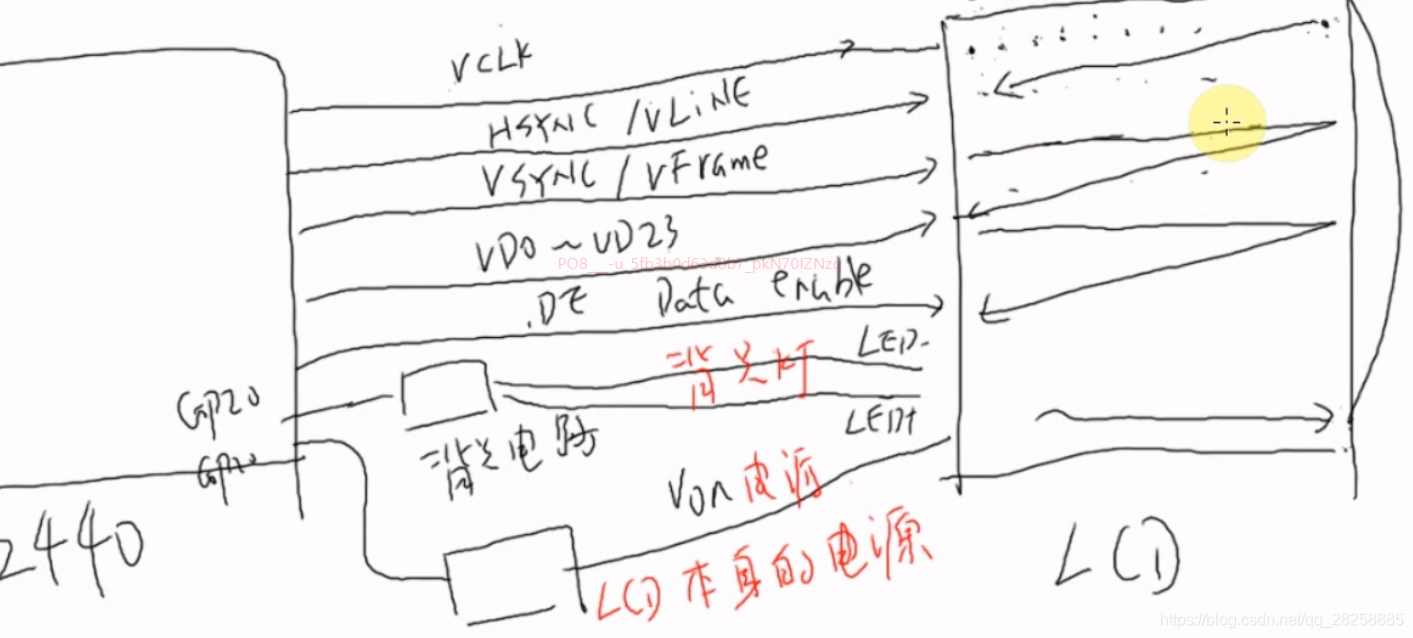

流程如下

• 1、每来一个时钟，从VD0~VD23取出一个颜色打到屏幕中
• 2、移动到一行最右边的时候，2440发送一个HSYNC水平信号。这把枪从最右边跳到下一行的最左边。
• 3、到一页的最后一个节点，2440发送一个VSYNC垂直信号。告诉这把枪要进行下一帧了，将这把枪移动到起始位置。

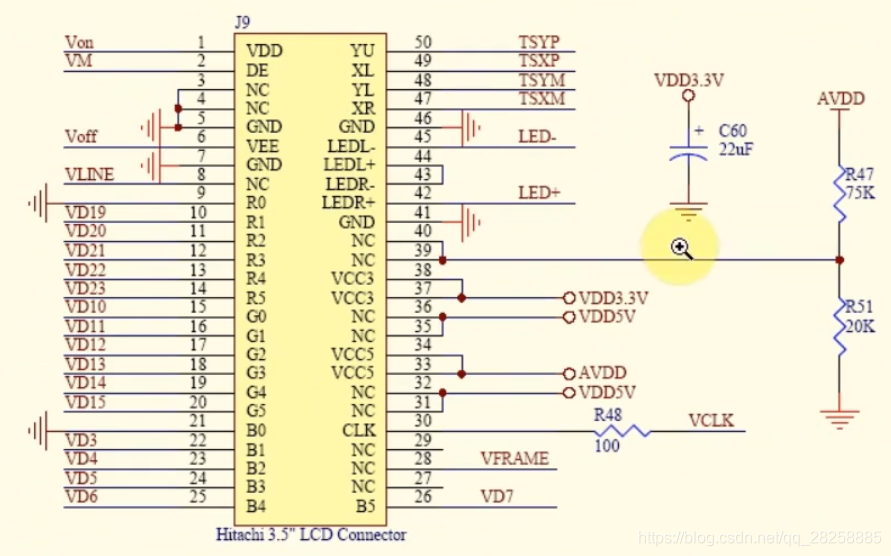

原理图导读

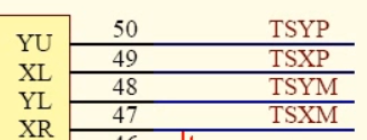

这四个引脚是触摸屏相关，先不用管

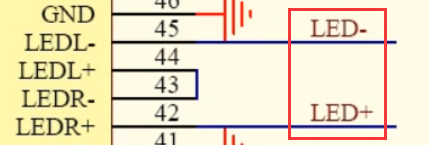

LED+和LED-

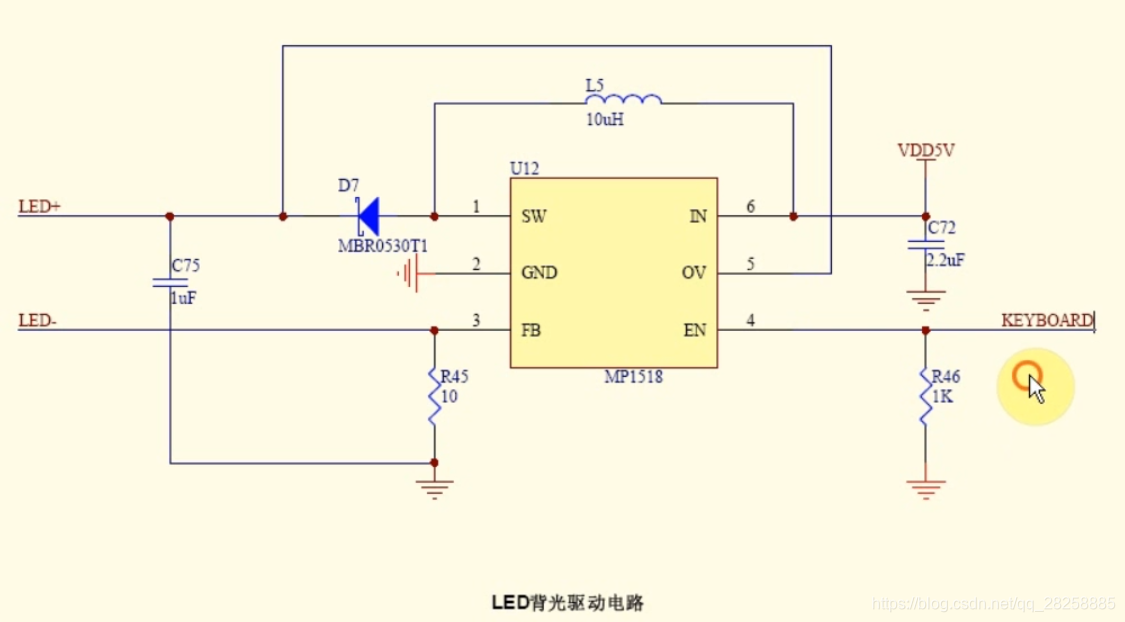

原理图中电路如下

中间的芯片是一个电源芯片

↑这个引脚是接到2440的，2440把它配置成输出引脚

若它输出高电平，如何知道高电平是否有效？
电路图中有一些约定俗成的习惯

• EN——高电平有效
• nEN、EN上加一横线、EN/——低电平有效
• 什么都不写——高电平有效

这个引脚输出低电平，屏幕就变暗
输出高电平，屏幕变亮
输入电压是5V，经过这个芯片过后，会出来一个很高的电压。这个电压有20多V

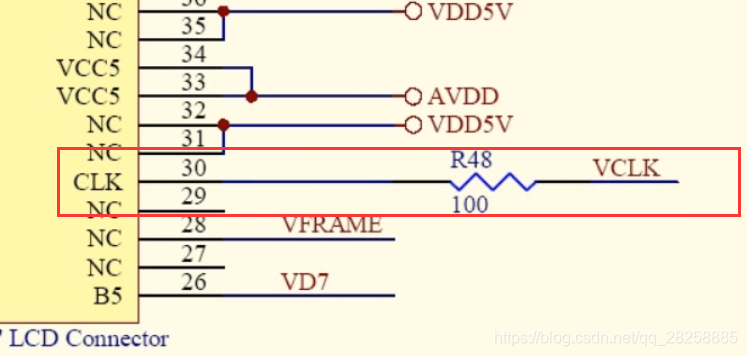

接线

相同名字的线接到一起就行了。

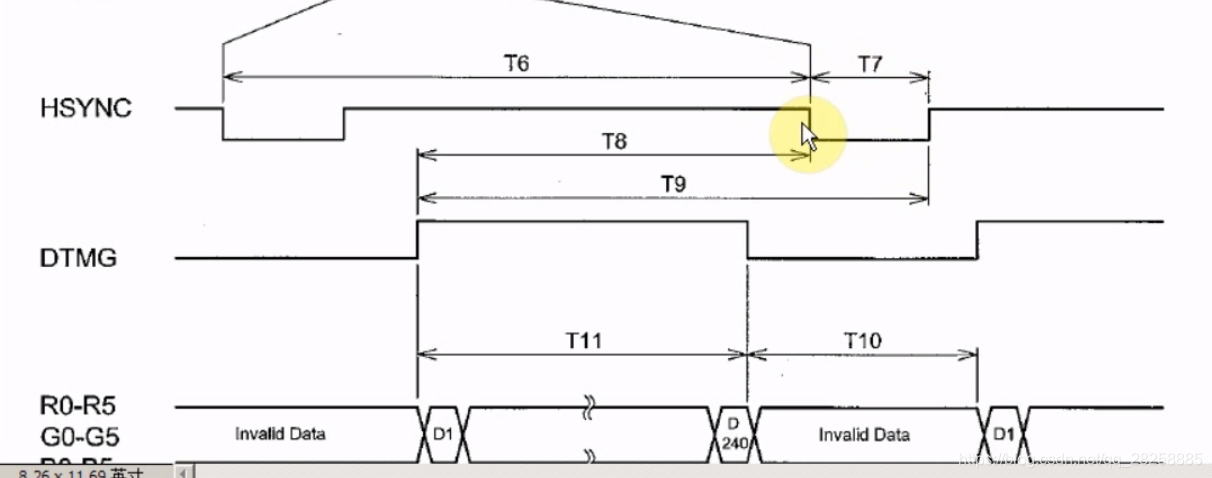

同步信号时序图

这些信号的时序都有要求，那么如何配置这些信号呢
这就需要配置LCD控制器

内存相关

视频数据从哪里来？
这就还需要配置显存
在内存SDRAM中分配一段地址作为显存，然后把这段地址告诉LCD控制器
在设置好LCD控制器的各项参数后,它就会从地址对应的显存中去读取数据

相关过程:

• 1、LCD控制器读取显存中第一个点的数据，读出来发送到VD0~VD23中对应的数据线上面，结合已经配置好的信号发送给LCD。
• 2、LCD从video data数据线上得到像素信息后，打印出来。然后依次反复打印下一个。
• 3、根据HSYNC、VSYNC信号进行换行和回到起始位置进行下一帧。换到下一帧时，LCD控制器又会从显存的第一个地址开始读取。

LCD控制器

所有信号都是由LCD控制器发出来的
2440发出信号的时序需要根据连接的LCD屏幕进行配置

如VCLK的频率
LCD的规格，是320*240的，还是多少。这关乎于HSYNC水平信号要发多少个，然后再发VSYNC竖直信号。

接下来开始看2440的芯片手册

先打开对应的LCD控制器章节

jz2440中LCD的时序

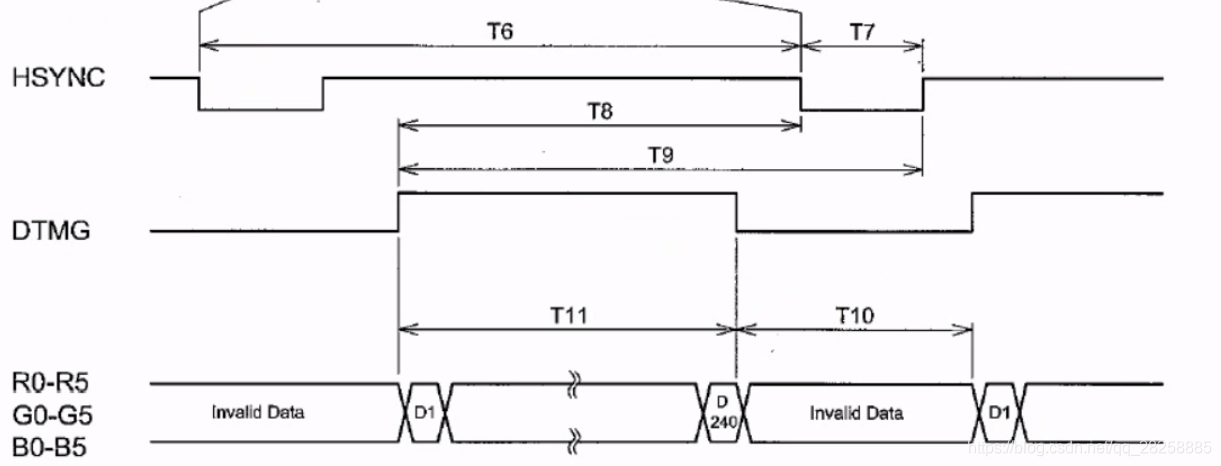

可以找到如下一张LCD时序的例子

这是2440的图。
接下来我们看能设置哪些参数

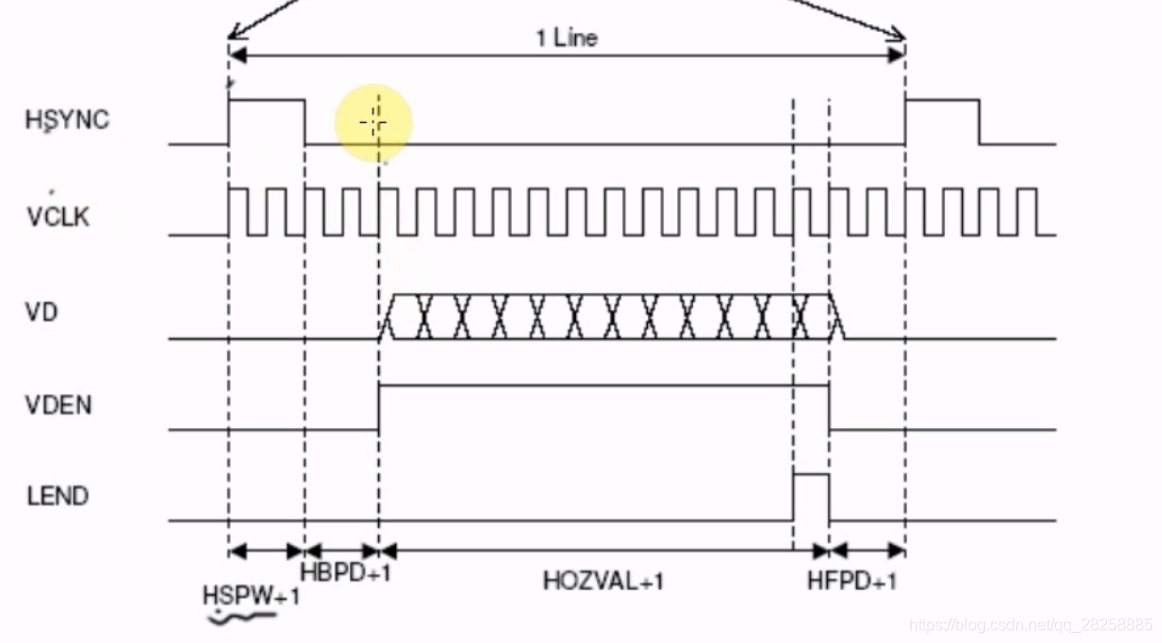

以水平方向信号为例。

这个水平方向，是一个高脉冲。这个脉冲要维持多长时间，我们就可以通过设置HSPW+1

收到HSYNC后，电子枪从最右边跳到下一行的最左边。不可能是一瞬间就过去的。LCD收到信号后，要过一段时间才能输出第一个像素。这个时间可以设置HBPD+1

接下来就是VD（video data）输出一行的数据。一行数据有多少个像素。一行的像素个数需要根据LCD规格来设置：如一行是320，那么就设置成319个数据。可以设置HOZVAL+1

发完一行数据后，要再等一段时间才能发出下一个水平方向的信号。这段时间就可以设置HFPD+1

注意：以上四个数据，计算得出正确的值要减一，再配置到相应的寄存器当中。

VCLK

• 如果设置的太快，LCD反应不过来
• 如果设置的太慢，显得迟钝

  STN和TFT的选择能够百度查到，这里不多解释。

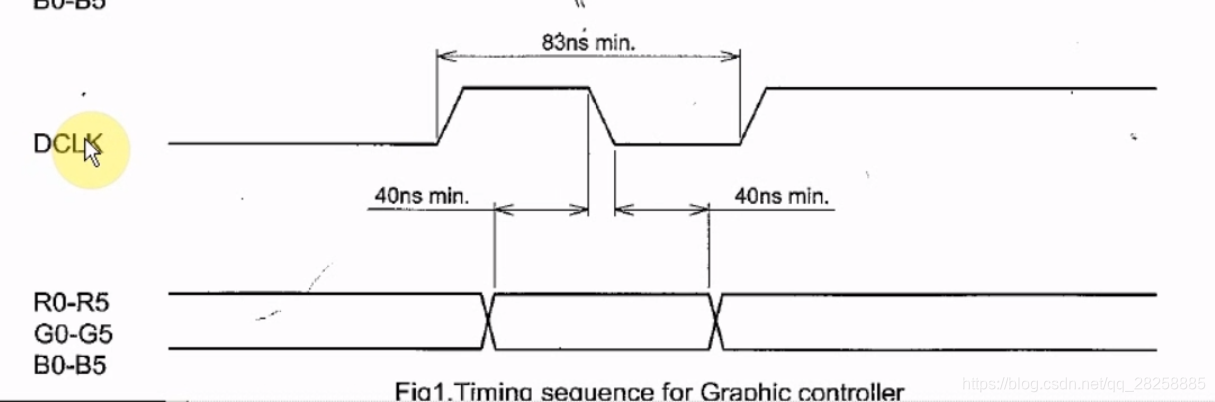

弄清2440中VCLK的取址后，再看外设LCD的LCD取址

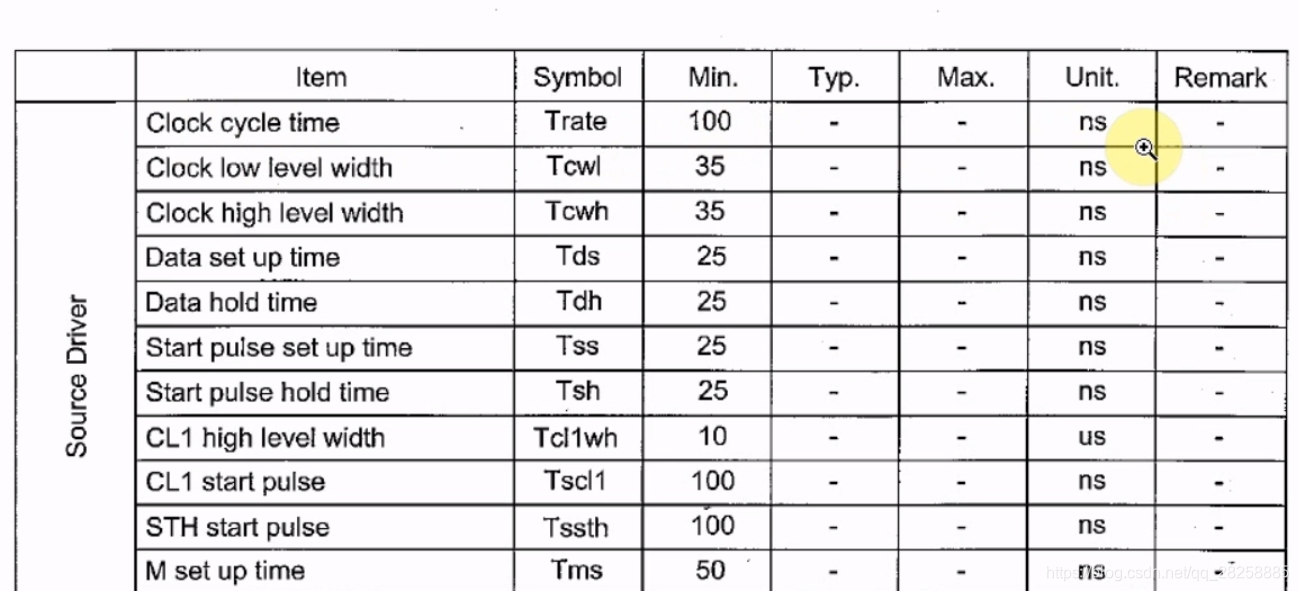

时钟周期：最小值是一个周期100纳秒
即LCD接受的最大频率是10兆（时钟周期换算成秒取倒数->10 000 000）

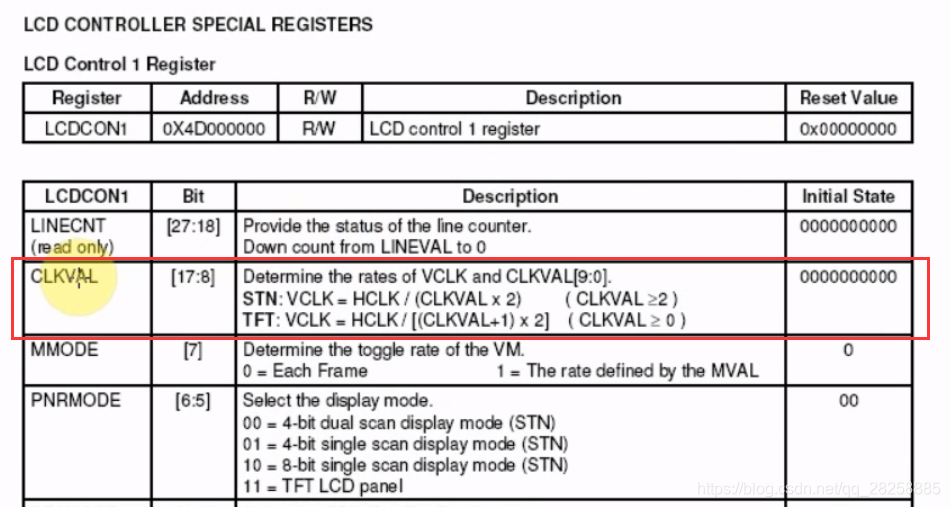

所以2440的VCLK要小于等于10兆赫兹，根据上面2440的手册公式计算，再配置相应寄存器

脉冲宽度

HSPW+1
2440的图列在上面了

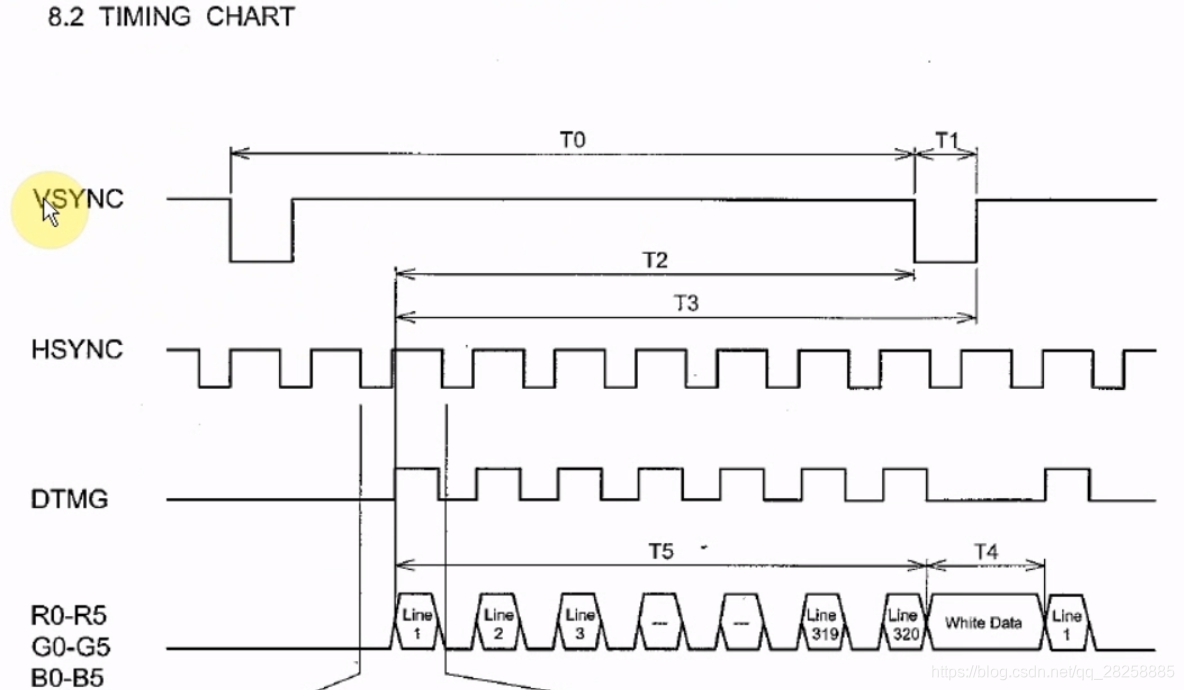

下面看看LCD手册

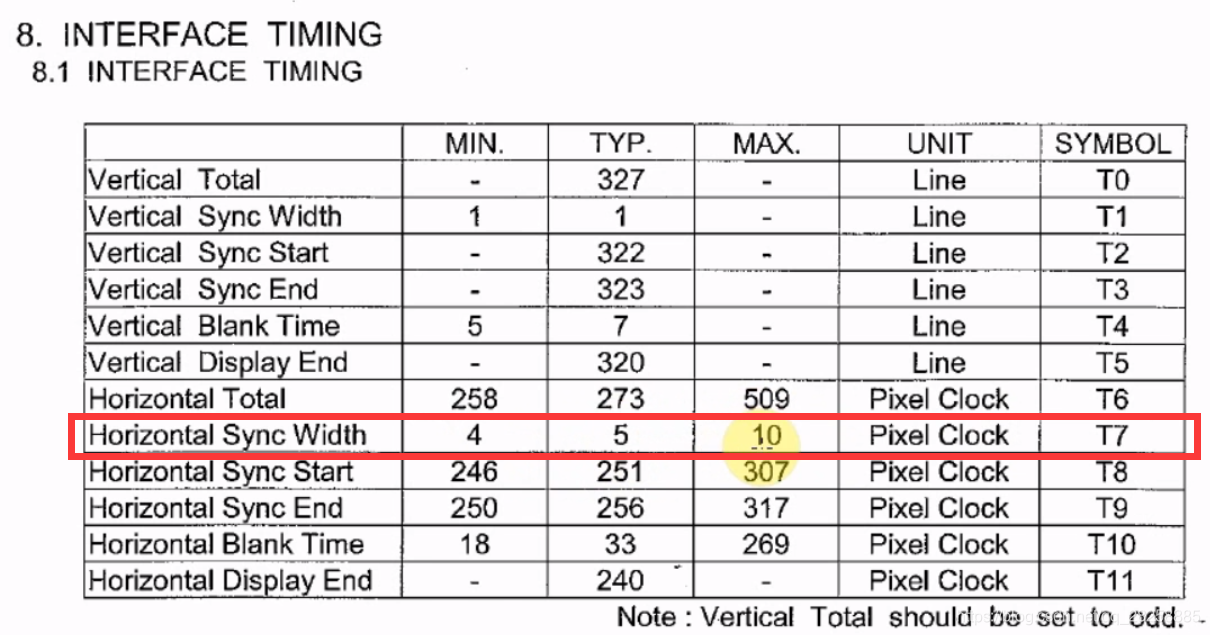

脉冲宽度就是T7

UNIT（单位）是Pixel Clock（像素时钟）
最大值10，最小值4.若我们取5，

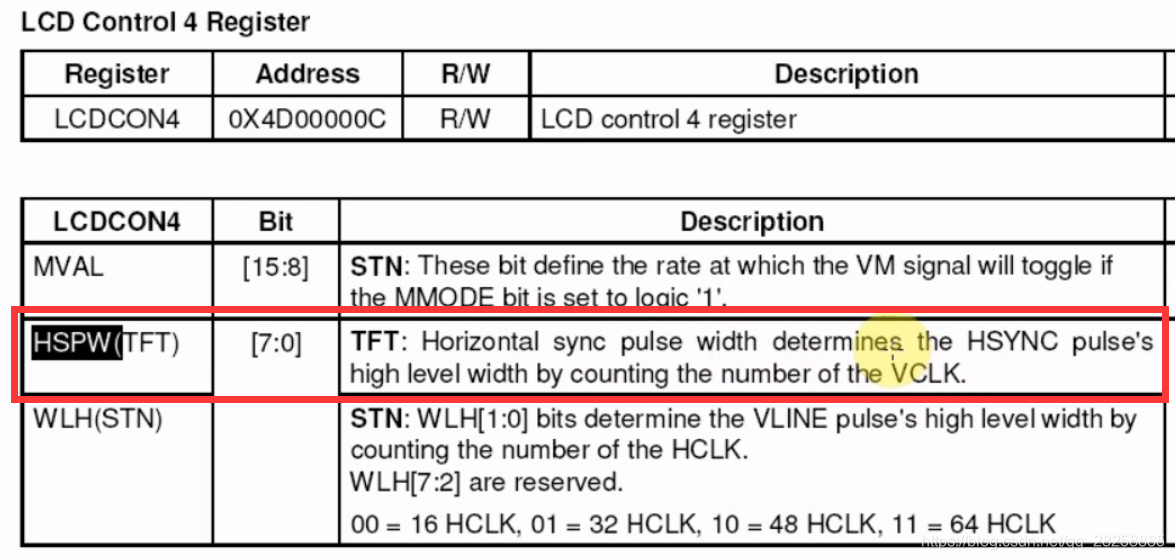

那么HSPW就是4

找到寄存器，并配置

水平方向同步信号脉冲的宽度，单位是VCLK

额外注意

LCD手册

2440手册

在这个LCD中是低电平有效，那么我们就需要把2440中的这个脉冲设置成低脉冲

↑2440中可以反转水平信号的脉冲
