基于logisim的运动码表设计

运动码表属于一个小型的数字系统，既然是基于logisim的设计，自然是全部用原理图方式实现的。我觉得虽然业界HDL的设计方式很常见，但是基于原理图的设计经过这个项目以后我认为算是一个基本功，基于原理图设计可以大大加深对数字电路底层的认知，使你的verilog似乎有了灵魂，也算是一种“内功修炼”吧。
总结出来以下几点：

1. 数字系统一定要模块化设计
2. 设计流程： 设计需求分析（外部数据，控制输入，输出，显示）-> 拆分为功能模块 -> 功能模块的数据通路（此时不考虑控制信号，只要数据链路通了就行）-> 构建控制单元（如何从外部控制输入转化到内部的控制信号）。
   以上需要注意的是尽量设计moore型电路，输出只与状态有关；melay型电路属于异步电路了。

这个题目来自华科的谭志虎老师MOOC第二章，强烈推荐大家去看一下。

模块划分：

首先码表的计数功能得有，你得有从0 - 9999的BCD计数器；
接着从数字到数码管的显示，你需要数码管显示驱动；

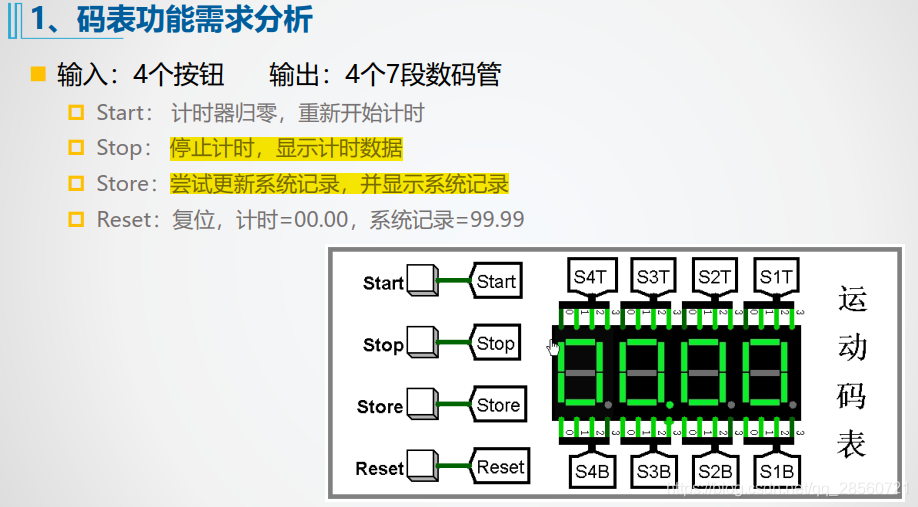

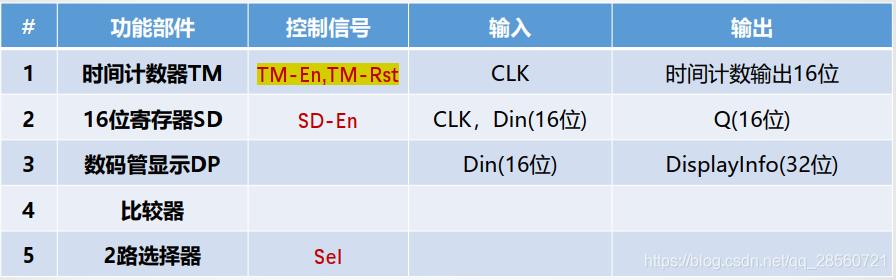

store是存储的功能，需要寄存器；尝试更新记录那么肯定就需要数据，那么比较器不可少；另外数码管显示驱动有两个数据来源：BCD计数器和寄存器，需要一个MUX。汇总列个表：

模块实现

时间计数器

BCD计数器一共有4位，每位都是0到9。 用verilog写so easy，那基于原理图的设计呢？BCD计数器是一个状态机！
verilog里面三段式状态机：产生次态，产生输出，状态切换。
原理图设计时一模一样，10个状态0-9，状态编码0000-1001（对应verilog parameter）；求状态转换方程组（对应verilog case）和输出方程组（对应verilog 三段式写在最后的产生输出）；说到这里数字电路基础好一些的应该都知道怎么设计了，直接上图：

1位的BCD计数器做好了，设计的时候添加了en和carry位，每当计数到9的时候carry=1，注意moore电路输出只与状态有关，所以carry=1会维持计数 = 9整个状态！ carry用于多位BCD计数器级联！
4位的怎么做呢？
能carry接下一级的clk吗？不能！因为那样的话下一级刚到9，上一级就会加1，举个例子，你会看到 09 直接到19的现象！
应该是carry接下一级的en，但是这洋还有问题，4个BCD计数器位3，2，1，0。这样做第0位到第1位没问题，当你计数到90，你会发现你的位2也开始加了，这很显然是不正确的！

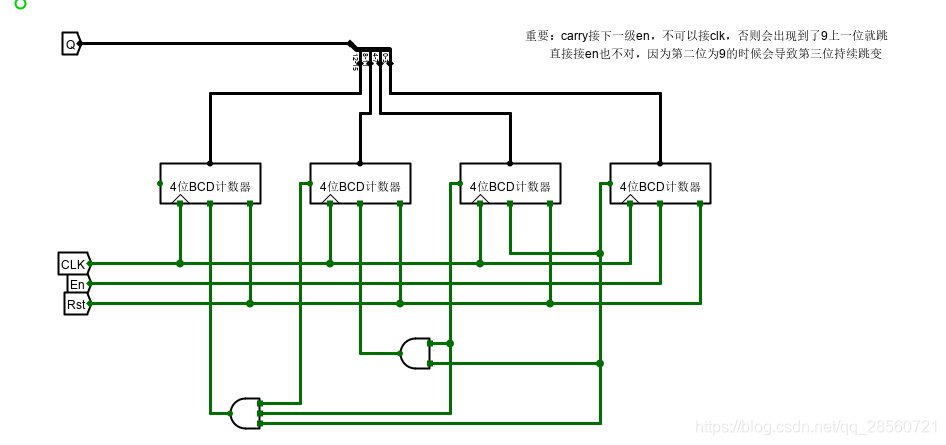

位2的en需要用位1和位0过与门得到！位3同理！如下图：

时间计数器设计完毕！

数码管驱动

数码管驱动是将数字0-9转化为数码管的 0 - 9 输出；
数码管元件有a - g七根管加一个小数点共8位输入！ 小数点可以单独处理，我们设计驱动电路的时候4输入，7输出即可，纯组合逻辑；
在logisim中可以借助真值表自动生成组合逻辑电路，在logisim里面把真值表填完就行了，每一个输入数字对应一个数码管图形！
组合电路非常庞大， 就不放啦，也没啥好看的。

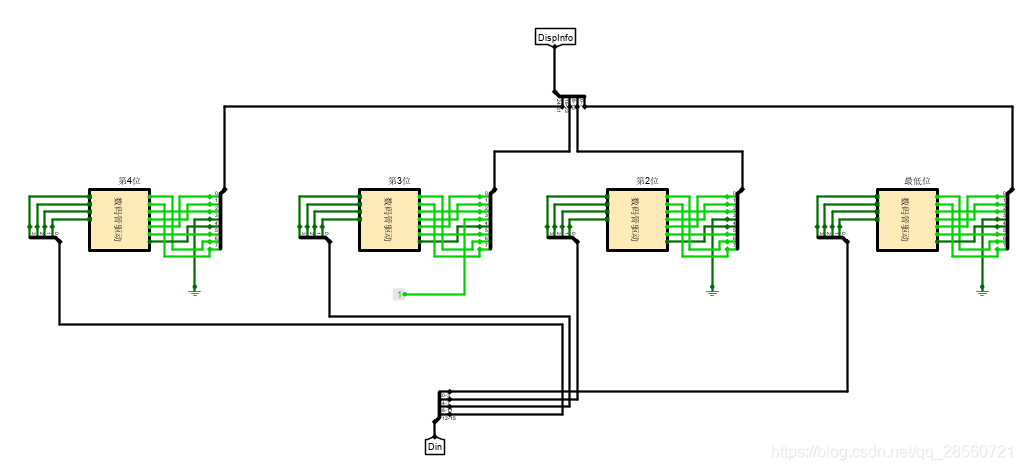

在我们的数字系统中，需要有16位的输入（4乘4），32位输出（4*7 + 4个小数点，只有第3位的数码管需要小数点），如下图：

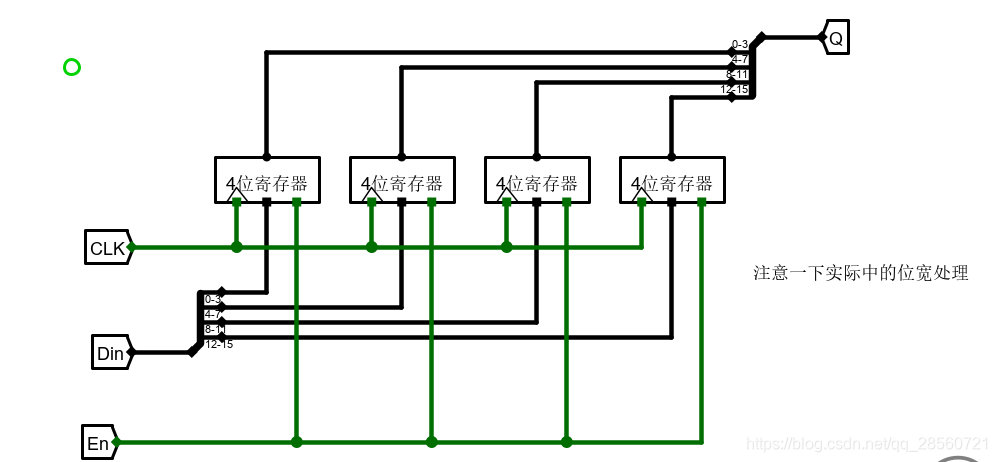

16位寄存器

其实就是16个 D触发器 并联（我见过挺多并联级联混用的，我很反对），不过为了画图方便一些，也体现出模块化设计思想；分成4 组4位寄存器即可；
如下图：

16位无符号数比较器

这里也分成4组 4位无符号数比较器 来进行设计；

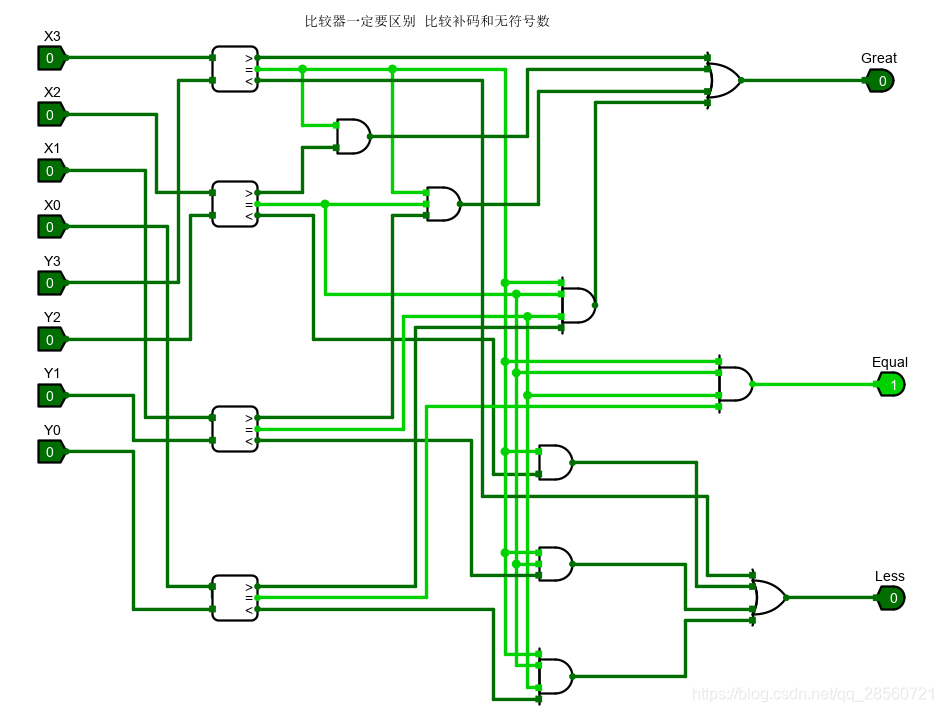

4位无符号数比较器设计 基于 logisim自带组件 1位无符号数比较器来设计。
如下图：

注意一下great，equal，less的逻辑即可，不算难。

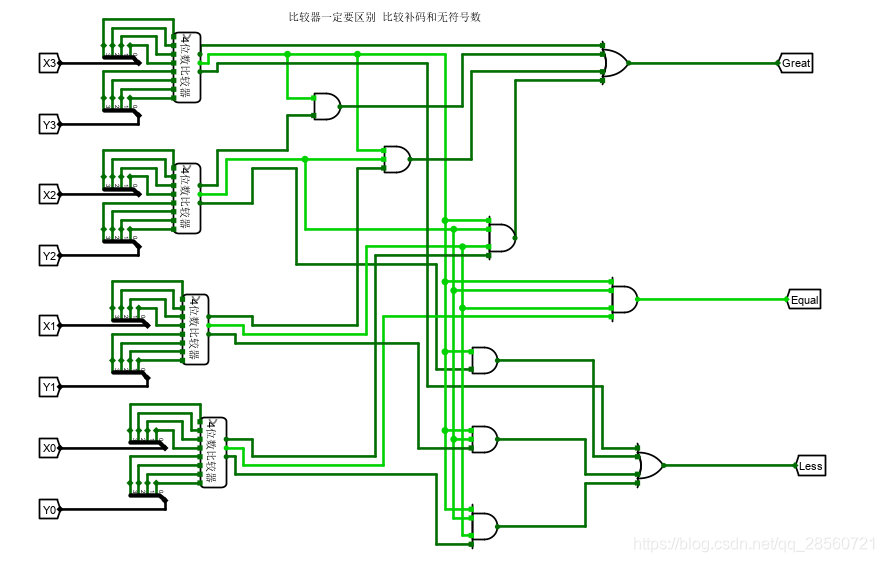

16位的无符号数比较器的图其实就是把上面那个图的一位比较器换成4位比较器，其他部分不变，如下图：

MUX

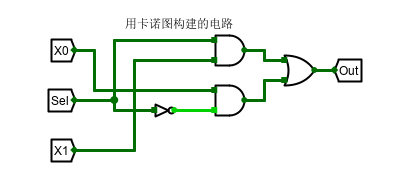

1位的MUX如下图：

logisim中的逻辑门是支持多位宽的，例如与门都是16位输入是可以的；
这里可以直接修改与门的位宽吗？不可以，因为sel只有1位，不可以将1位的sel输入16位的逻辑与门。不过现实中的逻辑与门器件并不支持多位宽。

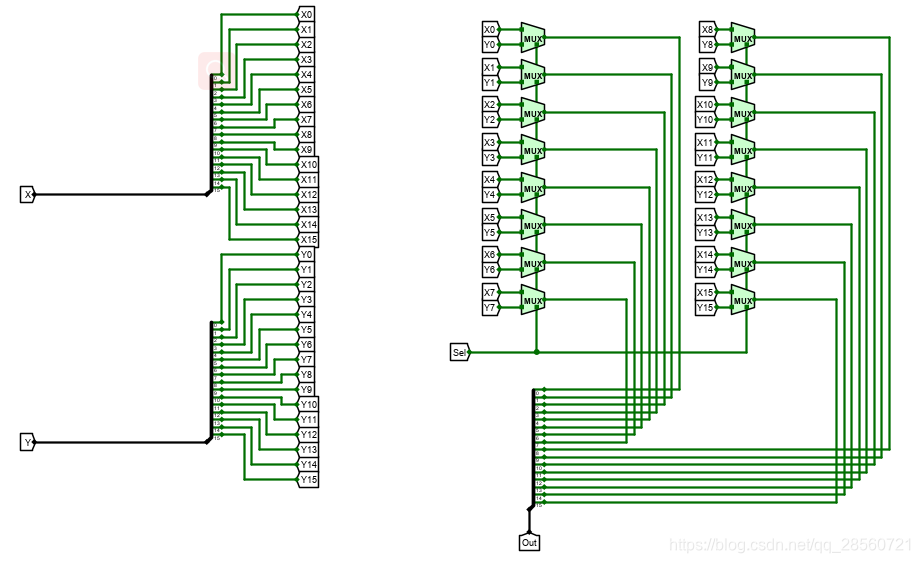

基于1位MUX构建16位MUX，就直接上图了：

模块封装图

基本模块都是实现了的，以前数电老师说数电就像下围棋，现在总算有点感觉了！用基本模块去搭建数据通路！！
放一下模块封装图：

数据通路构建

根据你的功能把总体的数据通路给构建出来，把每个部件的数据来源想清楚！！！
构思一下：计数器在不停地加1，数据可以直接给到码表驱动吗？不合适，因为码表驱动还需要接受来自寄存器的数据；明显就需要加入MUX了；
store的功能需要仔细想想，在没有计数的情况下直接store应该显示99.99，在有计数的情况下应该更新记录并且显示，可以肯定的是寄存器的数据来源肯定得有99.99,也得有计时器；
更新记录的实现方式为，将store的输入和计时器输入送入比较器，得到小于输出时，将寄存器的使能打开，否则不打开即可实现更新。

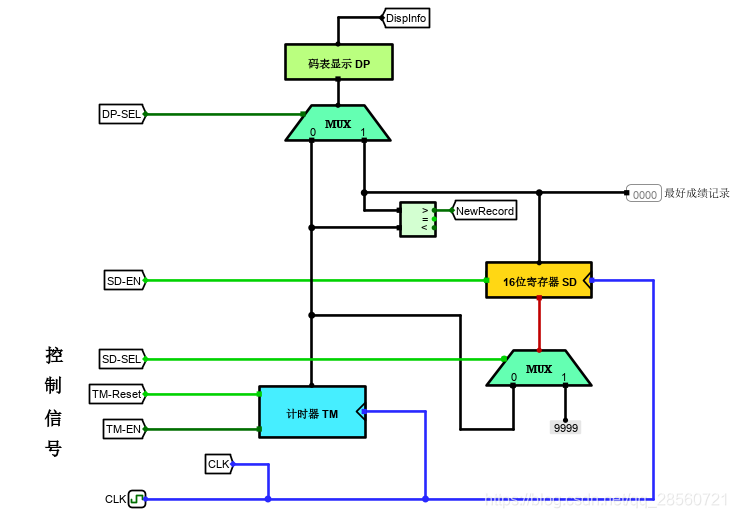

总体框图如下：

控制单元构建

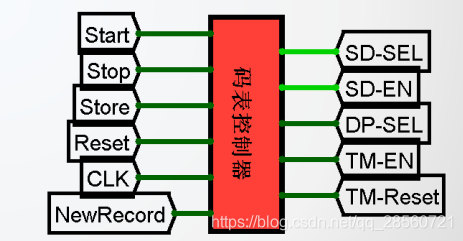

控制单元将外部的输入转换为内部的控制信号，是整个设计里面最难的部分；先放一个框图：

控制单元本质上也是一个状态机，而且要设计成moore型的，输出只与状态有关；那都有哪些状态？状态直接怎么切换？状态有对应着什么输出呢？
我经过反复思索，觉得状态的规划通过输出来进行确定，一个输出对应一个状态，输入导致了状态的切换，这是一个整体构思的过程，就像列写状态转换图一样。

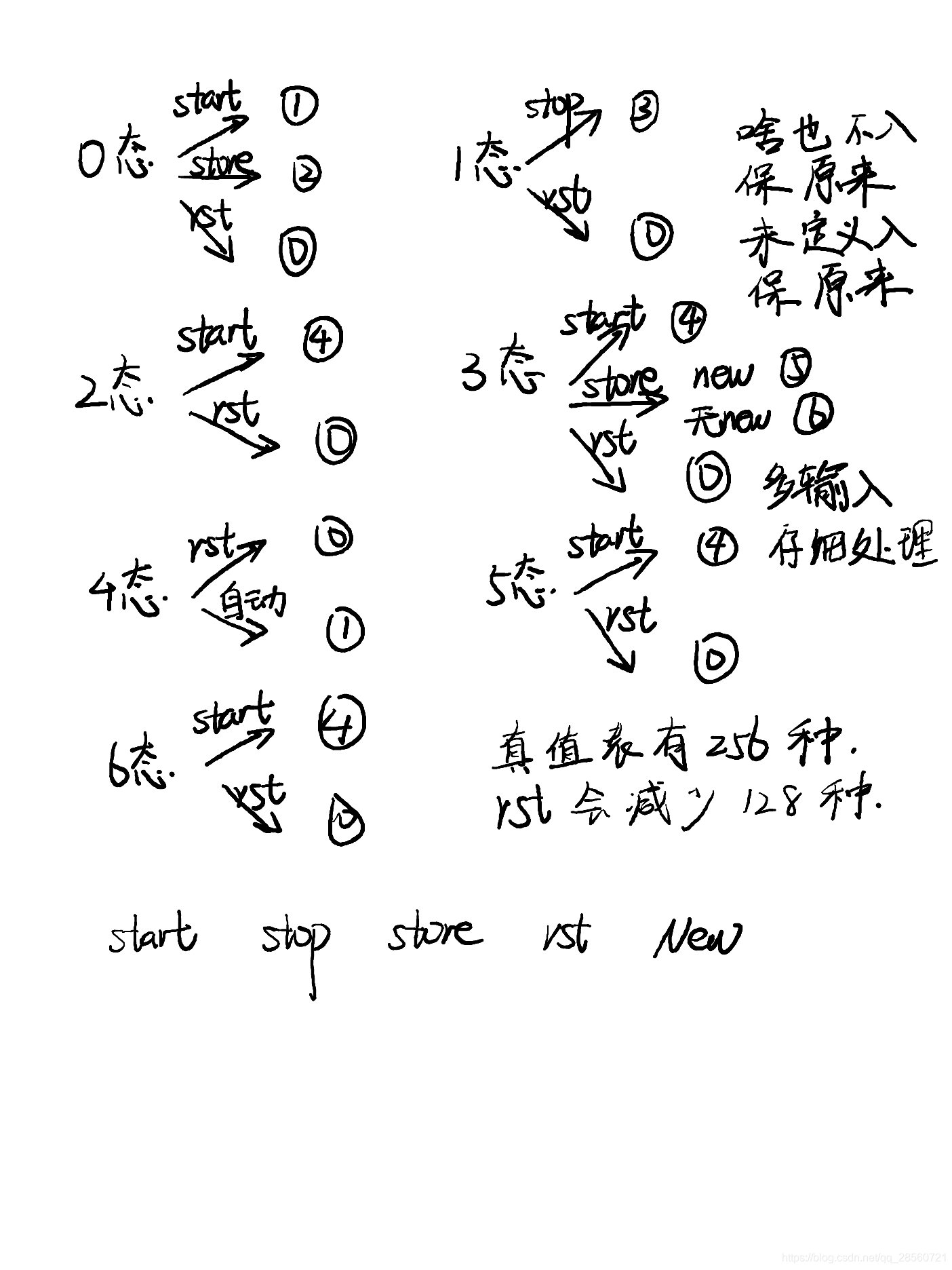

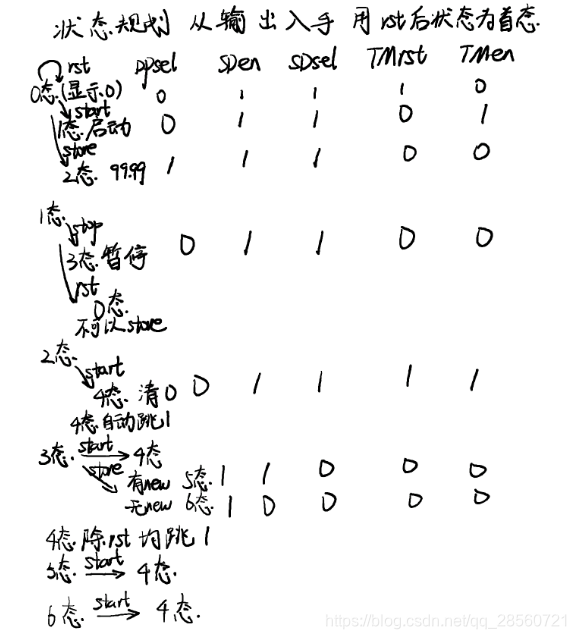

将复位后的状态作为起始态，每个输入都会切换状态；不过这里输入太多（我们经常写的序列检测器只有0/1两种输入，这里有5个输入），每个输入产生一个次态，次态之后又接受输入产生次态，能把人给绕晕了，所以要进行状态切换的简化，我手写了一份状态转换/输出表，也算是状态规划表吧：

可以看到我一共规划了7个状态，编码0到6，为什么会有这些状态？完全从输出出发！，一个状态对应一个输出！
举例说明：RST状态下，五个输入分别为 0 1 1 1 0；一旦收到start，应当把RST变0，TMen变1，输出变化了，就算下一个状态，命名为状态1；同理，收到store，显示99.99，对应5个输入为 1 1 1 0 0，命名为状态2；
有人会问，假如状态0收到stop怎么处理，我的做法是这个算当前状态下的无效输入，不处理，保持原来的状态，通过这种做法可以大大减少状态的数量。
在1态下(start计数状态)，只认识stop(收到stop进入3态)和rst，其他保持原态；
在2态下(store状态，显示99.99)，只认识start和rst，其他保持原态；
这个4态是干什么的？ 4态是 0 1 1 1 1，用于start清0，因为注意需求那里有一个start的清零效果，4态会自动跳到1态（收到rst还是跳0），4态只会维持一个时钟周期。
在3态下（start -> stop状态），可以start，进入4态；可以store，下面就要判断NewRecord了（通过比较器产生），有New信号，打开寄存器使能SDen，否则关闭，分别对应5态和6态；
5,6两个只认为start和rst有效；

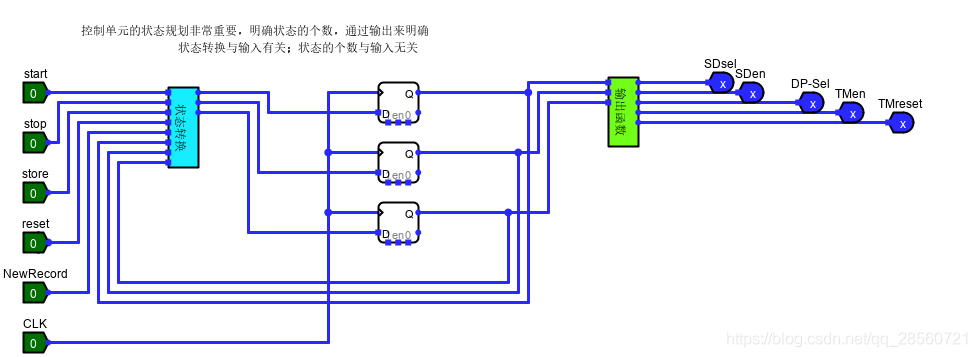

码表控制器还是一个三段式状态机，具体如下：

我起初很郁闷状态转换单元为什么会有8个输入？ 因为状态机需要状态反馈！ 数电老师以前讲过，时序电路需要反馈！可惜当初只随意听了听，我看那个8输入愣了好久，实在是惭愧，惭愧，惭愧。
我又手写了一份状态转换表帮助理解：

产生输出的组合逻辑并不难，用卡诺图用真值表都行；
产生次态的组合逻辑8输入，3输出，真值表有2^8 = 256行，我是一行一行填的，说多了都是泪（logisim有真值表产生组合逻辑的功能）；
真值表有含RST的128行直接归0，4态会直接跳1态（除非RST），无效输入保持原来的状态，真正有效的行数没有多少。
这里写一段verilog感叹verilog大法好（就写个梗概意思，状态切换部分简单明了太多了）：

reg [2:0] state,nextstate;
parameter S0=3'b000,S1=3'b001,S2=3'b010,S3=3'b011;
parameter S4=3'b100,S5=3'b101,S6=3'b110;

always@(posedge clk or posedge rst)
	if(rst) state <= S0;
	else state <= nextstate;

always@(state or start or stop or store or rst or NewRecord)
begin
	case(state)
	S0:
		begin
			if(rst)
				nextstate = S0;
			else if(start)
				nextstate = S1;
			else if(store)
				nextstate = S2;
			else
				nextstate = S0;
		end
	S1:
		begin
			if(rst)
				nextstate = S0;
			else if(stop)
				nextsate = S3;
			else
				nextstate = S1;
		end
	S2:
		begin
			if(rst)
				nextstate = S0;
			else if(start)
				nextstate = S4;
			else
				nextstate = S2;
		end
	S3:
		begin
			if(rst)
				nextstate = S0;
			else if(start)
				nextstate = S4;
			else if(store)
				begin
					if(NewRecord)
						nextstate = S5;
					else
						nextstate = S6;
				end
			else
				nextstate = S3;
		end
	S4:
		begin
			if(rst)
				nextstate = S0;
			else
				nextstate = S1;
		end
	S5:
		begin
			if(rst)
				nextstate = S0;
			else if(start)
				nextstate = S4;
			else
				nextstate = S5;
		end
	S6:
		begin
			if(rst)
				nextstate = S0;
			else if(start)
				nextstate = S4;
			else
				nextstate = S6;
		end
	default: nextstate = S0;
	endcase
end

总结

以上就是运动码表设计的全部，有兴趣探讨的同学可以私聊我或者直接评论，我就把的circ文件直接上传到CSDN 资源吧，链接如下：
运动码表circ
