ensp实验：DNS解析

一、原理简介

1. 用户输入域名：当用户在浏览器或其他应用程序中输入一个域名（例如www.example.com），系统将尝试解析该域名以获取相应的 IP 地址。

2. 本地域名解析器：操作系统中有一个本地域名解析器（Local DNS Resolver），它是进行 DNS 解析的第一步。如果本地解析器已经缓存了该域名的解析结果，它将直接返回缓存的 IP 地址；否则，它将继续执行后续步骤。

3. 递归查询：本地域名解析器将向根域名服务器（Root Name Server）发送一个递归查询请求。根域名服务器是全球 DNS 系统的顶级，负责指向顶级域名服务器的 IP 地址。

4. 顶级域名服务器：根域名服务器收到递归查询请求后，将返回顶级域名服务器（Top-Level Domain Server）的 IP 地址。顶级域名服务器通常是负责管理特定顶级域名（如.com、.org、.net 等）的服务器。

5. 权限域名服务器：本地域名解析器将向顶级域名服务器发送查询请求，询问负责目标域名的权威域名服务器（Authoritative Name Server）的 IP 地址。

6. 解析记录：权威域名服务器接收到查询请求后，会返回与目标域名相关的解析记录。解析记录包含了该域名对应的 IP 地址，以及其他可能的信息，如邮件服务器记录（MX 记录）等。

7. 返回解析结果：本地域名解析器收到解析记录后，将结果缓存，并将解析结果返回给用户的应用程序。用户的应用程序可以使用返回的 IP 地址与目标服务器建立连接。

8. 解析结果缓存：为了提高解析效率，本地域名解析器会将解析结果缓存一段时间。如果用户再次查询相同的域名，解析器将直接从缓存中获取解析结果，而不需要再次进行完整的解析过程。

二、ENSP仿真实验概述

1、ensp的介绍

2、实验目的和预期结果

三、实验准备

1、软件要求：依次安装VirtualBox(版本5.2.26)、WinPcap(版本4.1.3)、Wireshark(版本：1.12.4)、ensp(版本：1.3.00.100)

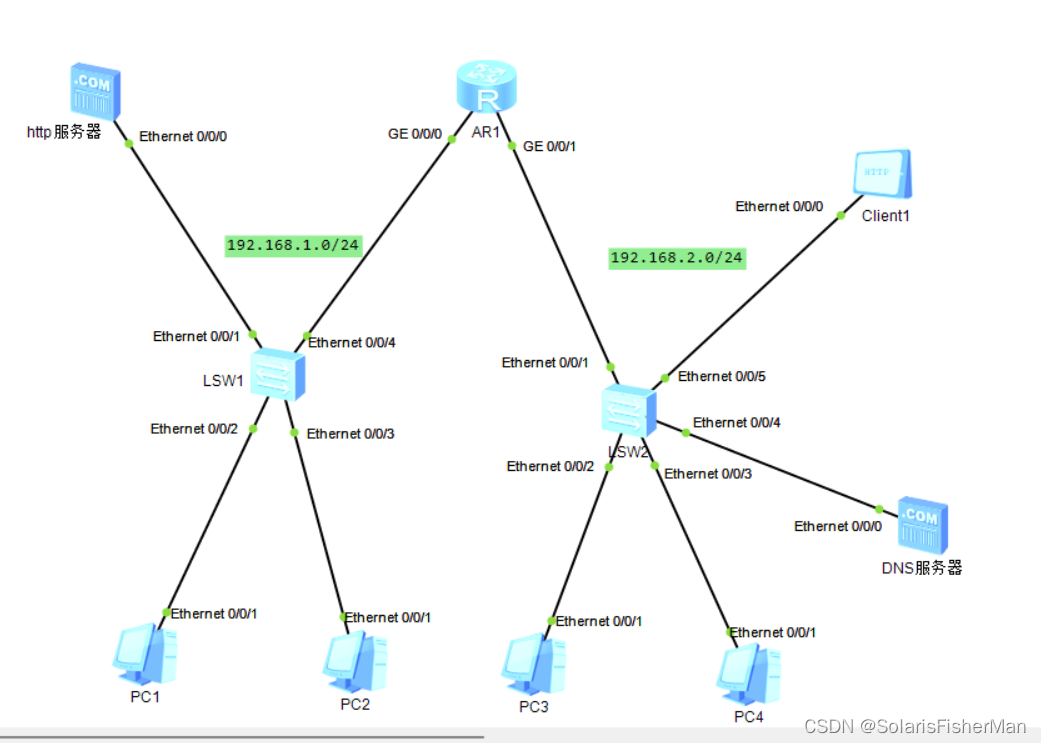

2、创建网络拓扑如下：

四、实验步骤

1、配置路由器的ip地址（网关）

<Huawei>system-view
[Huawei]int GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]int GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.1 24

2、配置DNS服务器

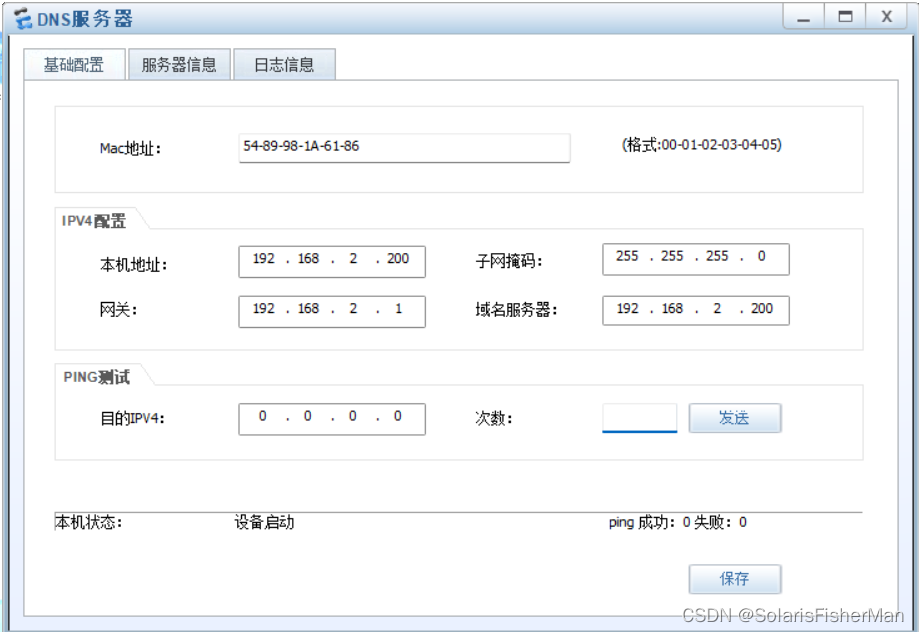

        1）基础配置

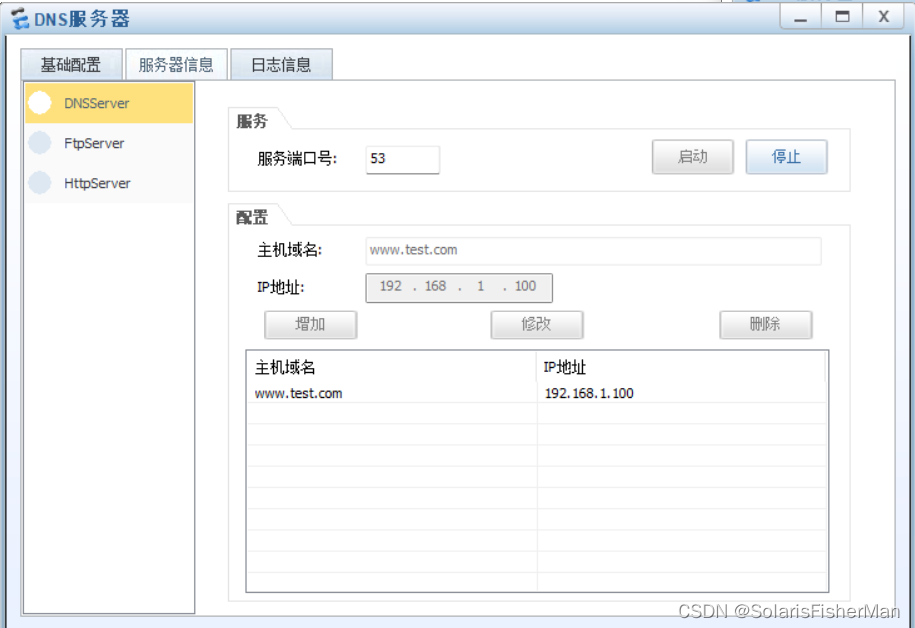

 这里的主机域名写入要解析的域名，IP地址即此域名对应的IP地址（http服务器的地址），此时HTTP服务器尚未配置，但此时仅添加记录即可，配置http服务器之后才会生效

2、配置HTTP服务器

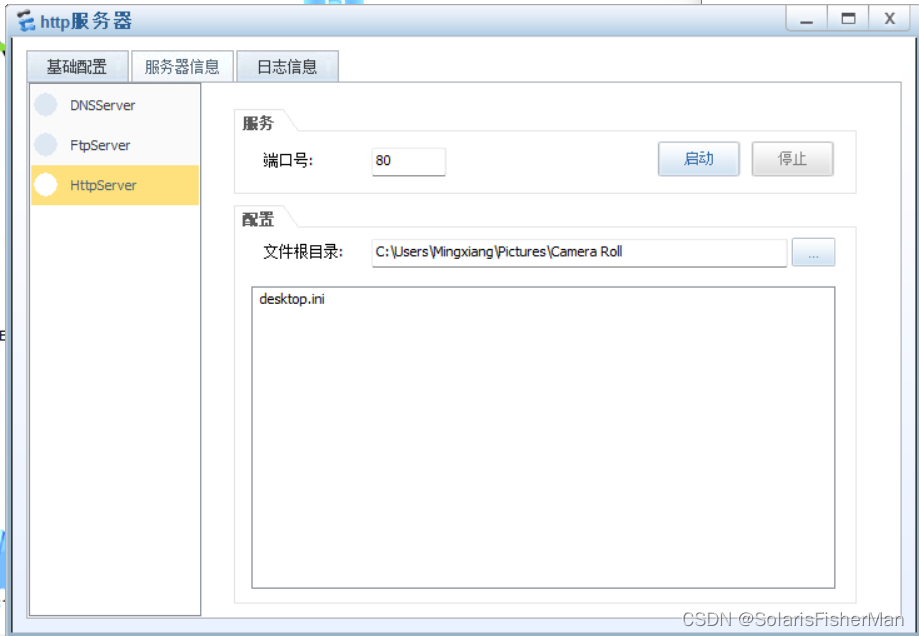

        1）双击http服务器图标打开配置面板
        2）点击服务器信息
        3）设置文件根目录（本机的某个文件夹）

        4）点击基础配置配置相关ip地址、网关、子网掩码

2、配置客户端

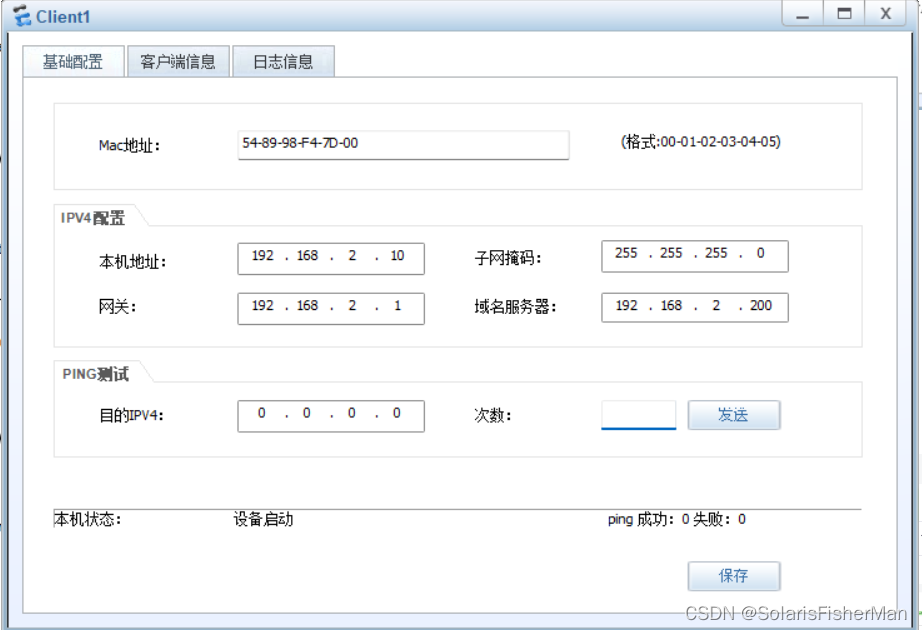

        1）基础配置

        2）在客户端验证是否能通过域名访问http服务器

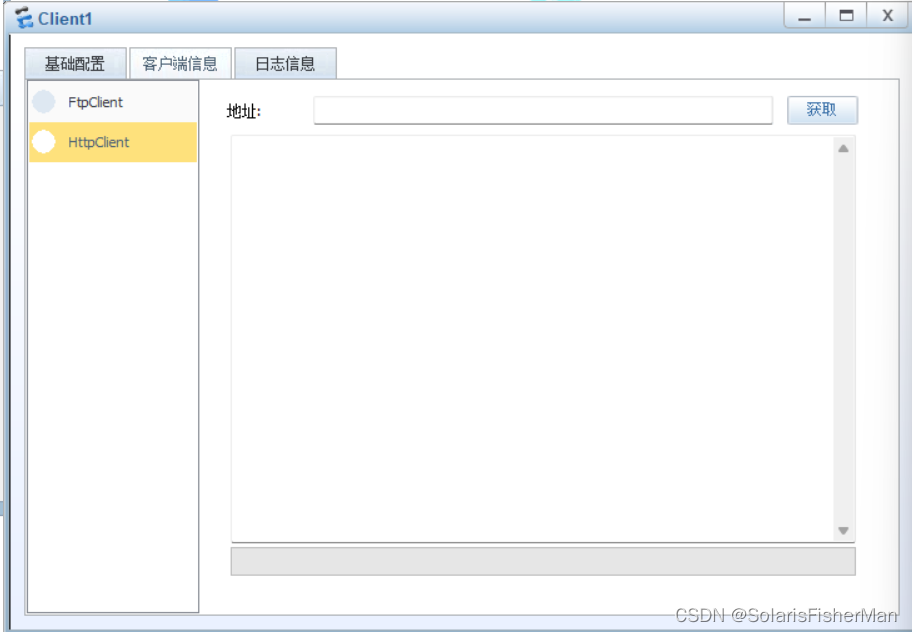

         进入以下页面

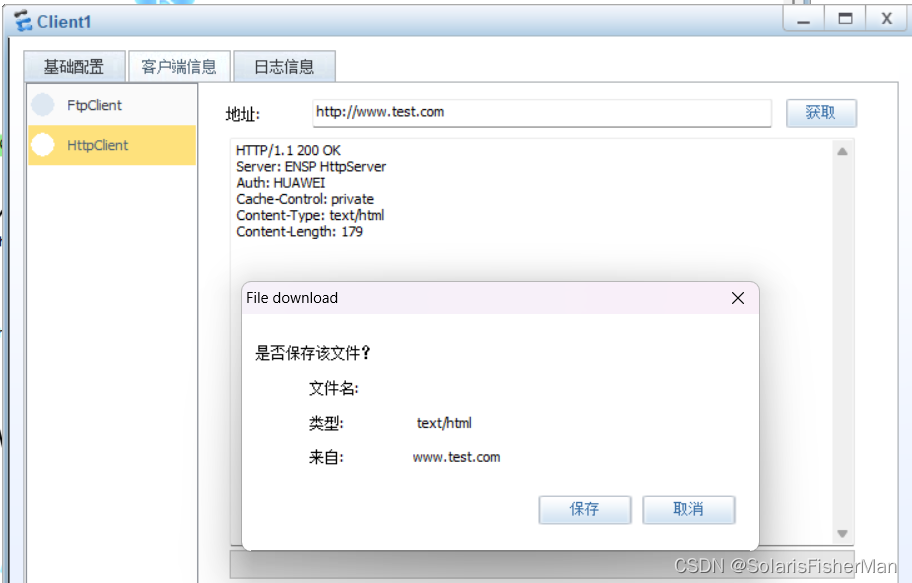

 在地址栏输入www.test.com(已经在DNS服务器添加过条目)并单击获取，弹出下列窗口即成功

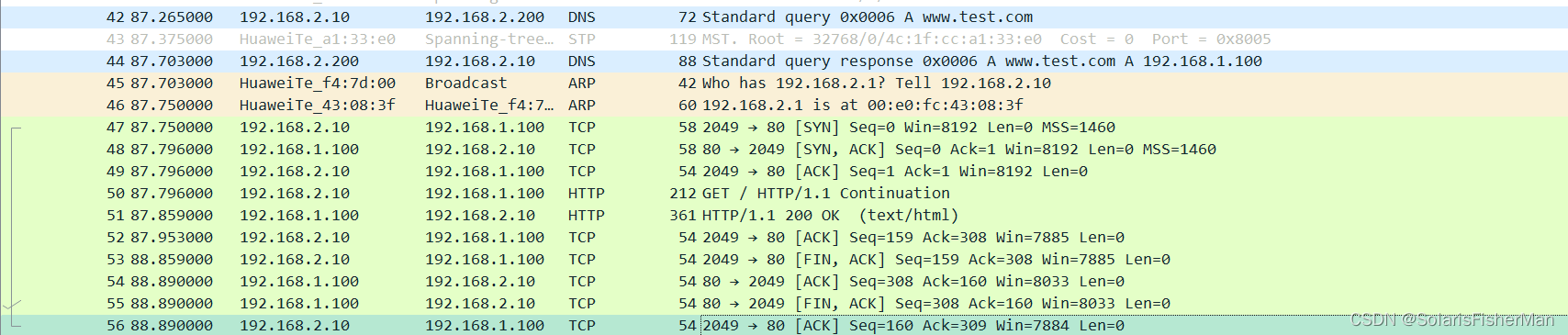

以下是客户端和http服务器的通信过程抓包

42号报文是客户端发给DNS服务器的域名解析请求报文
44号报文是DNS服务器给客户端的应答报文
45号报文是客户端请求网关MAC地址的广播报文，f4:7d:00是客户端后几位的MAC地址
46号报文是192.168.2.1网关接口发给客户端的arp解析响应

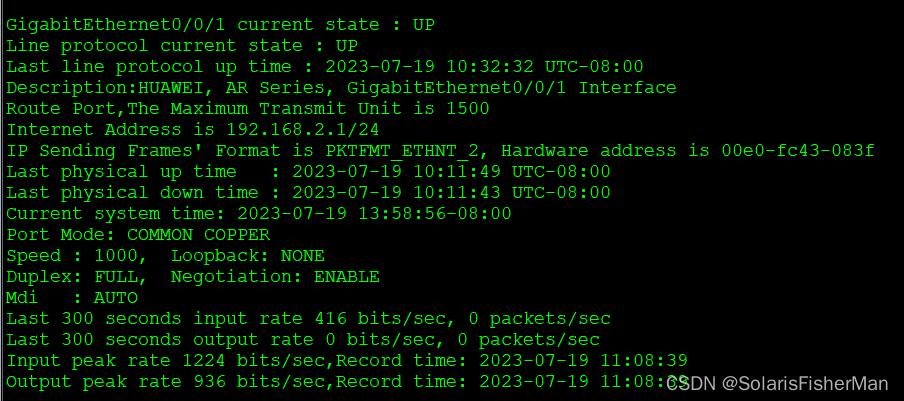

注：如何查看路由器接口的IP地址：在ensp的路由器命令窗口中进入系统视图之后输入display interface即可

47-49号报文是TCP的三次握手报文
50-52是http协议的请求和相应以及客户端的确认，50是http的get请求（GET一般用于获取/查询资源信息），51号是http的相应报文，52是客户端对服务器的确认
53-56是TCP四次挥手报文
