一、实验原理概述
ensp的介绍
"ENSP"是华为企业级网络设备模拟器（Enterprise Network Simulation Platform）的缩写。它是华为公司提供的一款网络仿真软件，旨在帮助网络管理员和工程师在虚拟环境中规划、配置和测试企业级网络设备和拓扑。
以下是ENSP的一些主要介绍和功能：
- 网络拓扑模拟：ENSP允许用户在虚拟环境中构建复杂的企业级网络拓扑。用户可以添加和连接不同类型的虚拟设备，例如华为路由器、交换机、防火墙等，并设置它们之间的链路和端口属性。
- 设备模拟：ENSP提供华为企业级网络设备的模拟器，可以模拟华为的不同系列路由器和交换机。这样，用户可以在没有实际硬件设备的情况下，通过软件模拟真实设备的功能和特性。
- 配置和管理：用户可以通过ENSP对虚拟设备进行配置和管理。可以设置设备的接口、IP地址、路由协议、VLAN、安全特性等等，就像在真实设备上进行配置一样。
- 网络测试：ENSP支持模拟各种网络测试场景，如故障排除、负载均衡、链路聚合、网络性能测试等。用户可以在虚拟环境中模拟这些场景，以评估和优化网络的性能和稳定性。
- 学习和培训：ENSP是一个非常有用的教学工具，特别适合学生和网络工程师用于学习和实验华为设备的配置和操作。它可以提供一个安全的实验环境，让用户在不影响真实网络的情况下学习和实践。
- 版本支持：ENSP支持多种华为设备的模拟，包括不同型号和操作系统版本。这使得用户可以根据自己的需求选择合适的设备进行模拟和测试
ensp的安装
依次安装VirtualBox(版本5.2.26)、WinPcap(版本4.1.3)、Wireshark(版本：1.12.4)、ensp(版本：1.3.00.100)
二、实验要求
1、除R5的5.5.5.0环回外，其他所有的环回均可互相访问
三、实验步骤

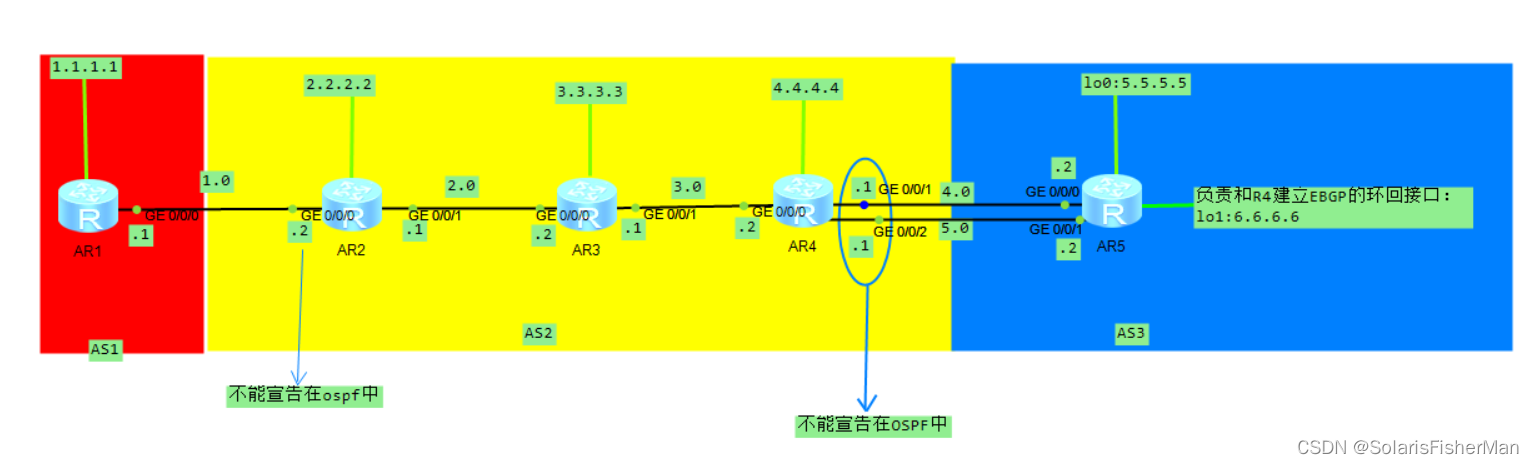

按照实验要求图配置所有设备的IP地址与环回接口
在AS2内运行OSPF协议
注意不要在连接两个AS网段的接口上宣告OSPF
建立EBGP邻居关系
1、在R1和R2之间建立EBGP邻居关系
[r1]bgp 1 #1是AS号
[r1-bgp]router-id 1.1.1.1 #人为指定router-id
[r1-bgp]peer 192.168.1.2 as-number 2 #告知邻居接口的IP地址，邻居所在的AS号码为2
[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 192.168.1.1 as-number 1
此时查看以下R1上的tcp连接建立情况：
<r1>display tcp status
TCPCB Tid/Soid Local Add:port Foreign Add:port VPNID State
b4ce3f88 6 /1 0.0.0.0:23 0.0.0.0:0 23553 Listening
b4ce4354 164/1 0.0.0.0:179 192.168.1.2:0 0 Listening
b4ce4498 164/5 192.168.1.1:179 192.168.1.2:50176 0 Established
第三条其本地端口号为179，而BGP邻居建立就是通过TCP的179端口建立的，还可以看出192.168.1.1是被访问方，因为特殊服务端口号出现在服务端
一开始R1和R2会建立两条TCP会话，但会断开一条，保留router-id大的对router-id小的路由器的请求
查看BGP邻居表
<r1>display bgp peer
BGP local router ID : 1.1.1.1
Local AS number : 1
Total number of peers : 1 Peers in established state : 1
Peer V AS MsgRcvd MsgSent OutQ Up/Down State Pre
fRcv
192.168.1.2 4 2 45 46 0 00:43:29 Established 0
可以看出二者成功建立EBGP邻居关系
建立IBGP邻居关系
为什么自治区域内IBGP邻居关系建立时，TCP数据包的源目IP地址都要采用各个边界路由器的环回IP地址：在实际工程网络中，两台边界路由器实际上离得很远，路由器上的实际物理接口有很多是不能代表路由器本身的，环回接口的IP地址与路由器形成一对一的关系，这样就能准确使用IP地址标识一个边界路由器。环回接口之间互相可达且路径选路由IGP负责（选路佳）
在本实验中，我们在R2\R3\R4之间互相建立IBGP邻居关系（由于IBGP水平分割防环的缘故，所有IBGP之间必须互相建立IBGP邻居关系）
[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 3.3.3.3 as-number 2
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r3]bgp 2
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 2
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r3-bgp]peer 4.4.4.4 as-number 2
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[r4]bgp 2
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 3.3.3.3 as-number 2
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r4-bgp]peer 2.2.2.2 as-number 2
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r2]bgp 2
[r2-bgp]peer 4.4.4.4 as-number 2
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0
分别查看三台路由器的bgp邻居表
[r2]display bgp peer
BGP local router ID : 2.2.2.2
Local AS number : 2
Total number of peers : 3 Peers in established state : 3
Peer V AS MsgRcvd MsgSent OutQ Up/Down State Pre
fRcv
3.3.3.3 4 2 8 10 0 00:06:25 Established
0
4.4.4.4 4 2 2 2 0 00:00:56 Established
0
192.168.1.1 4 1 66 66 0 01:04:36 Established
<r3>display bgp peer
BGP local router ID : 3.3.3.3
Local AS number : 2
Total number of peers : 2 Peers in established state : 2
Peer V AS MsgRcvd MsgSent OutQ Up/Down State Pre
fRcv
2.2.2.2 4 2 9 9 0 00:07:06 Established
0
4.4.4.4 4 2 6 7 0 00:04:20 Established
[r4]display bgp peer
BGP local router ID : 4.4.4.4
Local AS number : 2
Total number of peers : 2 Peers in established state : 2
Peer V AS MsgRcvd MsgSent OutQ Up/Down State Pre
fRcv
2.2.2.2 4 2 4 6 0 00:02:05 Established
0
3.3.3.3 4 2 6 6 0 00:04:49 Established
0
可以看出三台路由器之间都建立了正确的IBGP邻居关系
在R4和R5之间配置EBGP
这种情况属于直连的EBGP邻居间有多条物理链路，由于有两条物理链路，所以不能在某一条物理链路上建立EBGP邻居关系，所以这里R4和R5建立邻居关系也要用各自的环回接口来建立，但是由于R4不知道R5的环回网段，就要用静态路由解决路由可达问题
1、通过静态路由解决可达问题，在R4和R5上分别配置到达对方环回接口的静态路由，注意采用负载均衡
2、用各自的环回接口建立EBGP邻居关系
[r4]bgp 2
[r4-bgp]peer 6.6.6.6 as-number 3
[r4-bgp]peer 6.6.6.6 connect-interface LoopBack 0
[r5]bgp 3
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer 4.4.4.4 as-number 2
[r5-bgp]peer 4.4.4.4 connect-interface LoopBack 1
输入命令后查看R4的bgp peer表
[r4]display bgp peer
BGP local router ID : 4.4.4.4
Local AS number : 2
Total number of peers : 3 Peers in established state : 2
Peer V AS MsgRcvd MsgSent OutQ Up/Down State Pre
fRcv
2.2.2.2 4 2 31 33 0 00:29:31 Established
0
3.3.3.3 4 2 34 34 0 00:32:15 Established
0
5.5.5.5 4 3 0 0 0 00:16:38 Idle
0
可以看到R4和R5之间的状态栏并不是Established状态，说明没有正确建立邻居关系，原因：没有正确建立TCP连接，原因是EBGP建立连接时发送的包的TTL的值为1，而要到达环回接口必须再跳一下导致TTL归0，所以此时应该更改TTL值
[r4-bgp]peer 6.6.6.6 ebgp-max-hop 2
[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2
BGP的宣告
本地路由表中无论何种来源产生的任意路由条目；均可以逐条宣告到BGP协议中。宣告后产生BGP表—装载本地发出以及接受到的所有BGP路由。查看命令：display bgp routing-table
先在R1上将自己的环回宣告到bgp中
[r1-bgp]network 1.1.1.0 24 #后面的路由条目必须和本地路由表中的完全一致
此时查看R1的bgp路由表
[r1]display bgp routing-table
BGP Local router ID is 1.1.1.1
Status codes: * - valid, > - best, d - damped,
h - history, i - internal, s - suppressed, S - Stale
Origin : i - IGP, e - EGP, ? - incomplete
Total Number of Routes: 1
Network NextHop MED LocPrf PrefVal Path/Ogn
*> 1.1.1.0/24 0.0.0.0 0 0 i
*的意思是可用，>代表优秀。优且可用代表该条路由可以放到本地的路由表中且可以传递给BGP邻居
此时在R2上查看BGP路由表
<r2>disp bgp routing
BGP Local router ID is 2.2.2.2
Status codes: * - valid, > - best, d - damped,
h - history, i - internal, s - suppressed, S - Stale
Origin : i - IGP, e - EGP, ? - incomplete
Total Number of Routes: 1
Network NextHop MED LocPrf PrefVal Path/Ogn
*> 1.1.1.0/24 192.168.1.1 0 0 1i
可以看到R2接受了R1传过来的路由，且条目的状态为优且可用，意味着可以继续传递且可以加表
此时再查看R3的BGP路由表
<r3>display bgp routing-table
BGP Local router ID is 3.3.3.3
Status codes: * - valid, > - best, d - damped,
h - history, i - internal, s - suppressed, S - Stale
Origin : i - IGP, e - EGP, ? - incomplete
Total Number of Routes: 1
Network NextHop MED LocPrf PrefVal Path/Ogn
i 1.1.1.0/24 192.168.1.1 0 100 0 1i
可以看到路由条目的状态是不能加表也不能传递，i代表这条路由是IBGP邻居传递过来的，为什么不可用：
1、下一跳不可达：通过观察上面R3的BGP路由表，我们发现要到达R1的环回的下一跳是192.168.1.1，很明显该ip所在网段没有直连在R3上，且R3的路由表中没有到达192.168.1.0/24网段的路由 R2将路由传递给R3的时候下一跳地址没有变化的原因是AS-BY-AS要求AS与AS之间传递路由条目的时候，该路由条目在AS内部的任何属性不得发生变化
解决方法：给R2说一声将BGP路由条目给R3和R4的时候的时候将下一跳改为自己的出接口的IP地址
[r2-bgp]peer 3.3.3.3 next-hop-local
[r2-bgp]peer 4.4.4.4 next-hop-local
R5是可以学习到R1的环回的，因为BGP路由仅仅是在AS内部属性不能变化，但是在AS之间的属性之间是可以变化的，下一跳地址是可以正常告诉R5的
目前的效果是所有路由器都学到了R1的环回，然后将R5的环回也宣告到BGP中，由于6.6.6.6已经被用来建立TCP连接了，不能再将其宣告到BGP中了
在R4上写到达R5环回6.6.6.6的静态路由的目的是R4要和R5通过TCP连接建立邻居关系，而建立邻居关系的目的是为了学习到达R5环回6.6.6.6的路径，形成了逻辑闭环，即我都已经知道怎么去6.6.6.6了为什么还要再建立连接以知道怎么到6.6.6.6，所以应该将5.5.5.5宣告到BGP中，相当于5.5.5.5才是R5上真正的应该被其他路由器学习的网段，6.6.6.6只是为了建立TCP连接以确定邻居关系的
[r5-bgp]network 5.5.5.0 24
然后查看R4的BGP路由表
[r4]display bgp rout
BGP Local router ID is 4.4.4.4
Status codes: * - valid, > - best, d - damped,
h - history, i - internal, s - suppressed, S - Stale
Origin : i - IGP, e - EGP, ? - incomplete
Total Number of Routes: 2
Network NextHop MED LocPrf PrefVal Path/Ogn
*>i 1.1.1.0/24 2.2.2.2 0 100 0 1i
*> 5.5.5.0/24 6.6.6.6 0 0 3i
我们发现5.5.5.0/24网段已经能正确传递给R4且优可用了
