H264(AVC)/H265(HEVC)/H266(VVC)：块划分的区别

本文将对比分析H264/H265/H266中关于块划分的区别。

注：

1、本文参考了下列文章：

• https://blog.csdn.net/Dillon2015/article/details/90053818
• https://blog.csdn.net/Dillon2015/article/details/103364336
• https://www.it610.com/article/1280316313373261824.htm
• https://blog.csdn.net/JRRRJ/article/details/81071969
• 书籍《新一代视频压缩编码标准H.264.pdf》
• H264 spec
• H265 spec
• H266 spec

2、本文若有错的地方，请读者指正，谢谢！

---

宏块（H264）、编码树单元（H265/H266）的划分

H264/H265/H266 三种视频编码都是基于块进行的划分为更小单元的：将一帧视频（即一张图片）划分成不同的块，然后对每个块再分别进行编码处理。从H264到H265，再从H265到H266，块的划分精度越来越高。

• H264中：块名为MB。
  • 视频的每帧图像由若干块（Block）组成，它们被排列成Slice的形式。
• H265中：块名为CTU。
  • 视频的每帧图像由若干块（Block）组成，它们被排列成Slice和Tile的形式。
• H266中：块名为CTU。
  • 视频的每帧图像由若干块（Block）组成，它们被排列成Slice、Tile和Brick的形式。
• 一些基本理论：
  • I Slice只包含 I 块， P Slice可包含 P 和 I 块，而 B Slice可包含 B 和 I 块（Tile和Brick同理）。
  • 一个CTU由一个亮度CTB和两个色度CTB组成（CU、TU和PU同理）。
  • CTU和亮度CTB都是同大小的，而色度CTB一般为色度CTB大小的一半，只有当亮度CTB为最小尺寸时，色度CTB与亮度CTB同大小（CU、TU和PU同理）。

---

H264/AVC

• 在H.264中，一帧图像首先被划分为大小相同的16x16的块，称为宏块（Marco Block, MB），每帧图像的宏块大小固定为16x16的方形。

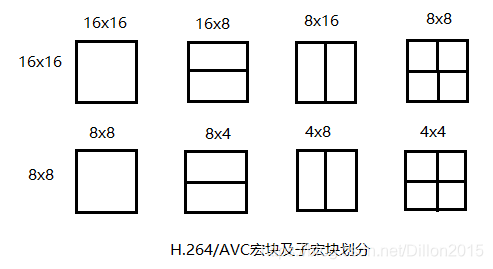

• 帧间预测中，宏块还可以进一步划分为子宏块，一共有4中划分方式：可以不划分、水平划分为2个16x8的块、垂直划分为2个8x16的块、划分为4个8x8的块（只有帧间预测的slice可以进行这一步划分）。
• 8x8的子宏块，同样可以进行这四种划分，最小可以划分为4x4的块（只有8x8的子宏块可以进行这一步划分）。

---

H265/HEVC

CTU划分为CU：

• 在H265中，首先将每帧图像划分为编码树单元（Coding Tree Unit, CTU），CTU大小可以为64x64，32x32或16x16，CTU均为方形（每帧图像的CTU大小固定，不同帧图像的CTU大小可变）。
• CTU可以通过四叉树划分进一步划分为方型的编码单元CU（Coding Unit, CU），每个方形CU也可以通过四叉树划分进一步划分为4个方形CU，最小可以划分为8x8的CU，如下图。
• 图（a）是一个64x64的CTU，可见1个64x64的CTU可以划分为4个32x32的CU，每个32x32的CTU又可以划分为4个16x16的CU，每个16x16的CTU可划分为4个8x8的CU，到此，就不能再划分为CU了。

• CTB的划分在有的图像上还有问题，例如对于高清视频，每帧图像分辨率为1920x1080，若划分为64x64的块，则每行有1920/64=30块，而1080/64=16.875不是整数，所以最下边1行必须进行进一步划分，使整帧图像划分为30x17个CTBs，如下图所示。

CU划分为PU：

• 编码器进行块划分的目的主要是便于预测和变换。在进行预测和变换时，一个8x8的CU可以进行下一步划分为预测单元（Predict Unit, PU）或TU（变换单元）。
• PU是进行预测的基本单元，即一个CU内的所有PU的预测方式相同都为帧内预测或都为帧间预测。

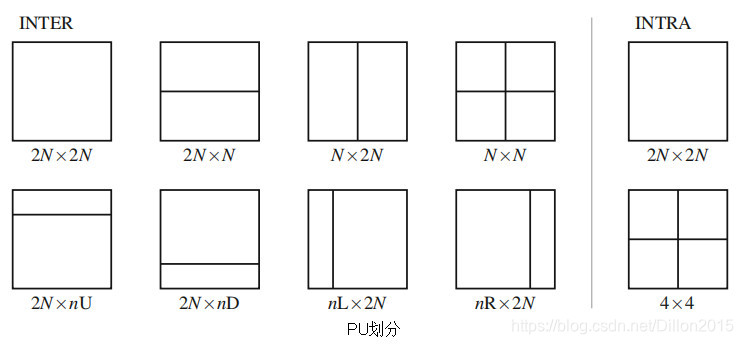

• CU到PU仅允许划分一次，一共8种划分方式，4种对称划分，2Nx2N（即不划分，整个CU就是一个PU），2NxN, Nx2N, NxN；4种不对称划分，2NxnU, 2NxnD, nLx2N, nRx2N。不对称划分都是在1/4处进行划分，例如32x32的块进行2NxnU划分会分成一个32x8的块和一个32x24的块，H.265规定只有在亮度CU尺寸大于等于16x16时才允许不对称划分（HEVC中只有PU可能为矩形，其他CTU、CU和TU均为方形）。
• 帧间预测的CU划分成PU可以按上面8种任意模式划分。而帧内预测的CU若尺寸大于8x8则只能按2Nx2N模式划分，若帧内预测CU尺寸等于8x8可以按NxN划分成4个4x4的PU，此时对应的两个色度PU也为4x4而不是2x2因为H.265里最小的块为4x4。

CU划分为TU：

• 当CU完成预测后，就要进行变换，TU是进行变换和量化的基本单元，和PU类似，TU也是在CU基础上划分，但是PU和TU的划分互不影响，最大TU的尺寸为64x64，最小TU的尺寸为4x4。
• TU的划分方式和CTU一样，也是四叉树划分，因为CU完成预测后CU内的值不再是像素值而是残差值，所以CU按四叉树方式划分成TU后会形成一个残差四叉树(Residual Quad Tree, RQT)，CU是树根，TU是树叶，由于CU和TU都是按四叉树划分形成的，所以CU和TU都是方形的。

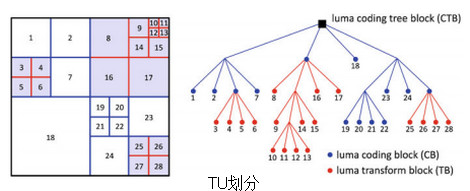

• 下面左图为一个尺寸为64x64的CTU，图中蓝色线条代表CTU划分为CU，红色线条代表CU划分为TU。
• 注意：由于DCT变换运算的最大尺寸为32x32，所以64x64的TU隐含着必须进一步划分成4个32x32的TU。同样若亮度TU为4x4其对应的2个色度TU也是4x4而不进一步划分。

---

H266/VVC

CTU划分为CU：

• 在HEVC中CTU会按四叉树划分方式被划分为CU，每个CU又可以划分为PU和TU，而在VVC中将不再区分CU、PU和TU的概念（这里只是不区分CU、TU和PU的概念，实际上它们还是存在，也就是说，CU可以再划分，但划分后仍为CU），只有CU超过变换块大小限制时才会进一步划分，否则不再进行划分，对当前的分割进行预测和变换操作。这就意味着，在大多数情况下，CU、PU、TU在多类型的四叉树编码结构中拥有相同的尺寸。
• 在VVC中，支持的最大的亮度TB大小是64×64，支持的最大的色度TB大小是32×32。当CB的宽或高大于支持的变换大小，CB将在水平和垂直方向就进行进一步划分，以达到TB尺寸的限制。
• 在VVC中为了适应4k、8k等视频编码的需要将CTU的最大尺寸提高到128x128，最小尺寸还是4x4，要进行变换操作时。
• 相比于H265，H266的CU允许四叉树划分、三叉树划分（ternary tree, TT）、二叉树划分（binary tree, BT），其中，三叉树和二叉树划分称为多类型树（multi-type tree, MTT）。

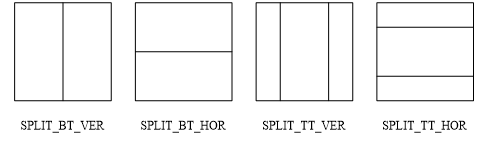

• 一个CTU首先按四叉树方式进行一次划分，四叉树的每个叶子节点可以进一步按照多类型树方式进行划分。有4种多类型树划分方式：水平二叉树划分（SPLIT_BT_HOR），垂直二叉树划分（SPLIT_BT_VER），水平三叉树划分（SPLIT_TT_HOR），垂直三叉树划分（SPLIT_TT_VER）。下图是多类型树的几种划分模式。其中三叉树是按1:2:1的方式划分的。

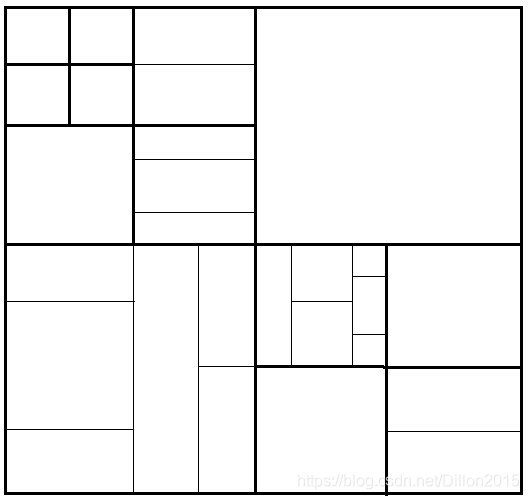

• 下图是一个CTU划分实例，粗实线是四叉树划分边界，细实线是多类型树边界。
• 注意：在VTM5（VTM是VVC的参考软件）中支持亮度和色度块使用不同的划分结构。目前，对于P和Bslice，同一个CTU的亮度和色度CTB划分结构相同，对于I slice同一个CTU的亮度和色度CTB可以按不同的结构进行划分。

图像边界处CU的划分：

• 当一个块超过图像的右边界或下边界时，该块会被强制进行进一步划分直到所有CU都在图像内部，下面是VTM5内的划分规则：
  • 如果一个块既超出了下边界也超出了右边界
    • 如果该块是一个四叉树节点且尺寸大于最小四叉树节点尺寸，则该块被强制进行四叉树划分
    • 否则该块被强制进行SPLIT_BT_HOR模式划分
  • 如果一个块只超出了下边界
    • 如果该块是一个四叉树节点且尺寸大于最小四叉树节点尺寸，且该块尺寸大于最大的二叉树节点尺寸，该块被强制进行四叉树划分
    • 如果该块是一个四叉树节点且尺寸大于最小四叉树节点尺寸，且该块尺寸小于等于最大的二叉树节点尺寸，该块被强制进行四叉树划分或SPLIT_BT_HOR模式划分
    • 否则（该块是一个二叉树节点或尺寸小于等于最小四叉树节点尺寸），该块被强制进行SPLIT_BT_HOR模式划分
  • 如果一个块只超出了右边界
    • 如果该块是一个四叉树节点且尺寸大于最小四叉树节点尺寸，且该块尺寸大于最大的二叉树节点尺寸，该块被强制进行四叉树划分
    • 如果该块是一个四叉树节点且尺寸大于最小四叉树节点尺寸，且该块尺寸小于等于最大的二叉树节点尺寸，该块被强制进行四叉树划分或SPLIT_BT_VER模式划分
    • 否则（该块是一个二叉树节点或尺寸小于等于最小四叉树节点尺寸），该块被强制进行SPLIT_BT_VER模式划分

CU冗余划分的限制：

• 四叉树和多类型树相结合的划分方式使得VVC块划分更加灵活，但也可能造成不同划分方式相结合导致相同的划分结果，这种冗余的划分应该被禁止。

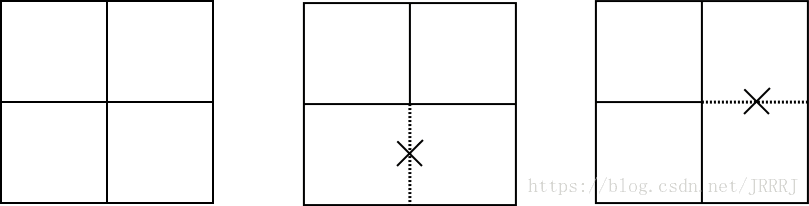

• 如下图，进行一次四叉树划分，和进行两级连续二叉树划分的结果相同。所以VVC在允许使用四叉树划分CU时，通过语法阻止针对第二分区的二叉树划分（第一分区的二叉树划分可以进行）。
  • 一般，只有以下两种情况，允许两级连续二叉树分割：
    • 如果四叉树叶子节点的块大小和MinQTSize（允许的最小的四叉树叶子节点的尺寸）相等，那么四叉树的划分将停止，并允许做进一步的多类型树划分。
    • 如果多类型树的节点深度mmtDepth（多类型树的非根节点）大于0，那么四叉树划分将不被允许，并允许做进一步的多类型树划分。

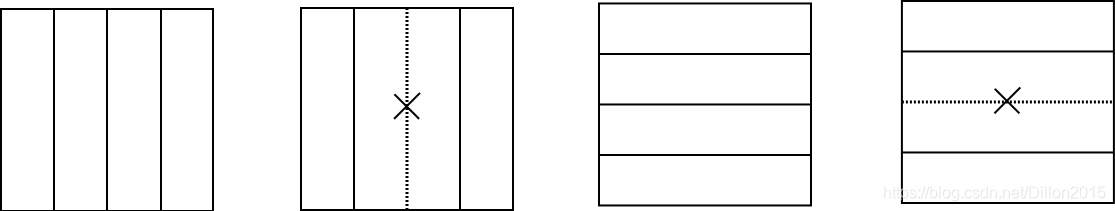

• 如下图，在同一个方向进行两次连续的二叉树划分，和先进行一次三叉树划分再在中间进行二叉树划分的结果相同。所以VVC禁止在三叉树中间部分进行同方向的二叉树划分，此限制适用于所有图片中的CU。

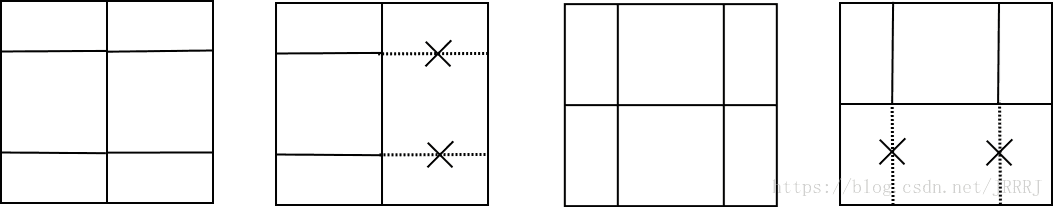

• 如下图，先进行二叉树划分再进行三叉树划分，和先进行三叉树划分再进行二叉树划分的结果相同。在这种情况下，VVC会禁止”先进行二叉树划分再进行三叉树划分“这种顺序对第二分区的三叉树划分。 此限制适用于P帧和B帧的CU。
