经过将近两年公司的打磨，对于阻抗匹配也有了一定的经验现在分享给大家，对于阻抗匹配可以理解就是使信号以最小的反射系数在射频链路上传输。
在介绍之前需要简单的了解一下simth原图

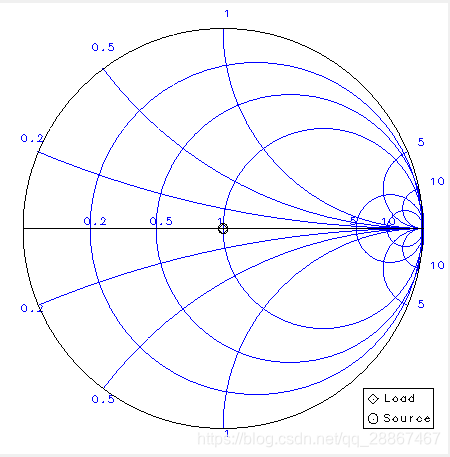

smith圆图的最右端的点为开路点，中间的点为匹配点，最左端的点为短路点上半区为感性区，下半区为容性区。
在匹配的时候串联电感阻抗按照顺时针方向朝着原图的右上方旋转，串联电容的时候沿着原图的左上方旋转，并联电感的时候沿着原图的左上方旋转，并联电容的时候沿着原图的左下方旋转。
阻抗匹配的几条技巧如下
1：串联的电感不宜太大，至于选择多大，我们把角频率和电感相乘一般乘积在几欧的时候比较合适
2：并联的电容不易太大，至于选择多少，把角频率和电容相乘一般乘积在几十欧的时候比较合适
3：在匹配的时候如果大的电容不是很适合可以选择一个小的电感替换，同样如果一个大的电感不是很合适可以选择一个小的电容替换
如果只是想了解匹配技巧的就已经看完了，下面作者简单讲解一下为甚么串联电感以及并联电容不易太大，下面完全是作者自己的思考（有什么意见不同的地方希望大佬及时指点）

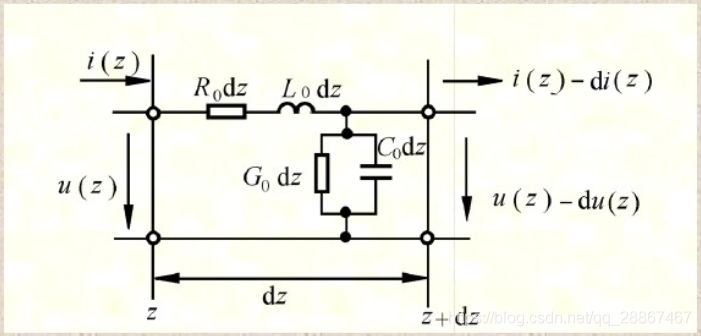

传输线的等效模型如上图所示，传输线的模型等效的时候一般选择的为波长的1/12，这个时候的传输线的等效电感和电阻一般都不会太大，如果此时我们选择一个大的电感在传输线上，这就相当于在很短的一段走线内存在一个很大的等效电感，这样信号在传输的时候经过这个电感就会相当于走过了一段阻抗突变的传输线，这个时候信号就会有比较大的损耗。
