小功率直流电机的驱动电路

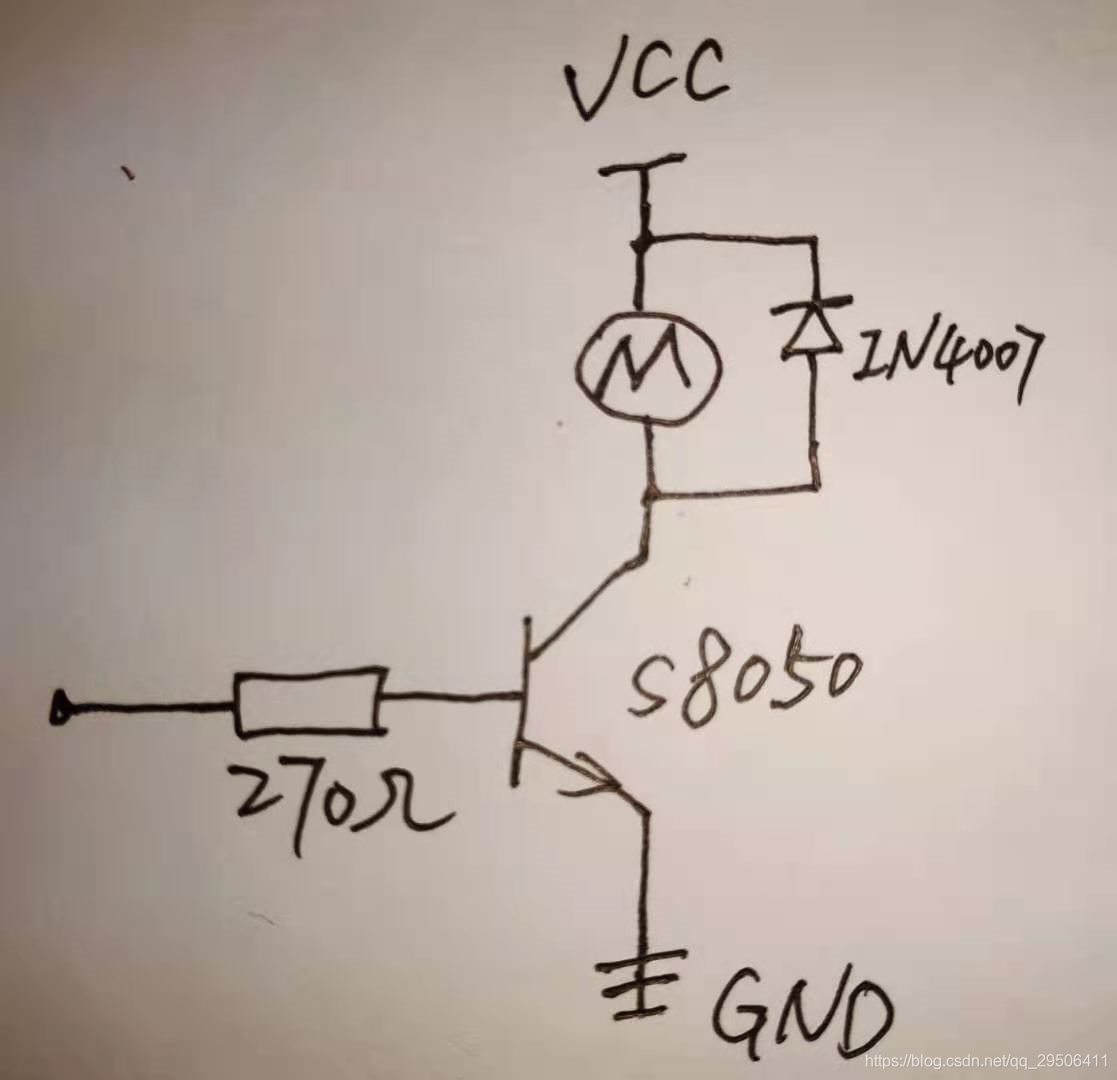

s8050 驱动微型130电机转动

反接的二极管用于防止电机突然停止产生的大电动势对电路造成破坏；

电阻值不能太大，不然 s8050 集电极电流太小，带不动电机；

如果单片机管脚电压不够可以直接将 1，2 端口通过上拉电阻将电压拉高。

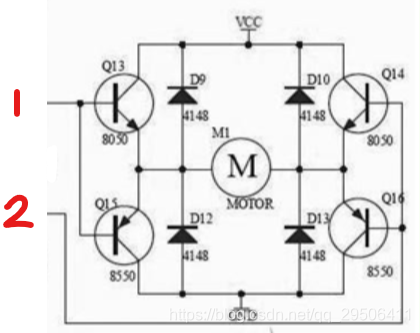

s8050 和 s8550 驱动微型130电机正反转

通过图中 1，2 端口输入占空比不同的 PWM 可以实现调速。

注意：1，2 端口的电压范围为 4.5V —— VCC；

           如果单片机管脚电压不够可以直接将 1，2 端口通过上拉电阻将电压拉高。

（图中的二极管也是为了保护电路，可以用 IN4007 替换）

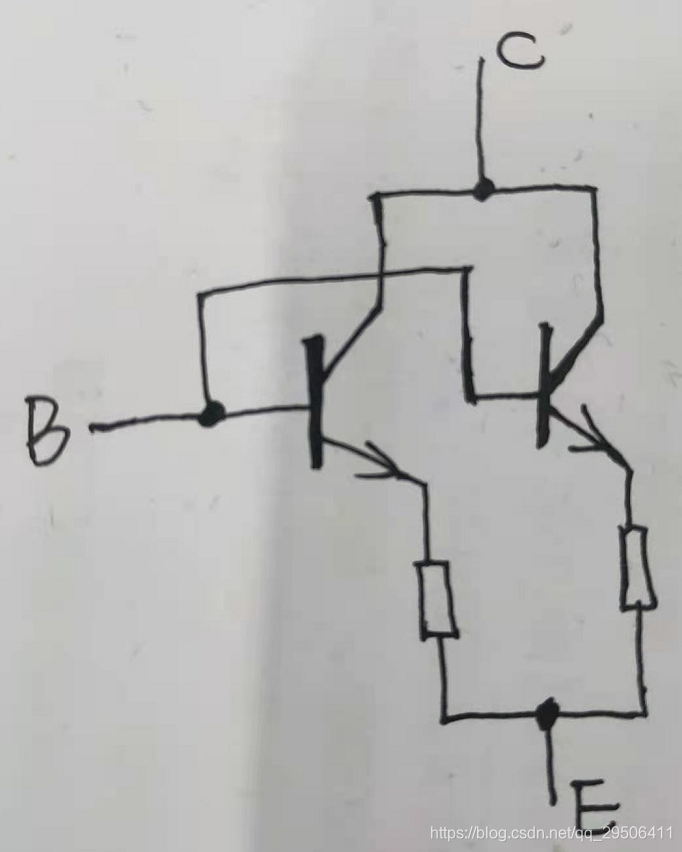

如果单个三极管提供的电流不足以驱动电机转动，可以考虑将多个三极管并联使用。

（并联方法：基极接基极，集电极接集电极，发射极先各自接一个小电阻（小电阻在工作状态下的分压为 0.3V 左右）再连接起来。）

 （小电阻的一般选 0.22Ω，大电流可以适当减小阻值，以实际分压为准。因为每个三极管的导通电压可能会有稍微的不同，通过这个小电阻可以确保并联在一起的每个三极管都能导通）
