一、解析串联稳压管电路

什么是串联稳压整流二极管电路？它的工作原理是什么？

如下图：

原理：

电路由极性保护二极管、滤波电容、电源调整管、稳压二极管与限流电阻等组成。D0为极性保护二极管，其作用是防止外接电源极性接反时，烧坏电路元器件，C1、C2为电源滤波电容，C3为电子滤波电容，T1、T2三极管为电源调整管，R1电阻给调整管T1、T2基极提供偏置电压，R1又是D1的限流电阻，R1的大小决定于整机电流的大小。

D1为T1、T2调整管的基极稳压二极管，D2为肖特基二极管是锗材料，正向压降约为0.3V，其作用是在电路中给调整管基极提升电压，使发射极的输出电压增高，给7738VCC提供电压，增大7738输出功率。

所以，在电路中R1决定输出电压的稳定性，如果阻值增大会使输出电压纹波增大，减小将会造成耗电量增加，阻值太小可能会烧毁稳压管D1。

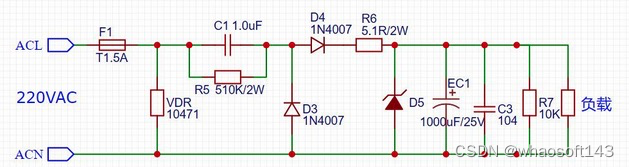

二、极低成本的220V转5V电路——阻容降压电路

阻容降压是一种使用极少的元器件、极低的成本就能实现的交流市电转为直流低压的电路，经常用在体积受限、成本敏感的设备中。

这个电路是很多年前看到的，是一个非常经典的电路，出处不详，虽然简单但却很实用。

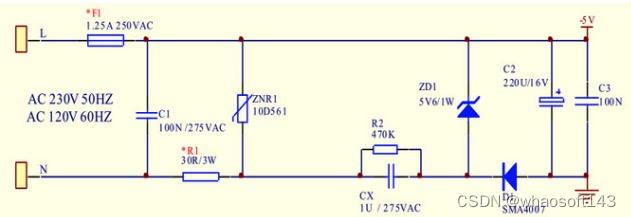

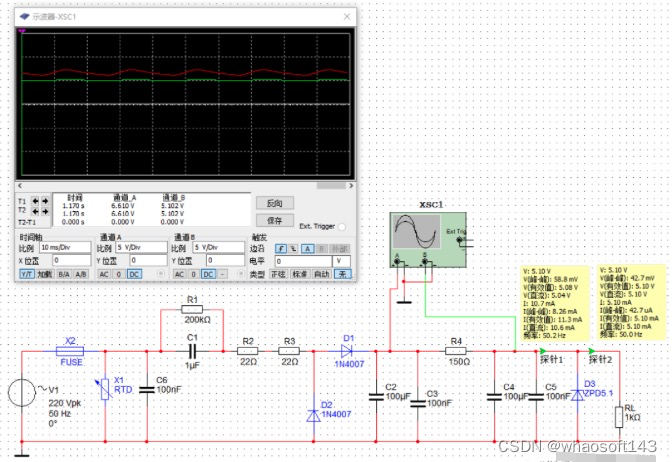

我把它在multisim里面重画了一遍，便于仿真分析，如下图所示：

下面我们把这个电路分成几个部分，分别分析一下。

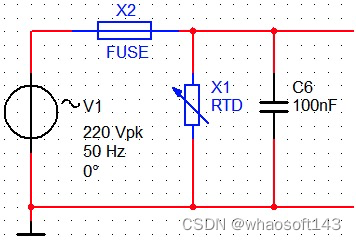

先看最左边的部分：

市电交流220V输入之后，首先经过保险丝X2，提供过流保护的功能。然后经过X1和C1，X1是压敏电阻（这里由于mutilsim软件中没有压敏电阻的元器件，我画了一个滑动变阻器代替），主要是用于浪涌防护、防雷击；C6是安规电容，用于滤波。

这三个器件的作用，都是为了提高电路的安全性和电磁兼容性。

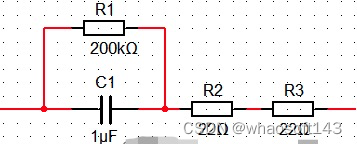

接着是R1和C1的组合，以及R2、R3：

电容C1在电路中是用于降压，因为电容可以通过交流，但是理想情况下又不会产生功率消耗。所以，选择一定容值的电容，在交流电通过时有一定的容抗；这个电抗效应与后端的电路串联，分走了一部分电压，可以起到降压的作用。C1的选取对整个电路非常关键，它的容抗的计算公式为Rc=1/(2πfC)，容抗要与后端电阻分压，以得到合适的输出。C1耐压至少要400V，而且是无极性电容，可以选取CL21聚酯或者CBB21聚丙烯电容。

电阻R1用于C1的放电，是为了在断开供电后，C1上的电压能够快速泄放掉。一般要求R1*C1<T，T是时间常数，与市电频率有关，一般选取时间常数小于300ms。R1的耐压要超过市电的最高电压。

R2和R3是用于保护的，防止某些时候接触不良，在C1有电的情况下，与市电的电压叠加时，对后端的电路产生高压损伤。一般按经验值，取二者之和为40~50Ω之间。

接下来是两个二极管D1和D2，这部分很简单，就是半波整流电路。其实这里用全波整流桥也是可以的，但是两个二极管更省成本。

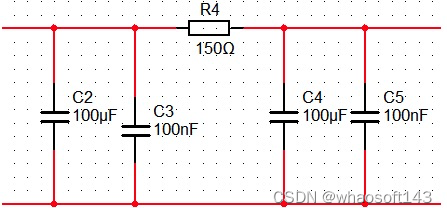

要注意的是所选择的二极管耐压和电流要足够。
