Microsemi Libero SoC 教程1 (Libero开发环境)

1 Microsemi Libero 简介

一句话总结就是，Microsemi相较于Xilinx 和 altera 在国内的应用十分稀少，所以你能找到的参考资料也十分少。所以刚开始使用的时候，用博客来记录我的学习过程。

Libero Soc

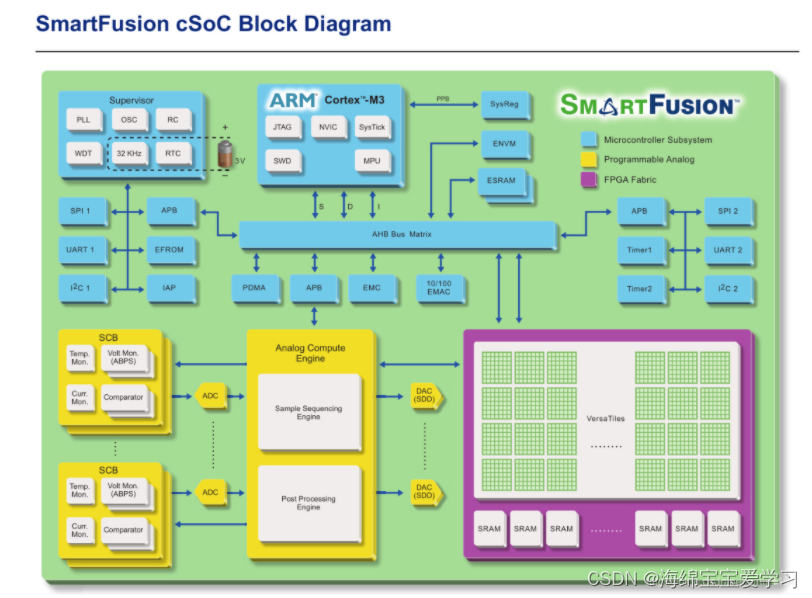

Microsemi FPGA 内部框图

Libero 主要用于开发FPGA部分，对于内嵌ARM硬核的FPGA芯片。

Libero 下载

参考：https://www.microsemi.com/product-directory/dev-tools/5536-fpga-design-tools
https://www.microchip.com/en-us/products/fpgas-and-plds/fpga-and-soc-design-tools/fpga/libero-software-later-versions#Download%20Software

另外提供v11.8 安装包下载

1. windows版本下载：http://download-soc.microsemi.com/FPGA/v11.8/LiberoSoC_v11.8_Win_updated.zip
   Linux版本下载：http://download-soc.microsemi.com/FPGA/v11.8/LiberoSoC_Lin_v11.8.tar.gz

2. 补丁下载，windows版本：http://download-soc.microsemi.com/FPGA/v11.8/LiberoSoCv11.8_SP2_Win.exe
   Linux版本下载：http://download-soc.microsemi.com/FPGA/v11.8/LiberoSoC_V11_8_SP2_Lin.tar.gz

Libero安装

以11.8版本为例，下载完成V11.8 安装包和SP2 补丁包之后，先安装V11.8安装包，然后安装SP2 补丁包

1. 解压安装包，然后 双击set_up.exe 进行傻瓜式安装，期间会安装Adobe，不用担心
2. 安装SP2 补丁包，安装完成后，还需要安装SP2 补丁包，LiberoSoCv11.8_SP2_Win.exe,直接双击运行即可。

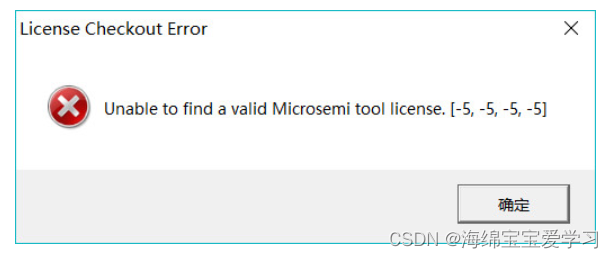

3. Libero注册，安装完成后，Libero软件是不能直接使用的，和其他IDE一样，还需要注册。如果没有注册，直接双击打开会弹出License错误。

   需要先联系供应商获取License，或者到官网申请免费的白银版License文件，然后才可以打开使用。

a 选择合适的License
各版本License说明下载等：https://www.microchip.com/en-us/products/fpgas-and-plds/fpga-and-soc-design-tools/fpga/libero-software-later-versions#Licensing

b 官方的License许可文件分为，评估版、白银版本、铂金版等等，有效时间分为60天、1年、20年、永久版本。当然选择这个版本也不是随意的，先确定你开发的FPGA芯片的型号，本系列教程以SmartFusion系列的A2F200M3F芯片为例。只需要免费的白银版本License 版本就可以支持。更加详细的选择指南可以参考：https://www.microsemi.com/document-portal/doc_download/137168-libero-license-selector-guide

4. 在申请license的时候需要获取硬盘的序列号
   打开终端，输入

vol [盘符]：

或者

dir [盘符]

然后就会看到C盘的序列号，是8位16进制数

C:\Users\whik>vol
驱动器 C 中的卷是 Windows
卷的序列号是 9AC7-55B3

记下这个序列号，License文件就是根据这个序列号，然后通过算法生成的。当然，如果别人已经有了一个License，那么你可以通过硬盘序列号修改工具，把你的硬盘序列号修改为和他一样的，虽然这样也可以，但是不建议。

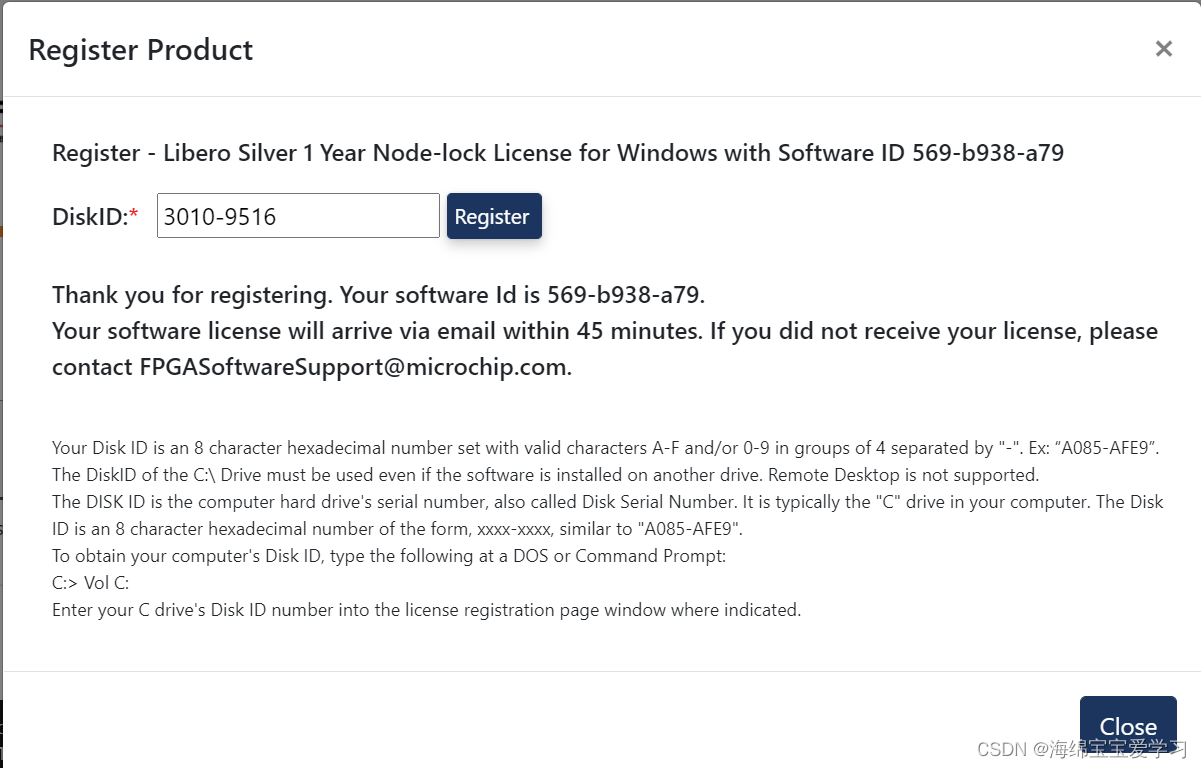

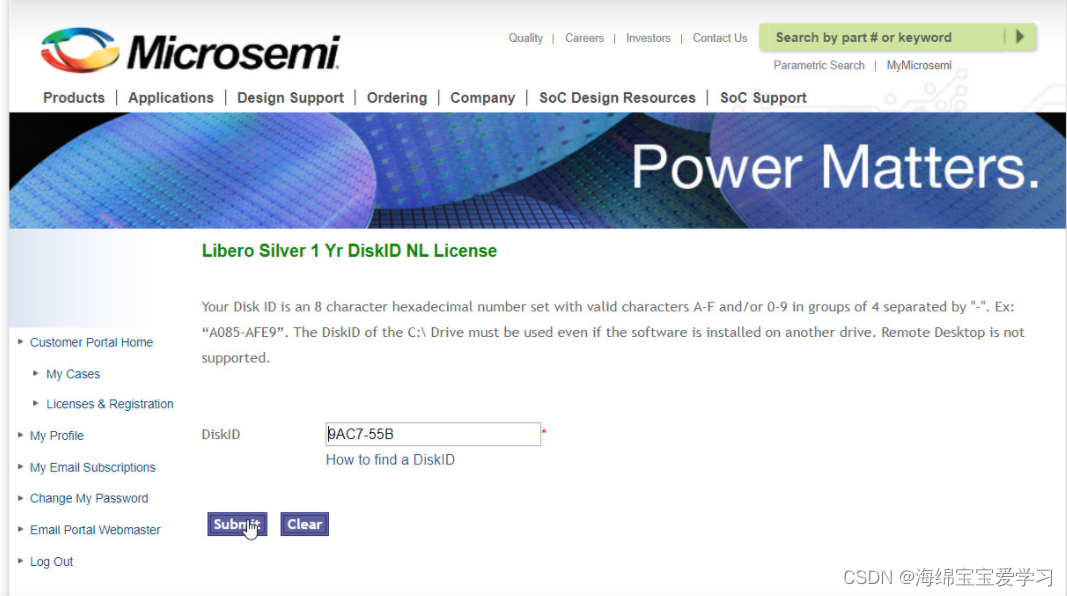

5. 申请License许可文件，准备好了序列号之后，就可以官网申请了：
   点击申请链接：http://soc.microsemi.com/Portal/DPortal.aspx
   选择：libero Silver 1 year 等选项即可

然后在愿网页等待即可。点击下载license.dat 文件

6. License文件的安装
   a 新建环境变量：LM_LICENSE_FILE
   b 变量值为License文件所在的目录，如 c:\Microsemi\License.dat

重新双击打开Libero软件即可。

参考：https://blog.csdn.net/whik1194/article/details/90483763
