【语义分割网络系列】五、PSPNet

---

参考资料

 论文：

  PSPNet: Pyramid Scene Parsing Network

 博客：

  PSPNet：Pyramid Scene Parsing Network

  PSPNet模型学习笔记

  Semantic Segmentation–Pyramid Scene Parsing Network(PSPNet)论文解读

---

第1章 前言

PSPNet的主要优点如下：

• 金字塔池化实现多尺度特征融合，提升全局范围信息；
• 修改Resnet-101 为 ResNet-103、辅助 loss；

 PSPNet是在FCN上的改进，引入更多的上下文信息进行解决，当分割层有更多全局信息时，出现误分割的概率就会低一些，这种思想目前在许多图像领域都有所应用，引入更多上下文信息的方式也很多，比如：增大感受野，这种方式最直观，视野越广，看到的东西也越多，而增大感受野也有许多方式，比如：

• 空洞卷积（dilated convolution）：这是在deeplab算法上成功应用的实现方式；
• 金字塔池化操作（spatial pyramid pooling）：PSPNet的金字塔池化操作也是增加感受野的方式；

 场景解析(Scene Parsing)的难度与场景的标签密切相关。先大多数先进的场景解析框架大多数基于FCN，但FCN存在的几个问题：

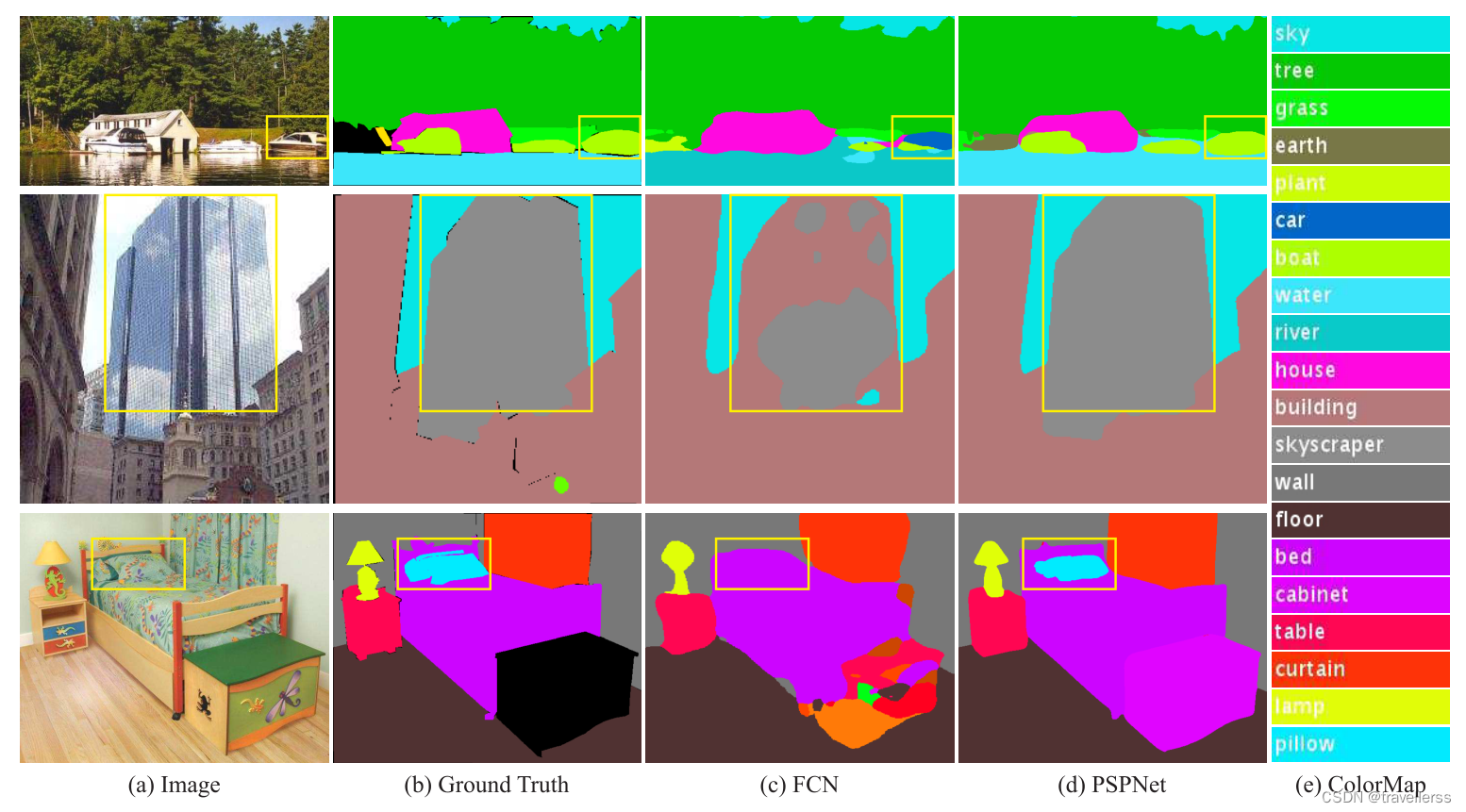

• Mismatched Relationship（错误匹配）：上下文关系匹配对理解复杂场景很重要，例如在上图第一行，在水面上的大很可能是“boat”，而不是“car”。虽然“boat和“car”很像。FCN缺乏依据上下文推断的能力。
• Confusion Categories（相似的标签）： 许多标签之间存在关联，可以通过标签之间的关系弥补。上图第二行，把摩天大厦的一部分识别为建筑物，这应该只是其中一个，而不是二者。这可以通过类别之间的关系弥补。
• Inconspicuous Classes（小目标丢失）：模型可能会忽略小的东西，而大的东西可能会超过FCN接收范围，从而导致不连续的预测。如上图第三行，枕头与被子材质一致，被识别成到一起了。为了提高不显眼东西的分割效果，应该注重小面积物体。

 使用FCN的global average pooling可以提高语义分割结果。然而，我们的实验表明，global average pooling 对于具有挑战性的ADE20K数据来说不够具有代表性。因此，与这种方法不同，我们利用 pyramid scene parsing network ，通过基于不同区域的上下文聚合来利用全局上下文信息。

---

第2章 PSPNet网络结构

2.1 Pyramid Pooling Module（金字塔池化模块）

 有效获得全局语境信息，一般有两种方式：

 （1）全局平均池化（GAP global average pooling）：是一个利用全局信息的baseline model，通常用于图像分类，也有应用到语义分割的model。但是由于ADE20K的场景复杂性，这种策略不足以覆盖必需的信息。而且像素会被标记，直接融合产生一个向量这会损失空间关系并造成歧义。一个基于子区域的全局上下文信息表示对区分类别是有益的。

 （2）空间金字塔池化（SPP）：生成的不同级别的特征图最终被展平并拼接起来，然后输入到全连接层中进行分类。该全局先验模块是为消除CNN进行图像分类时需输入固定尺寸图像的这一约束而设计的。为了进一步避免丢失表征不同子区域之间关系的语境信息，我们提出了一个包含不同尺度、不同子区域间关系的分层全局信息。将该金字塔池化模块的输出作为深度神经网络最终的特征图，并称其为Pyramid Pooling Module（全局场景先验信息）。

---

 PSP结构的功能是将获取到的特征层划分成不同大小的网格，每个网格内部各自进行平均池化。实现聚合不同区域的上下文信息，从而提高获取全局信息的能力。

 在PSPNet中，PSP结构典型情况下，会将输入进来的特征层划分成6x6，3x3，2x2，1x1的网格，对应了图片中的绿色、蓝色、橙色、红色的的输出：

• 红色：将输入进来的特征层整个进行平均池化。
• 橙色：将输入进来的特征层划分为2×2个子区域，然后对每个子区域进行平均池化。
• 蓝色：将输入进来的特征层划分为3×3个子区域，然后对每个子区域进行平均池化。
• 绿色：将输入进来的特征层划分为6×6个子区域，然后对每个子区域进行平均池化。

 金字塔池化（Pyramid pooling）融合了四个比例的特征：最粗糙的 $1\times 1$ 是全局尺度的池化，剩下的层次会将图像分为不同子区域，形成不同区域的信息表示。

 金字塔池模块中不同level的输出包含比例不同的feature map（比如输入的维度是 2048 ，有四个层次的金字塔，那么输出的维度则为 2048/4=512 ）。

 为了保持全局特征的权重，若如果金字塔的数量为 N ，则在每个金字塔级别之后使用 $1\times 1$ 卷积层将上下文表示的维度减小到原先的 $\frac{1}{N}$ 。然后直接对feature map进行双线性插值，恢复到输入的长宽上。最后，将不同level的特征拼接起来作为金字塔池化的全局特征。

 金字塔池化的每个level的大小和总共的level都是可以调整，这跟输入的feature map有关。因此，不同大小应在表示上保持合理的区别。 我们的金字塔池模块是一个四级模块，其大小分别为 $1\times 1$ 、$2\times 2$、$3\times 3$、$6\times 6$ 。

 整体结构如下：

• 基础层经过预训练的模型(ResNet101)和空洞卷积策略提取feature map，提取后的feature map是输入的$\frac{1}{8}$大小；
• feature map经过Pyramid Pooling Module得到融合的带有整体信息的feature，在上采样与池化前的feature map相concat；
• 最后过一个卷积层得到最终输出；

---

2.2 基于ResNet的深度监督网络

 深度的预训练网络可带来良好的性能。 但是，网络深度的增加可能会带来一些优化困难。 ResNet通过在每个块中跳接（skip connection）来解决此问题。ResNet较深的层主要根据先前的残差来学习残差。

 相反地，我们建议在监督下产生额外的损失而产生初始结果，然后在损失最终的情况下学习残差。因此，将深度网络的优化分解为两个，每个问题都更易于解决。

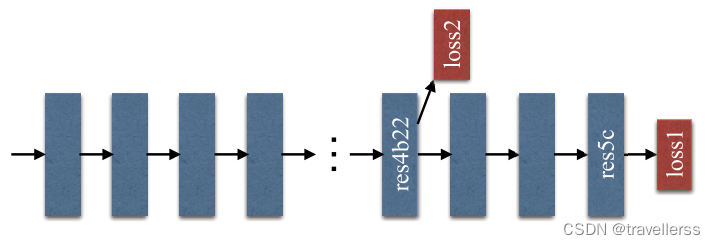

 在上图中，给出了我们增加辅助损失函数后的ResNet101模型的一个示例。除了使用softmax loss训练最终分类器的主要分支外，在第四阶段（即res4b22残差块）后应用另一个分类器。误差反向传播会阻塞辅助损失函数传递到较浅的网络层，我们让这两个损失函数通过在其之前的所有网络层。辅助损失函数有助于优化学习过程，而主分支损失函数承担起了最大的责任。最后，我们还增加权重以平衡辅助损失函数。即两个loss一起传播，使用不同的权重，共同优化参数。后续的实验证明这样做有利于快速收敛。

 但是在测试阶段，我们放弃了这个辅助分支，只使用经过良好优化的主分支进行最终预测。但是，这种残差全卷积网络的损失函数训练策略与预先训练的ResNet模型相结合后，在不同的实验参数设置下都着实有效，这表明了该学习策略的普适性。

---

第3章 训练细节

 论文在ImageNet scene parsing challenge 2016, PASCAL VOC 2012,Cityscapes 三个数据集上做了实验。

项目	设置
学习率	采用“poly”策略，即 $lr=l{r}_{base}\times (1-\frac{iter}{ma{x}_{iter}}{)}^{power}$，设置$l{r}_{base}=0.01,power=0.9$
迭代次数	ImageNet上设置150K，PASCAL VOC设置30K，Cityscapes设置90K
数据增强	随机翻转、尺寸在0.5到2之间缩放、角度在-10到10之间旋转、随机的高斯滤波
batchsize	设置batch=16
训练分支网络	设置辅助loss的权重为0.4

---

第4章 PSP与SPP的异同

（1）任务不同

 SPP即空间金字塔池化（Spatial Pyramid Pooling）：主要做图像分类和目标检测；

 PSP即金字塔场景解析（Pyramid Scene Parsing）：主要做语义分割，还需要上采样，进行逐像素的分类，讲究对不同的场景进行解析；

---

（2）包含关系

 PSP是针对整个网络而言的，整个网络的目的是要在进行语义分割的时候结合场景分析，整个网络称之为PSPNet，而PSPNet这个大的网络里面核心的构建是SPP，PSP是全局的网络架构，而SPP只是网络中的核心构成单元。

---

（3）思路类似

 二者都利用全局场景类别线索，广泛使用了空间金字塔池化技术，使得考虑浅层细小目标以及深层宏观整体目标考虑进来，使得最终的预测结果更为可靠。

---

第5章 Pytorch实现PSPNet

 参考资料：

  憨批的语义分割重制版3——Pytorch 搭建自己的PSPNet语义分割平台

---

 和论文的在backbone上有所不同，主要是品味金字塔池化模块的代码。

import torch
import torchvision.models as models
import torch.nn as nn
from torch.nn import functional as F


class PyramidPool(nn.Module):
    def __init__(self, in_channels, out_channels, pool_size):
        super(PyramidPool, self).__init__()
        self.features = nn.Sequential(
            nn.AdaptiveAvgPool2d(pool_size),
            nn.Conv2d(in_channels, out_channels, 1, bias=True),
            nn.BatchNorm2d(out_channels, momentum=0.95),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        size = x.shape
        output = F.upsample_bilinear(self.features(x), size[2:])
        return output


def initialize_weights(*models):
    for model in models:
        for module in model.modules():
            if isinstance(module, nn.Conv2d) or isinstance(module, nn.Linear):
                nn.init.kaiming_normal(module.weight)
                if module.bias is not None:
                    module.bias.data.zero_()
            elif isinstance(module, nn.BatchNorm2d):
                module.weight.data.fill_(1)
                module.bias.data.zero_()


class PSPNet(nn.Module):
    def __init__(self, num_classes, pretrained=True):
        super(PSPNet, self).__init__()
        print("initializing model")

        self.resnet = models.resnet50(pretrained=pretrained)

        self.layer5a = PyramidPool(2048, 512, 1)
        self.layer5b = PyramidPool(2048, 512, 2)
        self.layer5c = PyramidPool(2048, 512, 3)
        self.layer5d = PyramidPool(2048, 512, 6)

        self.final = nn.Sequential(
            nn.Conv2d(4096, 512, 3, padding=1, bias=False),
            nn.BatchNorm2d(512, momentum=.95),
            nn.ReLU(inplace=True),
            nn.Dropout(.1),
            nn.Conv2d(512, num_classes, 1),
        )

        initialize_weights(self.layer5a, self.layer5b, self.layer5c, self.layer5d, self.final)

    def forward(self, x):
        size = x.size()
        x = self.resnet.conv1(x)
        x = self.resnet.bn1(x)
        x = self.resnet.relu(x)
        x = self.resnet.layer1(x)
        x = self.resnet.layer2(x)
        x = self.resnet.layer3(x)
        x = self.resnet.layer4(x)

        x = self.final(torch.cat([
            x,
            self.layer5a(x),
            self.layer5b(x),
            self.layer5c(x),
            self.layer5d(x),
        ], 1))

        return F.upsample_bilinear(x, size[2:])

---
