1 普遍的耦合模方程及说明

普遍的耦合模方程可由麦克斯韦方程组推导得出：

(1)

(2)

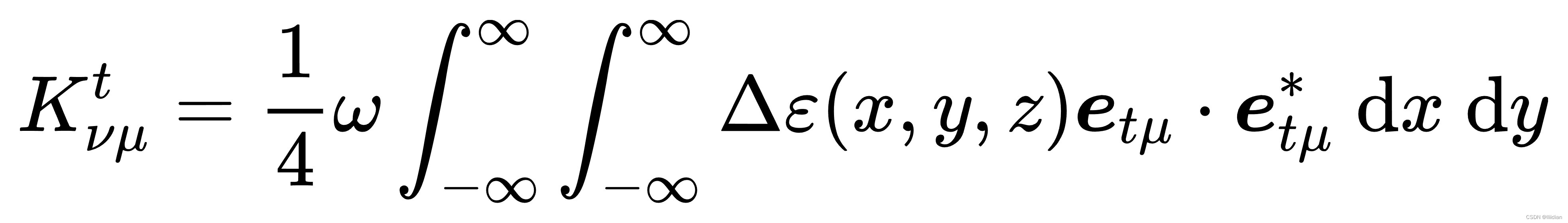

其中， $t$ 表示横向（及光纤截面方向）， $z$ 表示纵向（及光纤传播方向）， $v,\mu$ 为模式序数。 $A_{v}$ 和 $B_{v}$ 为模式 $v$ 的前向（沿z方向）和后向（沿-z方向）传输的横向模场分量的幅值； $A_{\mu}$ 和 $B_{\mu}$ 为模式 $v$ 的前向和后向传输的横向模场分量的幅值; $\beta_{v}$ 和 $\beta_{\mu}$ 为模式 $v$ 和 $\mu$ 的传播常数， $\beta=k_{0}n_{eff}$ ， $k_{0}=\frac{2\pi}{\lambda}$ ，为真空中的波数， $\lambda$ 为波长， $n_{eff}$ 为有效折射率， $K_{v\mu}^{t}$ 和 $K_{v\mu}^{z}$ 分别是模式 $v$ 和 $\mu$ 之间的横向和纵向分量的耦合系数。 $K_{v\mu}^{t}$ 和 $K_{v\mu}^{z}$ 分别为：

（3）

（4）

其中， $\omega$ 为光波的角频率； $e_{tv}$ 和 $e_{t\mu}$ 分别为模式 $v$ 和 $\mu$ 的电场横向矢量分量； $\Delta \varepsilon(x,y,z)$ 为光波导中由于扰动引起的介电常数改变量， $\Delta \varepsilon(x,y,z)\approx 2\varepsilon n\Delta n(x,y,z)$ ， $n$ 为未受扰动时的折射率， $\Delta n(x,y,z)$ 为折射率改变量。 $K_{v\mu}^{z}$ 比 $K_{v\mu}^{t}$ 小得多，通常可以忽略。式（1）和式（2）为普遍的耦合模方程，大多数情况下，可以得以简化。

2 均匀光纤布拉格光栅耦合模方程及求解

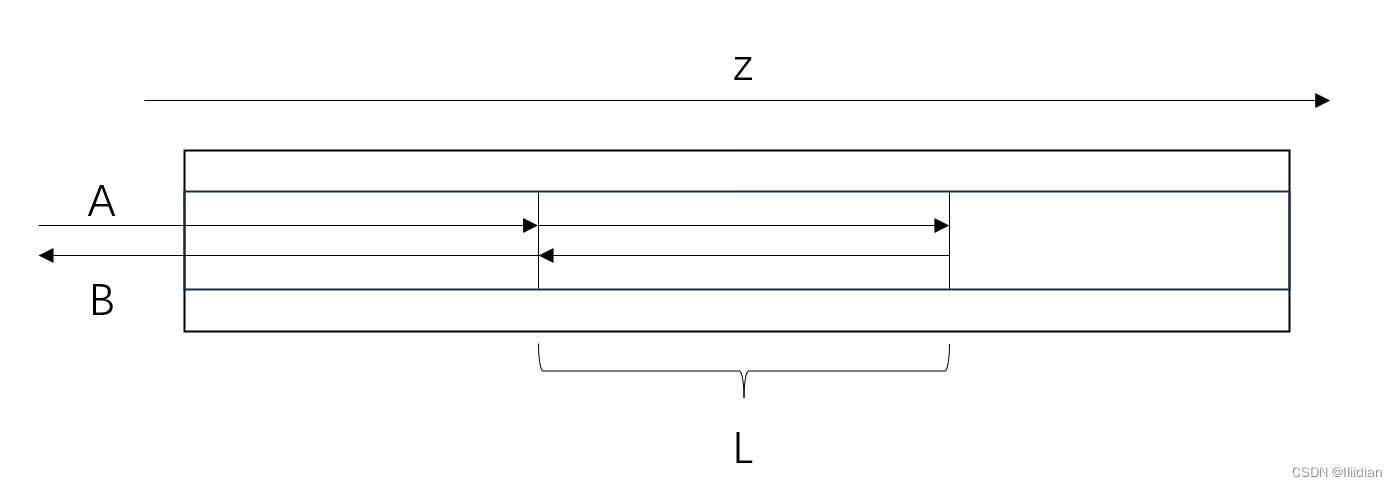

均匀光纤布拉格光栅（FBG）的图示如下：

图1 均匀布拉格光栅示意图

光纤布拉格光栅使沿z轴传播的纤芯模和沿-z轴方向传播的纤芯模产生耦合。耦合模方程为：

（5）

（6）

其中， $K_{12}^{}=K_{21}^{*}$ ；前行模和后行模的自耦合系数相等，统一记为 $K_{11}$ 。

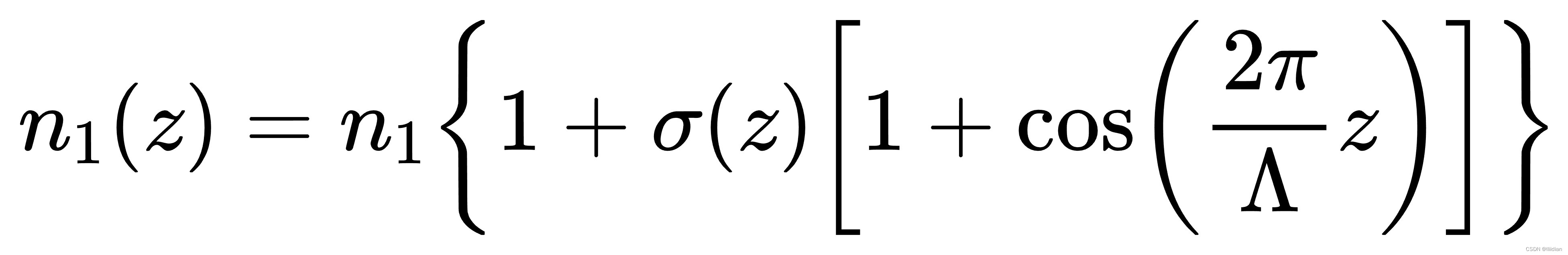

紫外光刻写的均匀正弦光纤布拉格光栅，折射率该变量为：

（7）

其中 $\wedge$ 为光栅的周期， $\sigma(z)$ 为折射率调制的缓变包络，通常称为切趾或切趾函数。实际制作的光栅的折射率分布接近方波分布，这里相当于只取傅里叶展开的第一项。折射率改变量：

(8)

其中 $\Delta n=n_1 \sigma (z)$ 。

将折射率该变量（8）式带入横向耦合系数（3）式，得到：

（9）

其中：

（10）

这里， $Z_0=\sqrt{\mu_0/\varepsilon_0 } =376.73\Omega$ ， $\mu_0$ 和 $\varepsilon _0$ 分别为真空中磁导率和介电常数；当下标相同时， $\kappa _{v\mu}(z)$ 为自耦合系数，不同时为互耦合系数； $\overline{\delta_{eff}}$ 表示有效折射率该变量，反映折射率调制深度，定义为：

（11）

可以看出当波长一定，折射率调制深度 $\overline{\delta_{eff}}$ 越大，耦合系数 $\kappa _{v\mu}(z)$ 越大。对于均匀光纤光栅，只有纤芯模间的耦合，对单模光纤， $v=\mu=1$ 。把 $K_{v\mu}^{t}$ 带入耦合模方程（5）和（6）并利用欧拉公式，会出现 $e^{\pm (2\beta\pm\frac{2\pi}{\lambda})}$ 项。在耦合模方程中，只有当指数项为0时才会出现强耦合，因此只取指数项会为0的项，得到简化后的耦合模方程：

(12)

(13)

其中：

$\delta=\beta-\frac{\pi}{\lambda}$

$\kappa = \frac{\kappa_{12}}{2} =\frac{\kappa_{21}^{*}}{2}=k_0\overline{\delta_{n_{eff}}}/2=\frac{\pi}{\lambda}\delta_{n_{eff}}$

$\kappa_{11}=\frac{2\pi}{\lambda}\delta_{n_{eff}}$

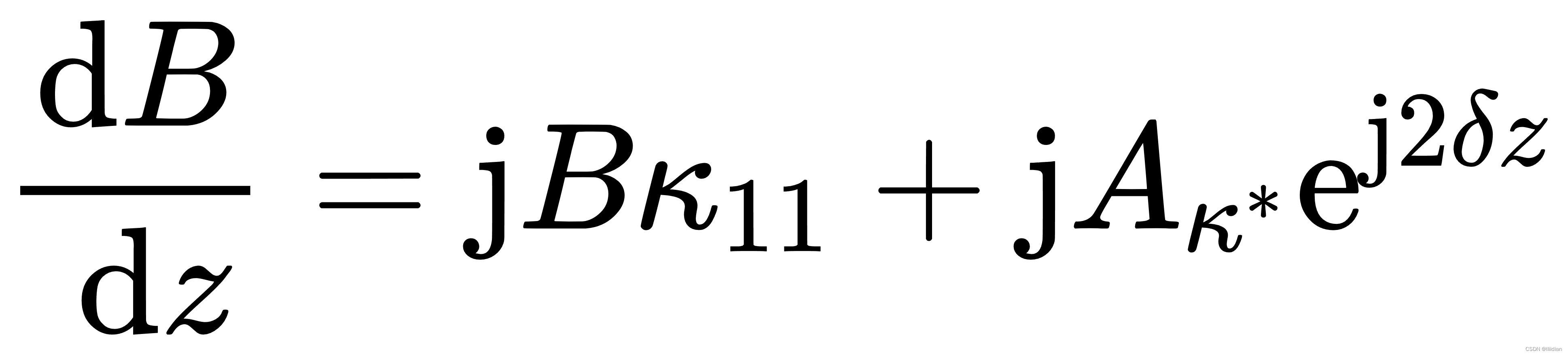

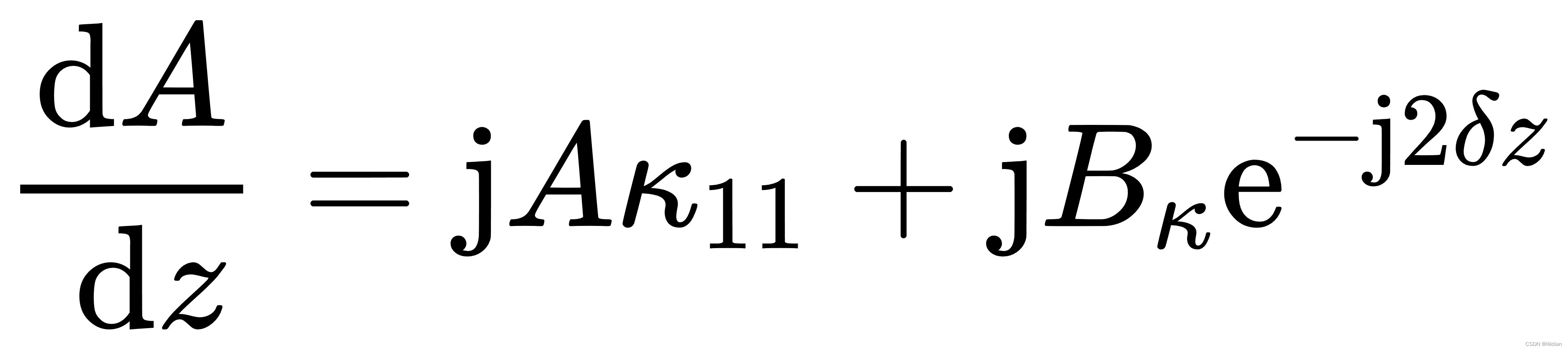

起主要作用的是第二项，自耦合系数 $\kappa_{11}$ 可以忽略，得到：

(14)

(15)

设栅区分布在0~L，将（14）和（15）式化为两个二阶常微分方程，取边界条件 $z=0$ 时， $A=A(0)$ ； $z=L$ 时， $A=A(0)$ ，可以得到方程的解 $A(z)$ 和 $B(z)$ ，解方程过程下一篇讲述。

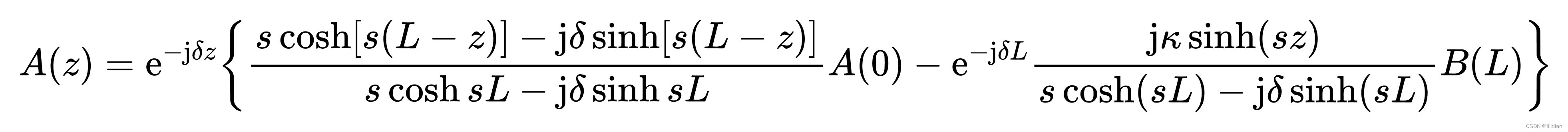

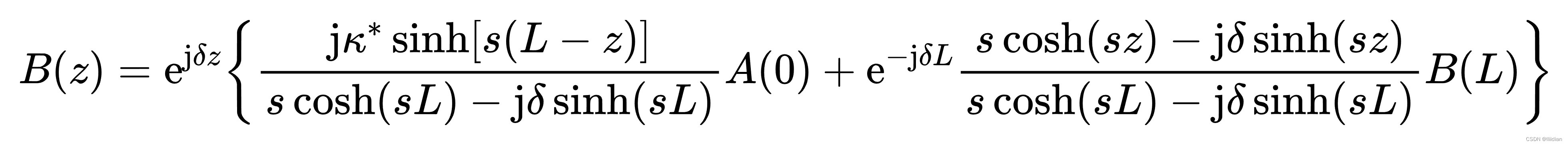

当 $\kappa^2 > \delta^2$ 时，

（16）

（17）

其中， $s^2=\delta^2-\kappa\kappa^*=\delta^2-\kappa^2$ 。对一般情况可以取 $A(0)=1$ ， $B(L)=0$ ，则得到均匀光纤布拉格光栅的反射率和透射率：

（18）

（19）

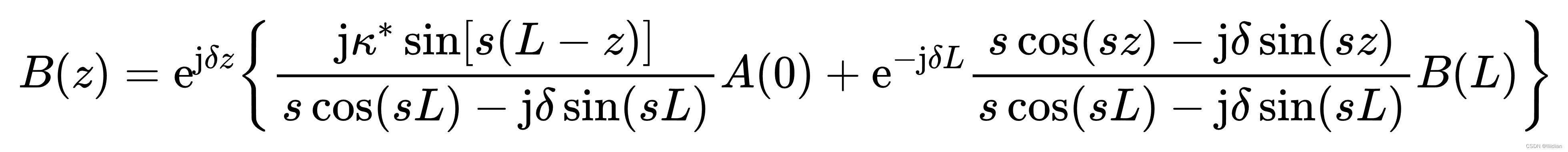

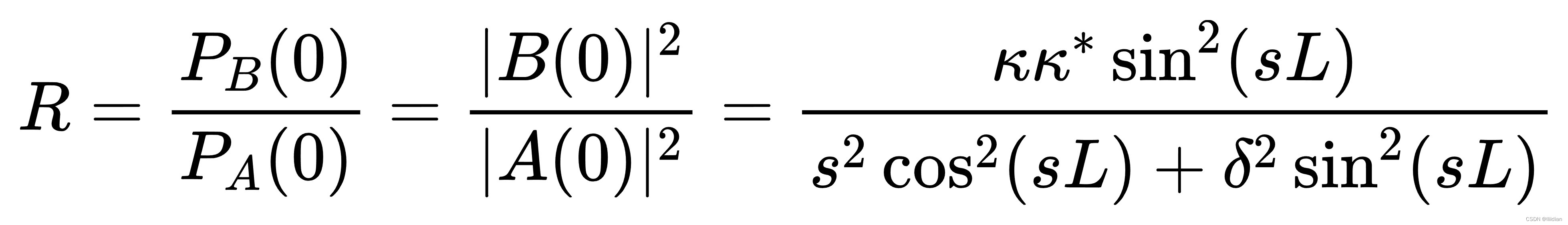

当 $\kappa^2 > \delta^2$ 时，

(20)

(21)

(22)

(23)

均匀光纤布拉格光栅中的两个模为相反方向传输的纤芯模，相位匹配条件为 $\delta=0$ ，则：

(24)

利用 $\beta=k_{0}n_{eff}$ 则可以将（24）式写为：

(25)

3 均匀光纤布拉格光栅反射谱和透射谱的MATLAB数值仿真

根据(18)、(19)、(22)和(23)式，获得反射率和透射率的MATLAB计算函数如下：

function [R, R_max, kl] = FBGreflectivity(n_eff, L, lambda_Brag, delta_neff, lambda)
    %-------------输入变量--------------------------------
    % n_eff ---------------有效折射率
    % L -------------------栅区长度
    % lambda_Brag ---------光栅中心波长
    % delta_neff ----------折射率变化量
    % lambda --------------波长
    %-------------输出变量-------------------------------
    % R -------------------反射率
    % R_max ---------------反射率最大值
    % kl ------------------互耦合系数与栅区长度的乘积
    %----------------------------------------------------

    beta = (2 * pi ./ lambda) * n_eff; % 传播常数
    disp("周期:" + (lambda_Brag / (2 * n_eff)));
    delta = beta - (pi / (lambda_Brag / (2 * n_eff)));
    kappa = pi ./ lambda * delta_neff; % 互耦合系数

    if (kappa.^2 > delta.^2)
        s = sqrt(kappa.^2 - delta.^2);
        R = (kappa .* conj(kappa) .* sinh(s .* L).^2) ./ ((s.^2) .* cosh(s .* L).^2 + delta.^2 .* sinh(s .* L).^2);
    else
        s = sqrt(delta.^2 - kappa.^2);
        R = (kappa .* conj(kappa) .* sin(s .* L).^2) ./ ((s.^2) .* cos(s .* L).^2 + delta.^2 .* sin(s .* L).^2);
    end

    kl = kappa * L;
    R_max = tanh(kl);
end

function [T, T_max, kl] = FBGtransmission(n_eff, L, lambda_Brag, delta_neff, lambda)
    %-------------输入变量--------------------------------
    % n_eff ---------------有效折射率
    % L -------------------栅区长度
    % lambda_Brag ---------光栅中心波长
    % delta_neff ----------折射率变化量
    % lambda --------------波长
    %-------------输出变量-------------------------------
    % R -------------------反射率
    % R_max ---------------反射率最大值
    % kl ------------------互耦合系数与栅区长度的乘积
    %----------------------------------------------------

    beta = (2 * pi ./ lambda) * n_eff; % 传播常数
    disp("周期:" + (lambda_Brag / (2 * n_eff)));
    delta = beta - (pi / (lambda_Brag / (2 * n_eff)));
    kappa = pi ./ lambda * delta_neff; % 互耦合系数

    if (kappa.^2 > delta.^2)
        s = sqrt(kappa.^2 - delta.^2);
        T = s.^2 ./ ((s.^2) .* cosh(s .* L).^2 + delta.^2 .* sinh(s .* L).^2);
    else
        s = sqrt(delta.^2 - kappa.^2);
        T = s.^2 ./ ((s.^2) .* cos(s .* L).^2 + delta.^2 .* sin(s .* L).^2);
    end

    kl = kappa * L;
    T_max = tanh(kl);
end

主程序代码如下：

clear all;
clc;

n_eff = 1.5;                % 光栅有效折射率
L = 2e-2;                   % 光栅长度
lambda_Brag = 1550e-9;      % 光栅中心波长
delta_neff = 1.2e-4;        % 有效折射率该变量
lambda = linspace(1548e-9, 1552e-9, 10000); % 波长范围

[R1, R1_max] = FBGreflectivity(n_eff, L, lambda_Brag, delta_neff, lambda);
[T1, T1_max] = FBGtransmission(n_eff, L, lambda_Brag, delta_neff, lambda);

n_eff = 1.5;                % 光栅有效折射率
L = 2e-3;                   % 光栅长度
lambda_Brag = 1550e-9;      % 光栅中心波长
delta_neff = 1.2e-3;        % 有效折射率该变量
lambda = linspace(1548e-9, 1552e-9, 10000); % 波长范围

[R2, R2_max] = FBGreflectivity(n_eff, L, lambda_Brag, delta_neff, lambda);
[T2, T2_max] = FBGtransmission(n_eff, L, lambda_Brag, delta_neff, lambda);

% 绘制图形
figure(1);
subplot(2, 1, 1);
plot(lambda, real(R1), 'b');
xlabel('波长/m');
ylabel('反射率');
title('均匀光纤布拉格光栅反射率');
subplot(2, 1, 2);
plot(lambda, real(R2), 'b');
xlabel('波长/m');
ylabel('反射率');
title('均匀光纤布拉格光栅反射率');
grid on;

figure(2);
subplot(2, 1, 1);
plot(lambda, real(T1), 'R');
xlabel('波长/m');
ylabel('反射率');
title('均匀光纤布拉格光栅透射率');
subplot(2, 1, 2);
plot(lambda, real(T2), 'R');
xlabel('波长/m');
ylabel('反射率');
title('均匀光纤布拉格光栅透射率');
grid on;

注意，主程序中各参数得到赋值时需要将单位转化为同一量纲。绘出的FBG反射率和透射率图如下：

图2 MATLAB绘制的均匀FBG反射率图

图3 MATLAB绘制的均匀FBG透射率图

参考文献：《光纤光栅基础理论与传感技术》张自嘉著.北京科学出版社.2009

欢迎在评论区批评指正，谢谢观看，要是有个赞就更好了╭ ( `∀´ )╯
