L1-Ansys WorkBench学习笔记-孔板应力应变分析

一、仿真任务参数

1. 孔板外形尺寸为120*60*10，中心孔直径为30。
2. 孔板左侧为固定侧，右侧所受应力100,000N。
3. 孔板材料为结构钢，材料屈服强度为250MPa。
4. ①模型简化→②CAD设计模型转为CAE分析模型→③分析类型选择→④材料加载→⑤约束、载荷及接触状态→⑤网格划分→⑥求解→⑦后处理。

二、仿真步骤

2.0 仿真分析主要流程

①建立并导入三维模型→②分析类型选择→③加载材料→④设置约束和载荷→⑤网格划分→⑥求解→⑦后处理。

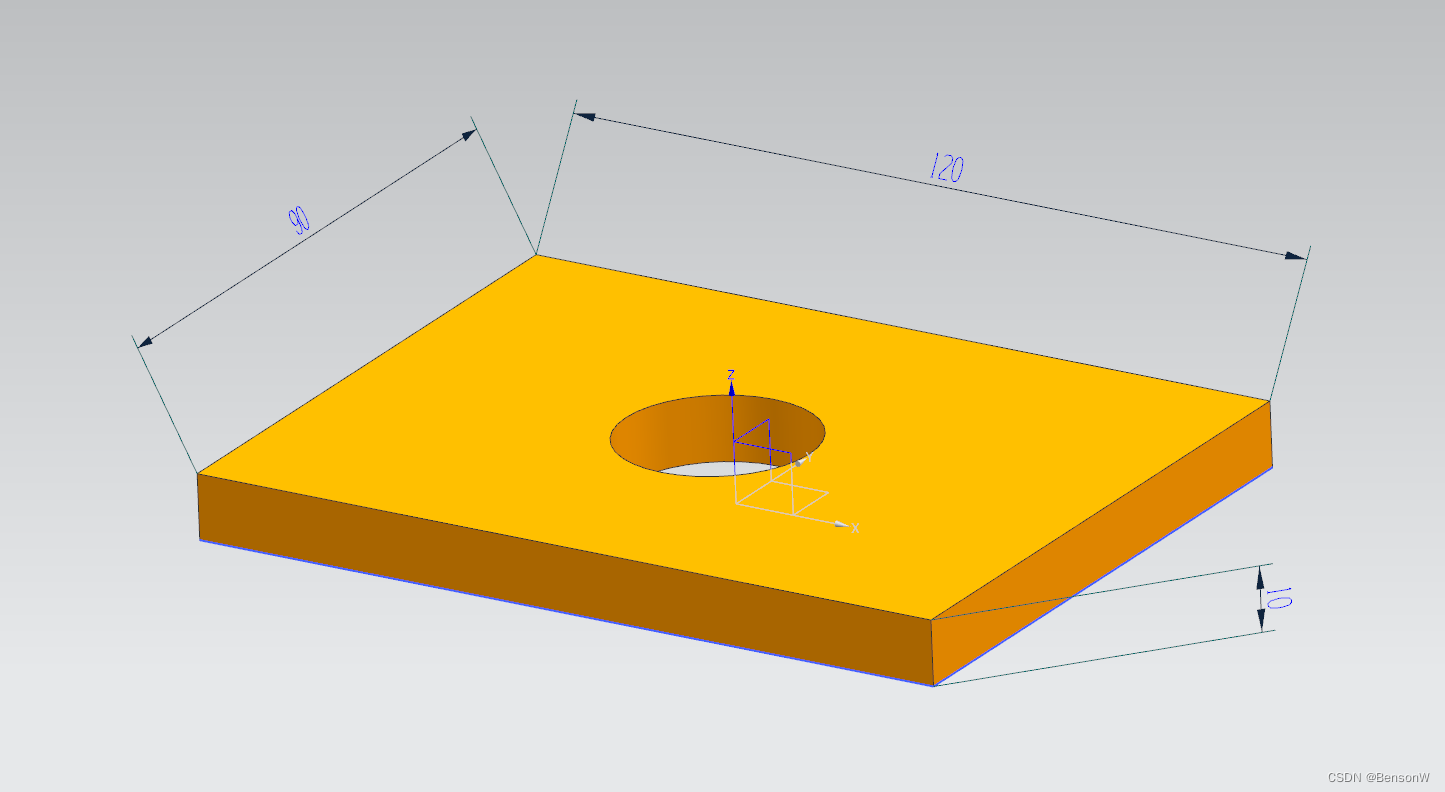

2.1 在UG中建立三维模型

2.2 选择分析类型模块（静态结构Static Structure）

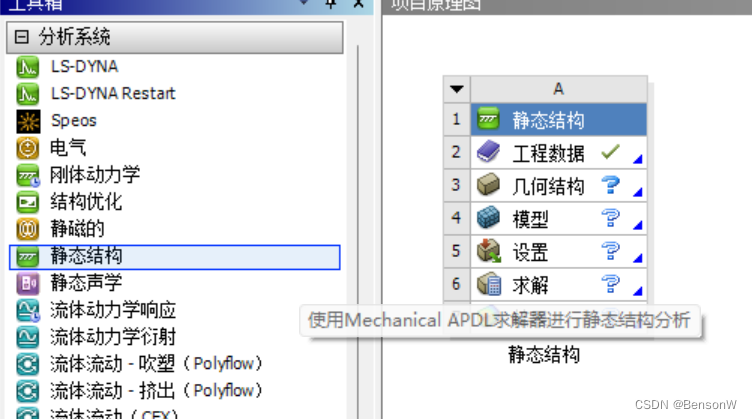

在ansys workbench里从工具箱中调出“静态结构”模块（Static Structure）

2.3 进行材料设置

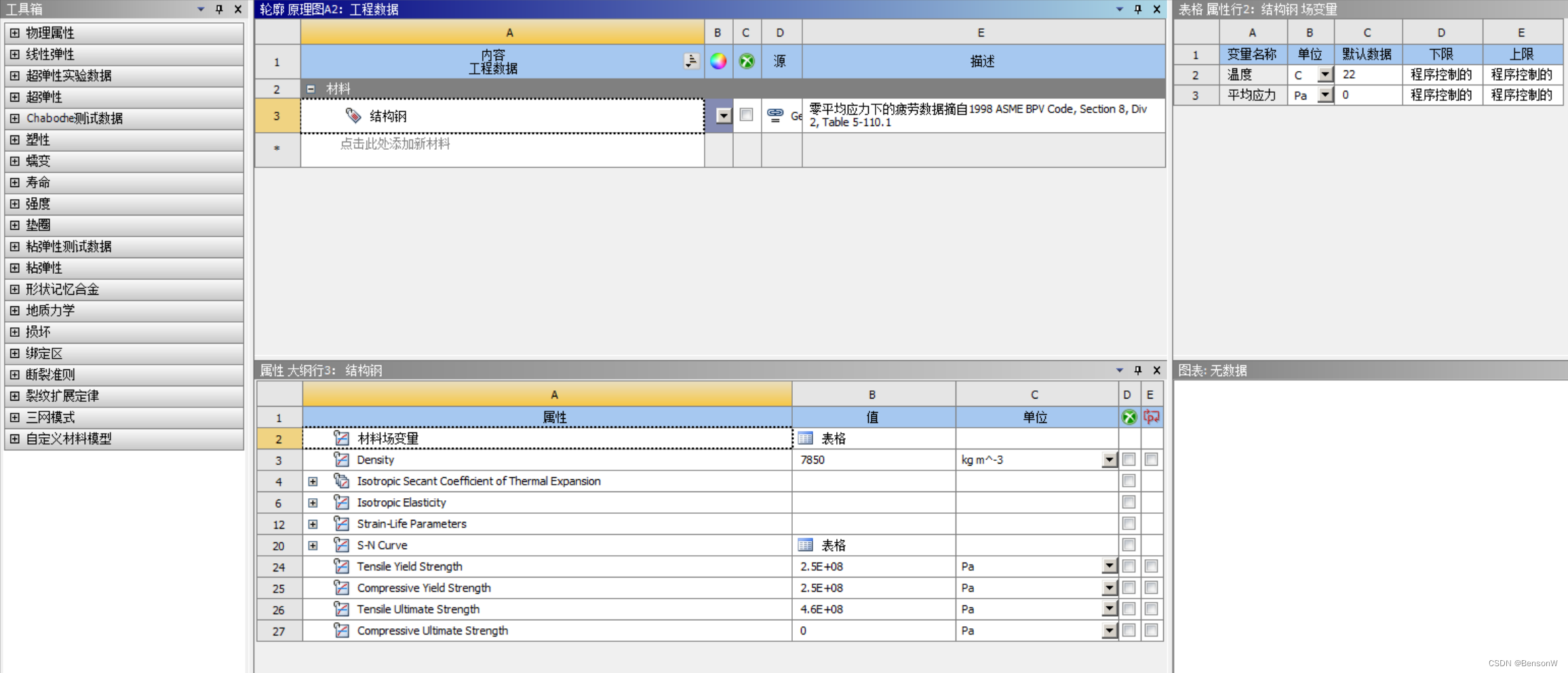

点击工程数据（Engineering Data），进入材料模块设置模型材料，本次仿真的材料即为结构钢，所以不进行修改。



2.4 导入模型

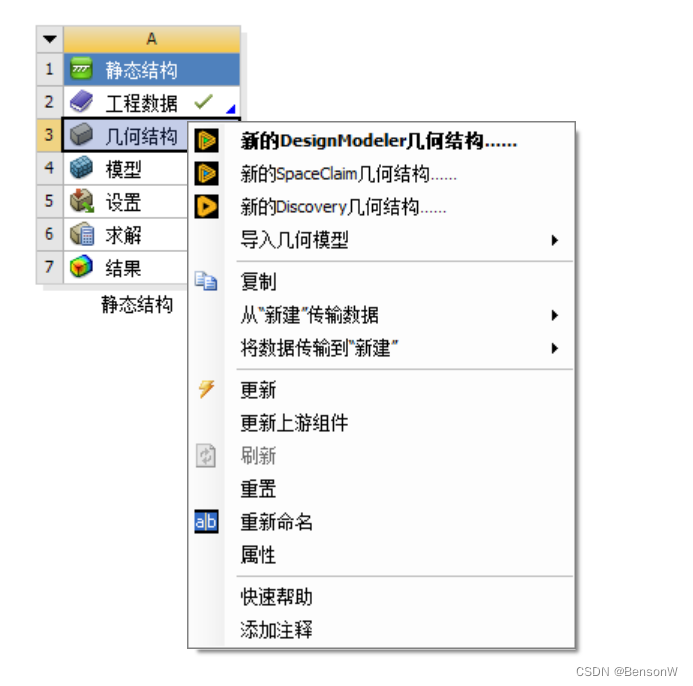

①右键点击接“几何结构”（Geometry），选择“新的DesignModeler几何结构”

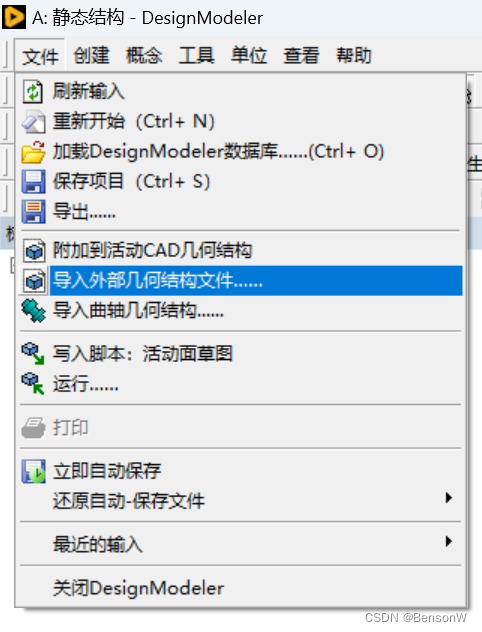

 ②在工具栏中的“文件”菜单中选择“导入外部几何结构文件”选择UG建立的三维模型文件（使用x_t

格式）

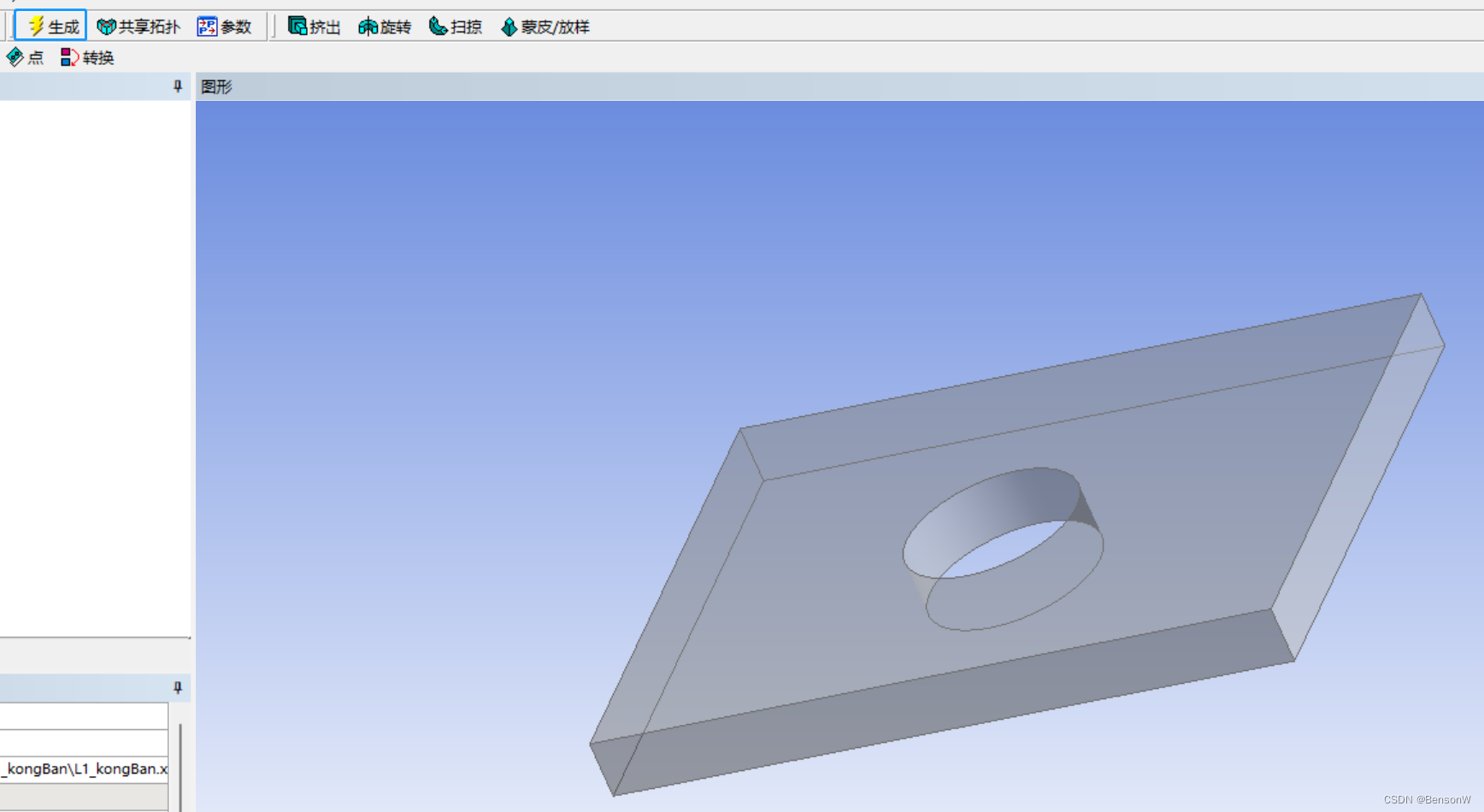

 ③点击“生产”按钮（Generate），完成模型转换。

 2.5 网格划分

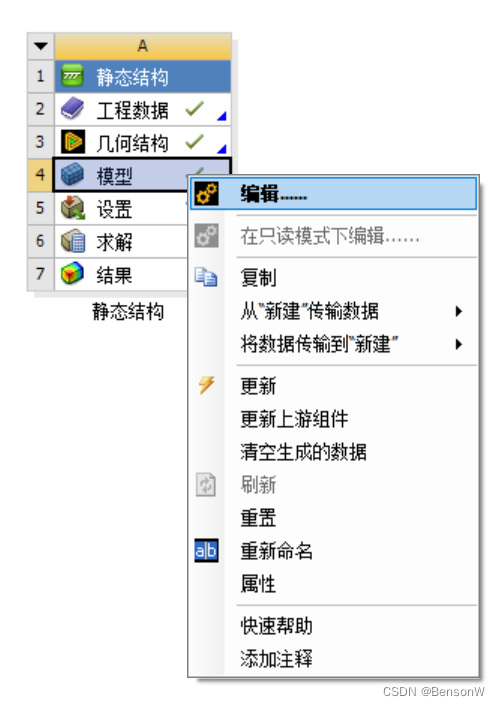

①右键“模型”（Model）选择“编辑”（Edit）。

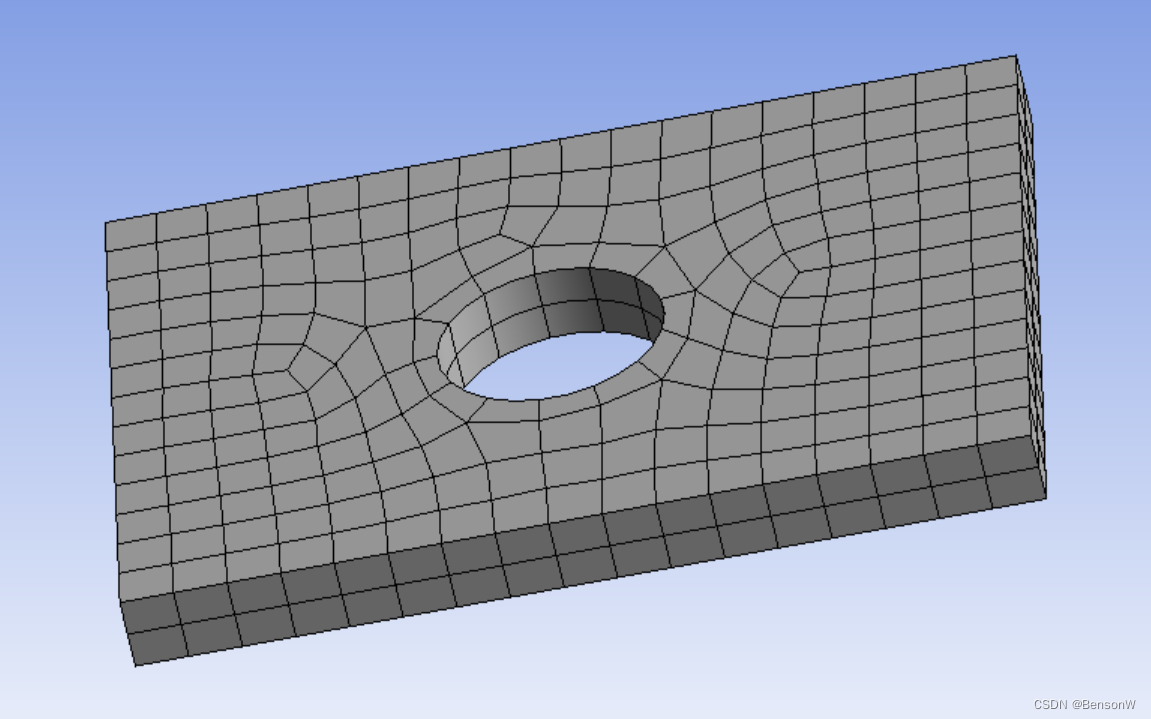

②在模型树右键点击“网格”（Mesh）选择“生成网格”（Generate Mesh），完成网格划分。

 2.6 设置作用力

①在模型树中右键点击“静态结构”（Static Structural），从“插入”（Insert）菜单中选择“力”（Force）。

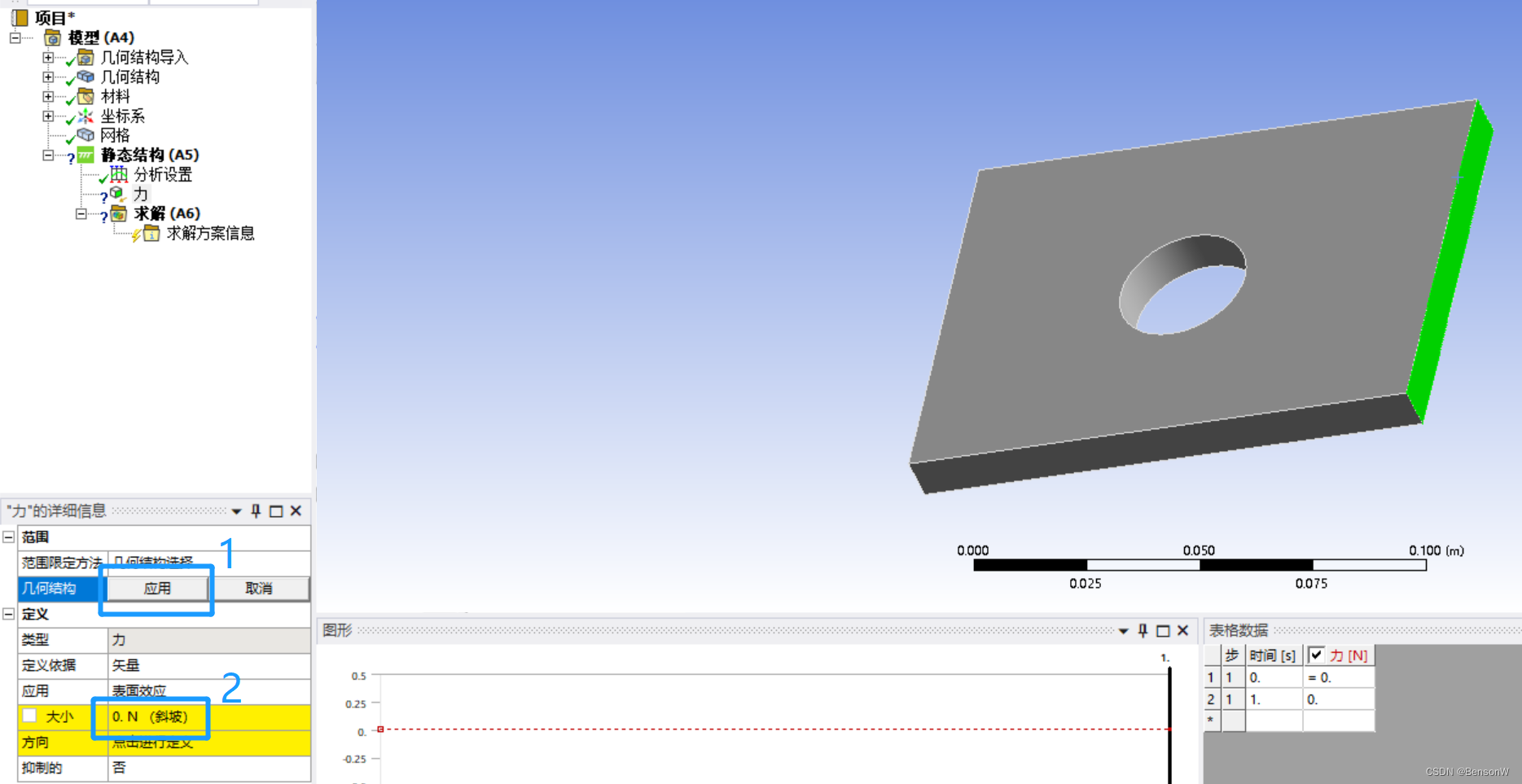

 ②点击孔板右侧实体面，点击“应用”，将改面设置为力的作用面，并在“大小”处设置力的数值为100,000N。

 2.7 设置固定支撑面

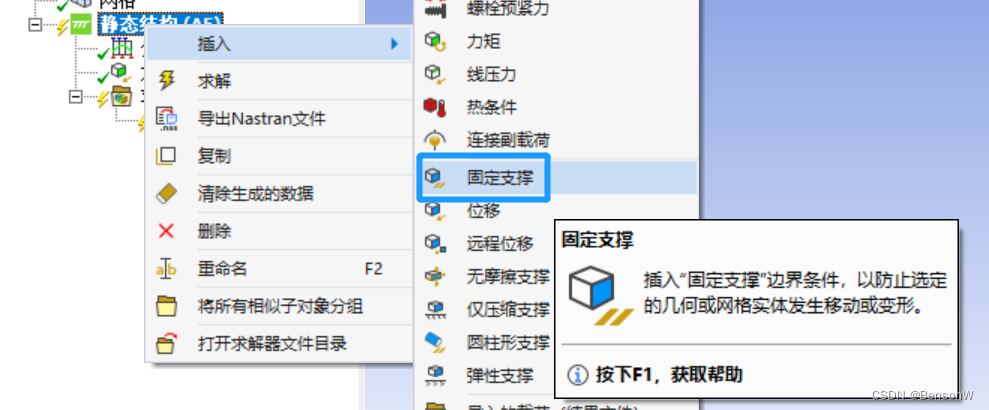

①在模型树中右键点击“静态结构”（Static Structural），从“插入”（Insert）菜单中选择“固定支撑面”（Fixed Support）。

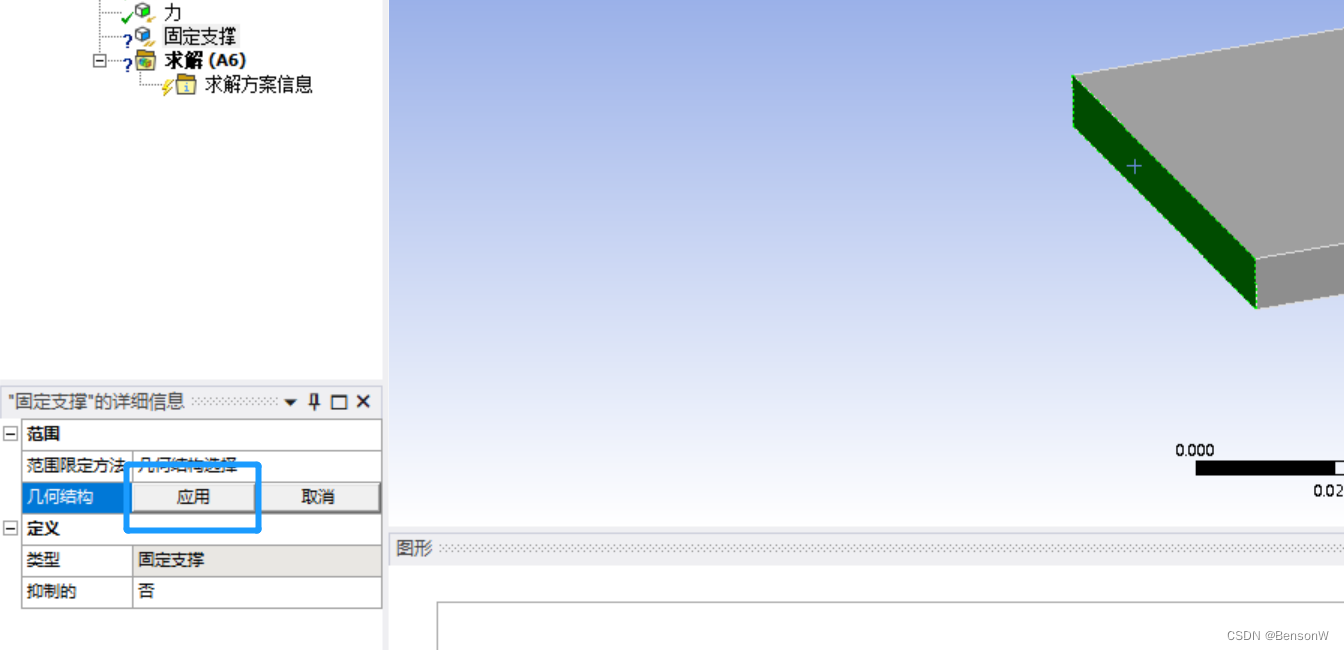

 ②选择支撑面后，点击应用，完成固定支撑面设置。

 2.8 求解

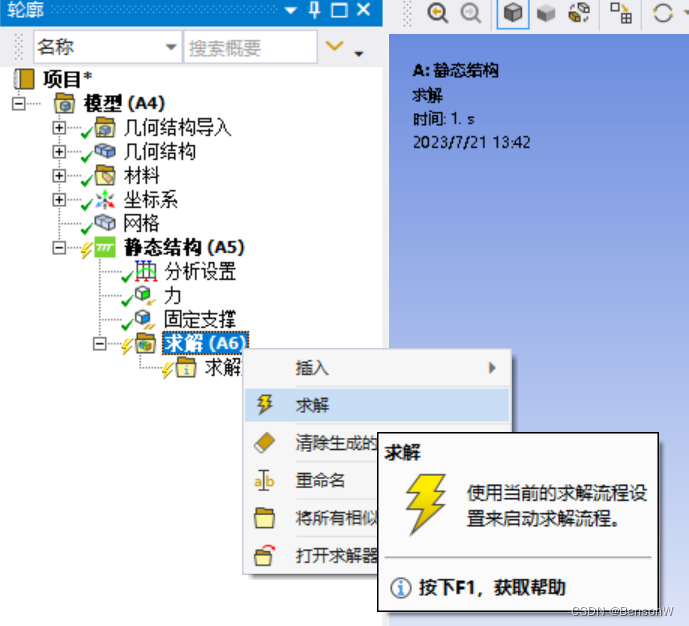

 ①在模型树中右键点击“求解”（Solution），从菜单栏中选择“求解”（Solve）。 （如果有防火墙弹窗，选择“允许”）

注：求解后是没有结果显示的，要进行后处理设置才会显示结果。

2.9 后处理

2.9.1  变形（Deformation）

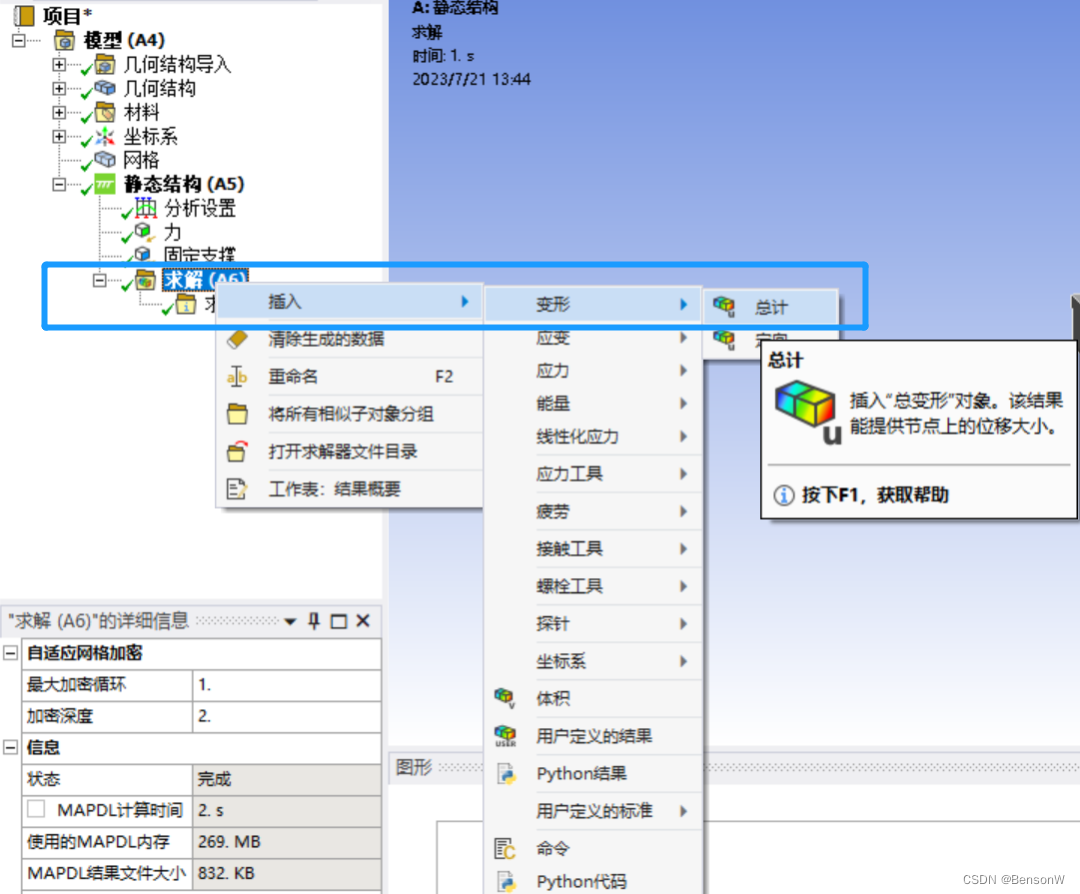

①在模型树中右键点击“求解”（Solution），从“插入”（Insert）菜单栏中选择“变形”（Deformation），再选择“总计”（Total）模式。

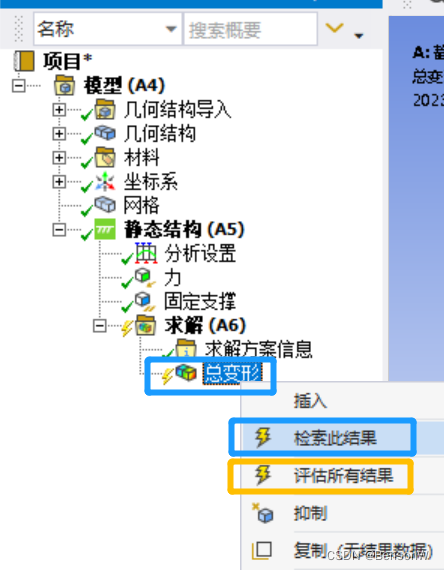

②在模型树中右键点击“总变形”（Total Deformationn）或“求解”（Solution），从菜单栏中菜单栏中选择“检索次结果”或“评估所有结果”（Evaluate All Results）。

2.9.2 结果
