Ansys workbench静应力分析基本流程

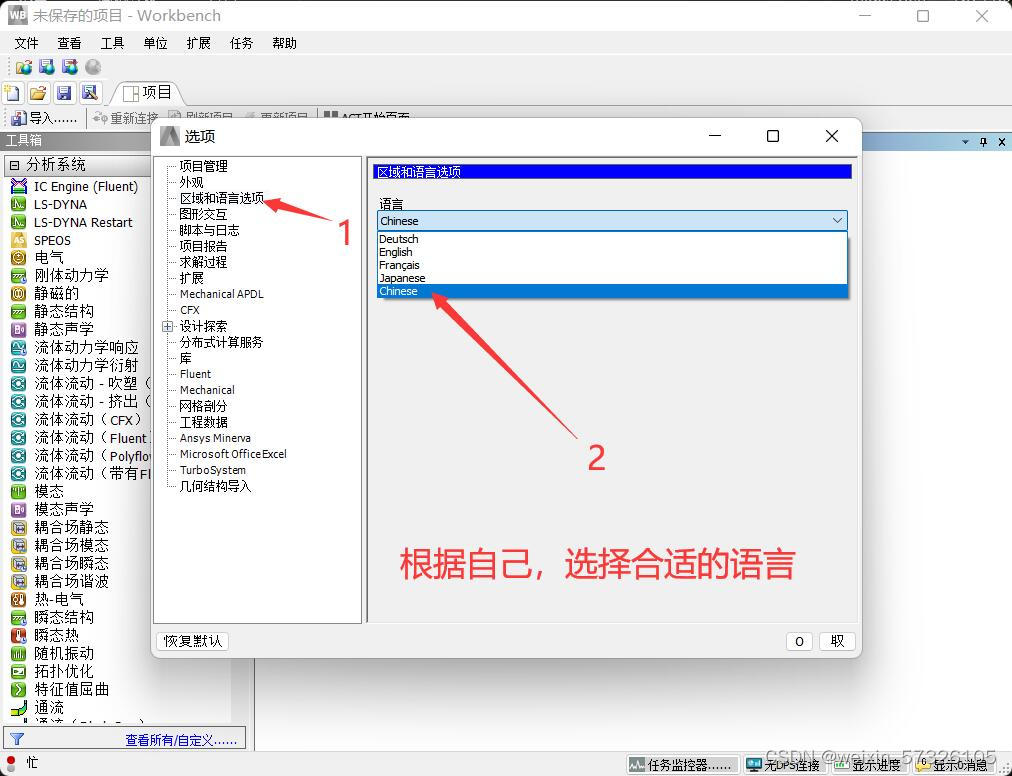

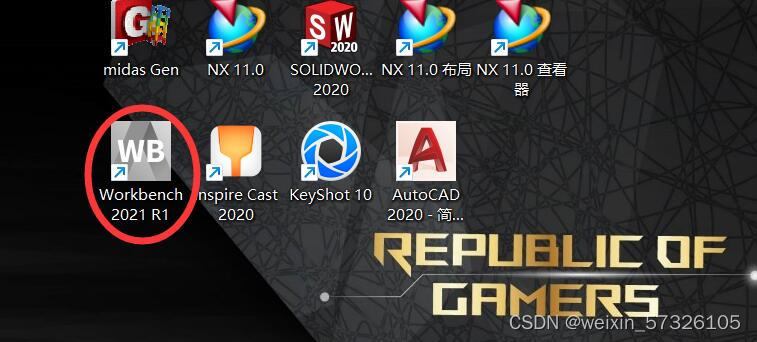

打开Ansys workbench适当调整界面语言

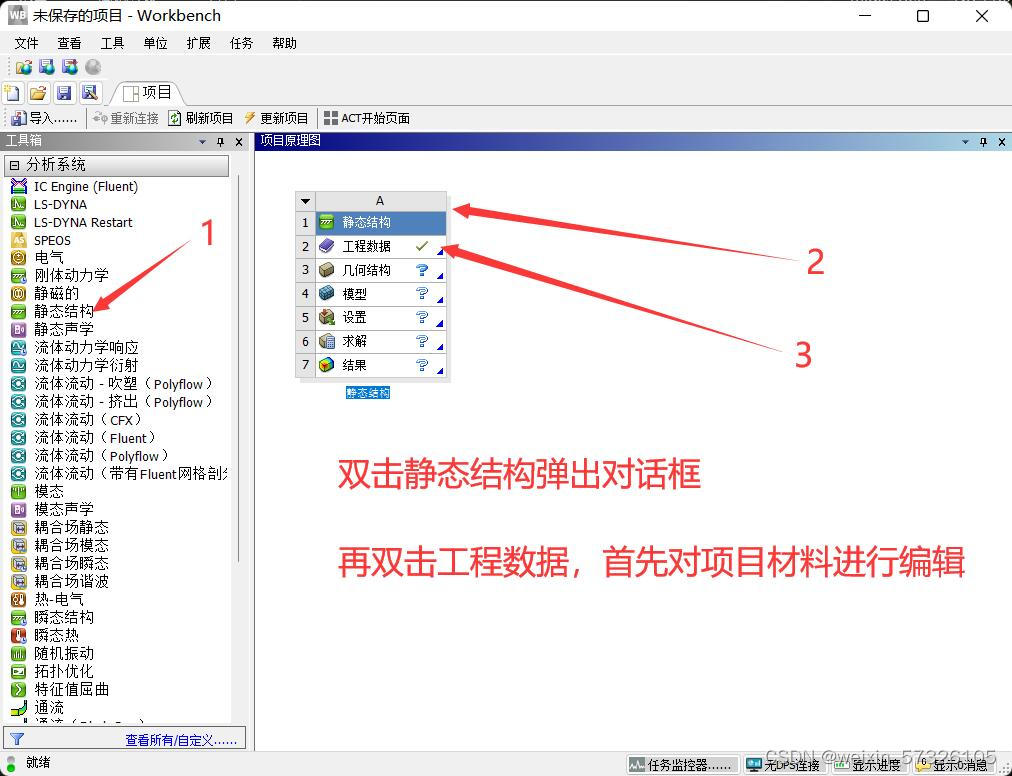

.csdnimg.cn/38205cc778044e0f85c8f040c9e40be9.jpeg#pic_center)插入静态结构模块

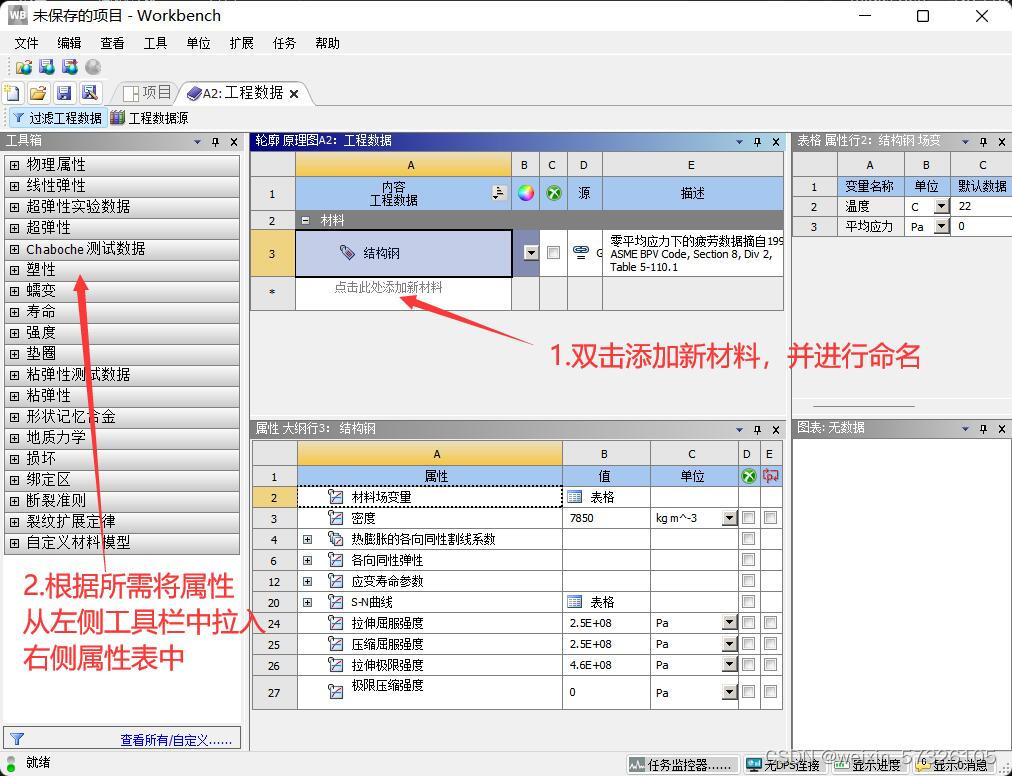

添加所需材料，根据所要计算的内容添加材料相关属性即可这里给推荐一个网站“人人文库”里搜索“常用工程材料属性”，查找所需材料属性
简单建模，也可以使用其他建模软件导出X-T格式的模型，然后导入到workbench中
加载建模模块后点击草图绘制调整视图平面

绘制简化模型，由于本次做的是简单梁模型，两端进行固定，中间两点受力，因此绘制四条线段，也可以绘制三条中间线要关于原点对称
约束每节的长度点击“概念”-横截面 选择所需截面，并进行约束

将截面应用到草图线上
查看截面


生成网格，单元尺寸根据建模尺寸进行调整，尺寸越小消耗的内存越高插入固定支撑，此处使用Ctrl将两点同时进行固定，当有铰连接时或者需要求解固定点支反力的时候，此处应根据实际情况添加多个约束

插入力

选择求解对象，求解对象较多时，先运行求解，分量多次进行计算




workbench静应力分析基本步骤就是如此。
