workbench应力应变曲线_workbench中Lsdyna跌落分析

作者：范文哲   CAE仿真工程师

workbench Ls-dyna跌落分析

      跌落分析是产品分析中经常遇到的一种分析，跌落分析需要显示动力学的方法来计算，最常用的软件就是ls-dyna，但是其前处理较为繁琐。自从ANSYS Workbench从18版集成了ls-dyna之后，可以让熟悉workbench软件操作界面的从业者对于显示动力学分析使用的更加方便，使ANSYS爱好者更加灵活的模拟跌落分析、大变形或显示动力学相关的实例，另外对于专业的ls-dyna从业者也可以进行模型的前处理和部分边界条件的设置，极大的方便了操作过程(公众号：CAE_ANSYS)。

     本实例以一个壳架为例，介绍了在workbench中如何使用Ls-dyan仿真产品的跌落现象，通过本实例，您将了解到以下内容：

1产品模型的建立方法和流程

2通过跌落分析向导设置跌落分析相关的参数

3理解跌落分析的基本流程

4求解查看后处理结果

 1.问题描述

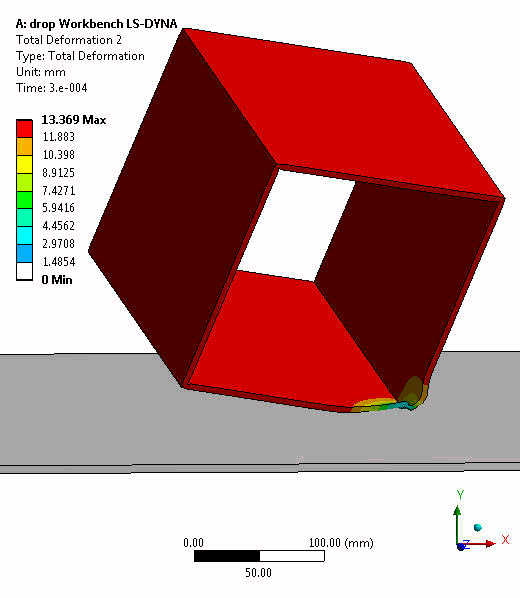

框架在一定的高度下落，撞击地面，引起框架的大变形，查看其变形和应力是否影响产品的性能。建立模型花费网格如图所示
