Cadence Allegro 17.4学习记录开始19-PCB Editor 17.4软件测量距离和查询操作

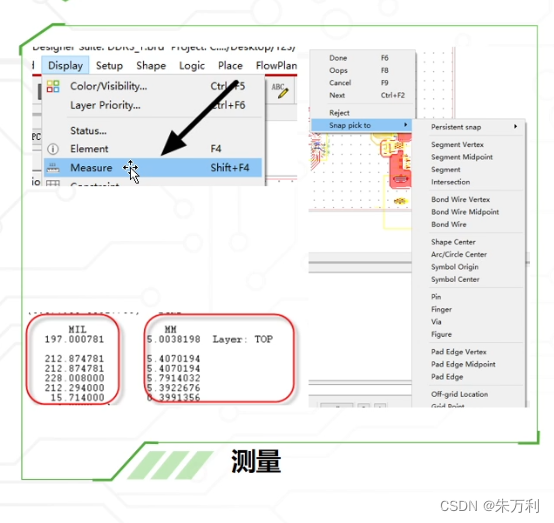

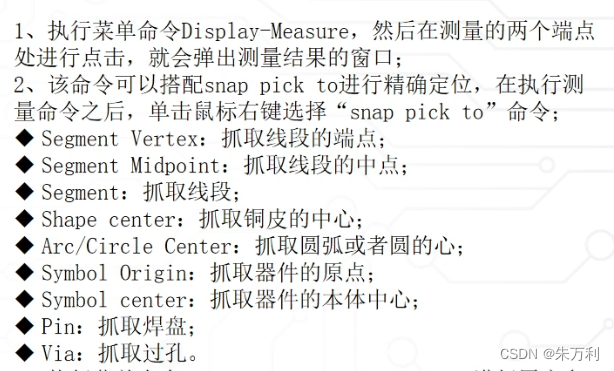

一:测量距离

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
操作步骤；

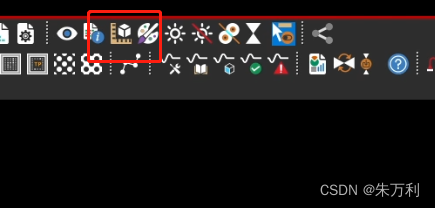

第一：选择命令
在这里插入图片描述
第二：选择需要操作的元素
在这里插入图片描述
第三：点击需要测量距离的元素就可以了
在这里插入图片描述

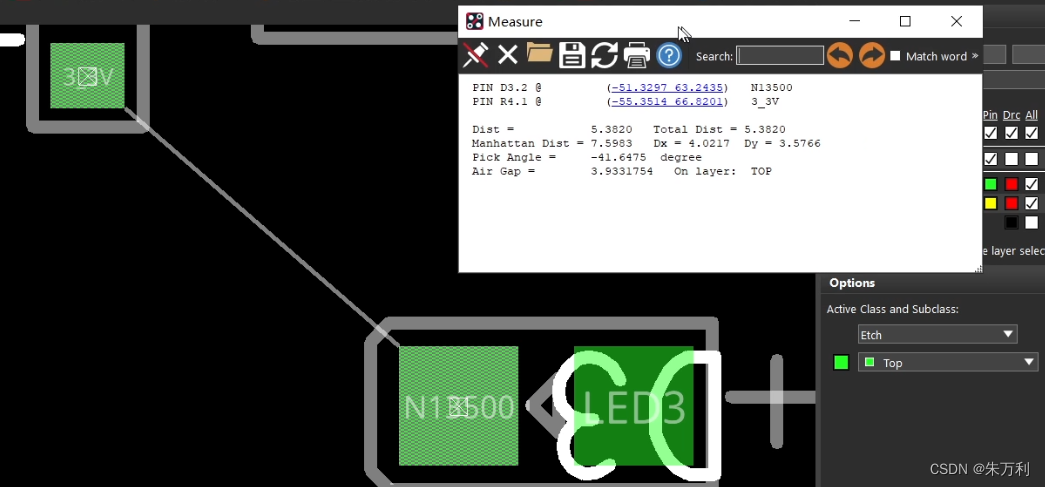

第四：弹出方框显示距离
在这里插入图片描述

页面上面距离的意思：
Dist：测量需要的距离 Total Dist：执行这次测量距离命令，测量多次的距离之和
Air Gap :边缘距离

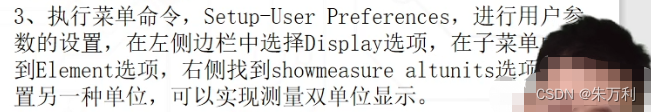

测量距离双单位显示：mm和mil一起显示

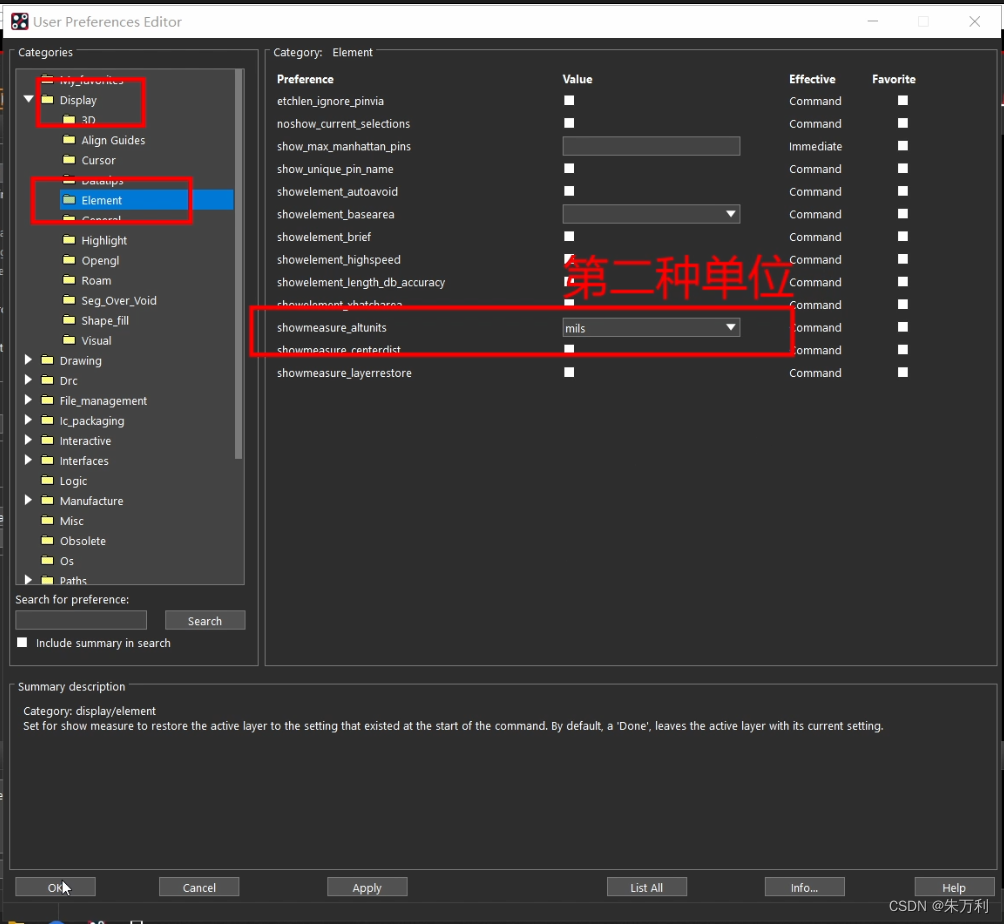

第一：在这里插入图片描述

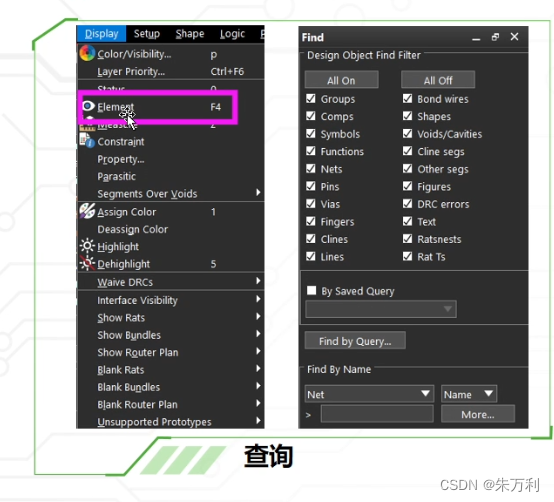

二：查询操作

在这里插入图片描述
在这里插入图片描述
