Altium Designer(AD)软件使用记录13-PCB布线部分之数据线的等长处理

Altium Designer(AD)软件使用记录13-PCB布线部分之数据线的等长处理

数据线的等长是点对点的等长,并没有拓扑结构。
等长目的是为了满足时序的匹配,我们需要进行数据线的等长。
允许存在一定的误差,SDRAM 允许±50mil

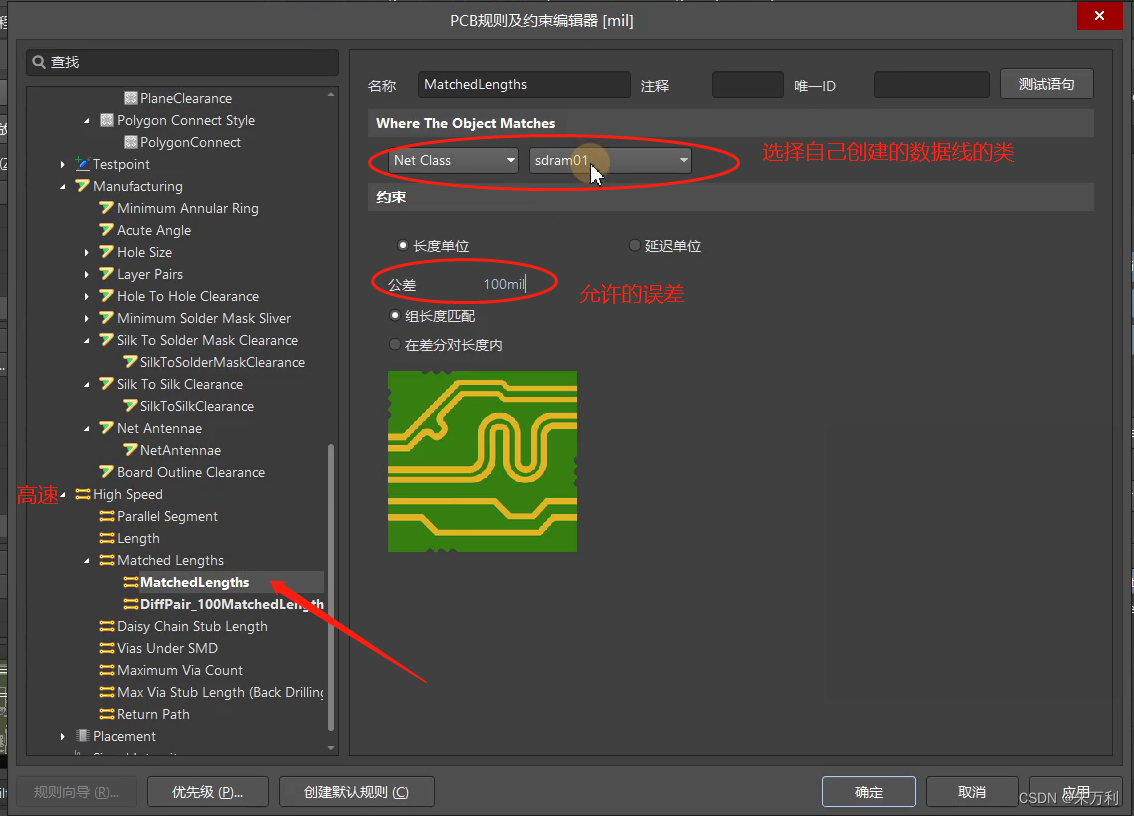

高速规则设置:
等长公差:

在这里插入图片描述
如果有多个数据线的类,就新建几个规则创建就可以了。

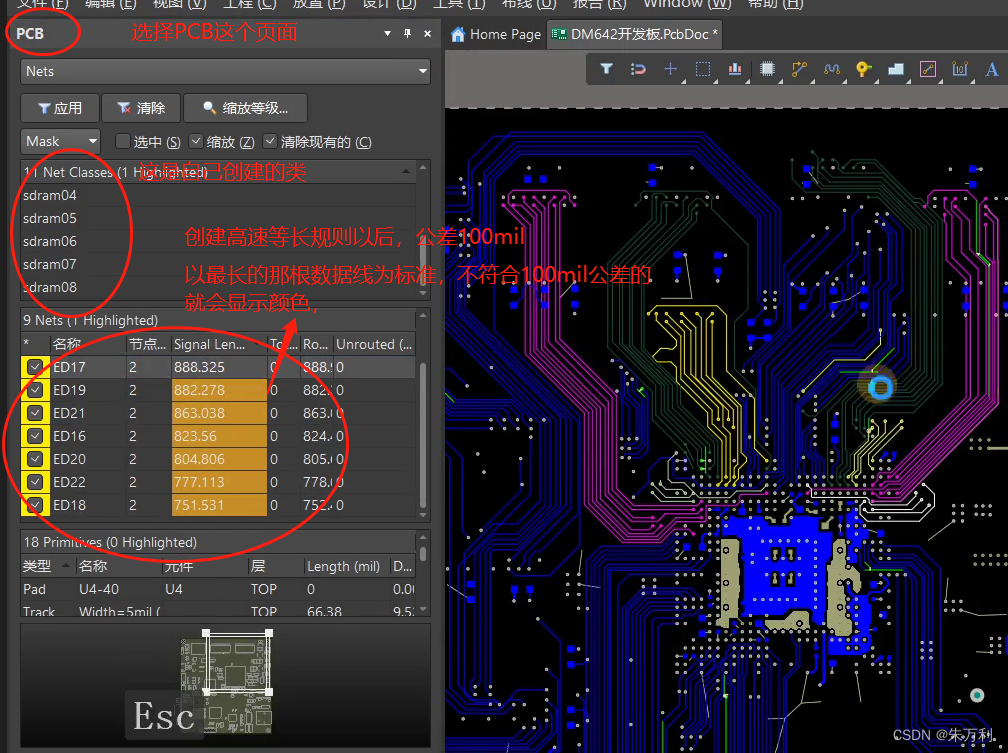

创建高速规则以后:
先找到最长的那根数据线,优化这个数据线,看能不能优化到最短的状态,。
优化好,就先打散后锁定这个数据线,就不能移动他了。
然后,就可以进行其他线跟这个数据线蛇形等长操作了。
Ctrl+鼠标中间,可以查看线的长度

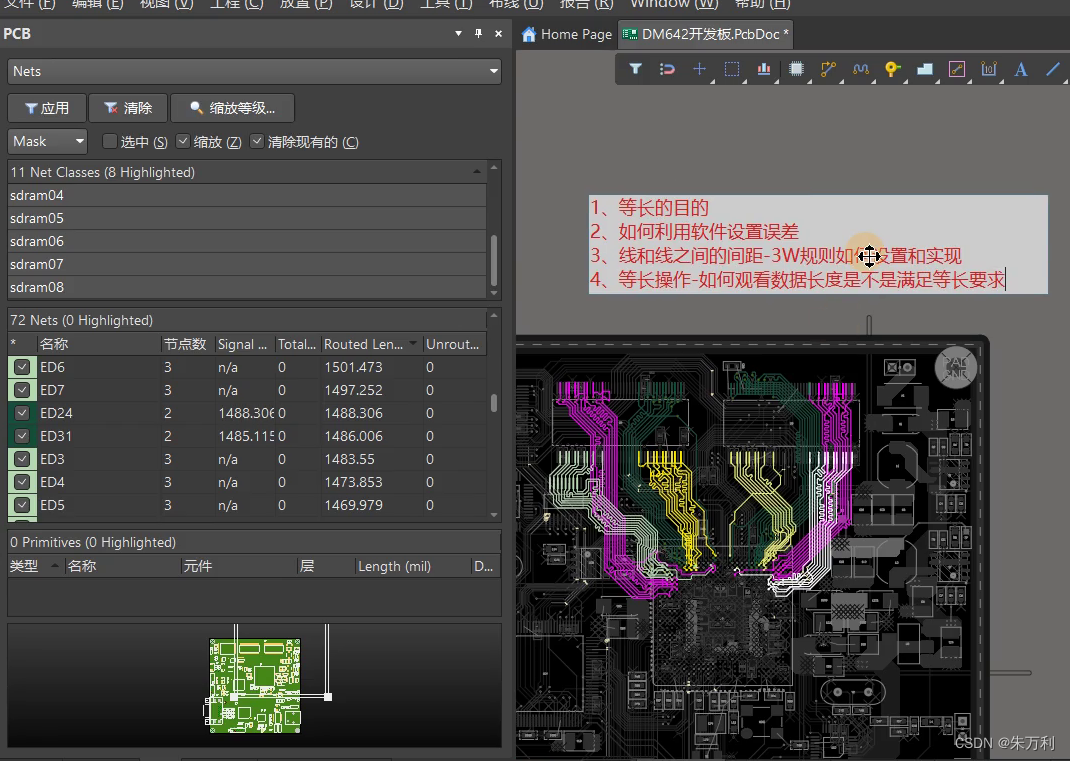

等长操作:(UR快捷键)
等长时,线和线之间需要满足3W原则。
绕蛇形等长线时,可以看情况添加一个阻碍线,使等长线往你想走的方向绕。
等长线,要一根一根的进行绕等长。
等长完一根,就可以进行打散后锁定线。

在这里插入图片描述
在这里插入图片描述
