Buck电路simulink仿真

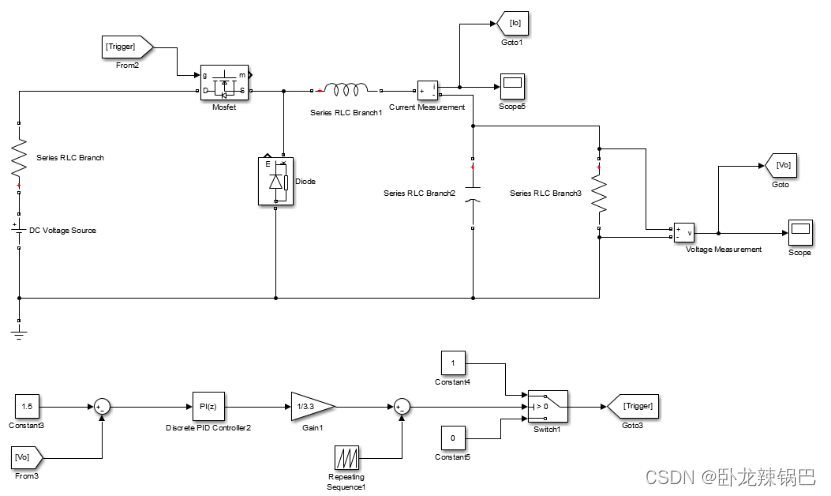

Buck电路拓扑如下：

电路工作原理：当NMOS导通时，电源给电感L和电容C充电，当NMOS截止时，电感L放电给电容C和负载充电。Timer定时器输出PWM波控制NMOS管导通的占空比大小，可控制输出电压的大小。通过ADC采集输出的电压与给定电压值作差，通过PID算法归一化处理，得到timer定时器PWM（向上计数、向下计数、中央对齐）模式的比较值CHxVAL，输出一定占空比的PWM波作用于NMOS管。闭环输出可保证随着负载R阻值的变化，输出电压恒定为1.5V。

Buck降压电路设计指标：输入电压3.3V，输出电压1.5V，输出电流10mA，额定负载150R，输出电压纹波为1%(15mV)，输出电流纹波5%(0.5mA)，开关频率为10khz。

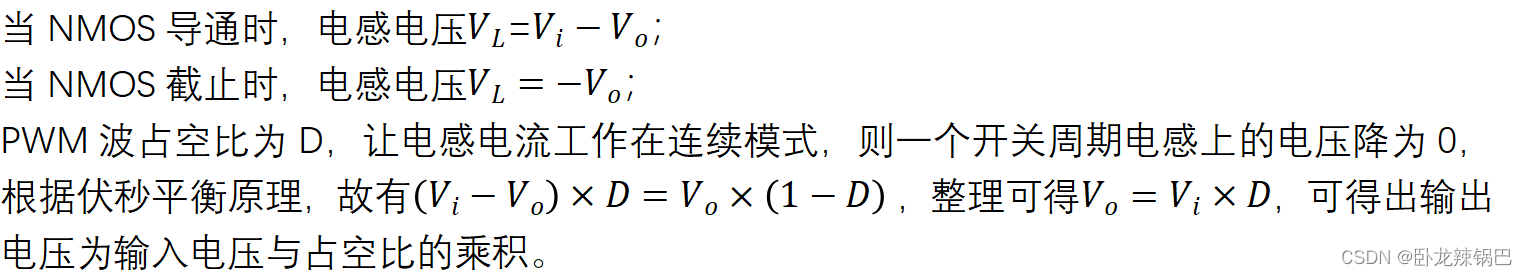

输入电压和输出电压关系推导如下：

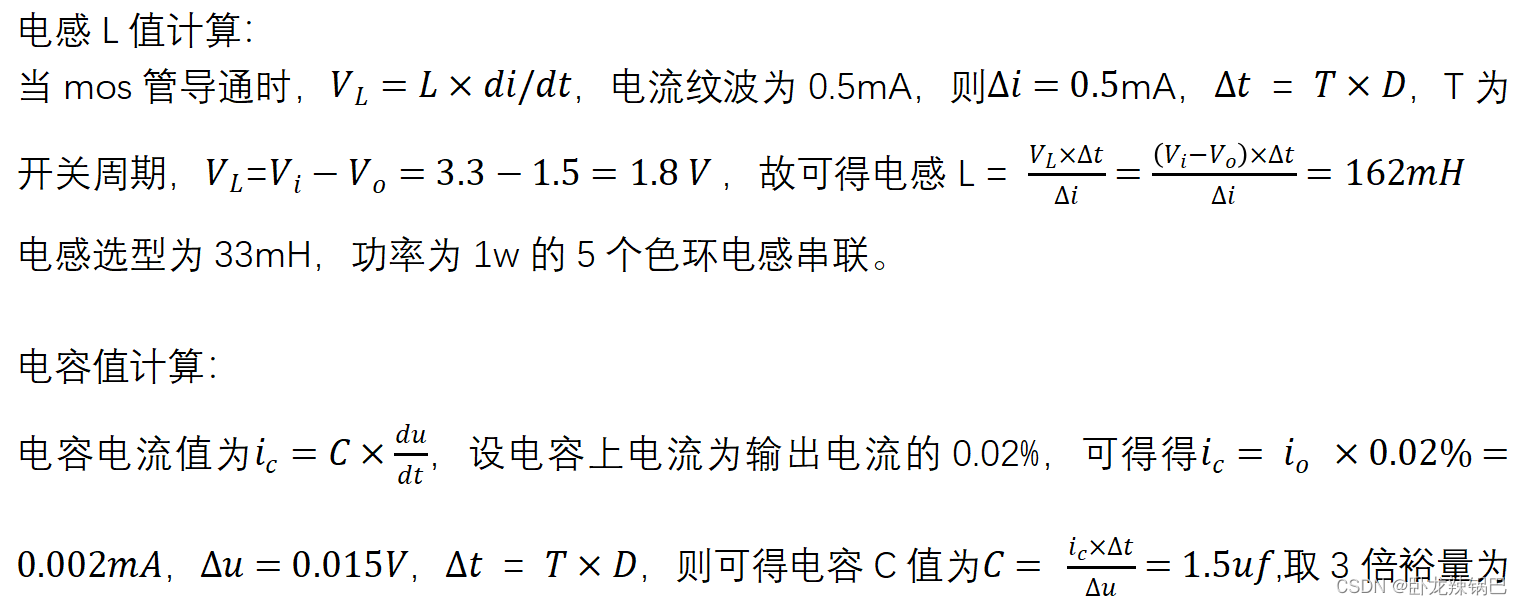

4.7uf，耐压值为5V。

续流二极管为1N4148，正向导通压降较小。

NMOS管选型为BS170 ，Vgs导通阈值电压为0.8V。
