T型/π型衰减器
设计过程中，信号从上一级到下一级会遇到功率需求不同的情况，比如说信号经过耦合器/功分器，进入一个RLC组成的电路，不管是为了减小尺寸还是为了节省成本，不使用大封装和大功率的电阻，而是在两级之间加电阻型衰减，当然这三颗电阻得承受的住功率。（贴片电阻封装0402≤1/16W；0603≤1/10W；0805≤1/8W；1206≤1/4W）

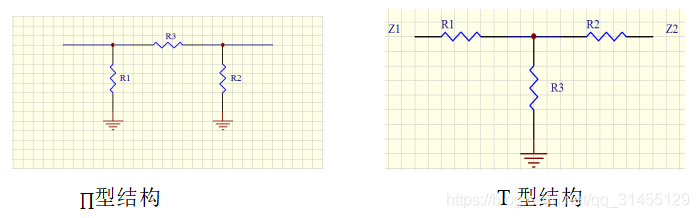

电阻型衰减常用T型和π型，如下图，结构很简单。
在这里插入图片描述

阻值的获取方法：

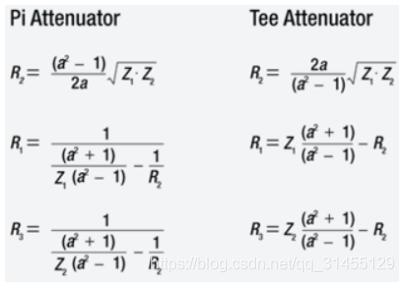

1.公式计算（直接看2吧，不是小瞧你，怕您累着）
在这里插入图片描述
2.小工具获取
百度T型或者π型衰减计算工具，小软件和在线计算的网页一大把。
比如这个：http://www.mwrf.net/tool/rf/2013/10445.html
还有这个：http://www.mweda.com/tools/tools_127.html
再来一个：https://www.mwstore.com/cn/tool-227.html
3.电路仿真
用AWR/ADS…专业仿真软件直接设置阻抗仿真，得到阻值、驻波比、损耗。
4.查表（见下表）
不管是用什么方法得到的阻值，都要给这个不理想的世界让步。不得不告诉你
