软考73-上午题-【面向对象技术2-UML】-UML中的图4

一、构件图（组件图）

1-1、构件图的定义

展现了，一组构件之间的组织和依赖。

构件图专注于系统的静态实现图。

构件图与类图相关，通常把构件映射为：一个/多个类、接口、协作。

【回顾】：

类图展示了一组对象、接口、协作和他们之间的关系。

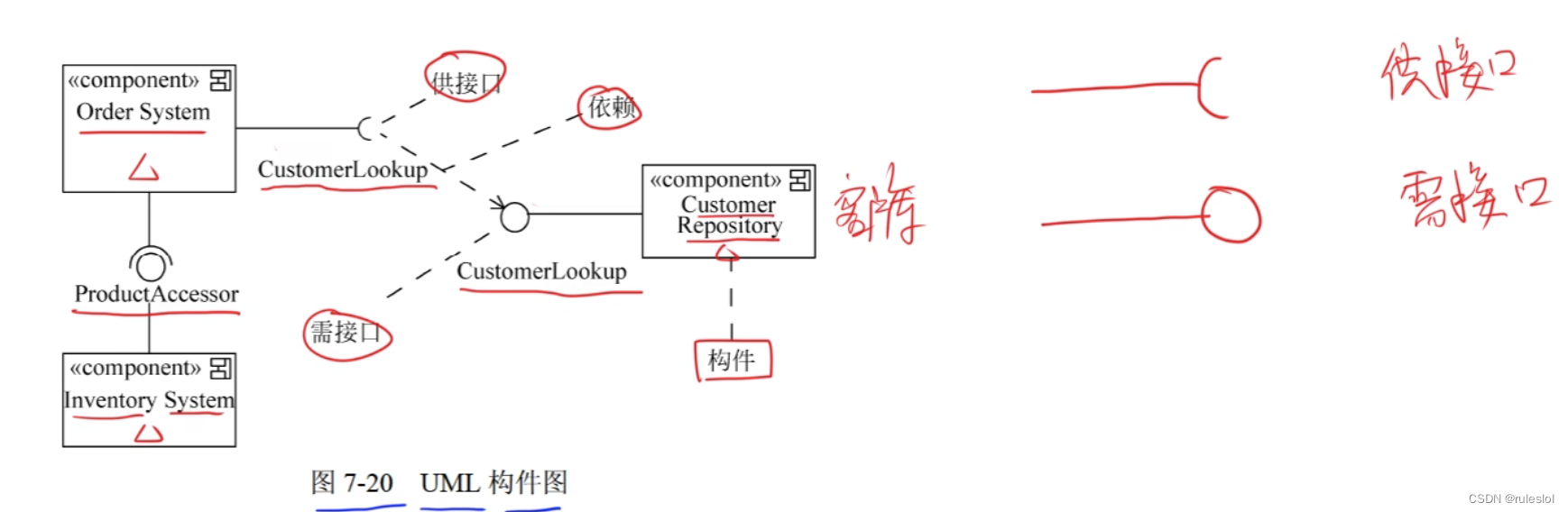

1-2、构件图的组成：

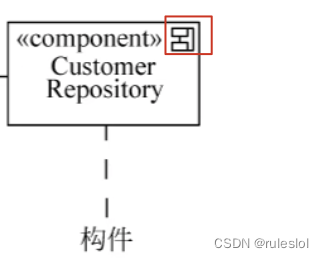

【注意】：构件的特点

1-3、真题

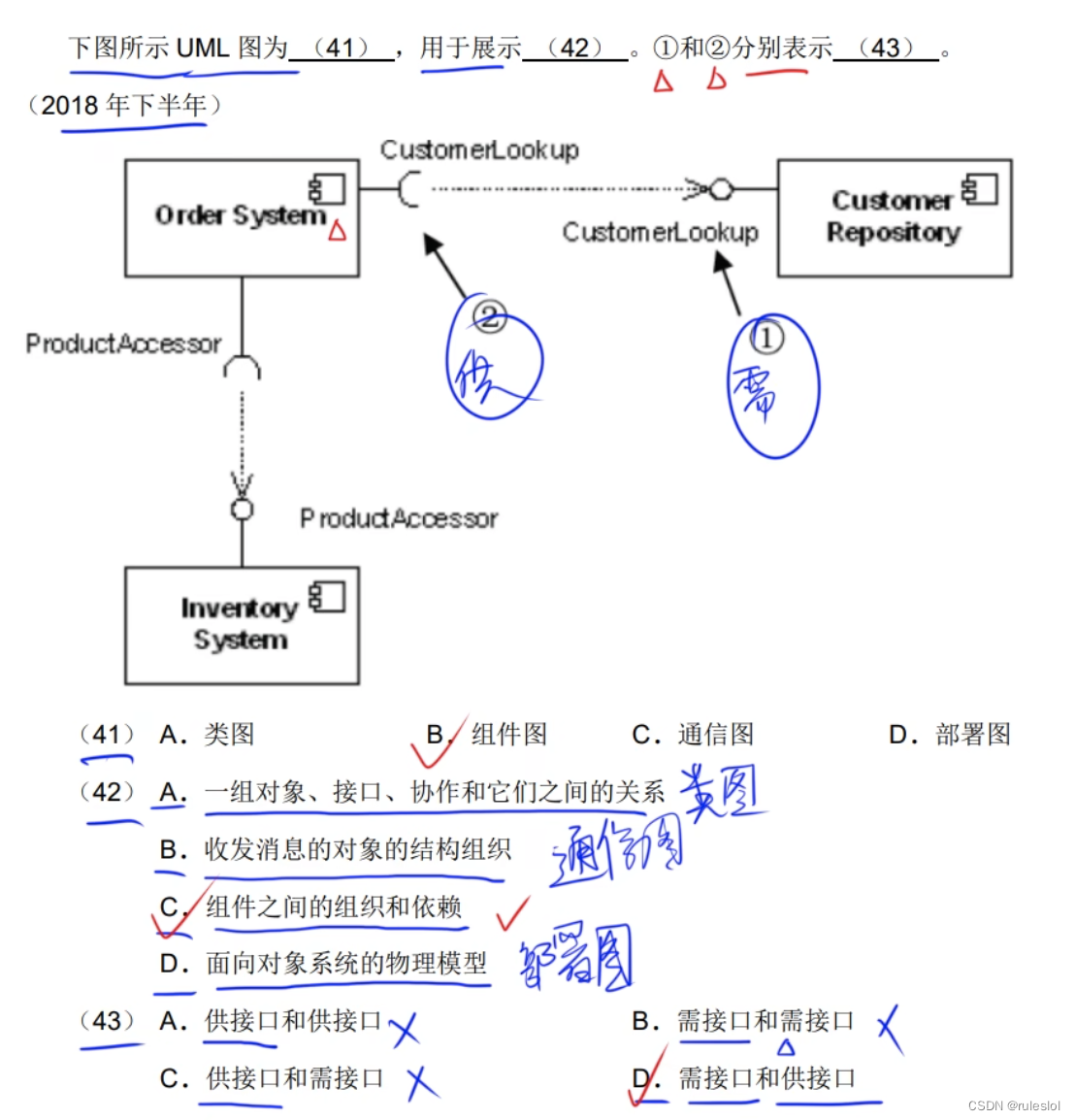

真题1：

供接口：被实现的接口。

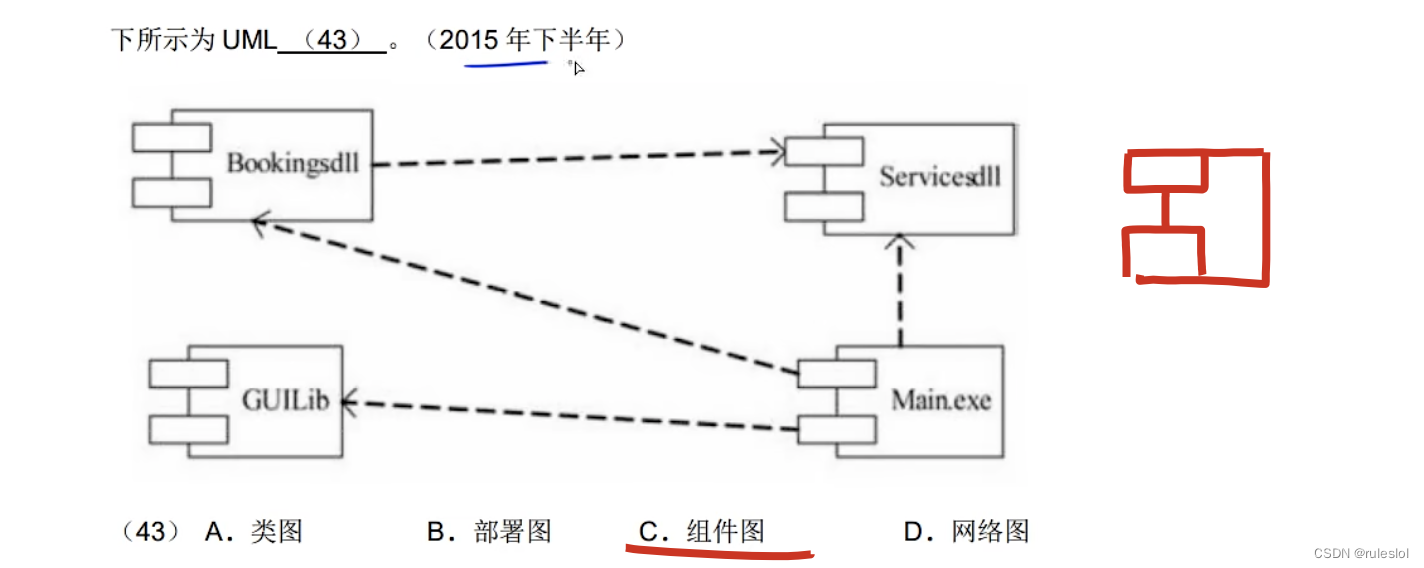

真题2：

真题3：

二、部署图

下午题不考！

2-1、部署图的定义

部署图是用来对面向对象系统的物理方面建模的方法。

展现了运行时处理结点以及其中构件(制品)的配置。

部署图对系统的静态部署视图进行建模，它与构件图相关。

通常，一个结点是一个在运行时存在并代表一项计算资源的物理元素，至少拥有一些内容常常具有处理能力，包含一个或多个构件。

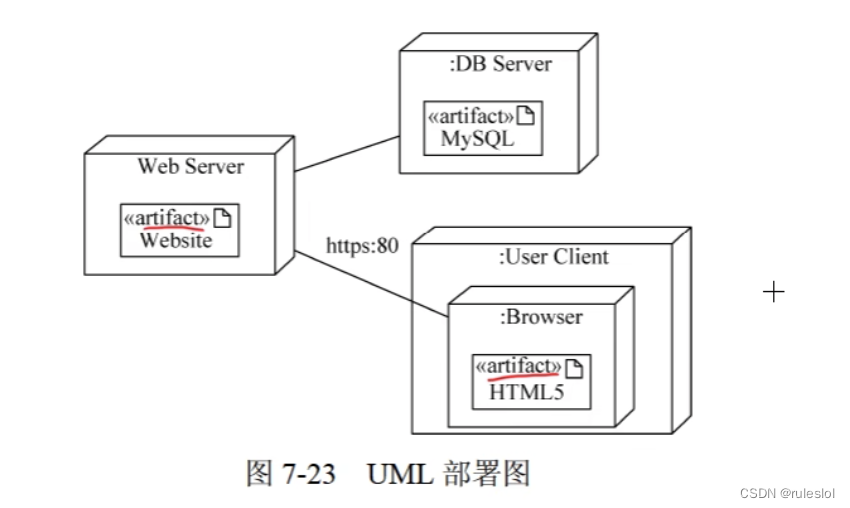

2-2、部署图的组成

部署图展现了系统的软件、硬件之间的关系。

部署图在实施阶段使用。

2-3、真题

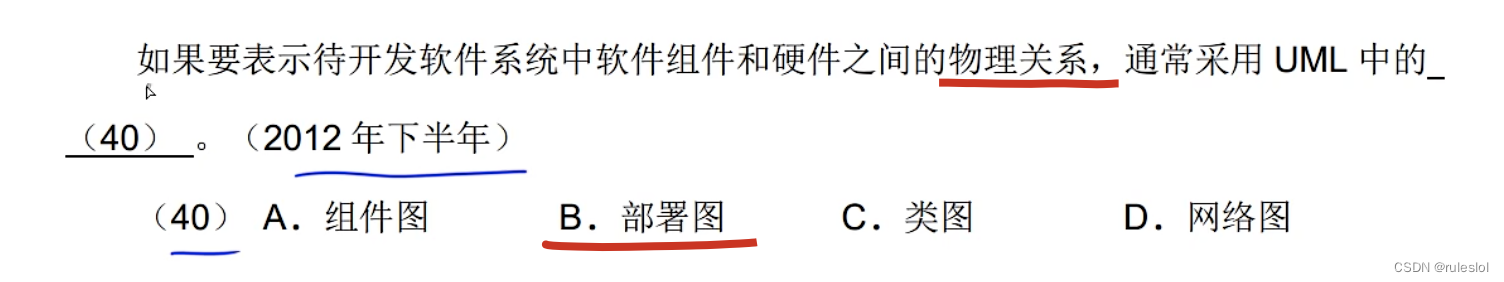

真题1：

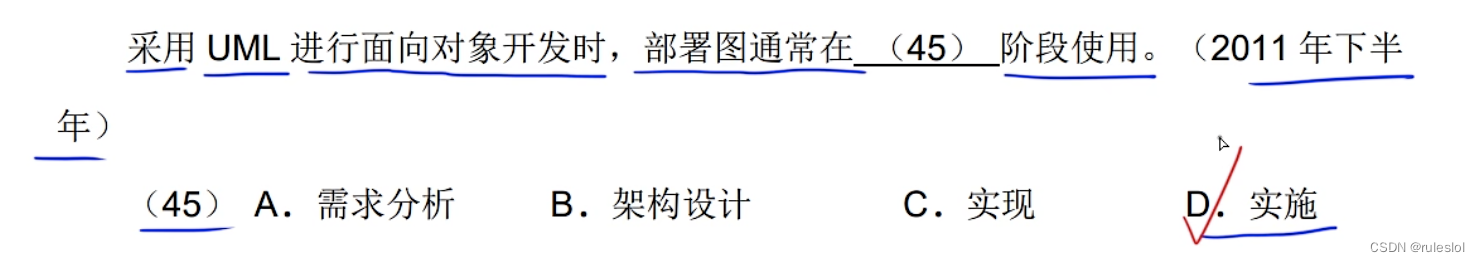

真题2：

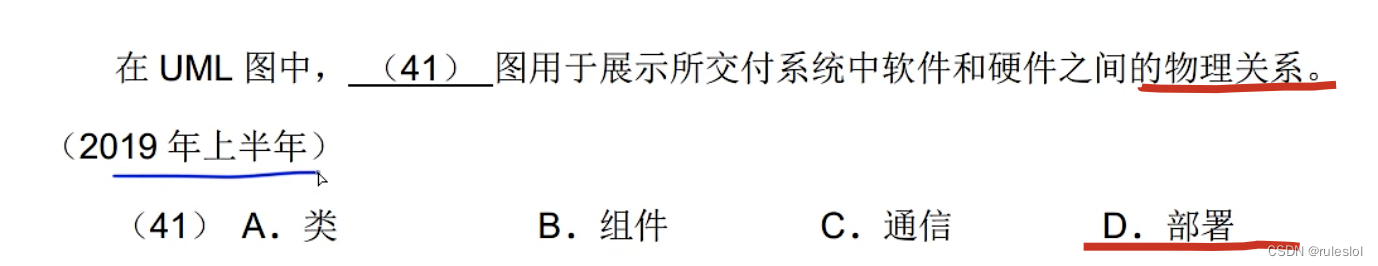

真题3：
