美的电压力锅工作原理说明及故障排查

一、电压力锅原理说明

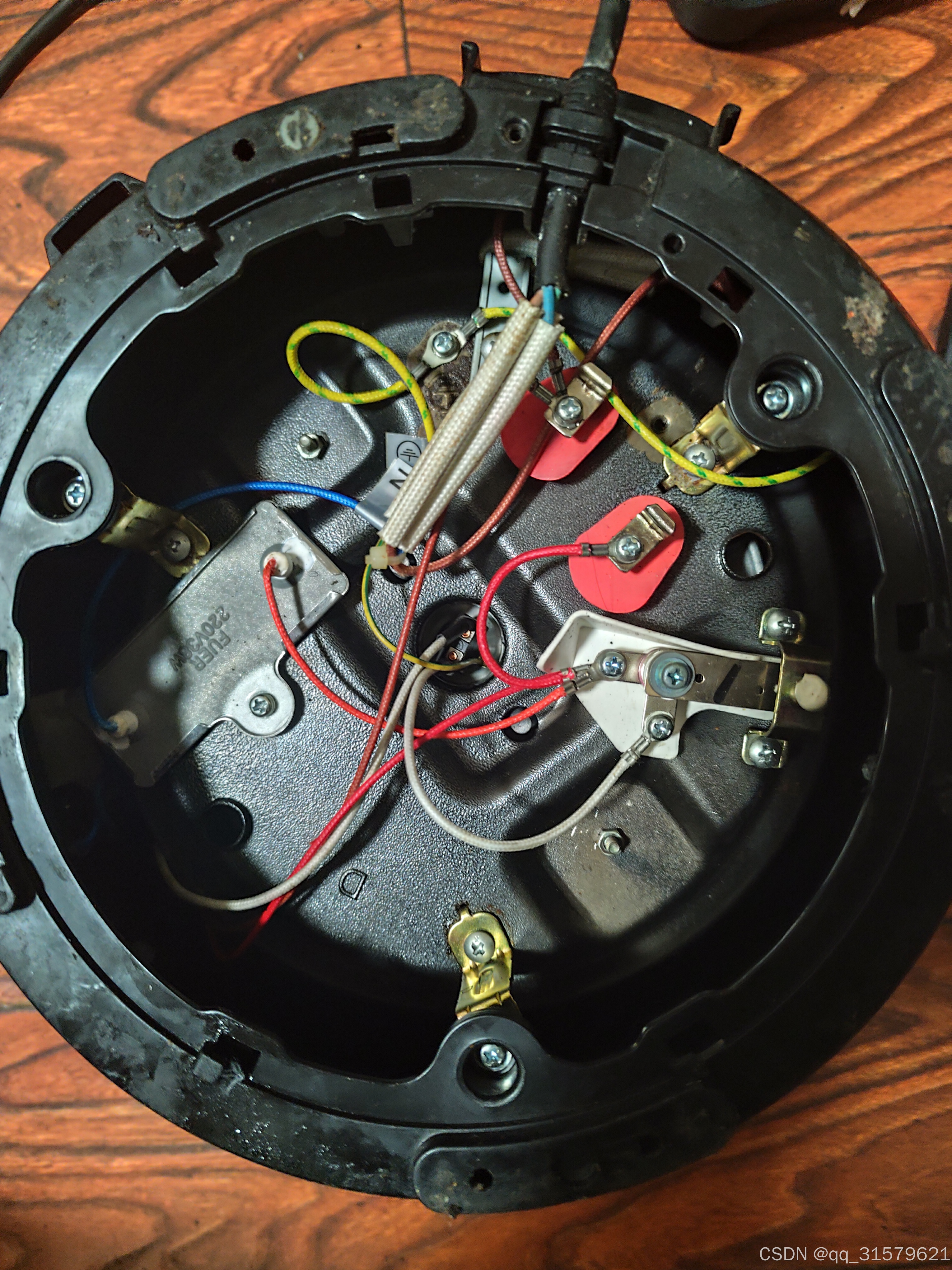

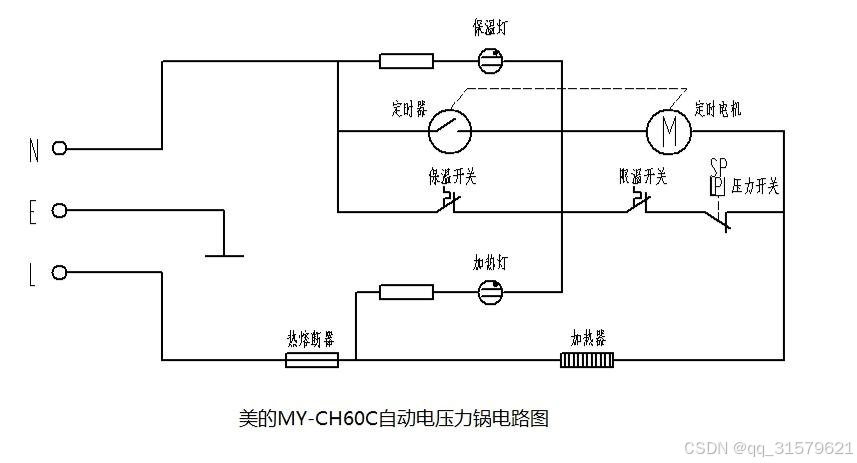

电压力锅主要由加热盘、保险丝、压力开关、保温开关、限温开关、定时器、加热指示灯、保温指示灯组成；
1.加热原理
旋转定时器后，定时器内部开关接通电路，加热盘处于加热状态，加热指示灯点亮，内锅里的液体升温产生蒸汽压力，当内锅里的压力升至1.8KPA时，压力开关向下移动，推动开关触点，切断电路，加热丝停止加热，内锅里的压力开始下降，压力开关向上移动，触点闭合，加热盘有又开始加热，如此循环，将压力控制在1.8KPA左右；
2.保温原理
压力锅接通电源后，没有旋转定时器，或者定时器达到定时时间后，电压力锅进入保温状态，保温开关通常内阻较大，比如这次美的用的是38W的保温开关，阻值1K+，限制加热功率。

根据原理推理：导致不能加热的主要器件有：保险丝、加热盘、压力开关、限温开关、定时器（或保温开关）损坏，而保险丝、压力开关、限温开关是最容易损坏的器件。
https://tech.hqew.com/news_1047815（原理参考）

二、问题分析：
1.故障现象：内部有响声，但无法加热，定时器能够正常转，

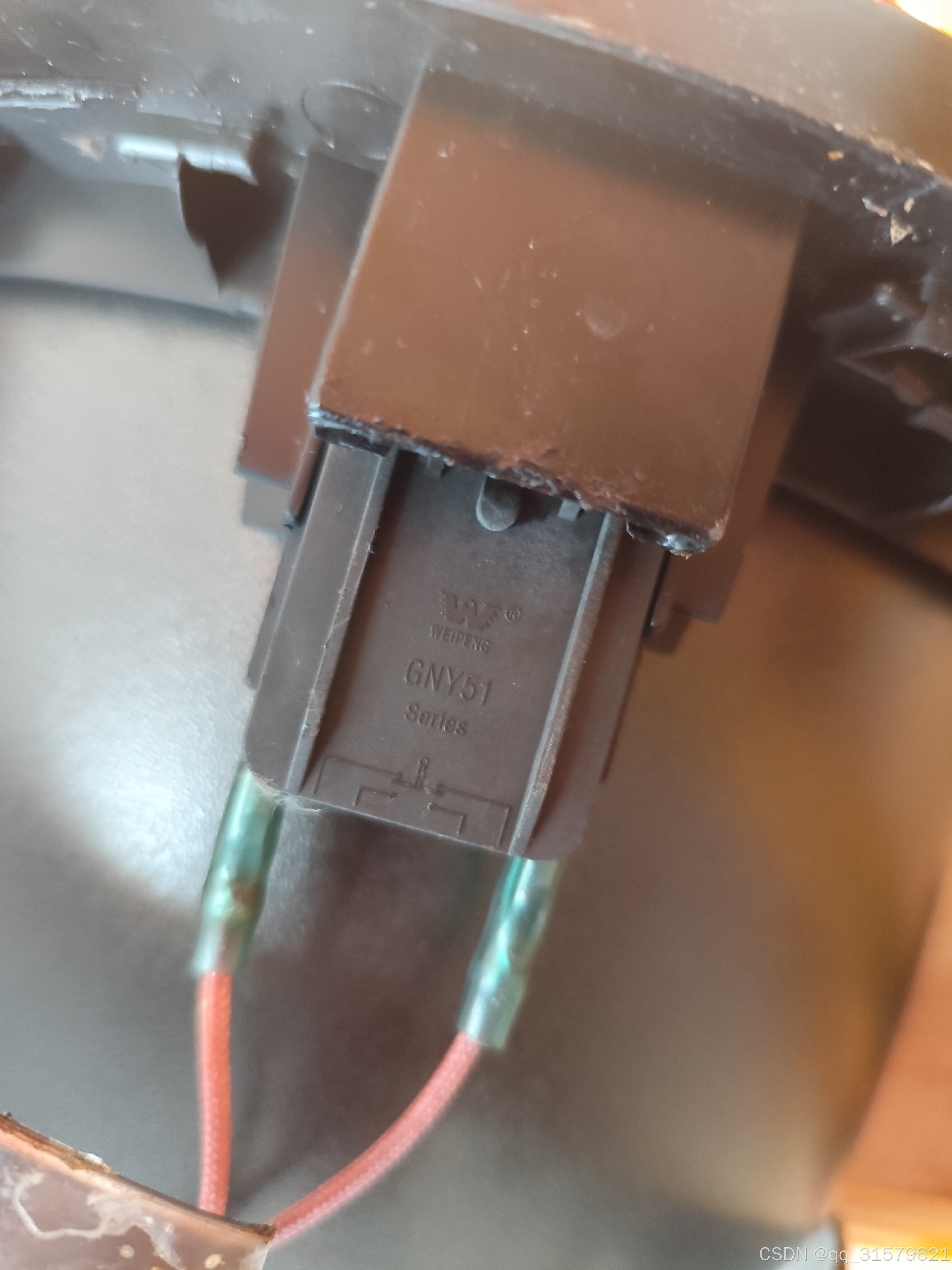

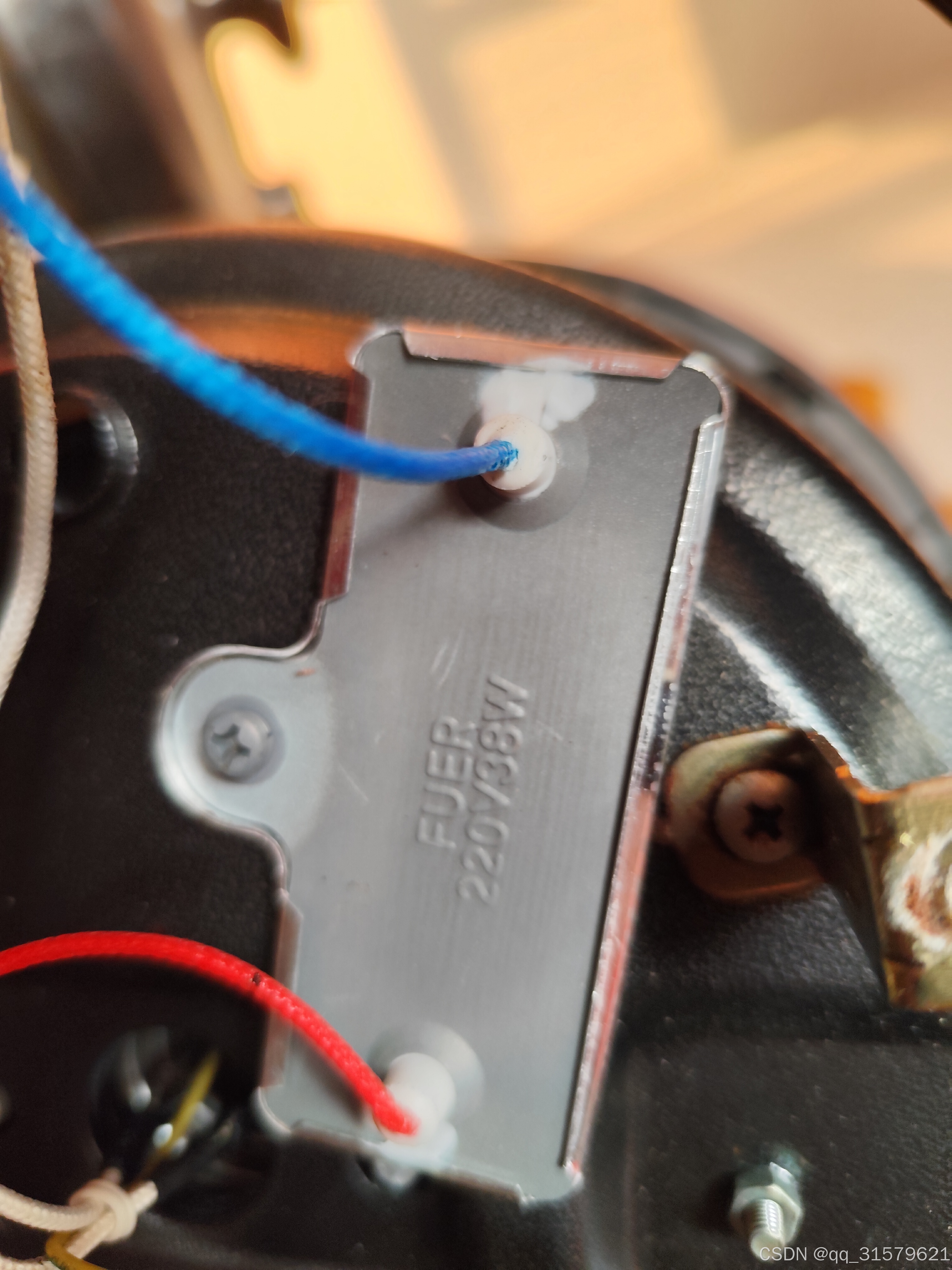

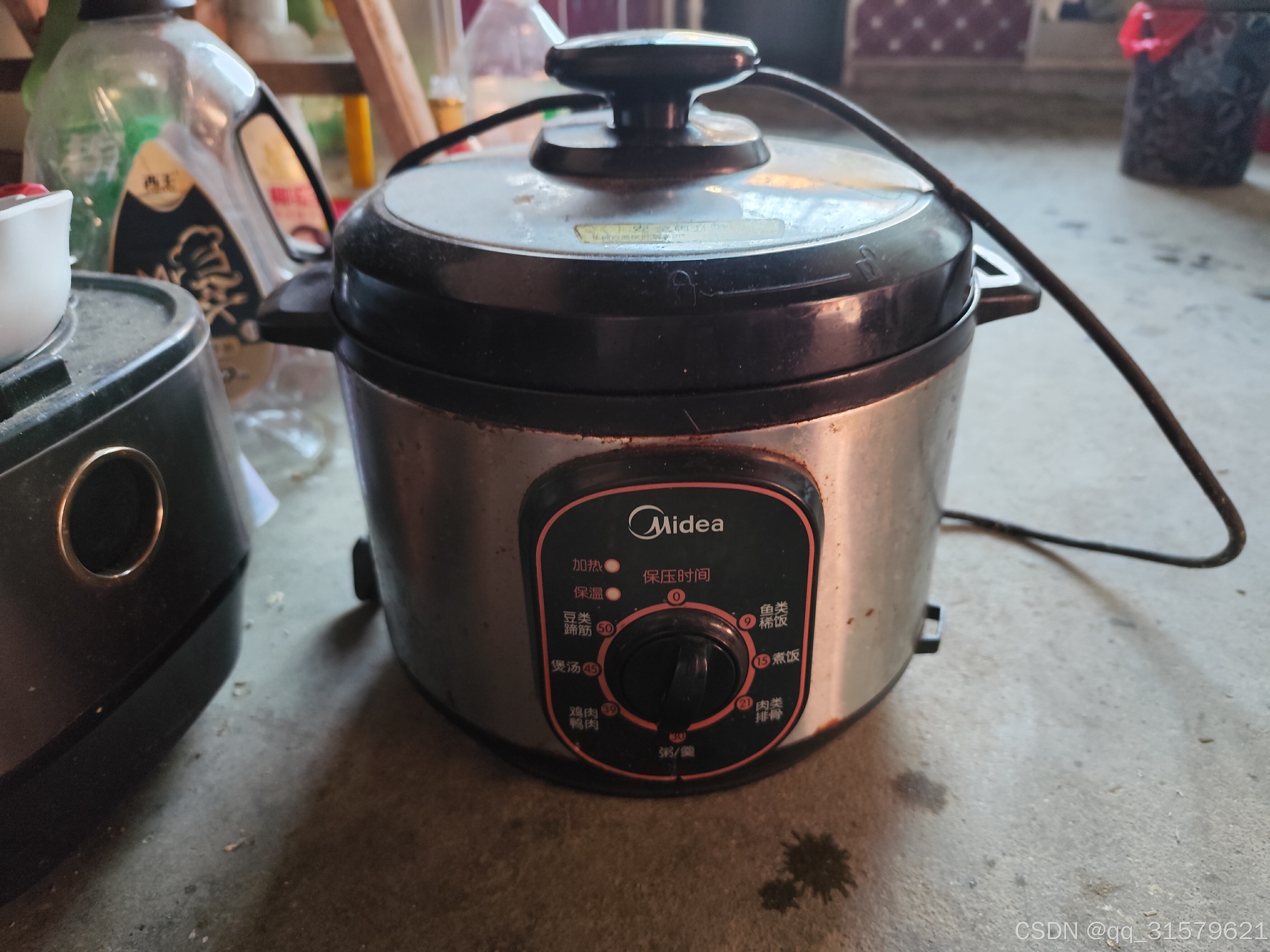

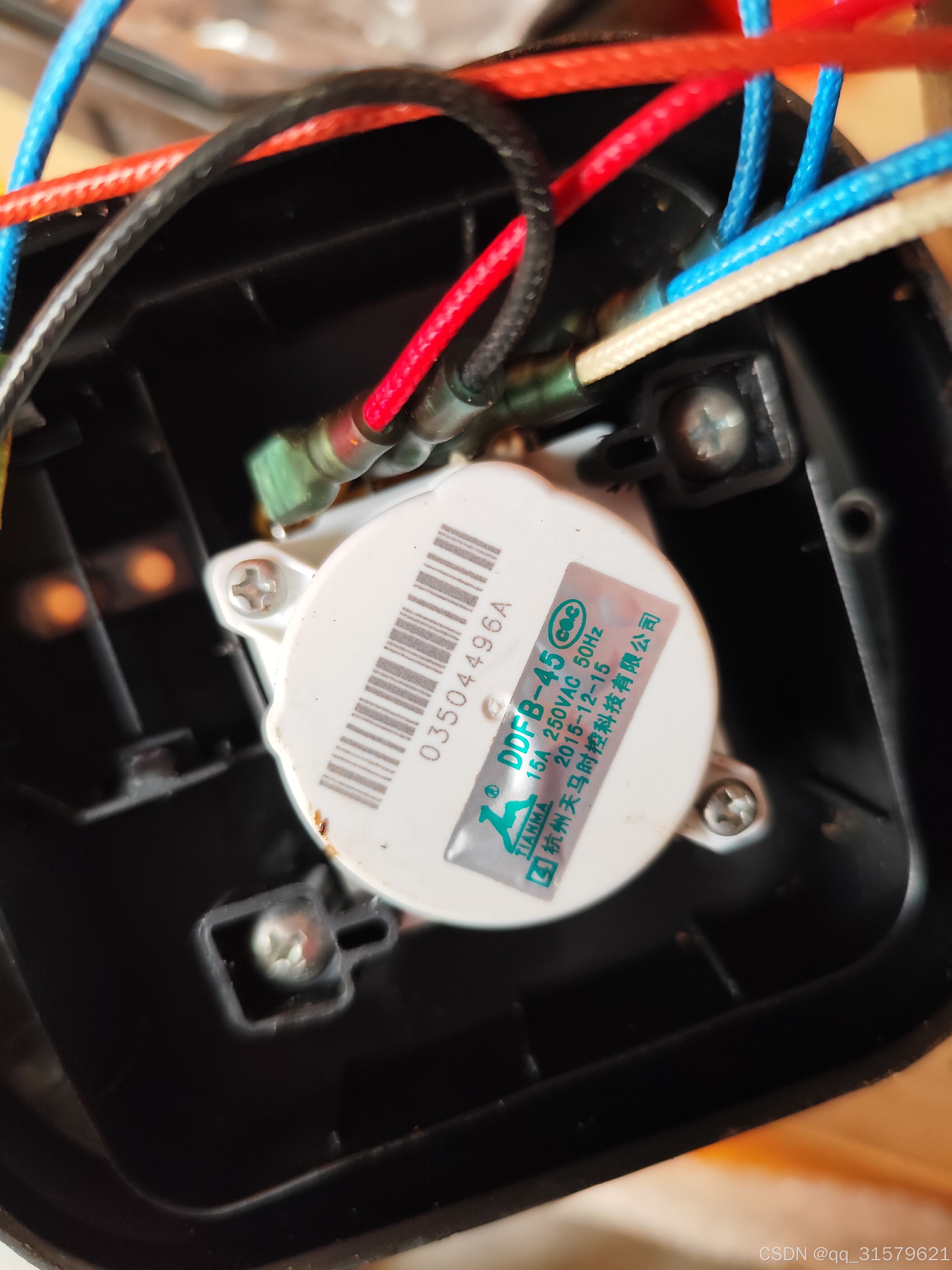

2.所有器件型号：电饭煲型号：MY-12CH502A，定时器型号DDFB-45，微动开关GNY51，保温片220V38W.
3.测量阻值：38W保温片阻值1K+（正常），温度传感器阻值几百欧（异常），微动开关阻值0R（正常），定时器旋转后可以自动归位（正常）
4.问题分析：j正常温度传感器阻值应该为0R(机械式的阻值为0R，电脑式的一般为50K或100K），实际测量有几百欧，可以确定温度传感器已经损坏，将温度传感器线束断开，现象无改善，更换一个新的能正常工作。
5.结论：电压力锅不加热是温度传感器（限温开关）损坏，温度传感器不接也不能工作，更换后正常了。
