大疆智图001:大疆智图照片建模流程

摘要：本文主要介绍大疆智图照片建模流程，包括新建工程、设置成果路径、导入照片、空三、三维重建等流程。

---

软件安装和试用申请详见博文：CSDN

---

一、实验数据获取

链接：https://pan.baidu.com/s/1IQmuIuECznPGXUcN14Pe3g?pwd=a5uk
提取码：a5uk

---

二、新建工程

1.双击桌面的【DJI Terra】打开软件。

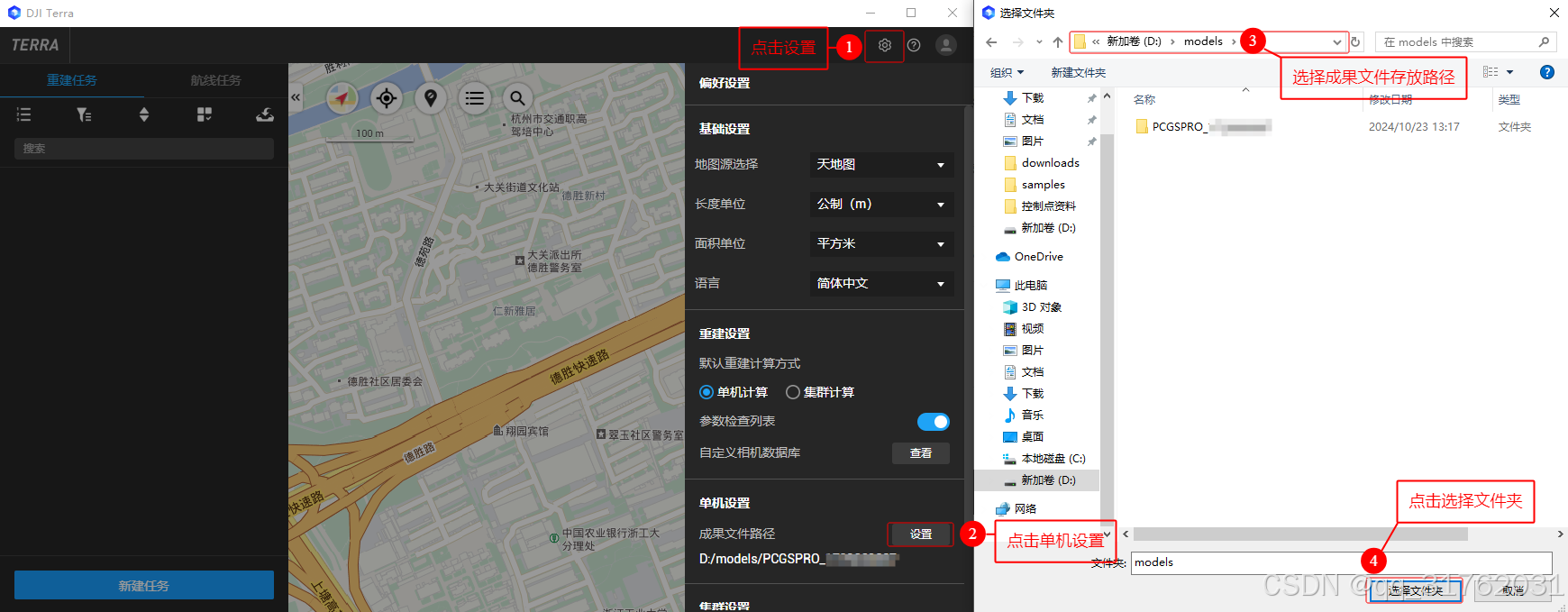

2.打开软件后，点击软件右上方的【设置】，点击单机设置后的【设置】，选择成果文件存放路径，本例为D盘的【models】文件夹，点击【选择文件夹】完成成果输入路径的设置。

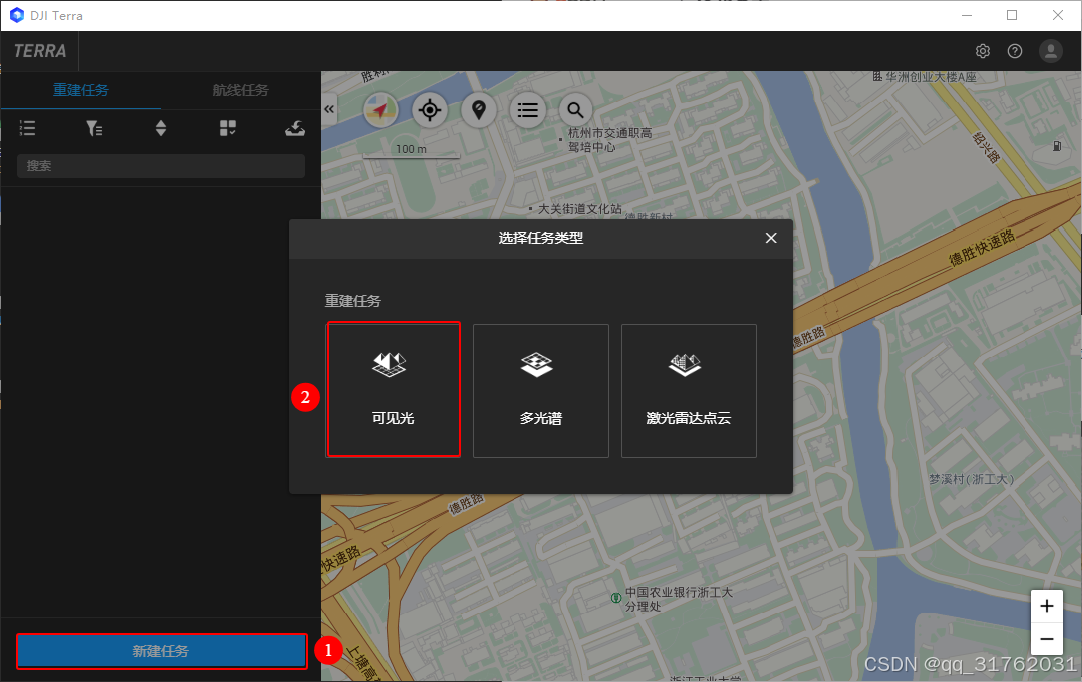

3.点击软件左下角的【新建任务】，在弹出的【选择任务类型】窗口点击【可见光】。

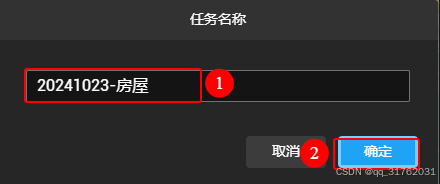

4.输入项目名称后，点击确定完成项目创建。

---

三、导入照片

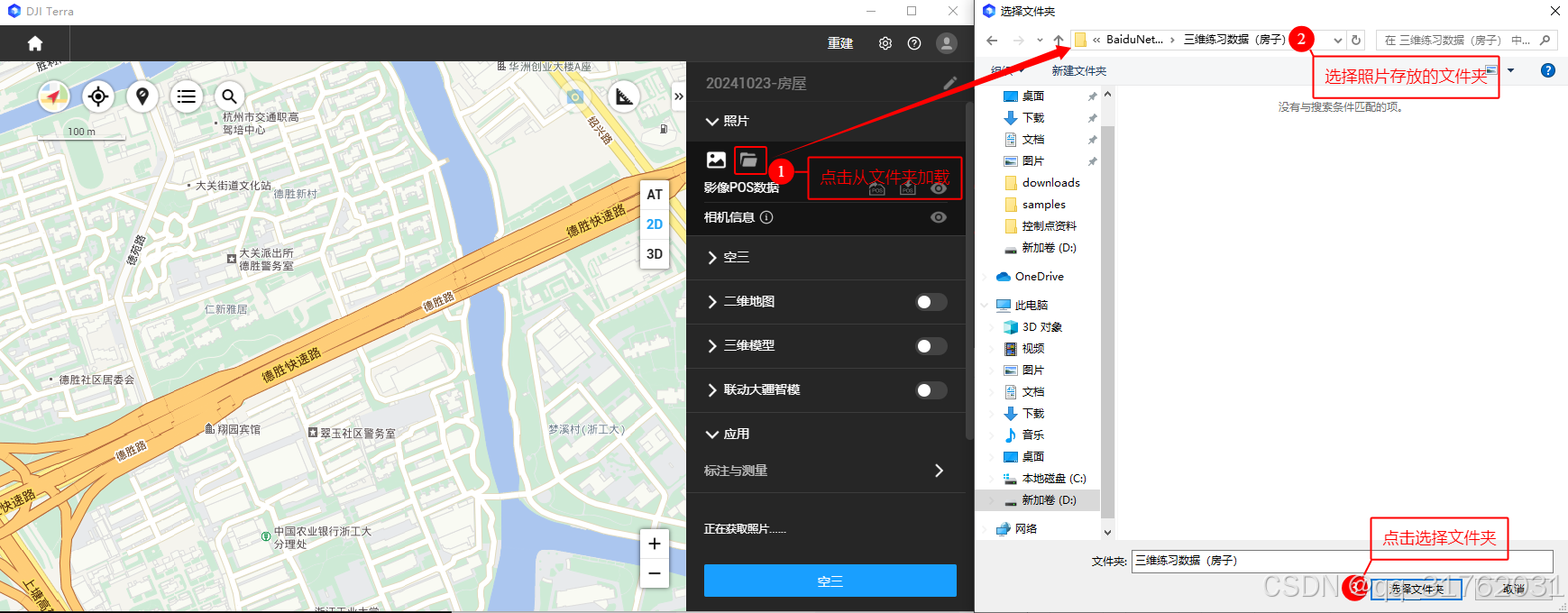

1.点击【从文件夹加载】，选择照片存放的文件夹，点击【选择文件夹】即可加载照片。

---

四、空三

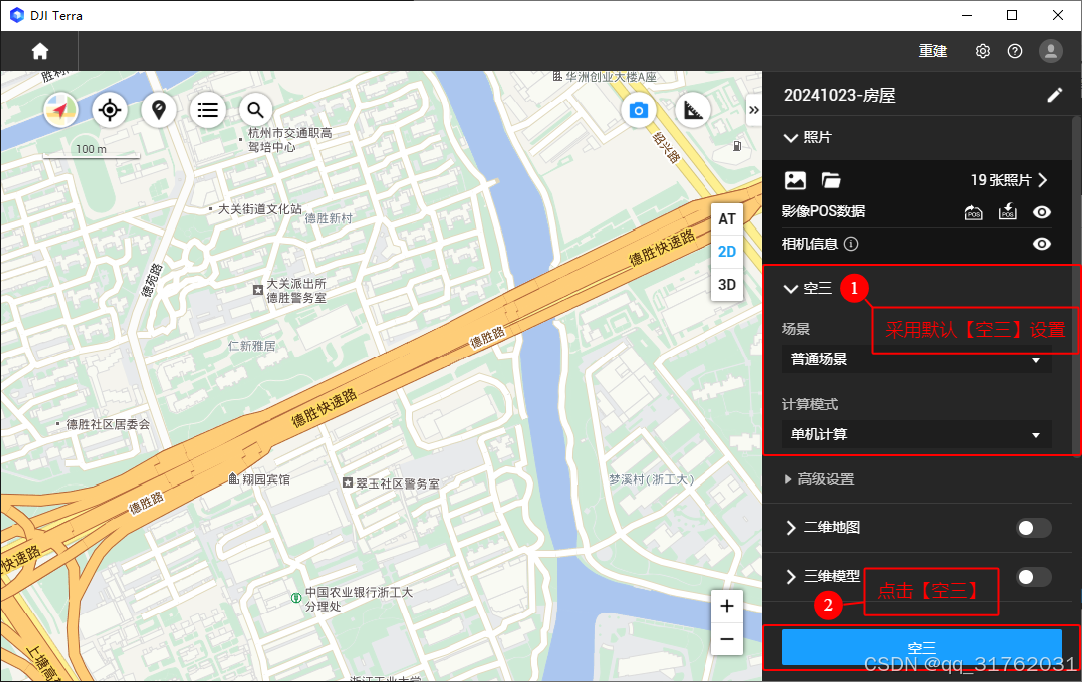

1.采用默认【空三】设置，点击【空三】。

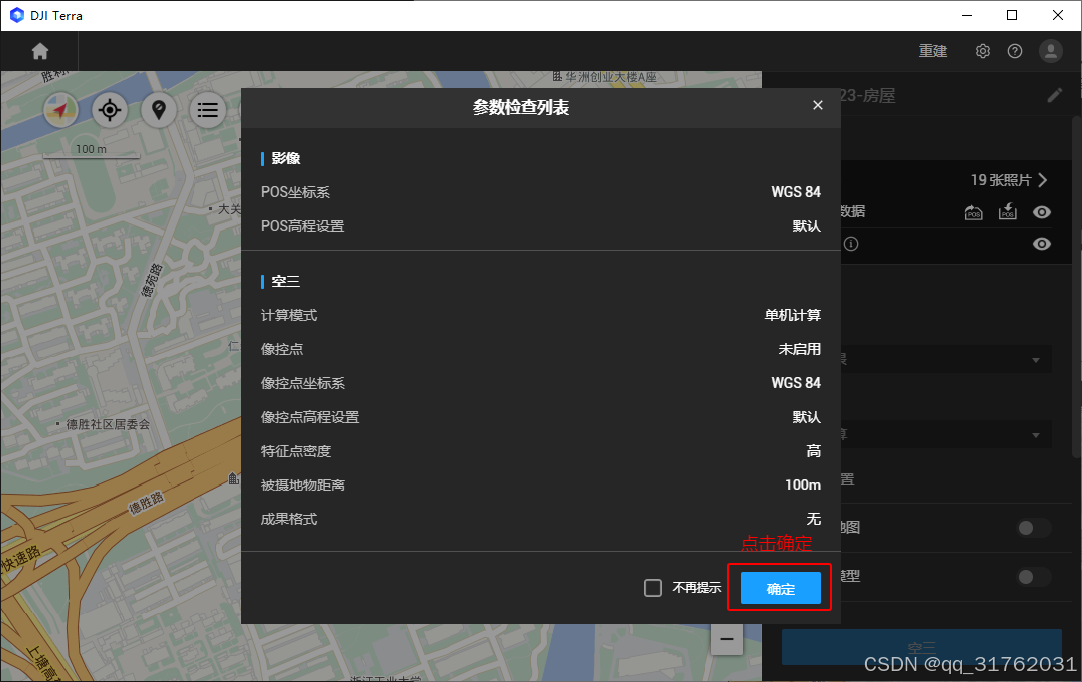

2.在弹出的【参数检查列表】点击确定。

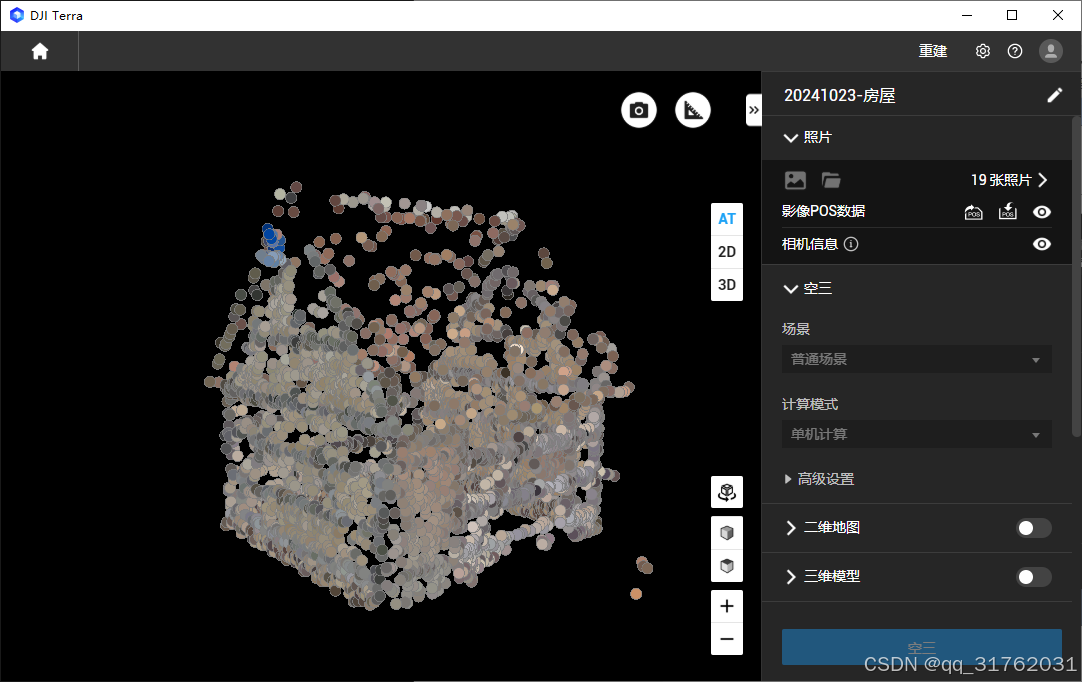

3.空三完成后点击【确定】。

---

五、三维重建

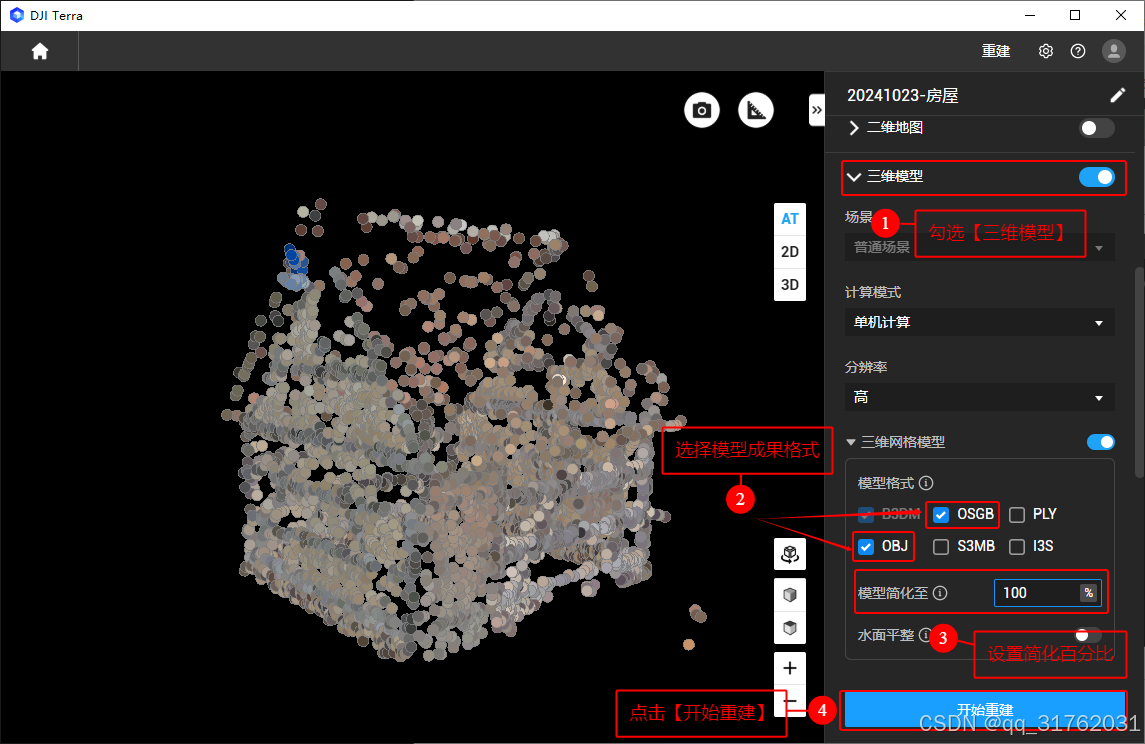

1.勾选【三维模型】，点开【三维网格模型】，模型格式选择【osgb】和【obj】,设置模型简化百分比（本例测试数据较小，设置为100%）。

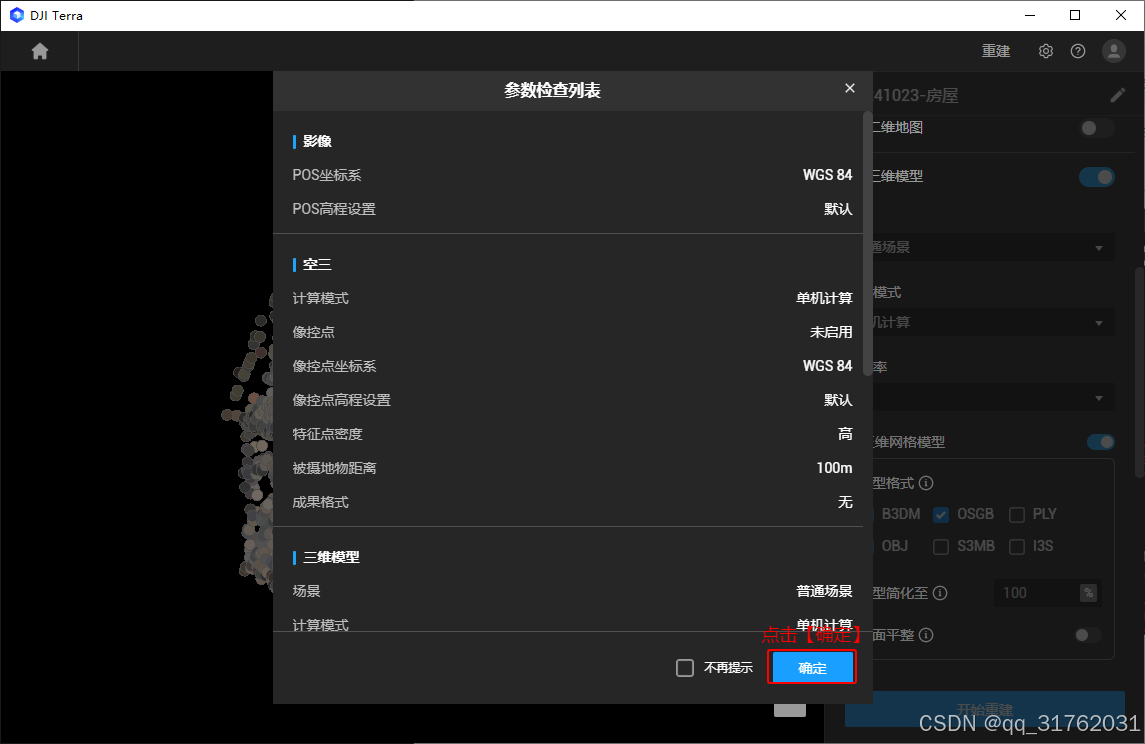

2.在弹出的【参数检查列表】点击【确定】。

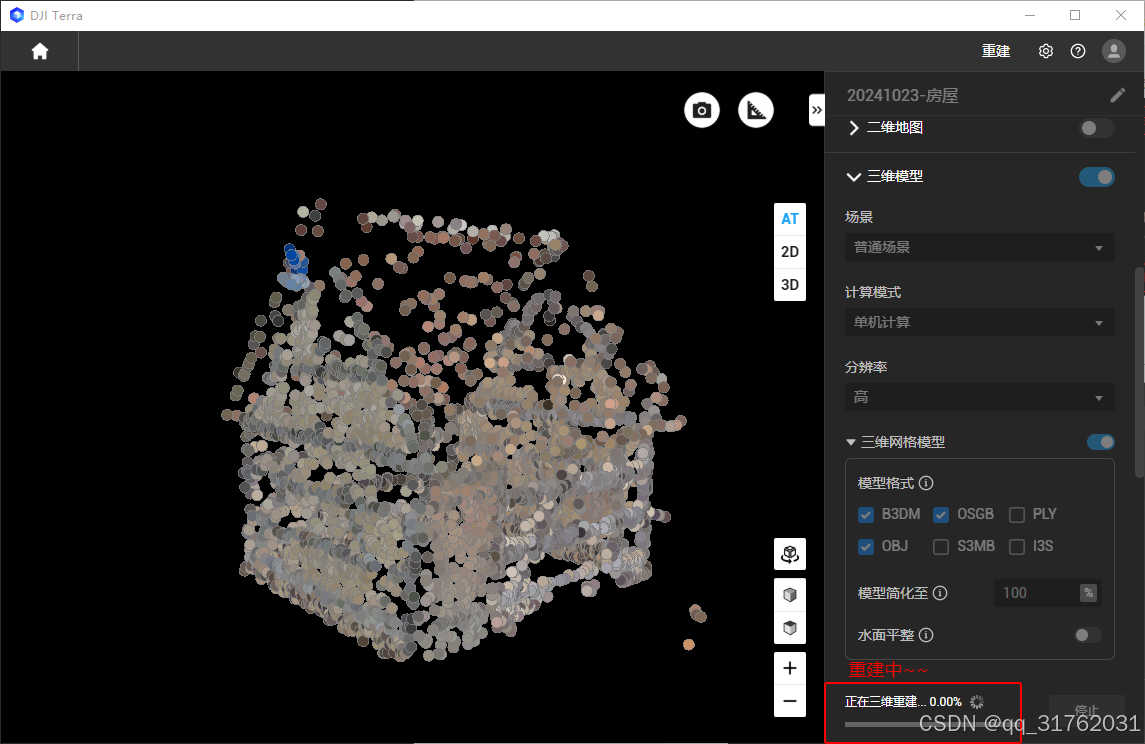

3.等待模型重建完成

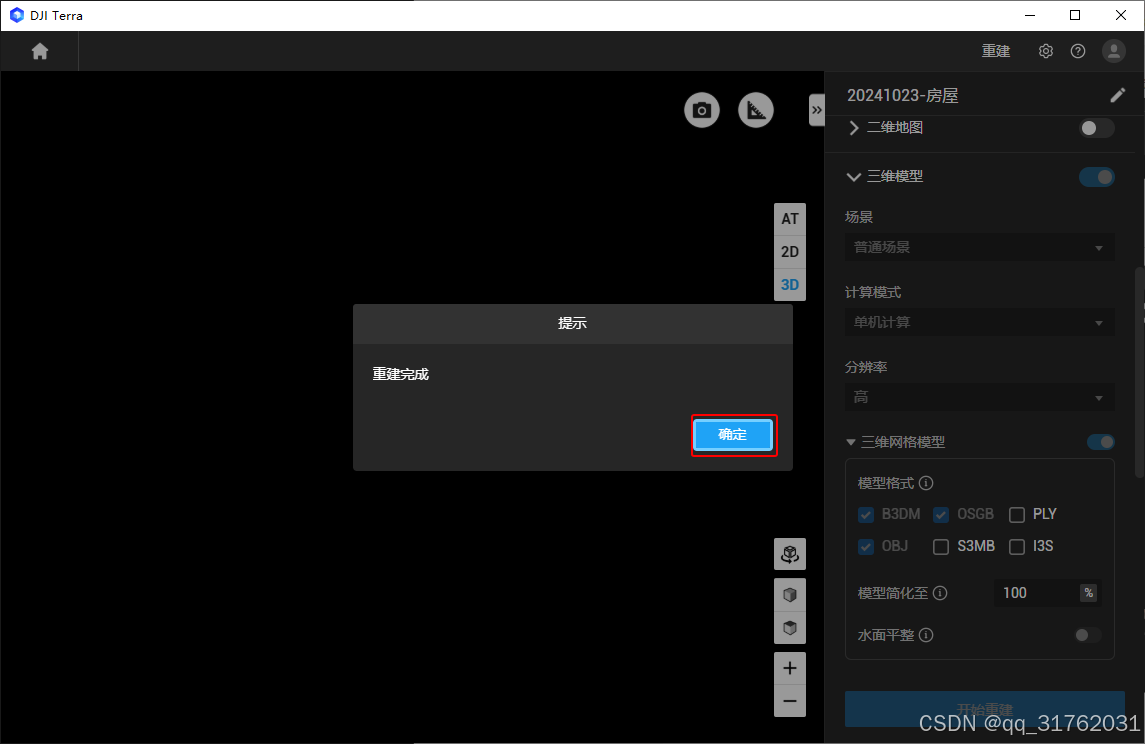

4.重建完成，点击【确定】。

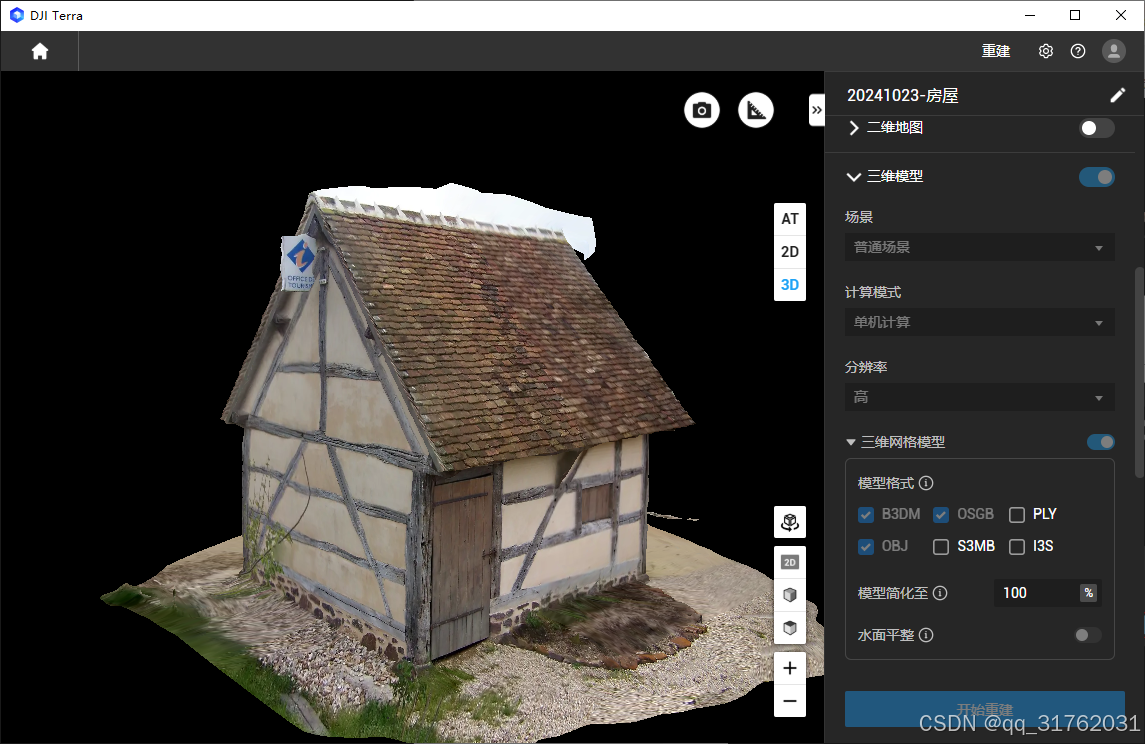

5.三维重建成果

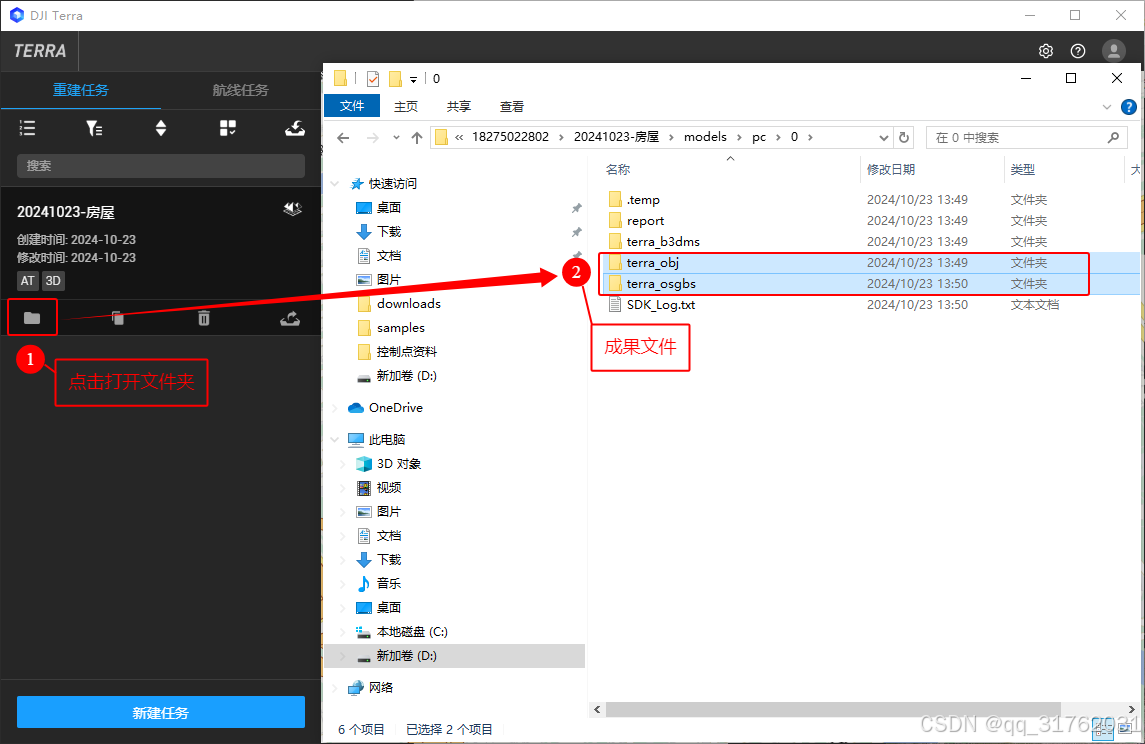

6.点击界面左上角的小房子图标，点击相应工程左下角的文件夹图标，依次点开【对应任务文件夹】\【models】\【pc】\【0】文件夹，即可查看输出的模型成果，即【terra_obj】和【terra_osgbs】。
