一 三维模型生成

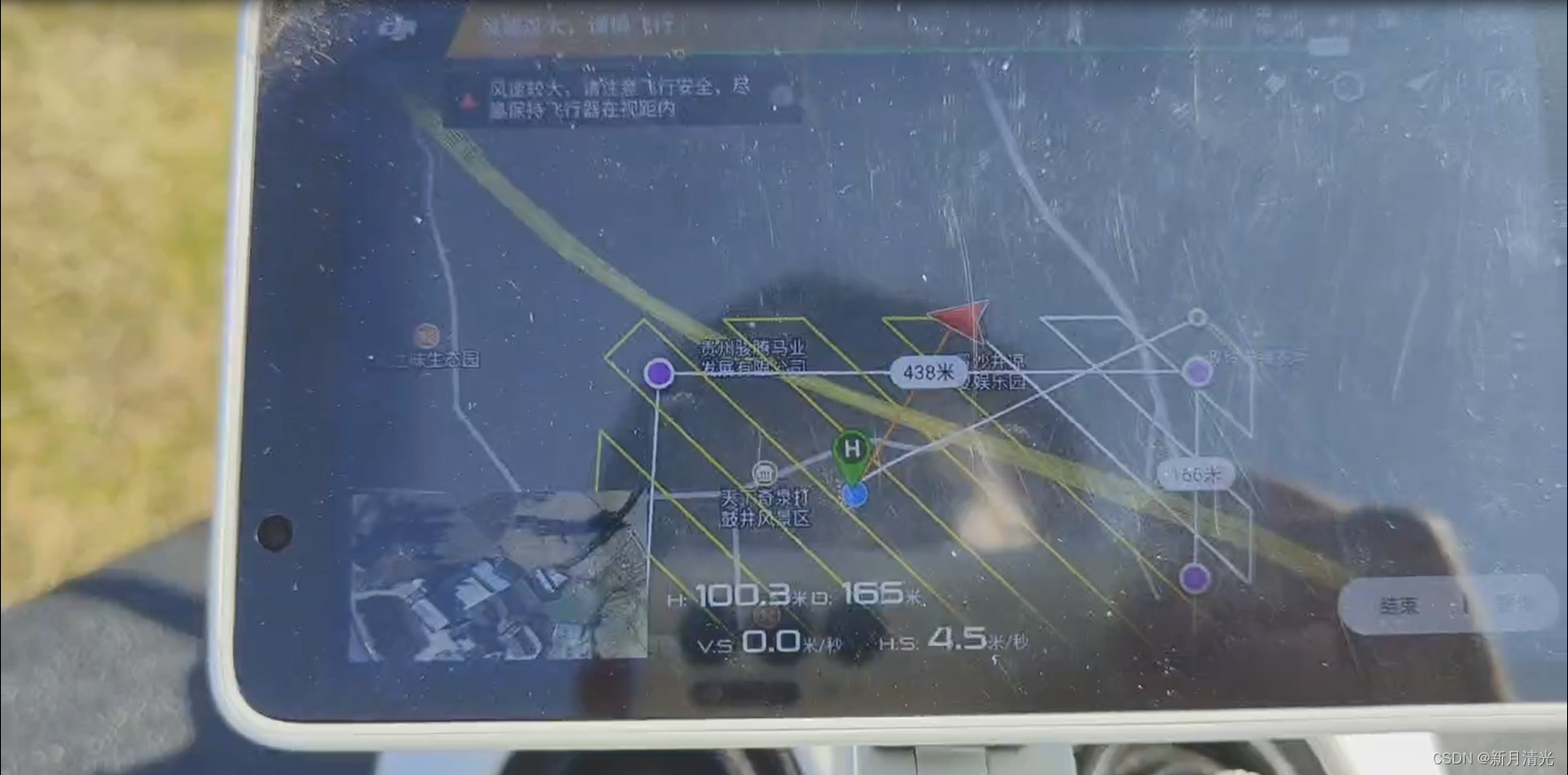

1、利用大疆精灵4进行航拍
在这里插入图片描述

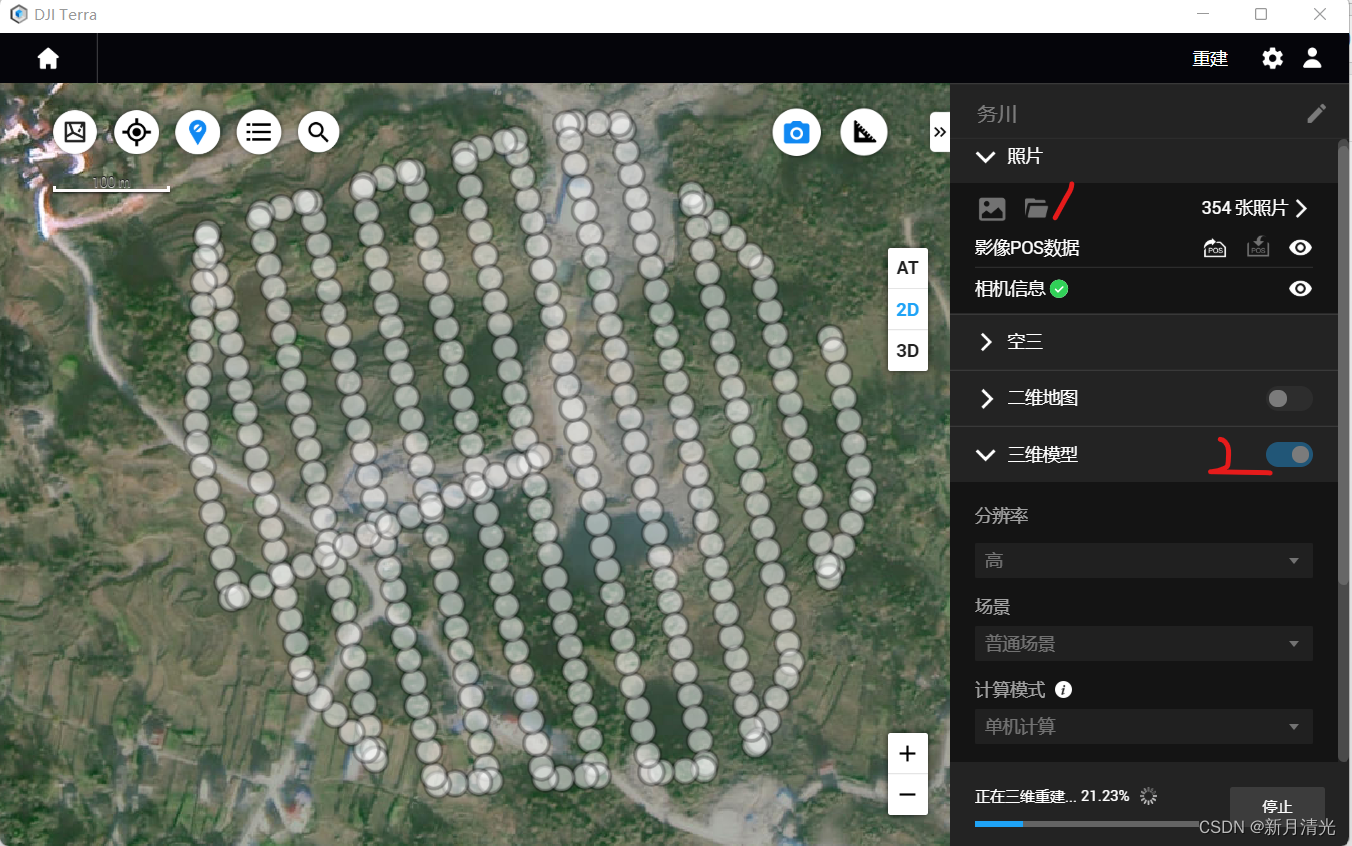

2、利用大疆智图进行三维建模，在1处选择拷贝的航拍文件夹，2处勾选三维模型。
在这里插入图片描述

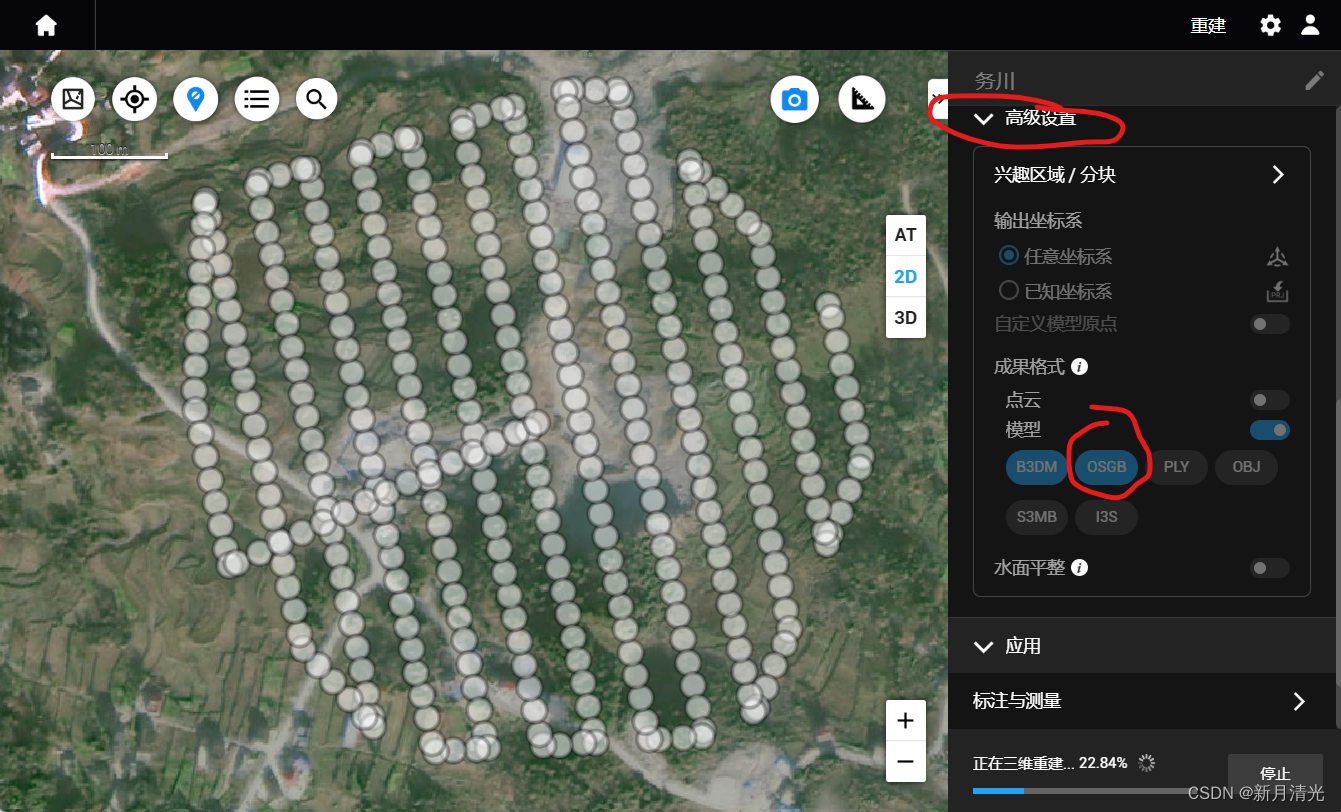

在高级设置里面选择模型格式，这里我们选择最普遍的格式之一，OSGB格式。
在这里插入图片描述
结束后得到osgb格式的三维模型。

二 发布三维服务

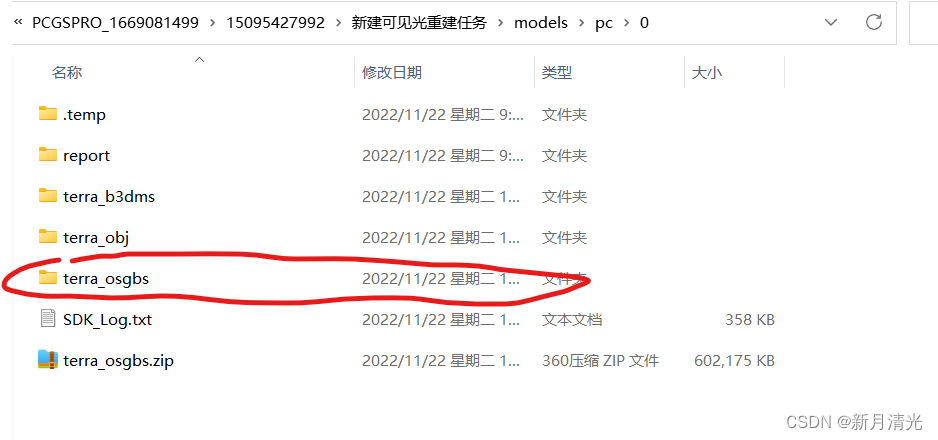

1、选择生成的模型文件，压缩为zip。
在这里插入图片描述

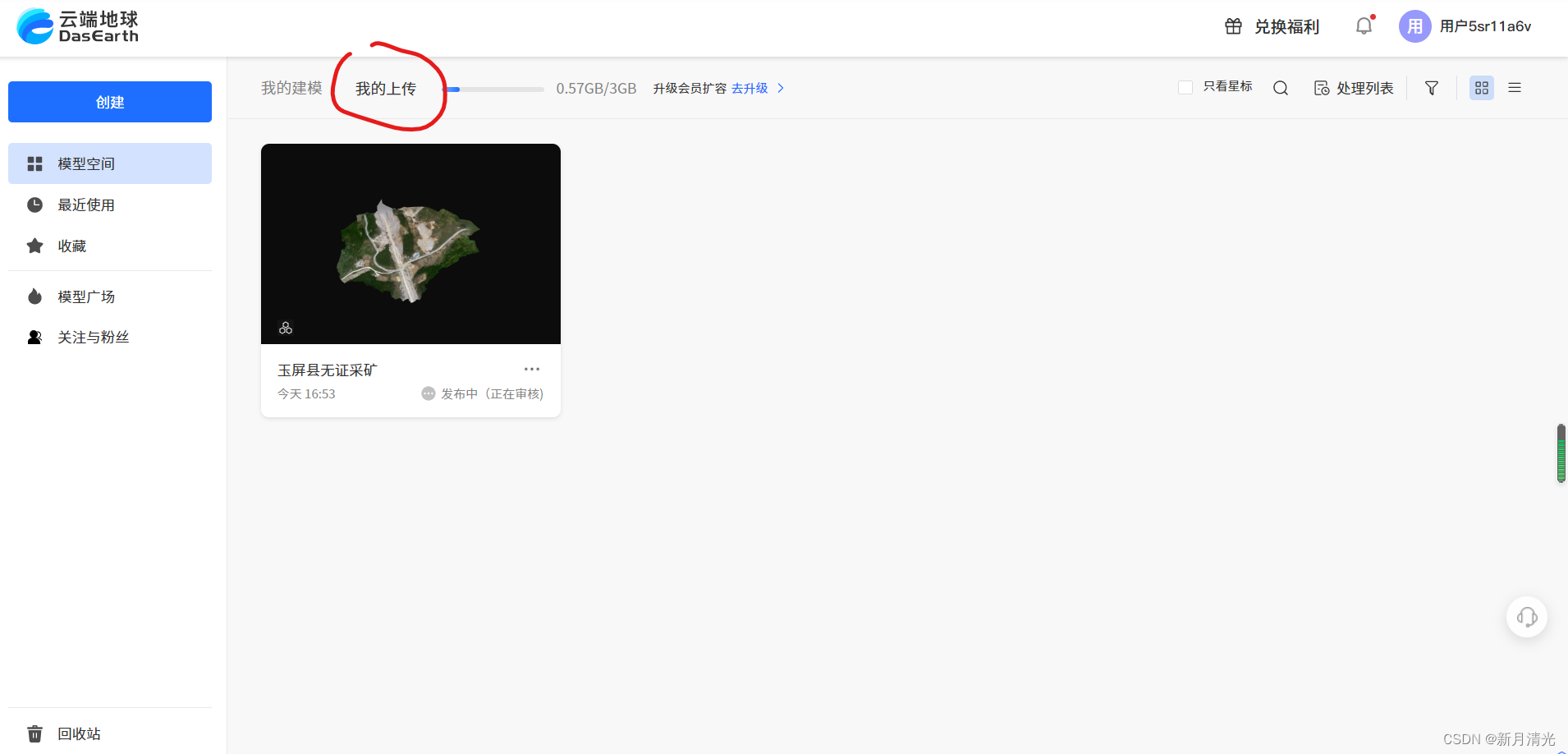

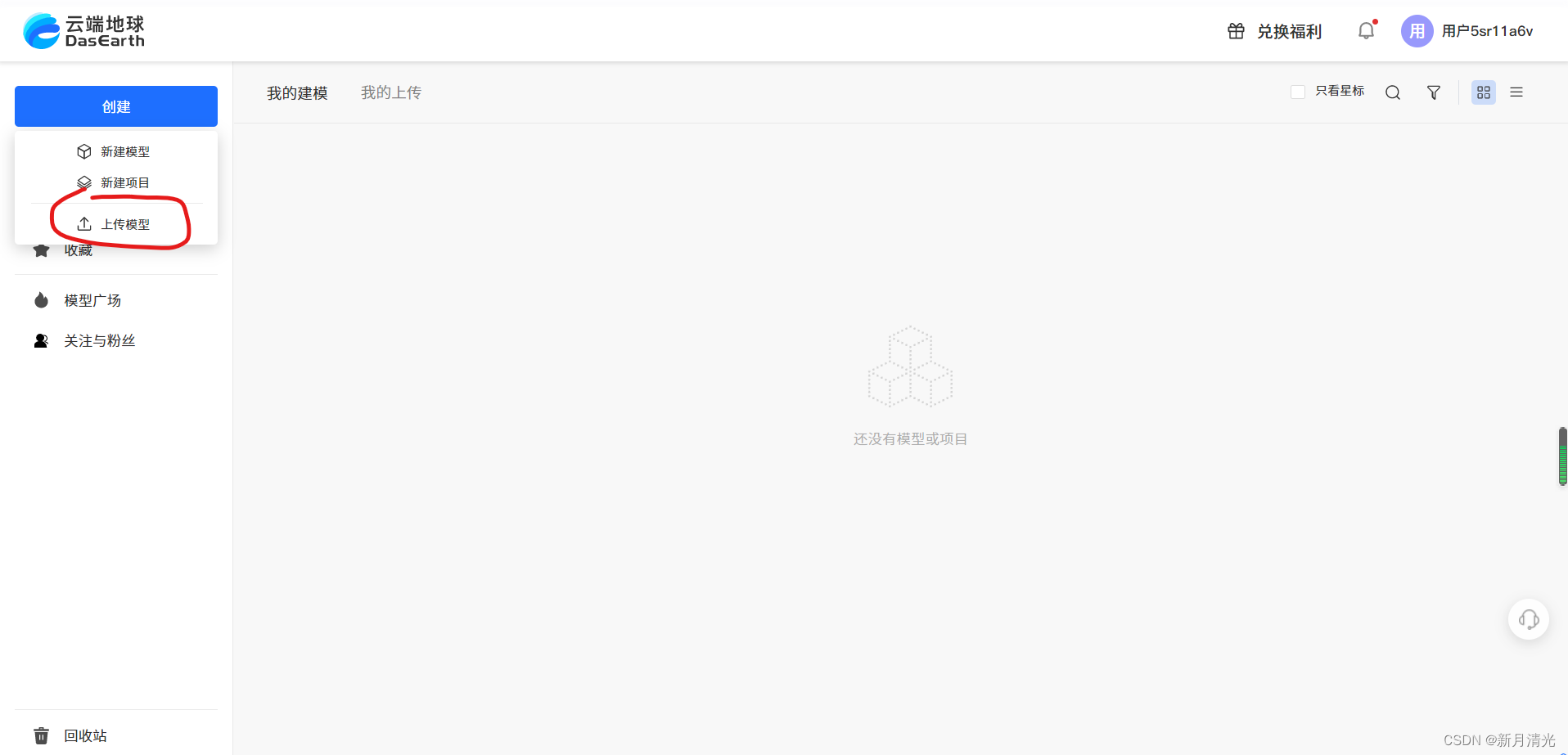

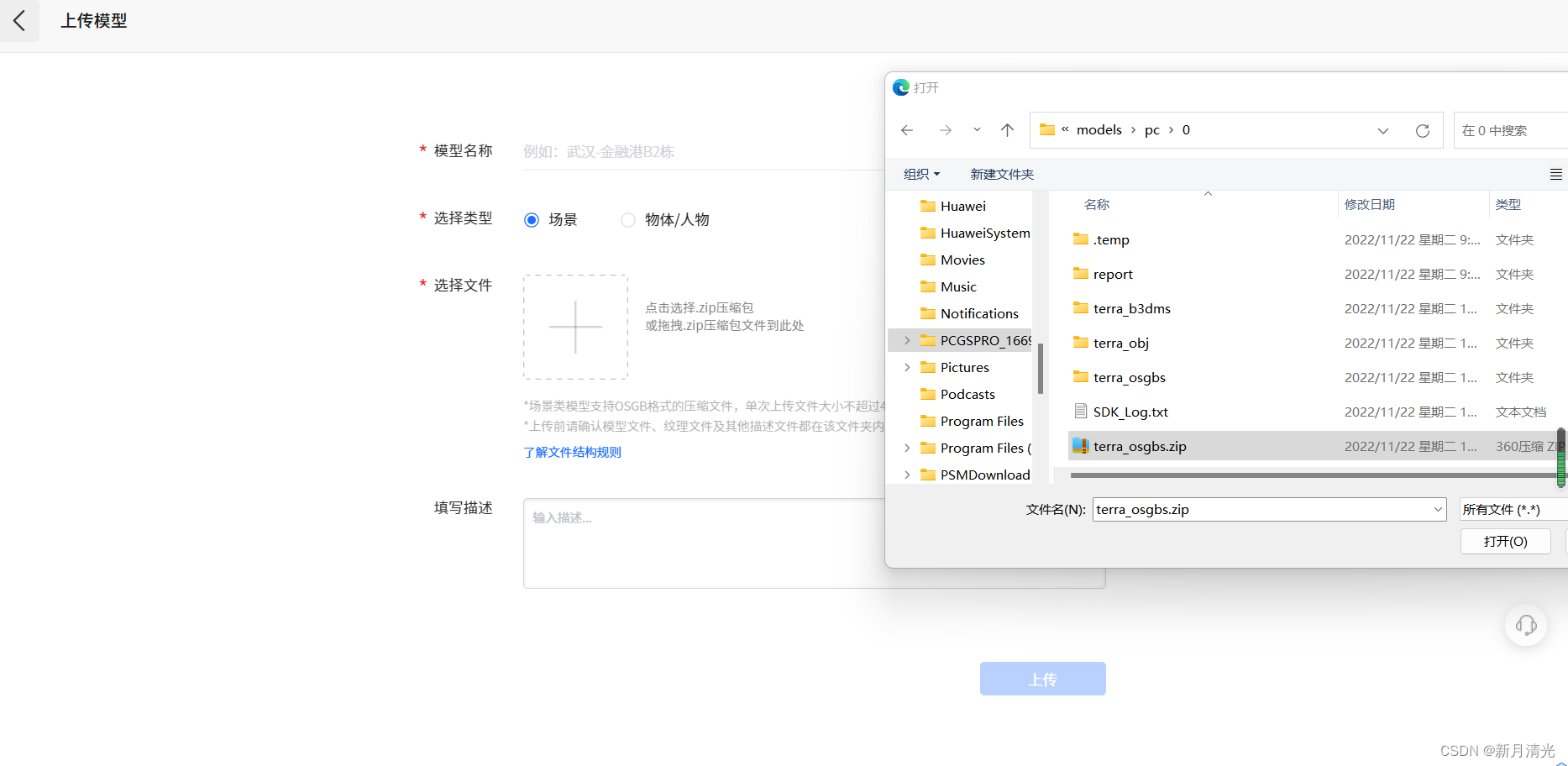

2、登录云端地球，并上传模型。
在这里插入图片描述

在这里插入图片描述

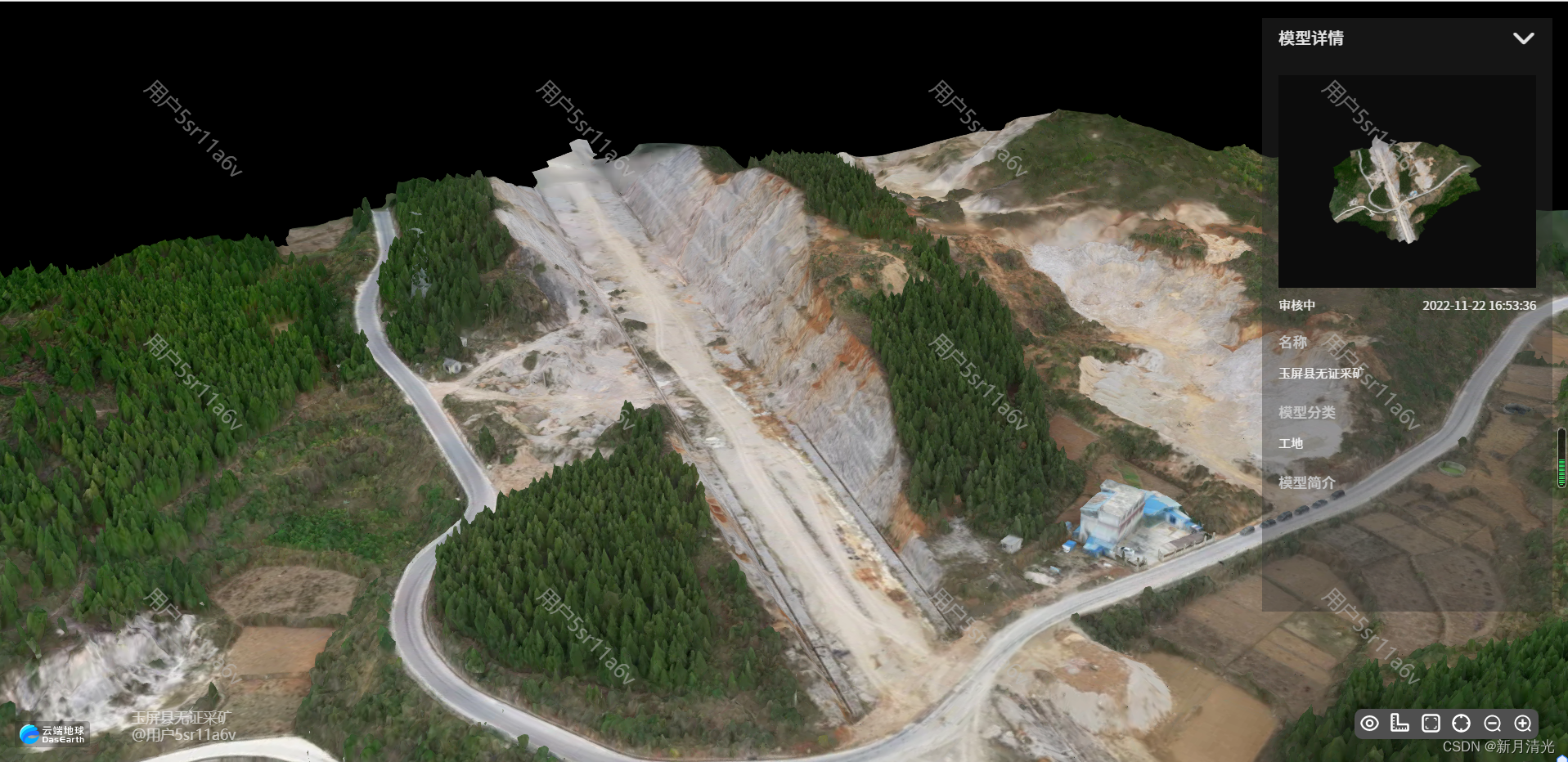

3、完成后效果如下。
在这里插入图片描述

在这里插入图片描述
访问地址：
https://earth.daspatial.com/share?shareKey=H0apaHDNAFNy35YG3CLzA8hy
