【驱动】WinDriver学习

第二章 WinDriver 开发环境

由于项目需要，Win7+VS+DDK的方案，相对来说比较复杂。 在刚着手移植工作，我采用的是框架是WDF+VS2012的方案，但由此生成的驱动文件无法成功安装到PC机上，这让我很是郁闷。 经过了两天的挣扎后，我决定转用WINDRIVER的方法，做过WINDOWS驱动的都会清楚，WINDRIVER会使开发进度得到提升，因为它的简易性。折腾了一个晚上后，终于将它的开发环境搭建成功了。下面简单的讲述一下环境搭建过程：
WinDriver 安装略过。下面讲VS2012，或看下面WinDriver 支持的版本，根据自己需要去安装就可以了。

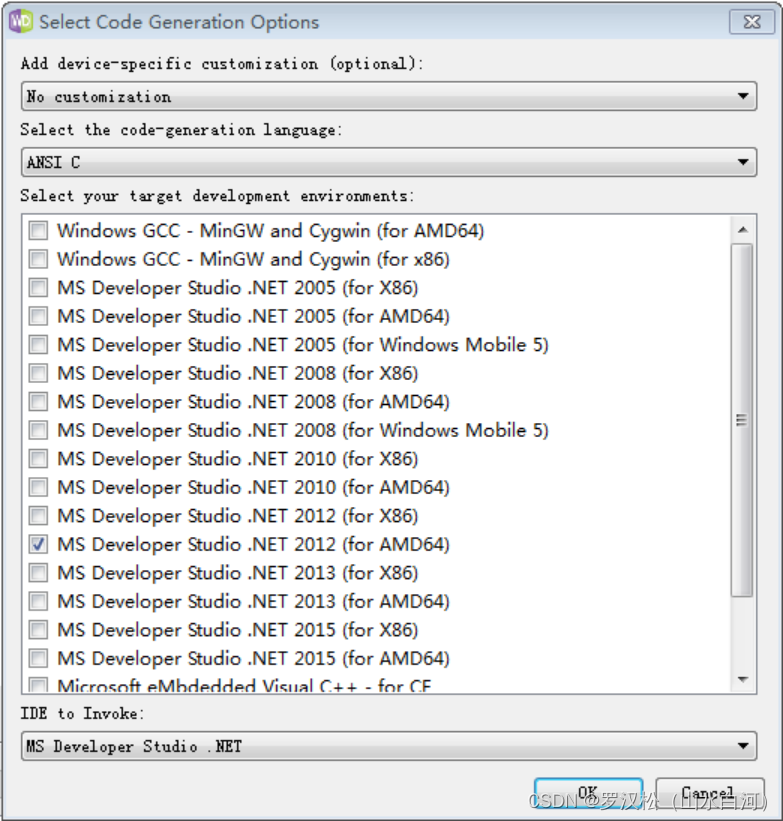

1、安装VS2012

  安装VS2012略过，主要用它来做数据传输应用程序的，WINDRIVER提供了一系列API接口，方便了用户，使用户能直接进入用户态的编程，因为内核态的编程它已做好，不需要进行修改，当然你也可以对它进行修改，这便要求你对驱动编程有一定的认识。
  微软官网下载 VS2022 的安装包。

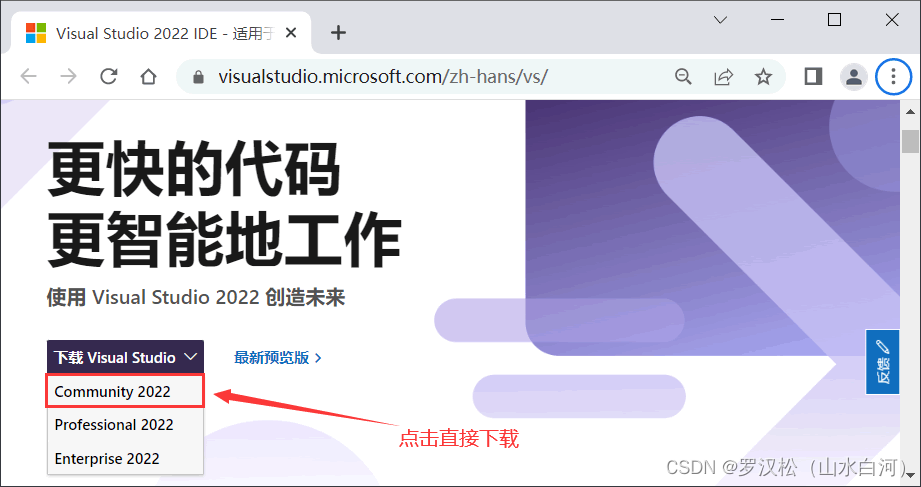

图 1 VS2022 下载页面

和先前的各个 VS 版本一样，VS2022 细分为三个版本，分别是：
社区版（Community）：免费提供给单个开发人员、开放源代码项目、科研、教育以及小型专业团队！大部分程序员（包括初学者）可以无任何经济负担、合法地使用 VS2022 了。
专业版（Professional）：售价 45 美元/月。
企业版（Enterprise）：售价 250 美元/月。

对于大部分程序开发，以上版本区别不大，免费的社区版一样可以满足程序员需求，所以我推荐大家使用社区版，无需破解，轻松安装，直接就能用。

按照图 1 进行操作，会得到一个名 VisualStudioSetup.exe 的可执行文件，接下来就可以安装 VS2022 了。
安装VS2022

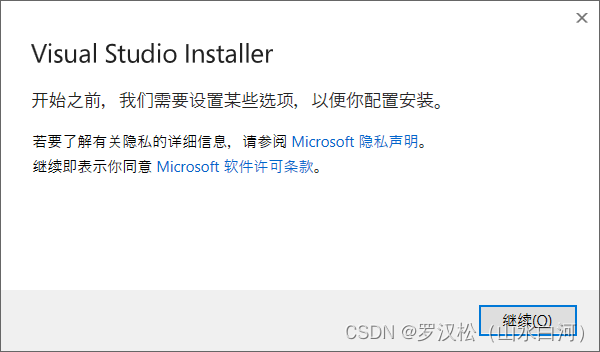

1. 双击启动 VisualStudioSetup.exe，开始安装 VS2022：


图 2 开始安装 VS2022

2. 点击“继续”，待安装环境准备好后，会弹出如下的窗口：

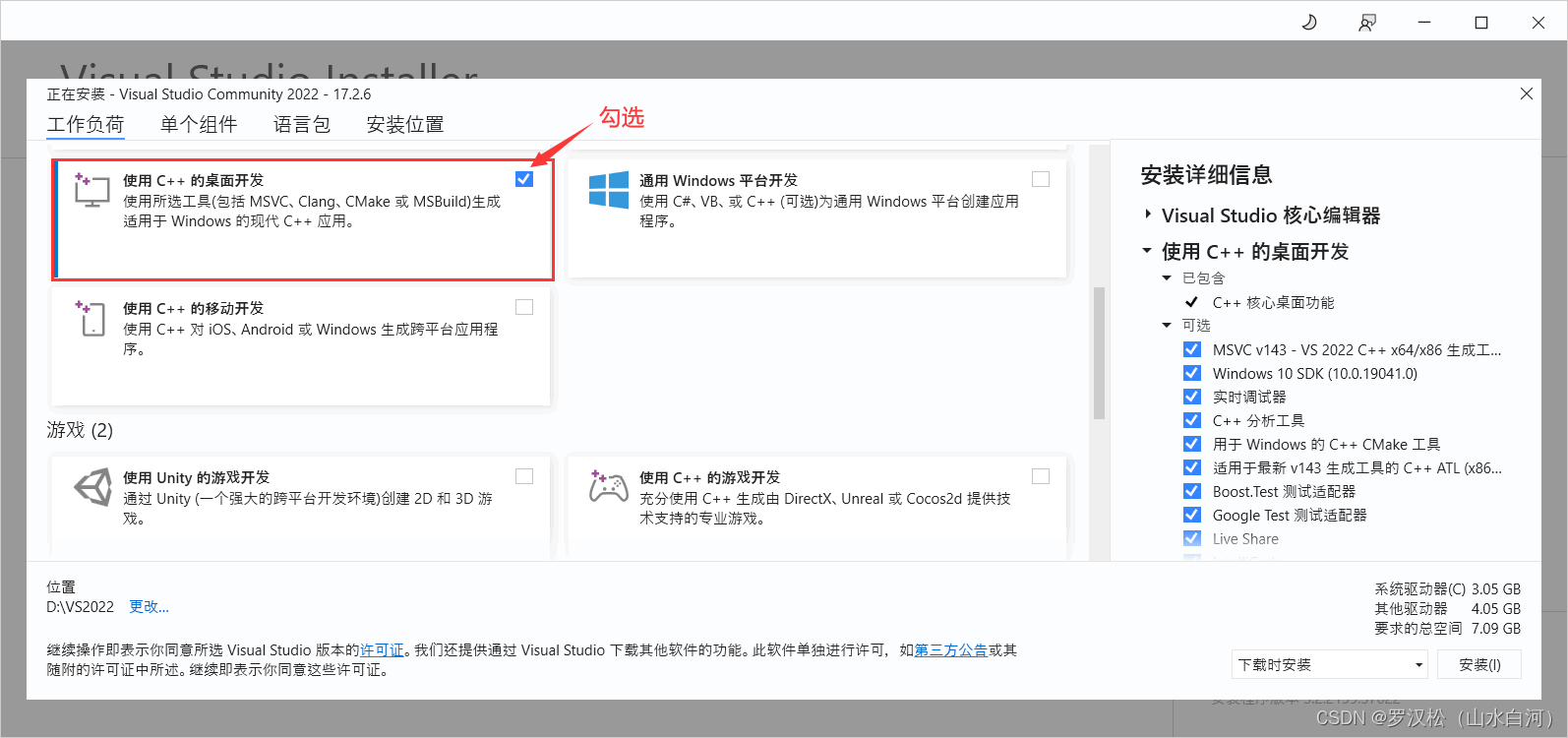

图 3 选择要安装的模块

除了支持 C/C++ 开发，VS2022 还支持 C#、F#、Visual Basic 等编程语言，没有必要安装所有的组件。学习 C/C++，只需要安装 “使用C++ 的桌面开发”，右侧的【安装详细信息】版块保持默认即可。

VS2022 体积较大，不建议安装在系统盘（通常是 C 盘），可以选择其它盘（比如图中选择的 D 盘）。

一切选择完成后，点击“安装”按钮开始安装。安装过程可能需要一段时间，请读者耐心等待。

3. 看到下图的提示，表明 VS2022 已经安装成功，接下来就可以启动 VS2022 编写 C/C++ 程序了。

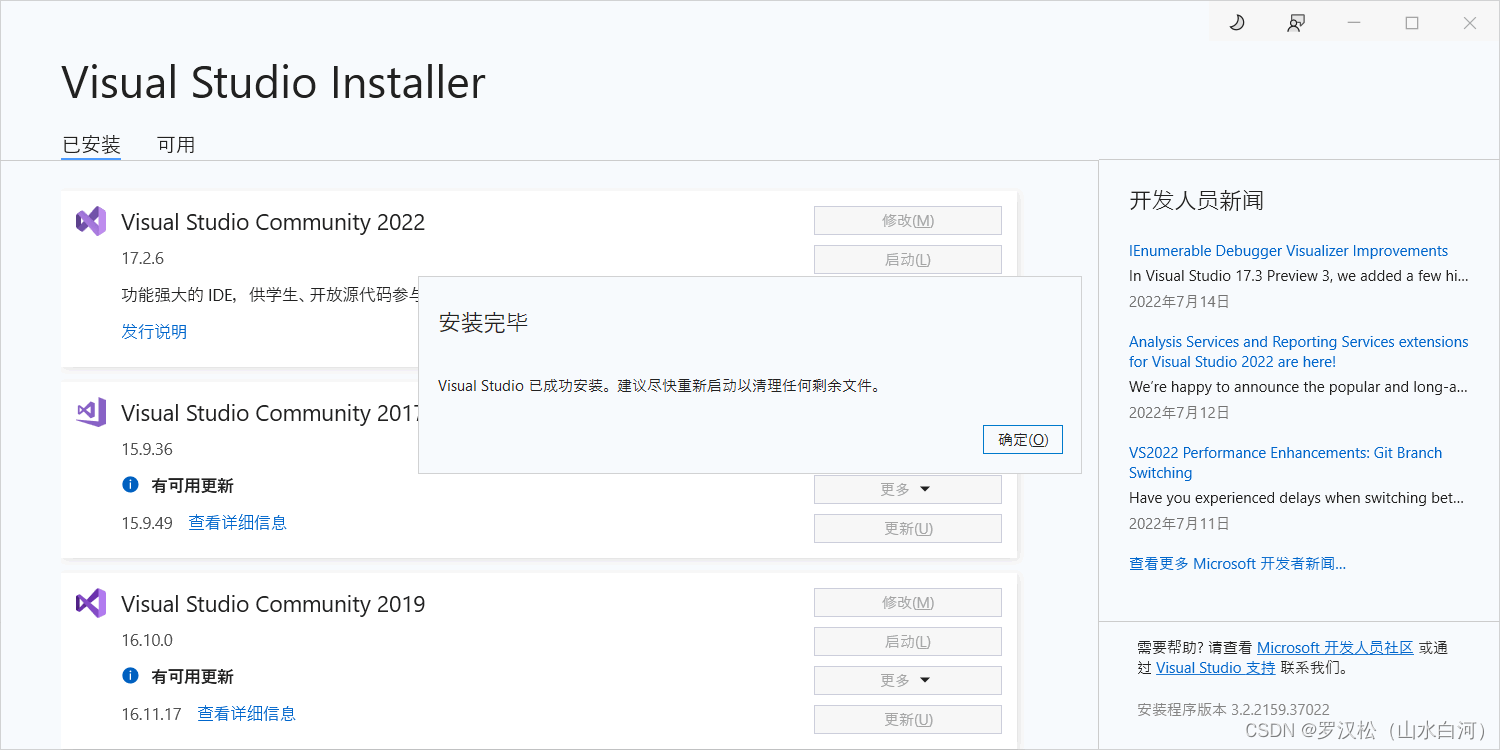

图 4 VS2022 安装完成
打开VS2022
安装成功后，可以在开始菜单里找到 VS 2022：

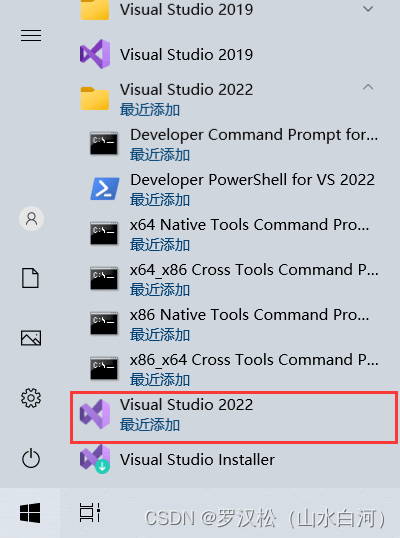

图 5 成功安装的 VS2022

点击 Visual Studio 2022，就可以打开使用了，请猛击《VS2022使用教程（使用VS2022编写C语言程序）》系统学习如何用 VS2022 运行 C 语言程序。

2、安装WINDRIVER

   在网上下个WINDRIVER，成功安装后，可以用它来生成驱动文件，这个相对比较容易。不进行详述，通常PCI卡插进电脑后，用Driver Wizard向导生成的SYS文件是可以安装上去的。

3、配置环境

  由于目标机是WIN7_64位的系统，用WIN32去写应用是行不通的，所以需要配置一下环境。 在新建的MFC工程里打开工程属性，将链接器里目标计算机修改成MachineX64 (/MACHINE:X64)的，通常是采用32位的，这里需要修改成X64的才行，然后便可以平台里选择X64，选择后再将常规->MFC的使用修改为“在共享DLL中使用MFC”。第三步“链接器”->"高级"->"入口点"修改成WinMainCRTStartup，这是由于默认会使用控制台的入口（MAIN），此点修改可将入口定为MFC的入口。第四步：配置头文件、库文件目录等，在VC++目录下“包含目录里”加入C:\WinDriver\include; （这在我的WINDRIVER安装目录下，具体要修改），库目录下增加C:\WinDriver\lib\amd64;。 第五步：以上操作基本可以保证你能编译所有代码，但链接不成功，此时需要加入链接时需要的库文件，在“链接器”->“输入”里加入wdapi1020.lib;odbc32.lib;odbccp32.lib;%(AdditionalDependencies)。

完成上述步骤后，便可以将WINDRIVER目录下提供的例子，如 C:\WinDriver\xilinx下有一个64位的应用例子（控制台的），将此例子与你实际应用的程序结合起来便可。

PCI Express（PCIe）是一种高速串行总线标准，用于连接计算机的各种设备（如显卡、网卡、声卡等）。在Windows操作系统中，PCIe设备驱动程序是必不可少的，因为驱动程序是操作系统和硬件之间的桥梁。下面将介绍PCIe应用程序开发的原理和详细步骤。

一、PCIe原理

PCIe是一种高速串行总线，它基于点对点连接的思想，每生成exe文件内嵌指定页面个设备都有自己的唯一标识符，可以直接与主机通信。PCIe总线的速度比传统的PCI总线快得多，它的传输速度可以达到每秒8GB/s以上，这使得它成为连接高性能设备的理想选择。

PCIe前端打包PCIe总线在物理层面上分为一组差分对，每个差分对在传输时只传输一个比特，这种方式可以提高传输速度并减少噪声干扰。每个PCIe设备都有一个唯一的地址和标识符，它们可以通过寄存器映射的方式进行访问。PCIe设备可以是输入/输出设备（如显卡、网卡、声卡等），也可以是处理器或存储器设备。

二、PCIe应用程序开发

PCIe应用程序开发包括以下步骤：

1.确定设备的PCIe ID

PCIe设备都有唯一的厂商ID和设备ID，这些ID可以通过设备的说明书或者PCIe ID数据库来获取。在Windows设备管理器中，可以查看设备的PCIe ID，如下图所示：

2.编写驱动程序

驱动程序是操作系统和硬件之间的桥梁，它可以让操作系统识别和控制PCIe设备。在Windows操作系统中，驱动程序通常是使用C或C++编写的。驱动程序可以通过WDM（Windows驱动程序模型）或者WDF（Windows驱动程序框架）进行开发。WDM是一种传统的驱动程序模型，而WDF是一种新的驱动程序框架，它可以更容易地开发驱动程序，并提供更好的可靠性和稳定性。

3.注册驱动程序

在Windows操作系统中，驱动程序必须注册才能被操作系统加载和使用。驱动程序可以使用WDM或WDF提供的注册函数进行注册。在注册时，需要指定驱动程序的名称、设备ID、硬件资源等信息。

4.编写应用程序

应用程序是用户与PCIe设备交互的接口，它可以通过驱动程序来访问PCIe设备。应用程序可以使用C、C++、C#等编程语言进行开发。在Windows操作系统中，应用程序可以使用WinAPI或者.NET Framework提供的相关函数和类库来访问PCIe设备。

5.测试和调试

在开发PCIe应用程序时，测试和调试是非常重要的。可以使用各种调试工具来检查驱动程序和应用程序的运行状态，如Windows调试器、Visual Studio调试器等。

总结

PCIe是一种高速串行总线，用于连接计算机的各种设备。在Windows操作系统中，PCIe设备驱动程序是必不可少的。PCIe应用程序开发包括确定设备的PCIe ID、编写驱动程序、注册驱动程序、编写应用程序、测试和调试等步骤。PCIe应用程序开发需要具备相关的硬件和软件知识，如果您想深入了解PCIe应用程序开发，请参考相关书籍和资料。
