5G NR 如何计算资源块的数量?

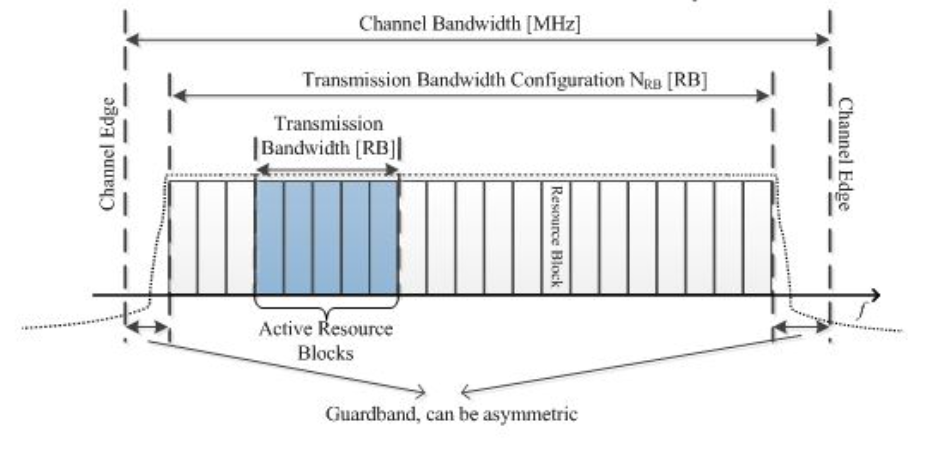

在这里插入图片描述

一、什么是资源块?

       在5G中,一个NR资源块(RB:Resource Block)在频域包含12个子载波,与LTE类似。而LTE资源块带宽固定为180 KHz,但在NR中它不固定,其依赖于子载波间隔:

子载波间隔资源块的大小
15kHz频域=180kHz(15×12)
时域=1ms
30kHz频域=360kHz(30×12)
时域=0.5ms
60kHz频域=720kHz(60×12)
时域=0.25ms
120kHz频域=1440kHz(120×12)
时域=0.125ms
240kHz频域=2880kHz(240×12)
时域=0.0625ms

二、通过RB数计算带宽以及通过带宽计算RB数

       NR中低于6 GHz的频段最大的可用带宽是100 MHz,而在毫米波范围内最大的可用带宽是400 MHz。NR旨在提供更高的带宽效率,达到99%,而LTE约为90%(10%浪费在保护频段)。NR与LTE的另一个不同之处在于,它不为上行链路和下行链路保留任何直流子载波。

       NR的每个参数集(numerology)都定义了最小和最大数量的资源块,在知道了一个资源块的带宽后,就可以计算最小和最大信道带宽。例如下表所示(包括保护带宽):

子载波间隔最小RB最大RB最小带宽最大带宽
15 kHz242754.3249.5
30 kHz242758.6499
60 kHz2427517.28198
120 kHz2427534.56396
240 kHz2413869.12397.44

       3GPP 38.101定义了不同子载波间隔下,每个UE的最大传输带宽。下表中所示的资源块数是在从信道带宽中移除保护带后的值,所考虑的最大带宽为100 MHz。

子载波间隔带宽最小保护带宽最大RB数
15 kHz50 MHz692.5 kHz270
30 kHz100 MHz845 kHz273
60 kHz100 MHz1370 kHz135

在这里插入图片描述

上表的计算方法如下:

N R B = ( 信道带宽 − 2 × 保护带宽 ) / 一个 R B 的带宽 N_{RB}=(信道带宽 - 2×保护带宽)/一个RB的带宽 NRB=(信道带宽2×保护带宽)/一个RB的带宽

  1. 对于scs=15 kHz,一个RB的带宽是180 kHz。对于信道带宽50MHz,保护带宽692.5kHz,其RB数量为: N R B = ( 50 × 1 0 3 − 2 × 692.5 ) / 180 = 270 P R B N_{RB}=(50×10^3 - 2×692.5)/180=270 PRB NRB=(50×1032×692.5)/180=270PRB
  2. 对于scs=30 kHz,一个RB的带宽是360kHz。对于信道带宽100MHz,保护带宽845kHz,其RB数量为: N R B = ( 100 × 1 0 3 − 2 × 845 ) / 360 = 273 P R B N_{RB}=(100×10^3 - 2×845)/360=273 PRB NRB=(100×1032×845)/360=273PRB
  3. 对于scs=60 kHz,一个RB的带宽是720kHz。对于信道带宽100MHz,保护带宽1370kHz,其RB数量为: N R B = ( 100 × 1 0 3 − 2 × 1370 ) / 720 = 135 P R B N_{RB}=(100×10^3 - 2×1370)/720=135 PRB NRB=(100×1032×1370)/720=135PRB
