5G NR帧结构与信道

---

一、LTE-A系统带宽配置

在LTE系统中，OFDM技术被广泛应用于无线信号传输。
以下详细分析OFDM在LTE中的关键参数和设计。

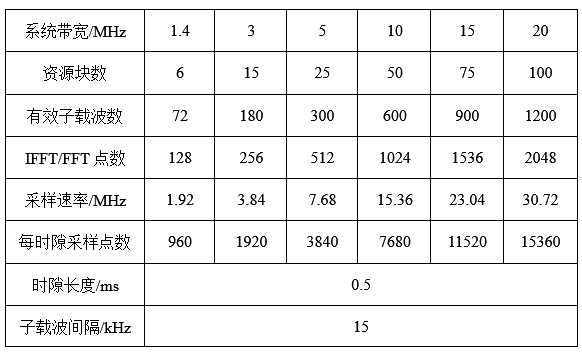

1、不同带宽下的参数配置

5G NR和LTE中一帧持续时间都是10ms，每一帧分为10个子帧，一个子帧持续时间为1ms。
在LTE中，SCS和时隙都是固定的，即每个子帧2个时隙，每个时隙0.5ms。
若是normal CP类型，每个时隙包括7个OFDM符号。
其中，每个时隙第一个OFDM符号前部的CP长度为160，其他CP长度为144。第一个符号长度不同的原因仅仅在于为了填满0.5ms的间隙。

• $N=2048\times 7+160+144\times 6=15360$

也可以用参数来计算：

• 一个OFDM符号周期：$T_{symbol}=\frac{1}{15000}=66.67us$
• 一个slot内OFDM符号数：$N_{ofdm}=\frac{0.5ms}{66.67us}=7.5\Rightarrow N_{ofdm}=7$
• 采样周期：$T_s=\frac{1}{15000\times 2048}=32.55ns$
• 一个slot内采样点数：$N_s=\frac{0.5ms}{32.55ns}=15360$

可见$N=N_s$

2、20 MHz带宽下的采样频率分析

LTE系统的OFDM子载波间隔为 $\Delta f=15\text{kHz}$。
由此可以计算OFDM符号的时长为：$T_s=\frac{1}{\Delta f}=66.67\mu s$
DFT/IDFT点数：系统使用2048点的DFT/IDFT计算，即 $N=2048$。
最高子载波频率：基带信号的频率范围由子载波确定，最高子载波频率为：
$$f_{\text{max}}=\frac{N}{2}\cdot \Delta f=1024\cdot 15\text{kHz}=15.36\text{MHz}$$
采样定理要求：根据采样定理，采样频率需要大于信号最高频率的两倍，即：
$$f_s>2\cdot f_{\text{max}}=2\cdot 15.36\text{MHz}=30.72\text{MHz}$$
但为什么这里给的是20M带宽呢？因为从上面的表中可以看到2048个子载波中，仅有1200个子载波承载有效数据，其他为虚拟子载波，这部分作为保护频带。
因此有效子载波占用的基带带宽为：
$$\text{基带带宽}=\frac{1200}{2}\cdot 15\text{kHz}=9\text{MHz}$$
尽管实际的基带带宽为9 MHz，但为了满足采样定理，同时保证系统中保护频带的存在，采样频率30.72 MHz是远高于有效带宽两倍的最低要求，即（30.72M>18M），所以20M带宽里面只有18M传输数据，还有2M作为保护频带。

二、5G NR无线帧结构

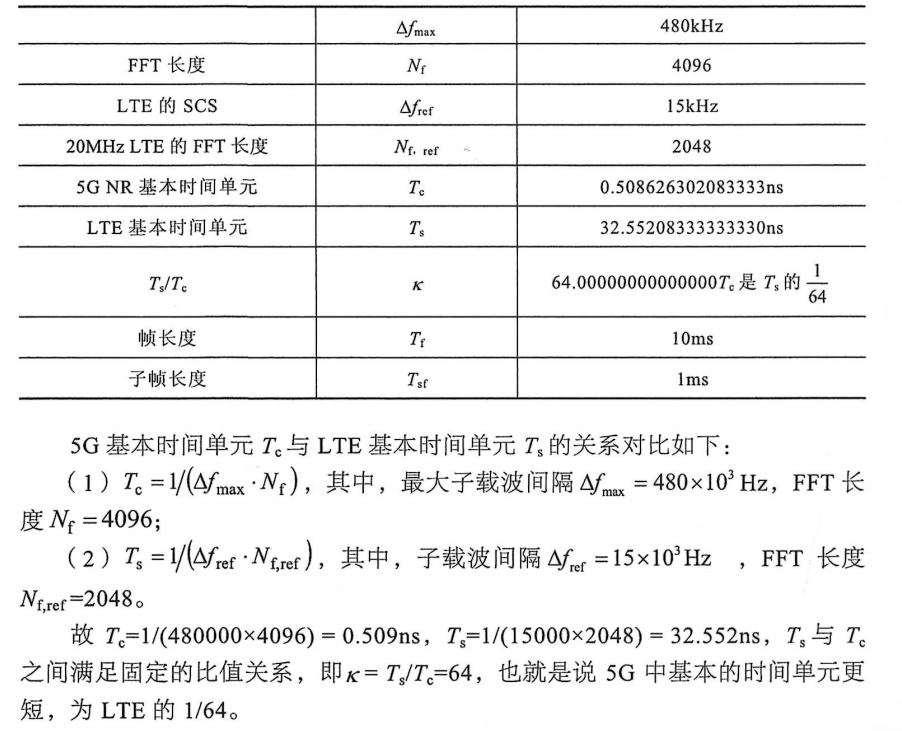

1、基本时间单元

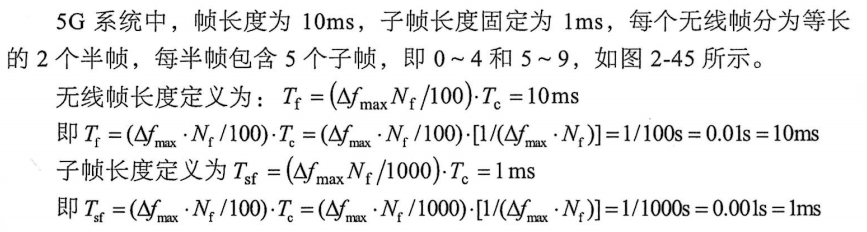

2、帧和子帧

与LTE固定的15Khz子载波间隔（Subcarrier Spacing, SCS）相比， NR支持多种SCS，可以根据不同参数集变化。NR支持15kHz、30kHz、60kHz、120 kHz和240 kHz等。用公式表示为$\Delta f=2^{\mu }\cdot 15kHz$，$\mu$就表示参数集，表示SCS是15kHz的整数幂次倍。
在3GPP38.211中，有关于NR子载波间隔类型的总结。

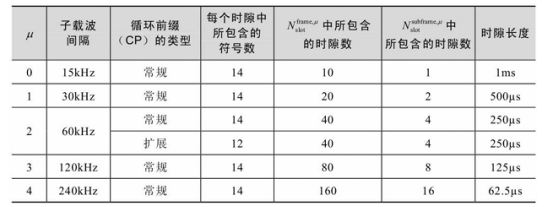

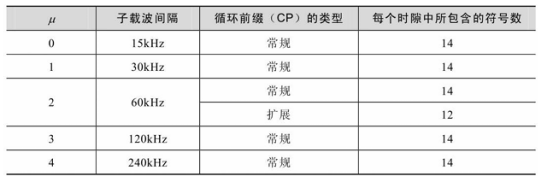

不同子载波下每个时隙中所包含的符号数：

3、符号及其特性

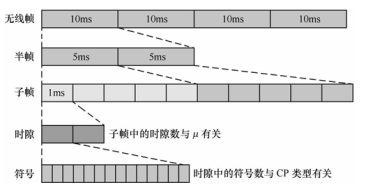

以常规CP为例，每个时隙中所包含的符号数是相同的，而符号长度和子载波长度有关。因此，不同子载波下的时隙长度是不同的， 15kHz下时隙长度为1ms，30kHz下时隙长度为500µs，60kHz下时隙长度为250µs，120kHz下时隙长度为125µs，240kHz下时隙长度为62.5µs，如下图所示。

每个子帧中时隙的编号为 n s μ ∈ { 0 , ⋯   , N s l o t subframe , μ − 1 } n_{s}^{\mu }\in \{ 0,\cdots,N_{slot}^{\text{subframe},\mu } - 1\} nsμ​∈{0,⋯,Nslotsubframe,μ​−1}，按照升序排列。每个子帧中的升序编号则为 n s , f μ ∈ { 0 , ⋯   , N s l o t frame , μ − 1 } n_{s,f}^{\mu }\in \{ 0,\cdots,N_{slot}^{\text{frame},\mu } - 1\} ns,fμ​∈{0,⋯,Nslotframe,μ​−1}。无线帧和子帧中所包含的时隙数为：

4、子载波间隔取值

R1-163227中提到，对于给定的频段，相位噪声和多普勒频移等因素决定了最小SCS，具体原因为：
（1）采用较小的SCS，会导致较高的相位噪声，从而影响EVM，也会对本地振荡器产生较高的要求，还会使多普勒频移较高时的性能降低；
（2）采用较大的SCS，会使符号长度缩短，从而降低时延；
（3）所需的CP开销（时延扩展预期）设定了SCS的上限，SCS过大会导致CP开销增加；
（4）OFDM调制器的FFT长度和SCS共同决定了信道带宽。
考虑到上述关系，最优化的SCS应当足够小但是仍应当足够强壮，以抵抗相位噪声和多普勒频移，并对预期的信道带宽和时延提供支持。
R1-162386：Numerology for new radio interface中提到，子载波间隔 （SCS）是系统设计的重要参数。SCS较小时，符号周期增加，CP开销降低，反之亦然。
虽然在较高的载波频率下通常不使用较小的子载波间隔，但是参数集可以独立于频段进行选择。不同子载波间隔可用于不同的场景下。如对于室外宏覆盖和微小区，可以采用30kHz子载波间隔；而室内站则可以采用60kHz子载波间隔；对于毫米波，则可以采用更大的子载波间隔，如120kHz。
另外，数据信道和同步信道也可以采用不同的子载波间隔。比如：
（1）6GHz以下频段中，同步信道可以采用15kHz和30kHz，数据信道则可以采用15kHz、30kHz或者60kHz；
（2）6GHz以上频段中，同步信道可以采用120kHz和240kHz，数据信道则可以采用60kHz或者120kHz。

三、5G物理资源

1、资源块

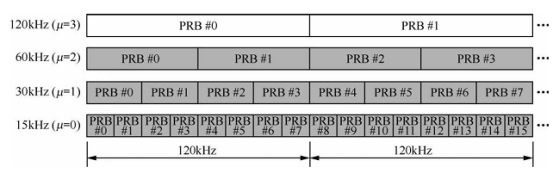

在5G系统中，一个资源块（RB）由频域上连续的$N_{sc}^{RB}=12$个子载波组成，物理资源块（PRB）与RB的概念相同。子载波长度越大，每个PRB占用的频域带宽越大，不同子载波间隔下PRB长度：

公共资源块（CRB）表示特定信道带宽中所包含的全部RB，CRB 大小与子载波间隔相关。

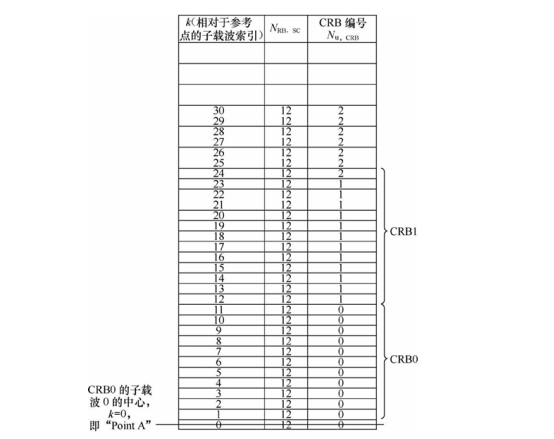

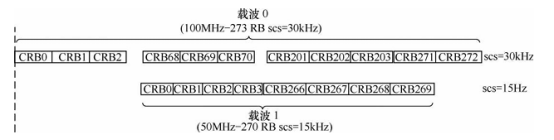

CRB在频域上从0到高依次编号，其编号$n_{CRB}^{\mu }$可采用资源粒子$(k,l)$计算，计算公式为$$n_{CRB}^{\mu }=\lfloor \frac{k}{N_{sc}^{RB}}\rfloor$$其中，$k$基于Point A定义，$k=0$对应以Point A为中心的子载波，即CRB0的子载波0的中心是“Point A”，CRB从Point A开始编号。CRB编号示意如图：

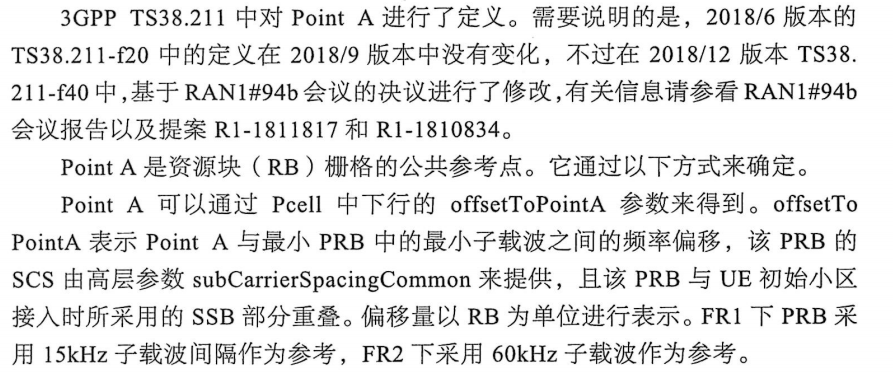

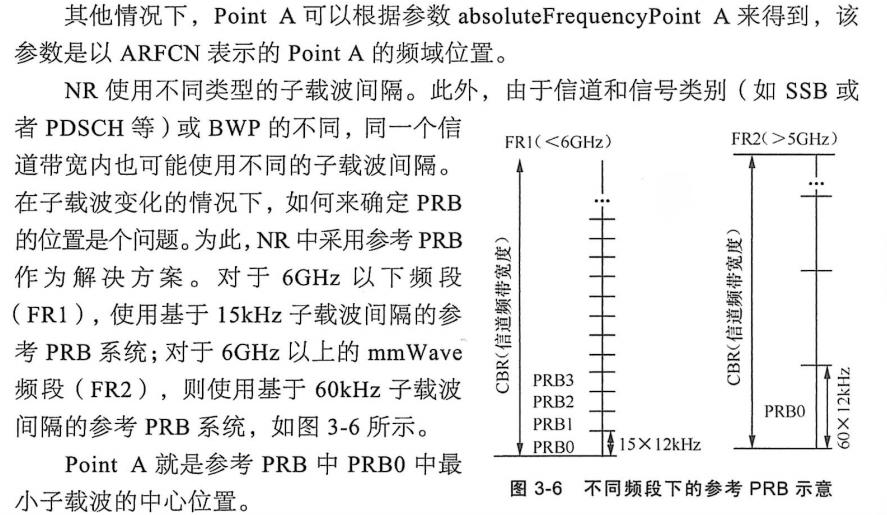

2、RB栅格的公共参考点：Point A

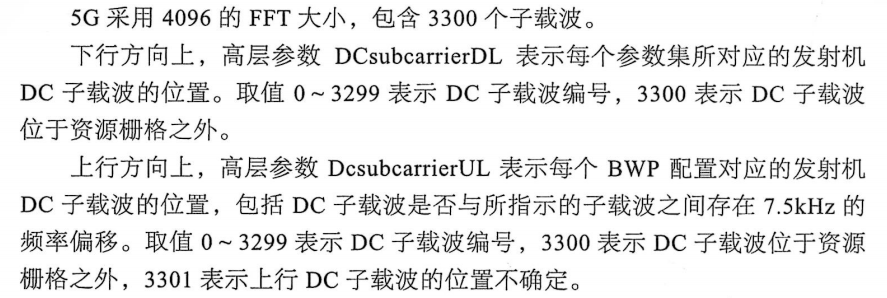

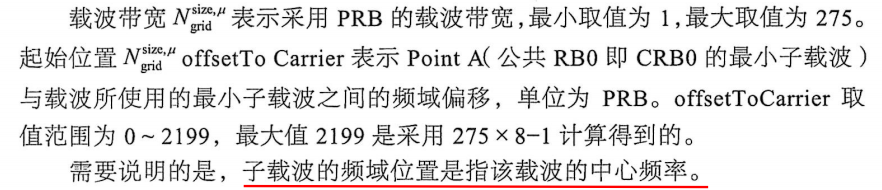

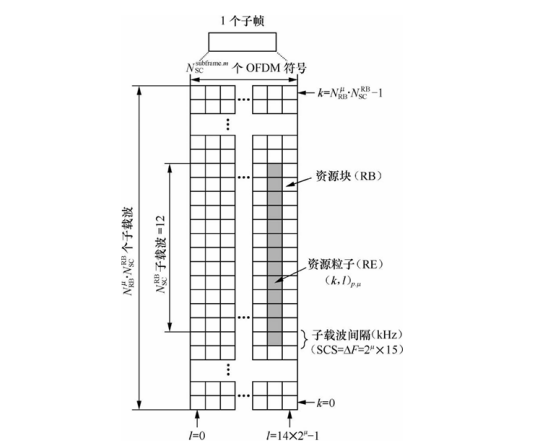

3、资源栅格

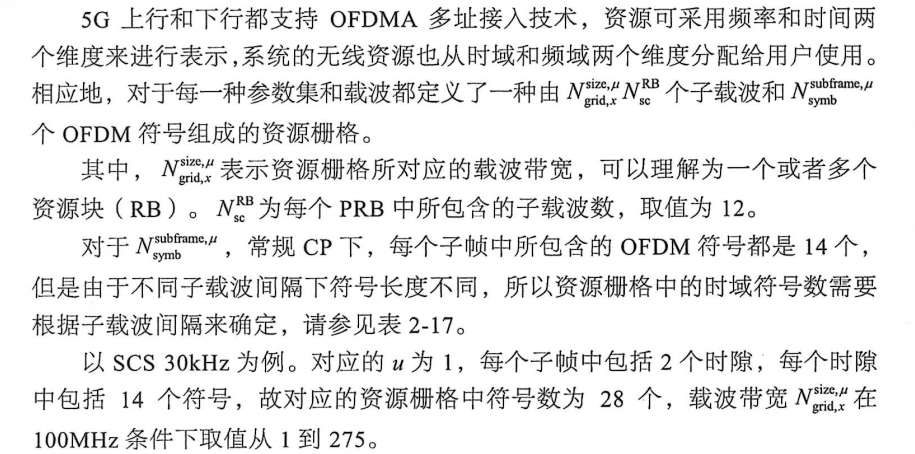

上行和下行每个方向上各有一组资源栅格。5G采用多天线技术，因每根天线对应的天线端口及参考信号分布有差异，资源栅格需针对天线端口定义。在上行或下行传输方向上，给定天线端口$p$和子载波间隔配置$\mu$下，都存在一种资源栅格。

4、资源粒子

资源粒子是天线端口p和子载波间隔配置μ对应的资源栅格中的每个粒子（Element），与LTE中的概念类似。RE是资源栅格中的最小单元，由频域上一个子载波和时域上一个符号组成，由$(k,l{)}_{p,\mu }$唯一标定。其中，$k$是频域上对于特定参考点的子载波编号，$l$表示相对于特定参考点的时域符号编号。$(k,l{)}_{p,\mu }$表示用于天线端口$p$和子载波间隔$\mu$的频域位置为$k$且时域位置为$l$的RE。

5G NR信道

NR使用的多径信道有两种，抽头延迟线（Tapped Delay Line, TDL）模型和集群延迟线（Clustered Delay Line, CDL）模型。
TDL信道模型，即抽头延迟线模型，主要用于简化评估，如非MIMO评估。它在0.5GHz到100GHz的全频率范围内定义，最大带宽为2GHz。TDL模型由一组具有不同衰落系数和不同时延的抽头组成，每个抽头的多普勒频移具有典型的Jakes频谱形状（常用瑞利衰落模型，频谱形状为U型谱）和最大多普勒频移的特征。此外，TDL模型还包括多种类型，如TDL-A、TDL-B、TDL-C等，它们代表了不同的非视距（NLOS）通道剖面，而TDL-D和TDL-E则是为视距（LOS）通道建模而设计的。

CDL信道模型，即簇延迟线模型，与TDL模型在结构和应用上有所不同。虽然两者都用于多径信道建模，但CDL模型可能更注重于模拟信号在传播过程中遇到的更复杂的散射环境。具体的CDL模型细节和应用可能因不同的研究和标准而异，但通常它会更详细地考虑信号在传播过程中遇到的多个散射簇的影响。

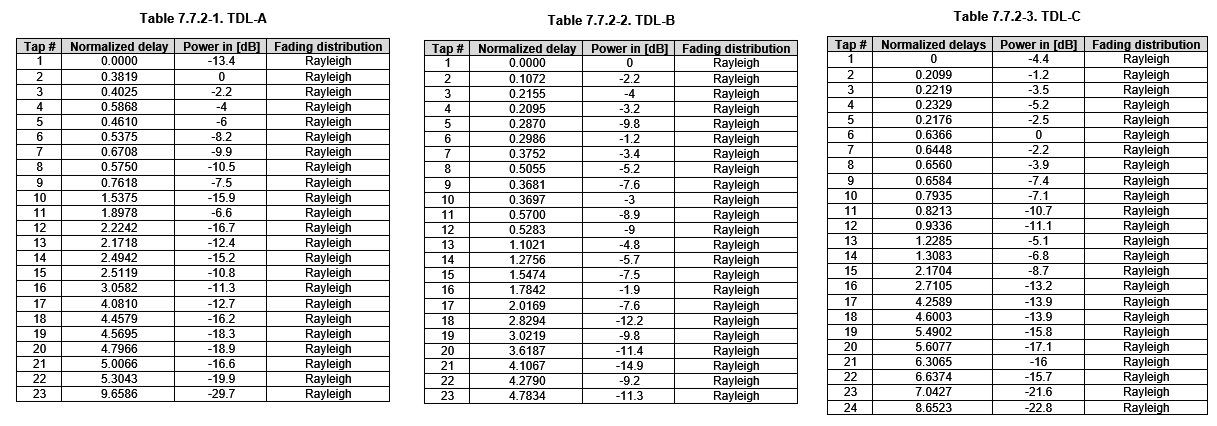

在3GPP38.901中，有关于NR信道模型的总结。
一般来说，针对瑞利衰落信道的OFDM系统的仿真，采用TDL-A、TDL-B和TDL-C信道模型。

相比于LTE不同的是，TDL给出的时延都是归一化后的。因此，可以选择相应的尺度因子进行时延缩放。

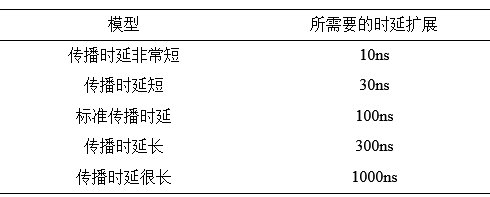

标准中也给出了相应的缩放值：
