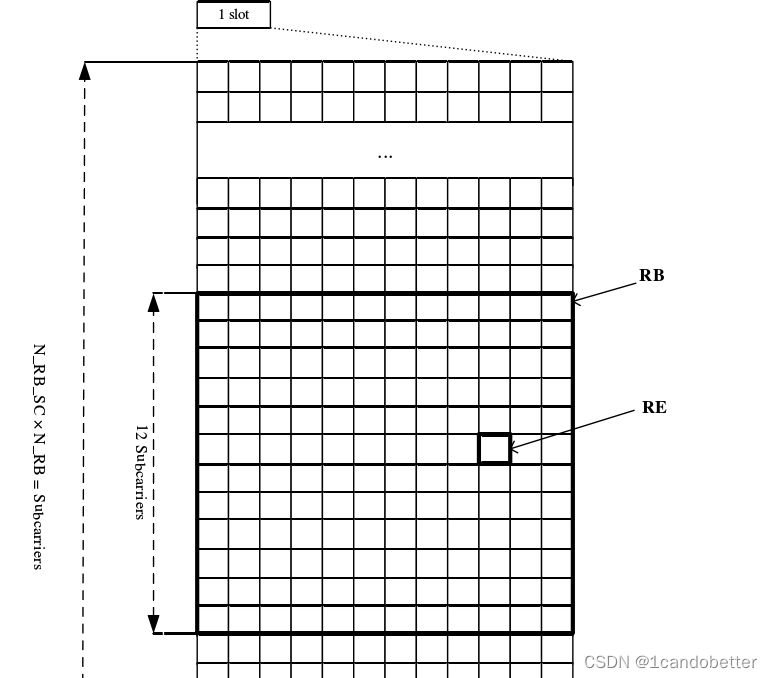

5G NR中物理资源定义与4G LTE类似,频域最小粒度是子载波(subcarrier ) ,时域最小粒度是符号(symbol)。时域上一个symbol,频域上一个SC组成的时频资源称为资源元素(Resource Element, RE,为时频上的最小粒度,RE与5G NR中的配置无关。一个资源块(Resource Block, RB)在频域上包含12个连续的SC,时域上包含14个连续的symbol,即1个RB共168个RE。
5 G NR的时域资源

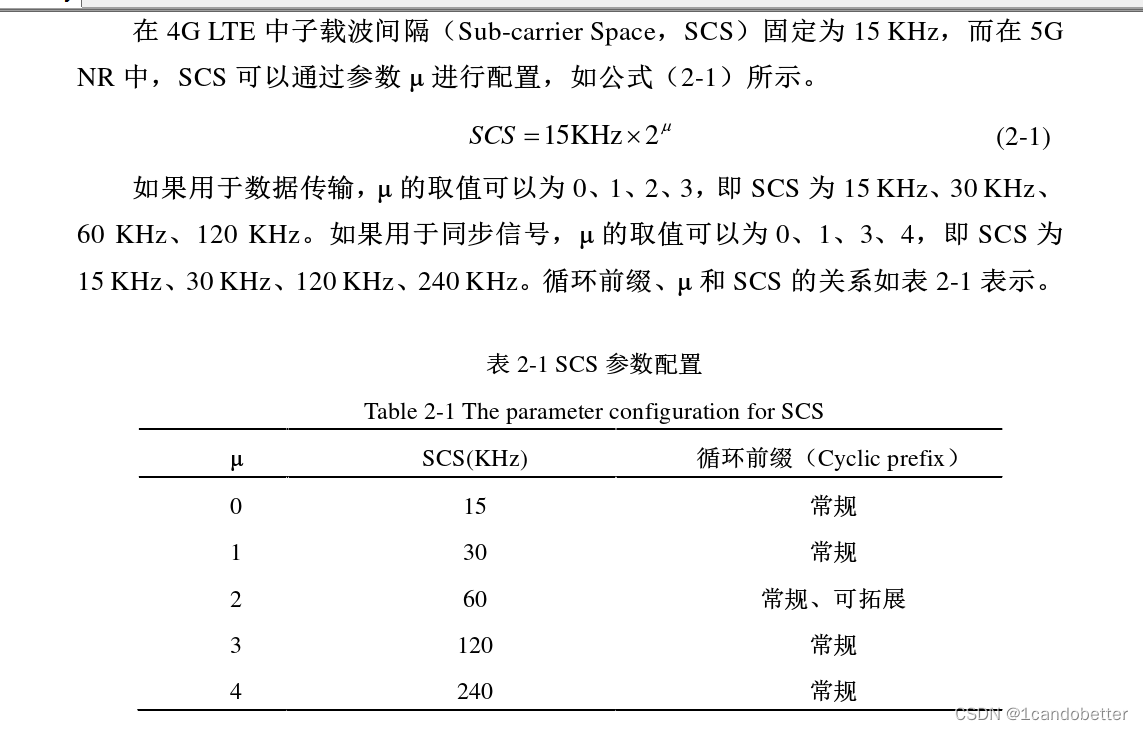

5G NR的频域资源主要包括频段、频带、SCS. BWP、栅格、带宽等 。SCS,BWP和带宽可以根据用户的需求进行配置。
频带(Band)
5G NR支持两种频段范围(FR ) ,即FR1和FR2。通常FR1表示6 GHz以下的范围,称为Sub 6 GHz。而FR2一般表示6 GHz以上称为毫米波频段范围。对于不同的FR,应用的场景不同可以分为若干的频带(Band),系统带宽和子载波间隔都有所不同。FR1和FR2设备通常以Band的代号来表示所支持的频段。
带宽
5G NR中FR1带宽最大可配置100 MHz,而FR2带宽最大可配置400 MHz (提供极高速率的数据传输),同时NR允许UE只工作在系统带宽的一部分,例如20MHz,主要考虑有以下两点:
- 终端能力的限制:支持大带宽对UE的功耗和成本等都是比较大的挑战,由于实现能力的限制,部分UE可能选择仅支持较小的带宽传输
- 节能的考虑:即使UE能支持带带宽传输,在不必要时(如业务量不高时),UE可以关闭部分射频通道以降低功耗。
而4G LTE最大的带宽为20 MHz,相比之下5G NR的可操作性远远大于4G LTE,可以根据需要进行设置。在带宽配置方面还有参数集(Numerology)的限制,可变的参数集是5 G NR相对于4G LTE最明显的一个不同之处,可以使得带宽的设置更加灵活。
BWP(带宽部分)
在5 G NR中还引入了新的BWP概念,BWP是整体配置带宽的一部分。基站按照当前接入设备的能力来配置BWP,对于设备来讲只能看到当前活动的BWP而不能看到整体的带宽,相对于4G LTE来说更多了灵活性。在整个带宽上可以配置多个BWP,但每个BWP所配置的是一致的,也即每个BWP的SCS是一致的。在上下行传输中,每个UE最多可以配置4个BWP,但是只能同时激活使用一个BWP。例如在FR1的100 MHz带宽中可以配置三个BWP,分别为BWPO.BWP1. BWP2,其中BWP1带宽为40 MHz, SCS为15 KHz; BWP2带宽为10MHz, SCS为15 KHz; BWP3为20MHz, SCS为60 kHz .3个BWP的带宽和SCS都是可以不同的,这样引入BWP的概念有以下几个优点:
(1) UE可以支持小带宽,便于设备开发,同时可以节电,节约能源。
(2)可以通过配置不同的BWP支持不同参数集的频域调度,同时可以支持不连续的频谱配置。
(3)可以根据业务的需求优化资源配置,降低系统间的干扰。
(4)支持前向兼容,4G LTE也可以在5G NR的频带中配置。
公共资源块(CRB)

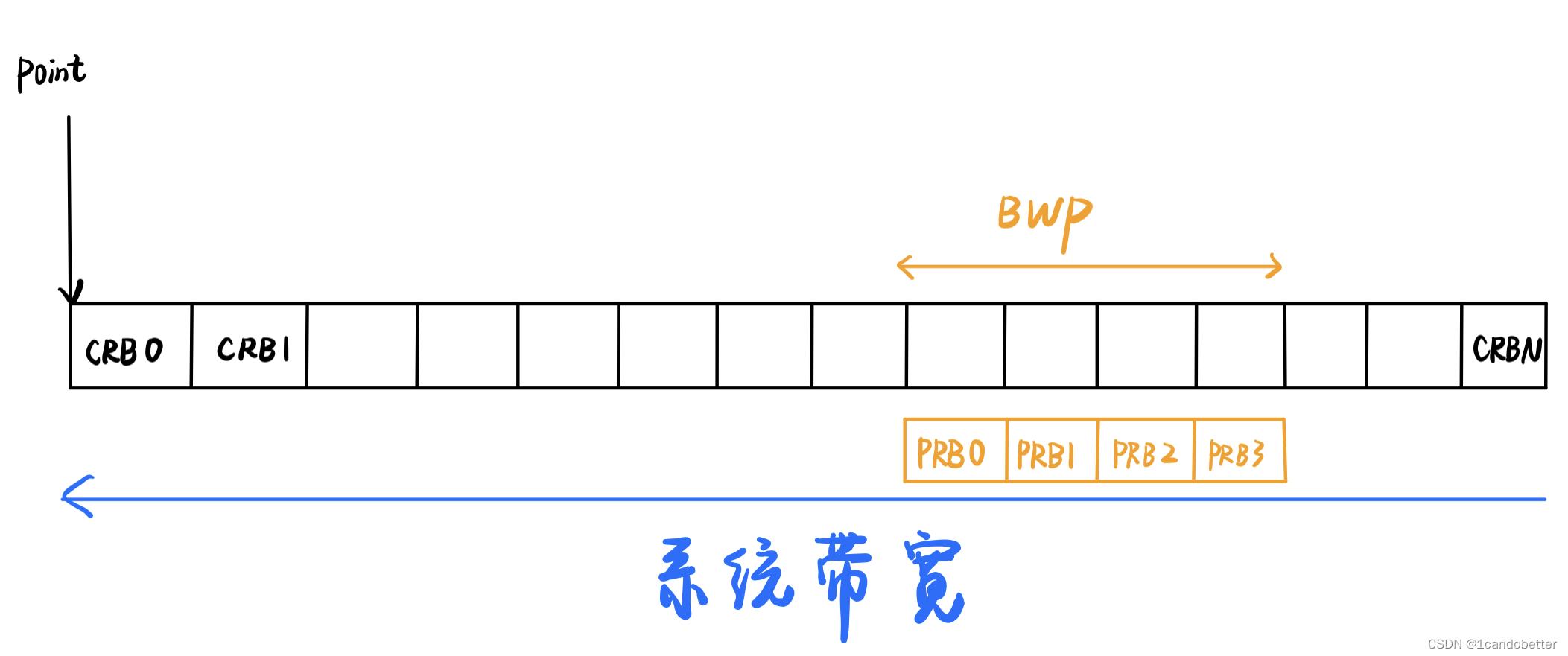

从整个系统的角度来看,只需要对该BWP内的PRB进行定义和编号即可。但从整个系统的角度来看,不同UE配置的BWP不同,甚至有可能是部分重叠的,同一个PRB在不同UE的BWP范围内的编号可能是不同的。为了实现对BWP的配置和管理,需要在整个带宽内对PRB进行统一索引,因此NR在系统带宽内定义了公共资源块(CRB),CRB从系统带宽内的一个参考点开始编号,该参考点被称为point A。在系统带宽内,不同子载波间隔的CRB构成的CRB之间独立,也就是说,对于每种子载波间隔,其CRB0的子载波0都是和pointA对齐。
CRB除了用于对BWP进行配置外,还可用于一些参考信号的序列生成,比如解调参考信号(DMRS)以CRB为参考生成DMRS序列可以保证不同UE即使配置的BWP不同,其在相同的PRB上生成的序列也是相同的,保证DMRS端口的正交性。
中心频点Point A

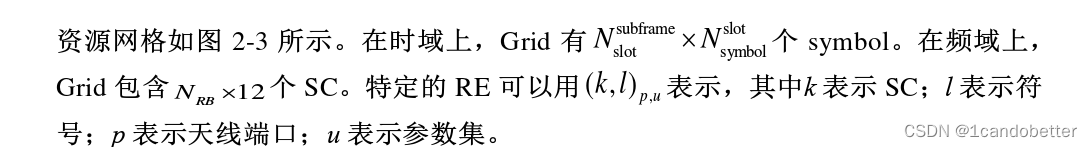

在5G NR中弱化了中心频点的概念,引入相对的中心频点Point A的概念。由于5G NR相对于4G LTE带宽大大增加,需要一个公共的基点,用于指示频域位置,这个参考的基点就是Point A。任何频移都是相对于Point A的偏移。在Point A的基础上有了资源栅格的概念(Resource Grid,对于不同的天线端口、传输方向、参数集和载波来说,其对应的Resource Grid可以按照需求和能力进行自由配置。
5 G NR的频域资源
时域帧结构

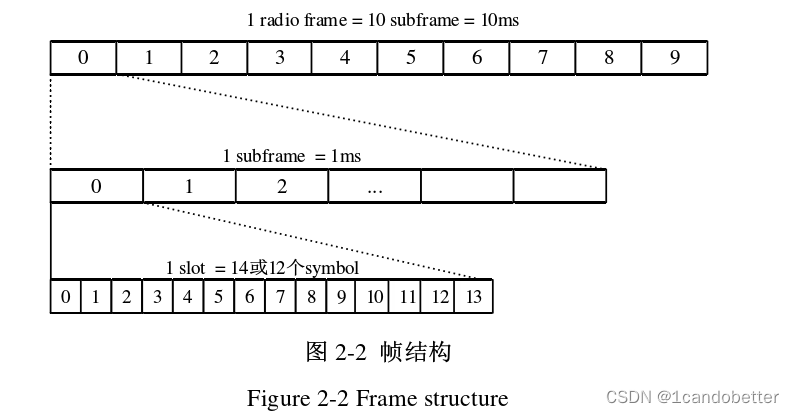

对于时域帧结构,5 G NR与FDD和TDD中对帧结构的规定是相同的。无线帧的长度为l Oms,子帧的长度为lms}即1个无线帧包含10个子帧,一般编号成0一9。一个无线帧可以分为两个半帧,半帧的长度为5ms.5G NR中描述的帧结构如图2-2所示。其中一个子帧的时域长度与参数集的配置有关,故没有写出具体的数值。

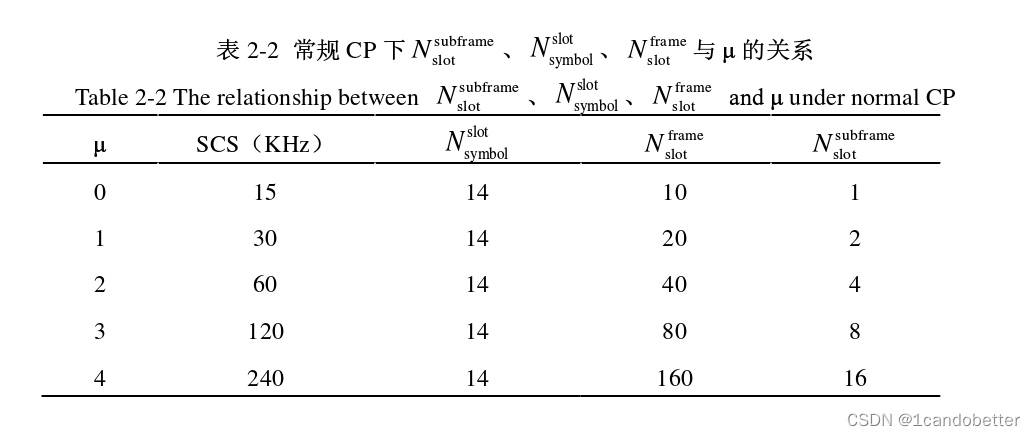

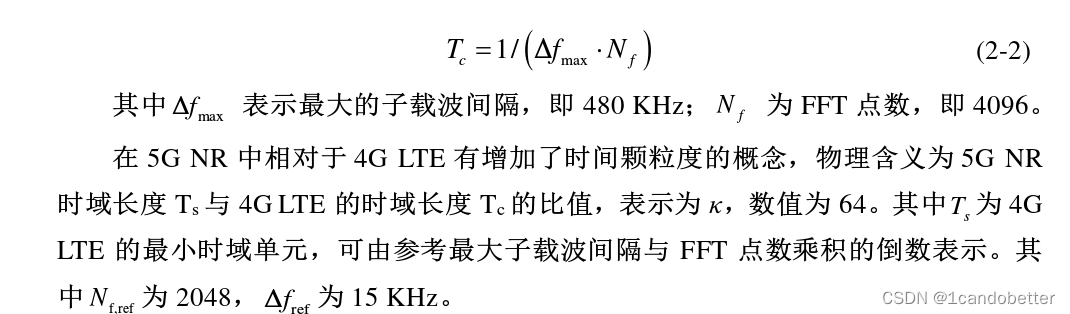

5G NR的时域资源主要包括时隙、符号、CP、周期等概念。对于5 G NR的时域资源,基本单位为Tc,表示时域的长度。
