常用电子元器件的一些特性（1）

电阻器

电阻击穿后:
损坏的电阻器，观察该电阻器是否开路了或者阻值是否变大了
电阻器的额定功率
电阻器的额定功率与欧姆值（电阻）无关，主要取决于电阻器的物理组成、尺寸以及形状。如果其他因素都相同，则电阻器的表面积越大，所耗散的功率就越大。
重点:
当电阻器的实际功耗超过其额定功率时，电阻器会非常热，其结果可能是因为电阻被烧毁而导致断路，或者因为电阻器的阻值被极大地改变了。

例如，电路应用中金属膜电阻的耗散功率为 0.75W，则按照选择高一等级的额定功率标准来选择电阻的原则，需选择 1W 的电阻来使用。
维护:
电阻器由于过热而造成的损坏，我们一般通过观察烧焦的表面或者表面外观的变化来判断。 如果没有可视的证据，可以采用欧姆表检测疑似损坏的电阻器，观察该电阻器是否开路了或者阻值是否变大了。

电容器

电容器是一种电子元件，它能够存储电荷，从而产品电场并存储能量。
电容器储存电荷能力的度量，用电容表示。
本章的主要内容可分为以下几个方面：
• 介绍基本电容器及其特性。
• 讲述不同种类电容器的物理结构和电介质特性。
• 电容器可以串联，也可以并联，不仅如此，电容器既可以连接在直流电路中，可以在交流电路中发挥作用。电容器在不同电路中发挥的特性也会本章要讨论的主要内容。
• 诸多系统中都存在电容器的应用实例。例如，几乎所有的系统都不直接使用直流电池，而是选择将交流电转变为直流电，即直流电源。
工作环境:
电容器在不高于击穿电压下工作都是安全可靠的，不要误认为电容器只有在额定电压下工作才是正常的。
电容击穿后:
电容击穿后则相当于短路，原因是当电容接在直流上时是是看为开路，接在交流电上时看为短路，电容有个性质是通交隔直，击穿一词在电工的理解是短路，击穿形成的原因主要是外界电压超过其标称电压所导致的永久性破坏，叫做击穿。
击穿原因:
①工作电压超过了电容的最大耐压；
②电容质量不好，漏电流大，温度逐渐升高，绝缘强度下降
电容器如何储存电荷

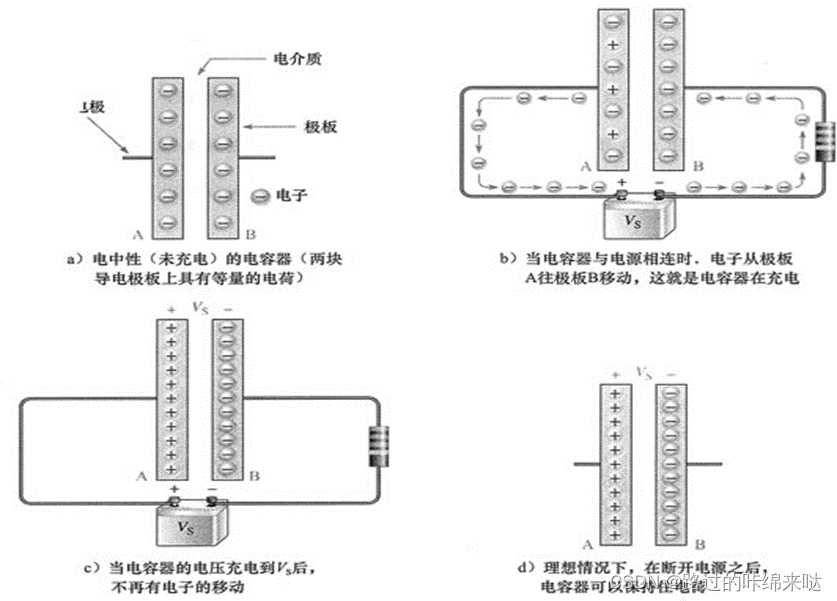

				图 2 电容器存储电荷的过程

在电中性（未充电）状态，电容器的两块导电板上含有等量的自由电子，如图 2a) 所示。从图 2b) 中可见，当电容器通过电阻器连接至直流电压源时，电子（负电荷）从导电板 A 移出，而等量的电子则积聚到导电板 B 上。极板 A 失去电子，极板 B 获得电子，使得极板 A 相对于极板 B 为正。在这个充电过程中，由于电介质是绝缘体，没有电子能够穿过电容器的电介质，因此电子只能在连接
导线和电压源之间流动。
当电容器两个极板之间的电压等于电源电压的时候，电子的移动就会停止，如图 2c) 所示。若电容器与电源断开，电容器就可以保持所储存的电荷相当长的一段时间（时间的长短取决于电容器的类型），且两端仍然保持有电压，如图 2d) 所示。充电的电容器可充当临时的电池。
漏电
没有一种绝缘材料是完美的。任何电容器的电介质都会传导非常小的电流，因此，电容器上的电荷最终会泄漏掉。有些电容器的泄漏比较严重，有些则比较轻微。

非理想电容器的等效电路如图3所示，并联电阻 Rleak 电介质的漏电电阻，该电阻值极高，一般在几百 kΩ 以上。

			图3  非理想电容器的等效电路

电容的定义公式:
单位电压下电容器储存的电荷越多，则电容器的电容就越大，即电容是电容器储存电荷能力的一种度量。电容的定义公式为：

其中，C 表示电容，单位是法拉（F）；Q 表示电荷，单位是库仑（C）；V 表示电压，单位是伏特（V）.
1F 的电容表示电容器两极板之间电压差为 1V 时所储存的电荷是 1C。

电容的储能公式:

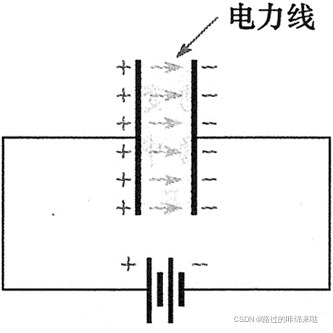

图 1 中的极板因为连接了电源，因而极板上获得了电荷，从而在极板之间产生了电场，储存了能量。电磁场储存的能量与电容器的容量以及电压的平方相关，具体计算储能的公式如下：

其中，C 表示电容，单位是法拉（F）；V 表示电压，单位是伏特（V）；计算得到的 W 表示能
单位是焦耳（J）。
电容器的额定电压和击穿电压
每一个电容器的两个极板之间的电压大小都有一个最大值，也被称为额定电压。它表示不会给电容器带来损坏危险的可加的直流电压的最大值。超过额定电压，将导致电容器永久的损坏，被称为击穿电压或工作电压。
选取规则:
在电路中应用电容器之前，应该同时兼顾电容量和额定电压这两个参数。选择电容值应该基于电路特定的应用需求，所选电容器的额定电压应超过电路应用时的最大电压。
绝缘强度
电容器的击穿电压取决于所使用的电介质材料的绝缘强度。绝缘强度可用 V/mil（伏特每密耳）表示。mil 是一个长度单位，中文译为“密尔”或者“密耳”，1 密尔等于千分之一英寸，也即 1mil = 0.001in = 2.54X10-5m。

1. 强度值随材料不同的特定成分而有所不同。
2. 强度值随电容极板的距离而有所不同。
   电容器的绝缘强度可以用一个例子来说明。假设某电容器的两个极板间隔为 1mil，电介质材料为陶瓷。因为绝缘强度为 1000V/mil，因此它可以承受的最大电压为 1000V。若超过了最大电压值，电介质材料就会被击穿并开始传导电流，导致电容器永久性损坏。若陶瓷电容器的极板之间的间距达到 2mil，则击穿电压可达 2000V。

平行板电容器的电容及其计算公式
极板面积:
平行板电容器的电容与极板面积成正比。换句话说，极板面积越大电容越大，反之，面积越小形成的电容越小.

极板间距:

平行板电容器的电容与极板之间的间距成反比。极板越小电容越大, 反之，极板越大电容越小.

介电常数:

电容器的电容与介电常数成正比。真空的介电常数为 1，空气的介电常数接近 1。这些数值常作为参考值.

电容的计算公式:

我们已经看到，电容与极板面积 A 成正比，与介电常数 ε 成正比，与极板之间的间距 d 成反比，则由这三个物理量计算平板电容器的公式为：

其中，A 表示平板面积， 单位是平方米（m2）；d 表示平板间距，单位是米（m）；ε0 表示真空介电常数，单位是法拉每米（F/m）；εr 是相对介电常数，没有单位；C 表示电容，单位为法拉（F）。

电容的种类

电容器一般按照填充的电介质的材料来分类。最普通的电介质材料是云母、陶瓷、塑料膜和电解质（铝氧化物和钽氧化物）。

1. 云母电容器
   云母电容器有两种类型，分别是层叠式箔电容器和银箔-云母电容器。
   层叠式箔电容器: 它是由金属箔片和云母薄片交替重叠在一起组成。金属箔片构成极板，交替出现的相连箔片增大了极板的面积。用于增加极板面积的层越多，电容就越大.
   云母/金属箔片: 层叠被封装在绝缘材料如胶木中.
   特点:
   云母电容器很普遍，电容从 1pF 到 0.1μF 不等，额定电压的范围从直流 100V 到直流 2500V 甚至更高。云母的介电常数是 5。

2. 陶瓷电容器
   陶瓷电介质提供非常髙的介电常数（典型值是 1200）。因此，电容值很大的电容器其物理尺寸可以做得很小。常用的陶瓷电容器有多种：
   特点:
   典型陶瓷电容器电容范围从 1pF 到 100μF，额定电压最大可达 6kV。

3. 塑料膜电容器
   用在塑料膜电容器中的普通电介质材料包括聚碳酸酯、丙烯、聚苯乙烯、聚丙烯和聚酯薄膜。这类电容器的电容可达 100μF，但多数都小于 1μF。

4. 电解电容器
   电解电容器是有极性的，一个极板为正，另一个极板为负。这种类型的电容一般都非常大，从 1μF 到 200000μF 不等，但击穿电压相对较低（350V 是典型的最大电压值，再大的电压值只是偶尔出现），泄漏较大。
   电解电容器提供的电容远比云母和陶瓷电容器大，但它们的额定电压却相对较小。其他电容器都是采用两块相似的极板，而电解电容器却是用铝箔作为一块极板，由导电电介质构成另一块极板，这些电介质应用了塑料薄膜等材料。两块“极板”被一层氧化铝分开，氧化铝位于铝箔极板导电上面。

可调电容

可变电容器应用在需要手动或自动调整电容的电路中。这种类型的电容器一般电容小于 300pF，但在特定应用中也有电容很大的可变电容器。可变电容器的电路符号如图 1 所示。

通常，可变电容器都具有槽型螺钉调节器，在电路中起到精细的调整作用，通常被称为微调器。这类电容器的主要电介质是陶瓷和云母，电容的调整主要通过调整极板之间的间距来实现。一般而言，微调电容器的电容小于 100pF。

电容的串联和并联

当电容器串联在一起时，总电容会减少；当电容器并联在一起时，总电容会增加。

电容的串联

电容器串联以后的总电容比任何一个串联电容器独自的电容值都低。串联电容器上分配到的电压与它们的电容成反比。因此，大电容器串联上小电容器之后，其上分到的电压要比小电容器上的更小。
当电容器串联在一起的时候，因为极板之间的有效间距增加了，因此总电容比其中最小的电容都要低。串联总电容的计算公式类似于并联总电阻的计算公式。

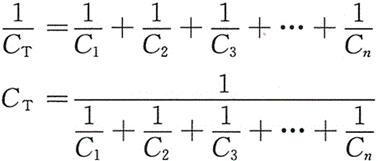

任意多个电容器串联，计算总电容的公式推导如下，下标 n 可以是任意整数。

记住，串联总电容始终小于最小的电容器的电容。

串联电容器的电压
串联在一起的每一个电容器上的电压取决于其电容，可根据 V=Q/C 求得。以下的公式可以求解任何一个串联电容器上的电压：

其中，Cx 是任何一个串联电容器，如 C1、C2 和 C3 等，Vx 是 Cx 两端的电压。
串联连接的时候，电容最大的电容器上得到的电压最小，而电容最小的电容器上得到的电压最大。

电容的并联

当电容器并联的时候，总电容等于所有电容之和，这跟串联电阻是类似的。在并联电路中，每一个电容器两端的电压都等于电源电压。
当电容器并联的时候，总电容等于各单独电容器的电容相加的和，因为有效极板面积增加了。

电容器充电放电原理

充电:
开始的时候，开关处于断开状态，电容器未充电，极板之间的充电电压等于 0。在开关闭合上的瞬间，电流跳到其最大值并开始给电容器充电。电流一开始就处于最大值，主要原因是电容器两端的电压等于 0，相当于短路，电流只受到电阻器的制约。随着时间的推移，电容器被充电，电流开始下降而电容器两端的电压（VC）开始增加，电阻器上的电压在整个充电过程中与电流都成正比。
完全充电:
经过一段时间之后，电容器达到完全充电的状态。这时电流等于 0，而电容器两端的电压等于直流电源电压值。若此时把开关打开，电容器将保持住全部的电荷（忽略任何的泄漏）。
放电:
电压源被移除了。当开关闭合的时候，电容器开始放电。初始的时候，电流跳到最大值，但电流方向与充电时相反。随着时间的推移，电流和电容器上的电压都在减少，电阻器上的电压始终与电流成正比。当电容器被彻底放电后，电流和电容器上的电压都等于 0。

充放电期间电子流动的方向是相反的。
原则:
记住电容器在直流电路中的两条原则：

1. 电容器对恒定直流呈现开路状态。
2. 电容器对瞬时变化的电压呈现短路状态。

RC时间常数

现状:
实际情况中，电容电路中不可能没有任何电阻，它可能仅仅是很小的导线电阻，或者是预先被设计进电路的电阻器。因此，研究电容器的充电和放电特性必须考虑与之串联的电阻，该电阻使得充电和放电过程需要一段时间才能完成。
当电容器的充电和放电都必须通过一个电阻时，电容器的完全充电和放电过程就需要一定的时间。由于电路中的电荷从一点移动到另一点需要一段时间，因此电容两端的电压不会瞬时变化。
电容和电阻串联在一起的电路称为 RC 串联电路，RC 串联电路的时间常数决定了充电和放电的速度。
RC 串联电路的时间常数是一个固定的时间间隔，它等于电路中电阻和电容的乘积。时间常数用希腊字母 τ 表示，它的单位是秒（s）。时间常数的计算公式为：

其中，R 表示电阻，单位是欧姆（Ω）；C 表示电容，单位是法拉（F）。
由于 I = Q / t，因此电流大小取决于给定时间内通过的电荷量的多少。当电阻增加时，充电电流减少，因此电容器的充电时间就增加；当电容增加时，总电荷量增加，因此，对同样的电流而言，电容器充电需要的时间更长。
注意，时间常数只是一个时间间隔，它并不代表电容完全充电或放电所需要的时间。实际上，电容经过 5 个时间常数才可以完全充电或者放电。

电容器充电和放电时间

经过 5 个时间常数的时间间隔后，电压可达满电荷量的 99%（这可以被认为是满电荷状态）。这 5 个时间常数的间隔时间通常被认为是电容器完全充电或放电的时间，称为瞬态时间。
充电时间(99%充满):
瞬态时间 =

放电时间(1%放完):
瞬态时间 =

容抗

我们知道，电容器能够阻碍恒定的直流，相当于开路（断路）；电容器允许通过交流，但是有一定的阻力。电容器的这种特性俗称为“通交流隔直流”。
电容器对通过它的交流电具有一定的阻力（阻碍作用），这种阻力称为容抗（Captance）。容抗的符号是 XC，单位是欧姆（Ω）。
交流电频率对容抗的影响:
电压振幅固定时，提高电压频率会使得电流增大，这表明电容器对电流的阻碍作用在减小。因此，电容器对电流的这种阻碍作用同频率成反比。
电容对容抗的影响:
一个具有固定振幅和频率的电压源连接一个 1μF 的电容器，电路中存在一定量的交流电。当电容值增大到 2μF 时，电流增加。因此，电容量增大，对电流的阻碍作用（容抗）减小。所以，容抗不仅与频率成反比，与电容也成反比。
容抗公式:
容抗与频率 f 成反比，与电容 C 也成反比；换言之，容抗与1/fC成正比。经研究，XC 与1/fC的比例系数为1/2π，所以容抗的公式为：

其中，f 表示交流电频率，单位是赫兹（Hz）；C 表示电容，单位是法拉（F）；XC 表示容抗，单位是欧姆（Ω）；2π 源于正弦波旋转一周的弧度为 2π。
串联容抗和并联容抗，总容抗计算公式
对于交流电，电容和电阻类似，都有阻碍电流的作用。电容器串联和并联时的总电容，与电阻器串联和并联时的总电阻，计算公式是一样的。
电容器的串联
交流电路中，串联电容器的总电容小于任何一个电容。由于总电容的减少， 因此，总容抗（对电流的阻碍作用）一定比任何一个单独的电容器的容抗还要大。串联电容器的总容抗（XC(tot)）等于各电容器容抗之和：

此公式与串联电阻器的总电阻求解公式一致，两种情况都是简单地将各个阻碍值相加。
电容器的并联
交流电路中，并联电容器总电容等于各个电容器电容之和。回想容抗与电容成反比，而并联总电容比任何一个单独的电容都大，所以总容抗比任何一个单独电容的容抗都小。对并联电容器，总容抗可以由下式求得（公式一）：

此式与并联电路求总电阻的公式一样，总的阻碍作用（电阻或电抗）等于各电阻器阻碍作用的倒数相加之后再取倒数。
对两个电容器的情况，公式一可以简化成下面的形式。它非常有用，因为大多数实际电路，两个以上的电容器并联几很
少出现

电容分压器

在交流电路中，电容和电阻对电流都有阻碍作用。电阻可以用作分压器，同理，电容也可以用作分压器。
串联电容器两端的电压可通过下式计算得到：

其中，Ctot 表示总电容，Cx 表示用来分压的电容器的电容，Vs 表示总电压，Vx表示求得的分压。
电阻分压器可以用电阻比表示，即阻碍的比率。同样的思考方法可以照搬到电容分压器中，用电抗代替电阻。电容分压器中电容器两端电压的计算公式可表示为：

其中，XCx 是电容器 Cx 的容抗，XC(tot) 是总容抗，Vx 是电容器 Cx 两端的电压。
