硬件---立创EDA绘制器件封装库

在已经新建元件库的前提下，可以参考我的上一篇文章。新建封装库。

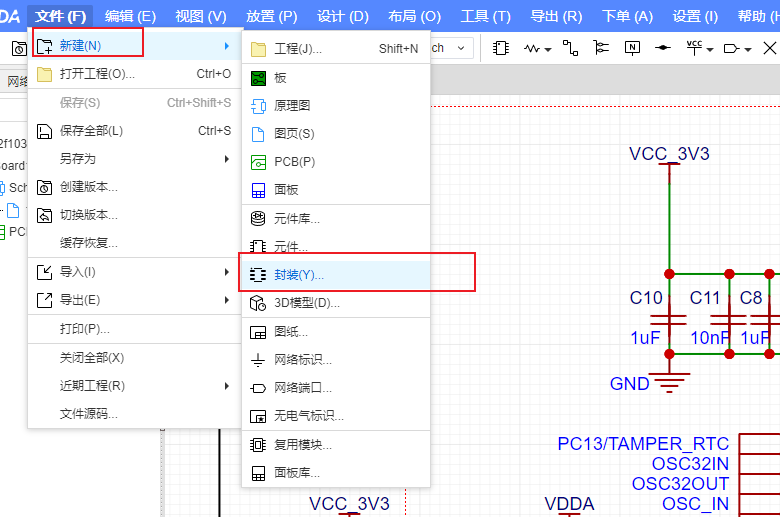

新建-> 封装

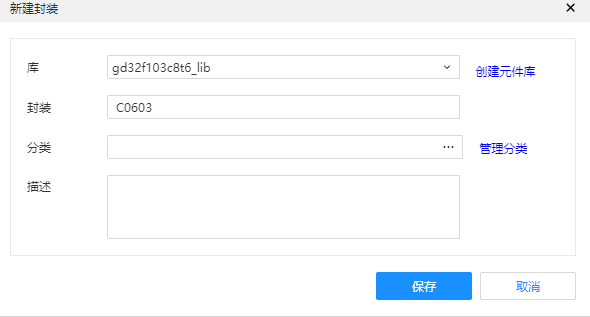

填写封装类型

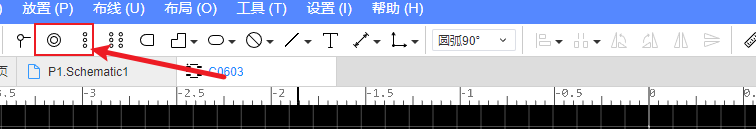

使用工具栏工具绘制

1. 放置焊盘

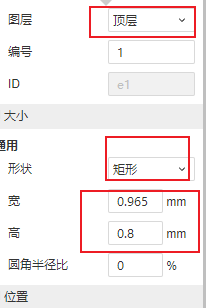

2. 修改图层为顶层， 修改形状，设置宽和高大小，具体参数根据数据手册来定义。

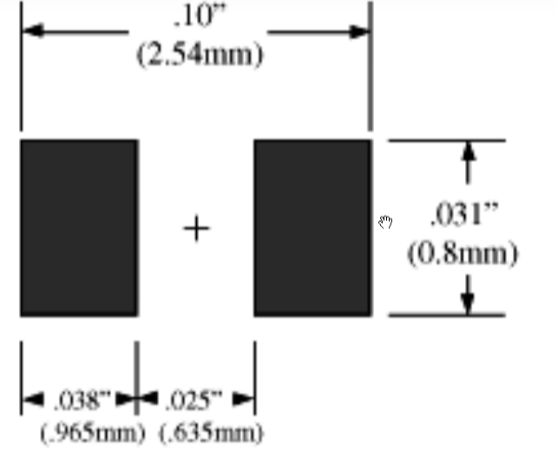

   查看器件手册

   修改焊盘尺寸

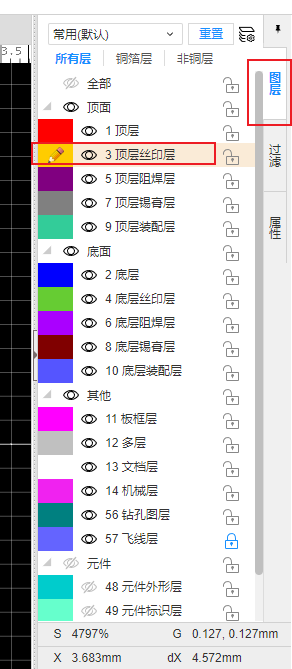

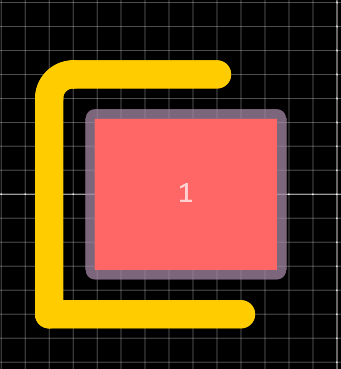

3. 切换图层。绘制丝印


   最后，复制到右边，生成相同属性的另一半(按 space旋转)

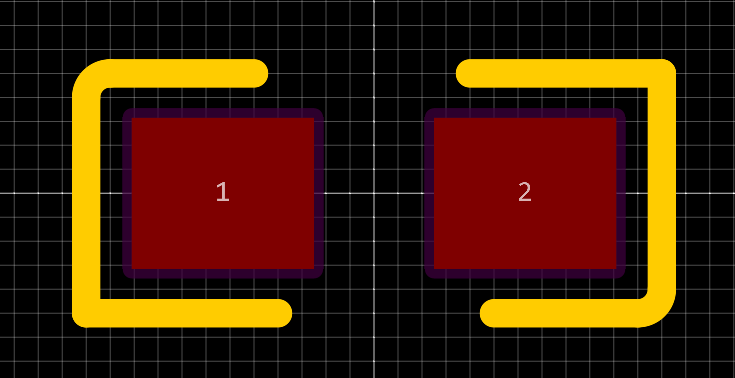

效果展示

关联器件

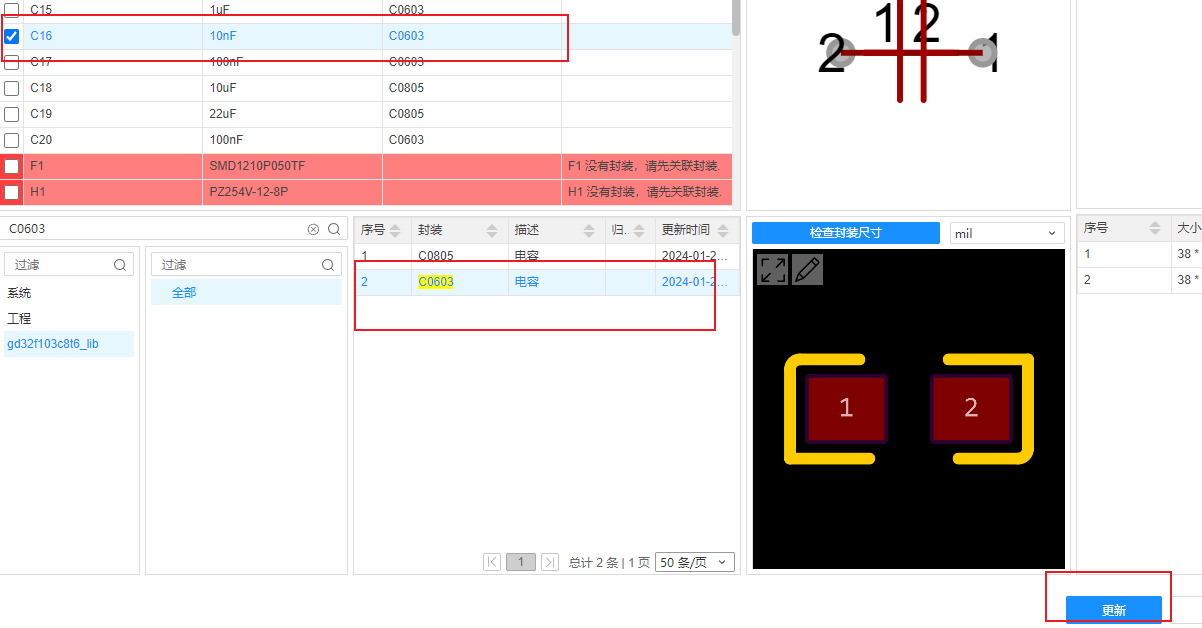

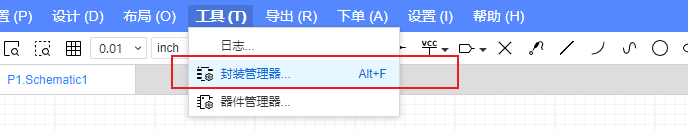

工具-> 封装管理器 中去把原理图中的元件符号和封装关联起来。

选择要更新的元件和封装后， 点击更新， 在取消，在原理图界面下保存即可。
