立创EDA—元件符号及封装的绘制

🚩前言

本教程专注嘉立创EDA元件符号以及封装绘制，涵盖基础到进阶技巧，帮助大家快速上手，精准绘制专业元件符号及封装，提升设计效率。立即学习，开启高效电子设计之旅！

目录

前言

一、绘制元件符号

二、 绘制元件封装

---

一、绘制元件符号

步骤

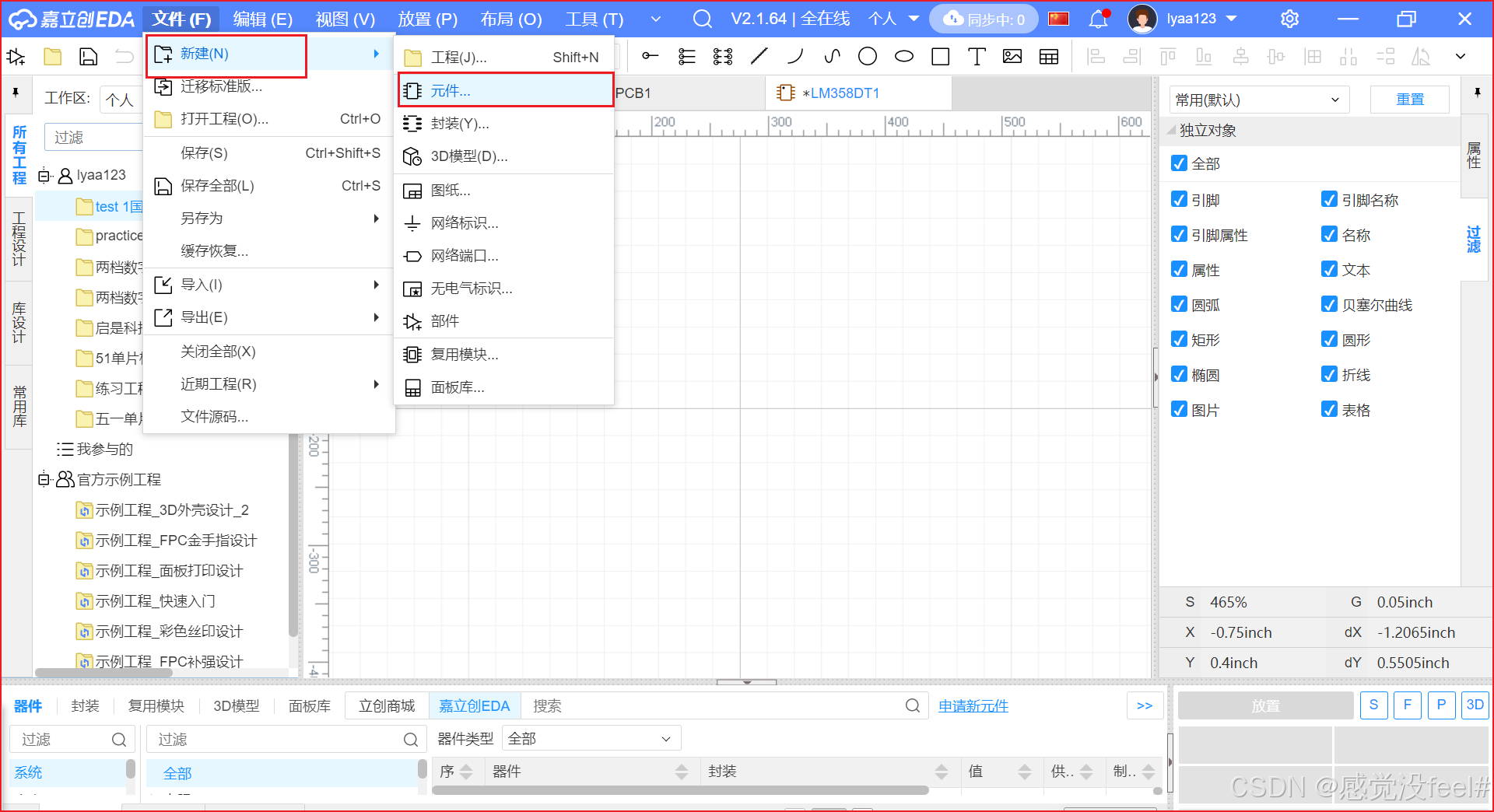

1、打开立创EDA专业版，在我们进行绘制元件符号之前，先去立创商城查看该元器件的封装外形，再回到我们的立创EDA绘制元件，点击“文件”，在“新建”里面选择“元件”，就到了新建元件的页面。

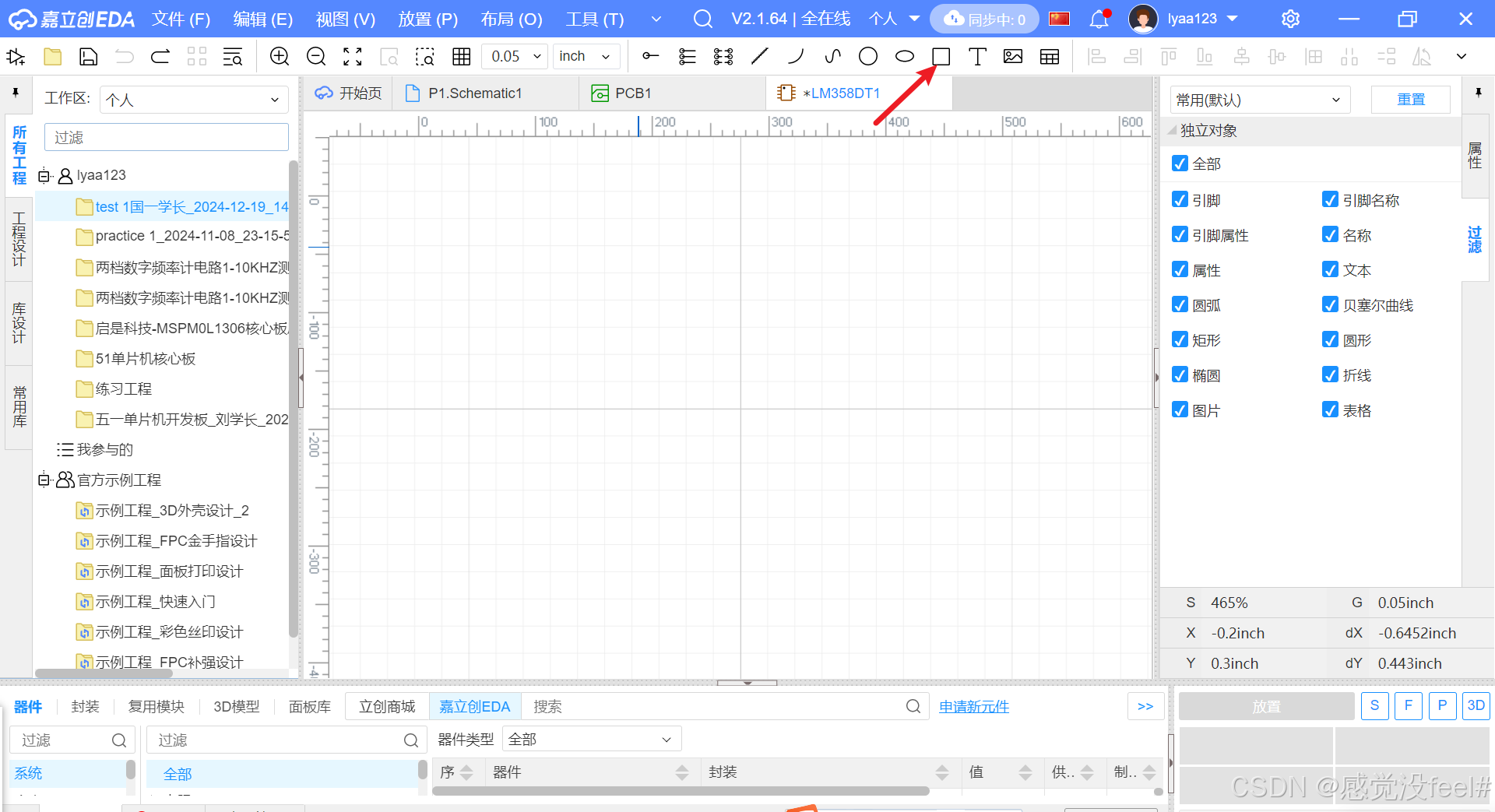

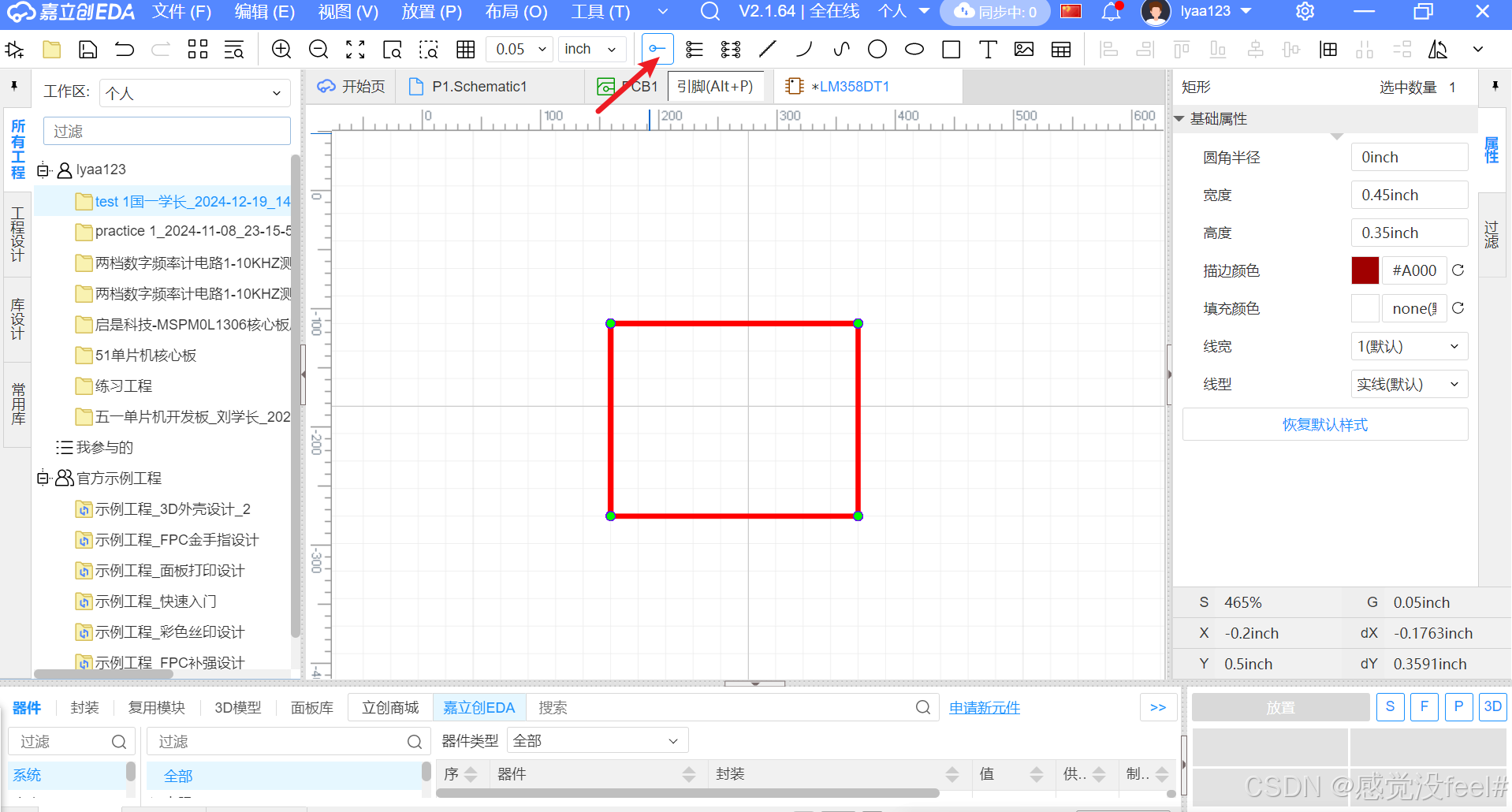

2、点击工具栏里面的方框，绘制元件的外边框

3、再来放置我们的引脚

4、在这里，我们要注意，引脚的一端的圆点，是我们进行电气连接的一端，我们要往外放，另外一端要接触我们的芯片。

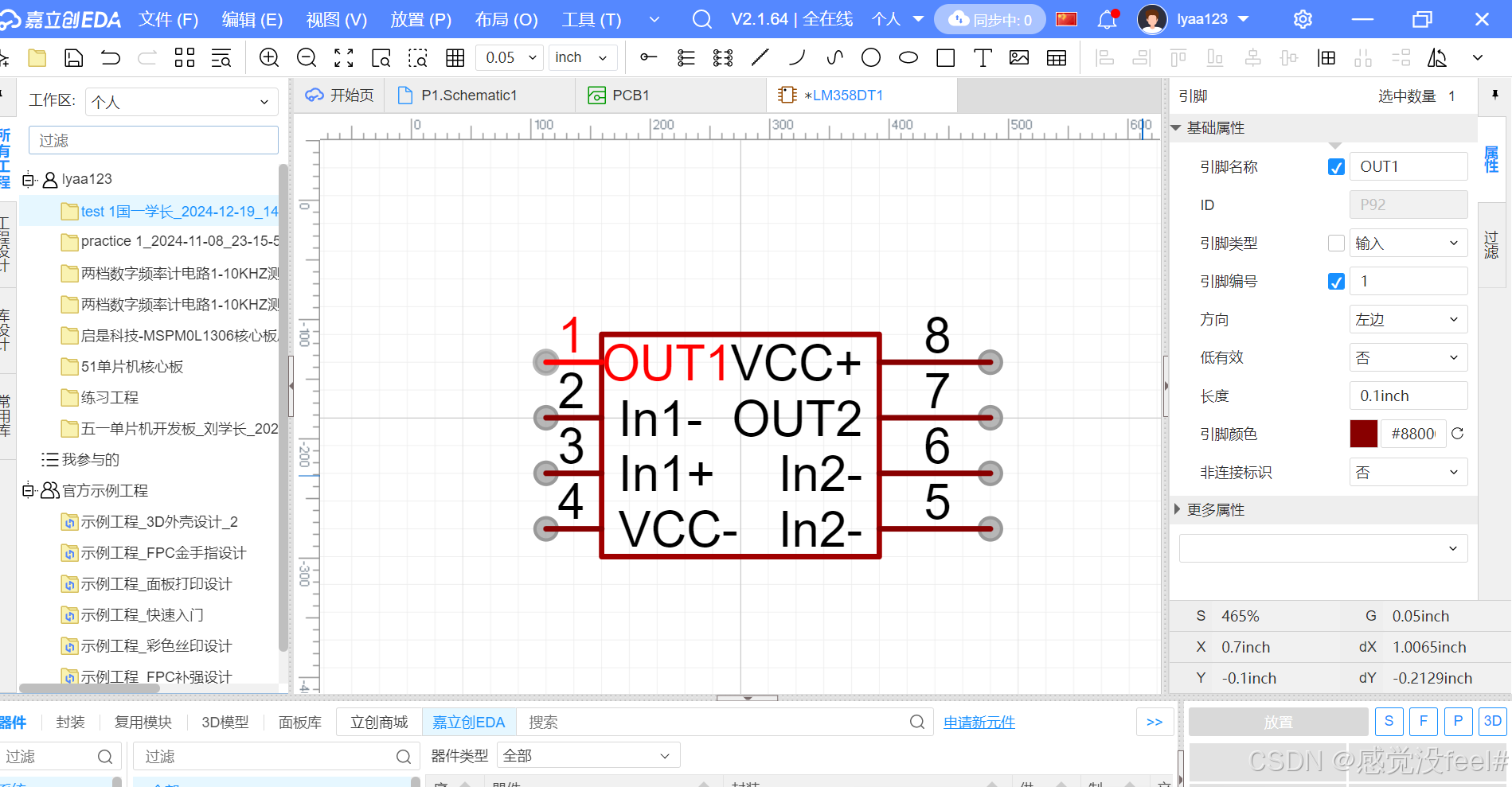

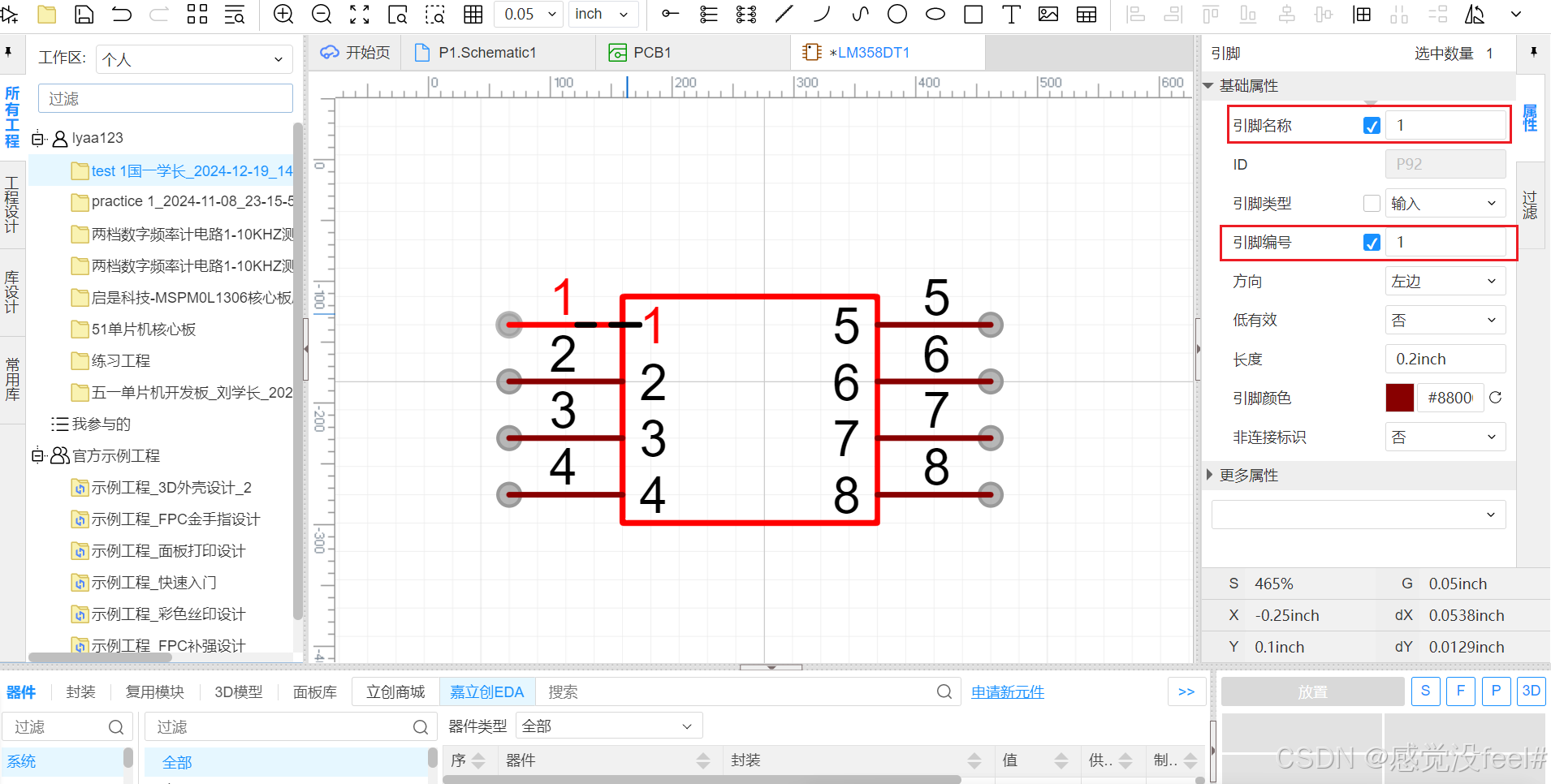

   5、点击我们的引脚，对引脚进行编号以及命名，在芯片里面的就是我们的引脚名称，芯片外部的就是引脚编号，我们需要把引脚名称改成对应担引脚功能

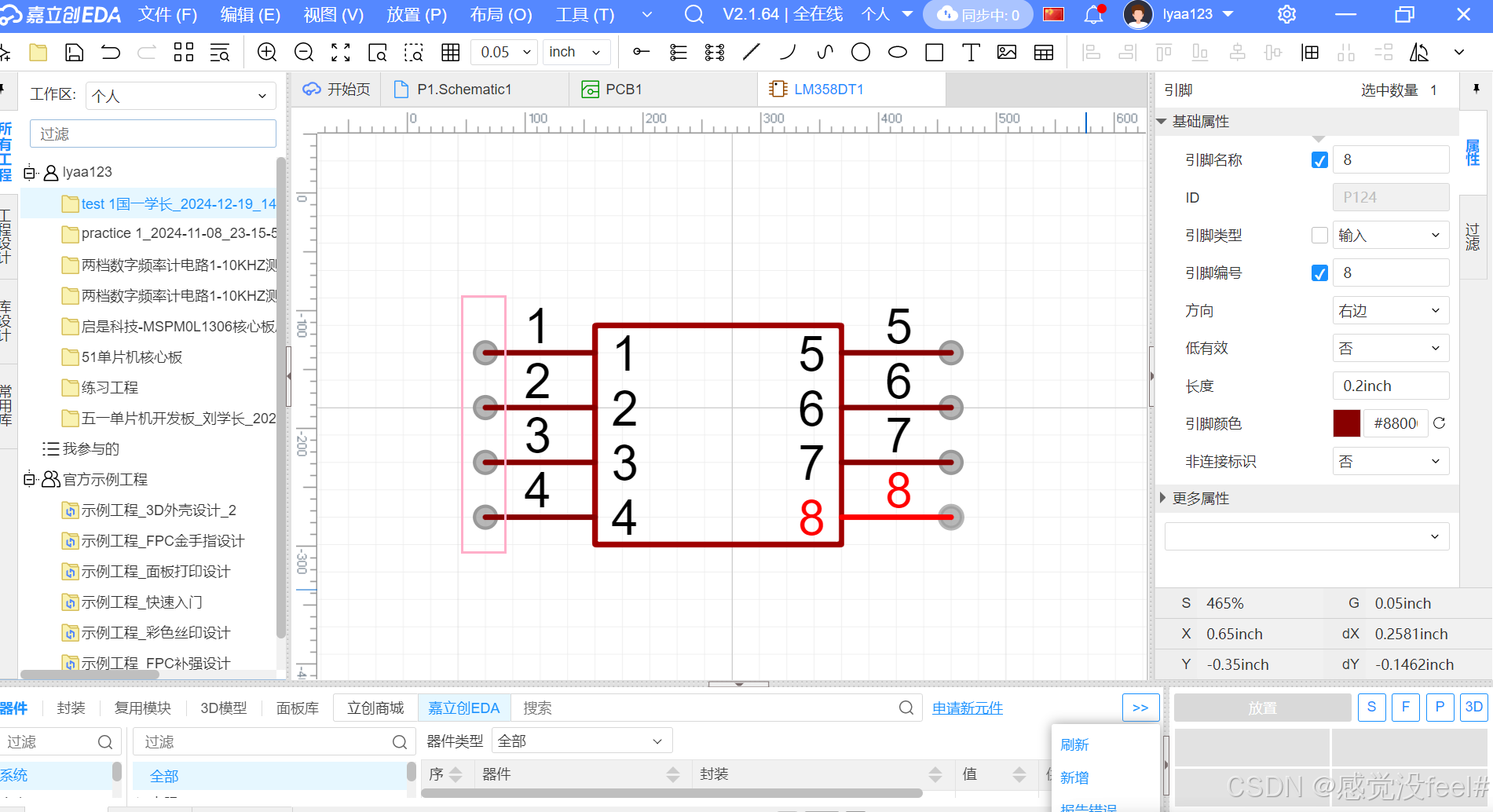

6、我们将引脚编号编成我们习惯的排序，引脚过长，可以在右侧对我们的引脚长度进行设置，先选中左侧全部引脚，再在右侧输入我们想要的长度即可，之后，再把引脚拖动到接触芯片，这样的话我们的引脚就比较简洁了

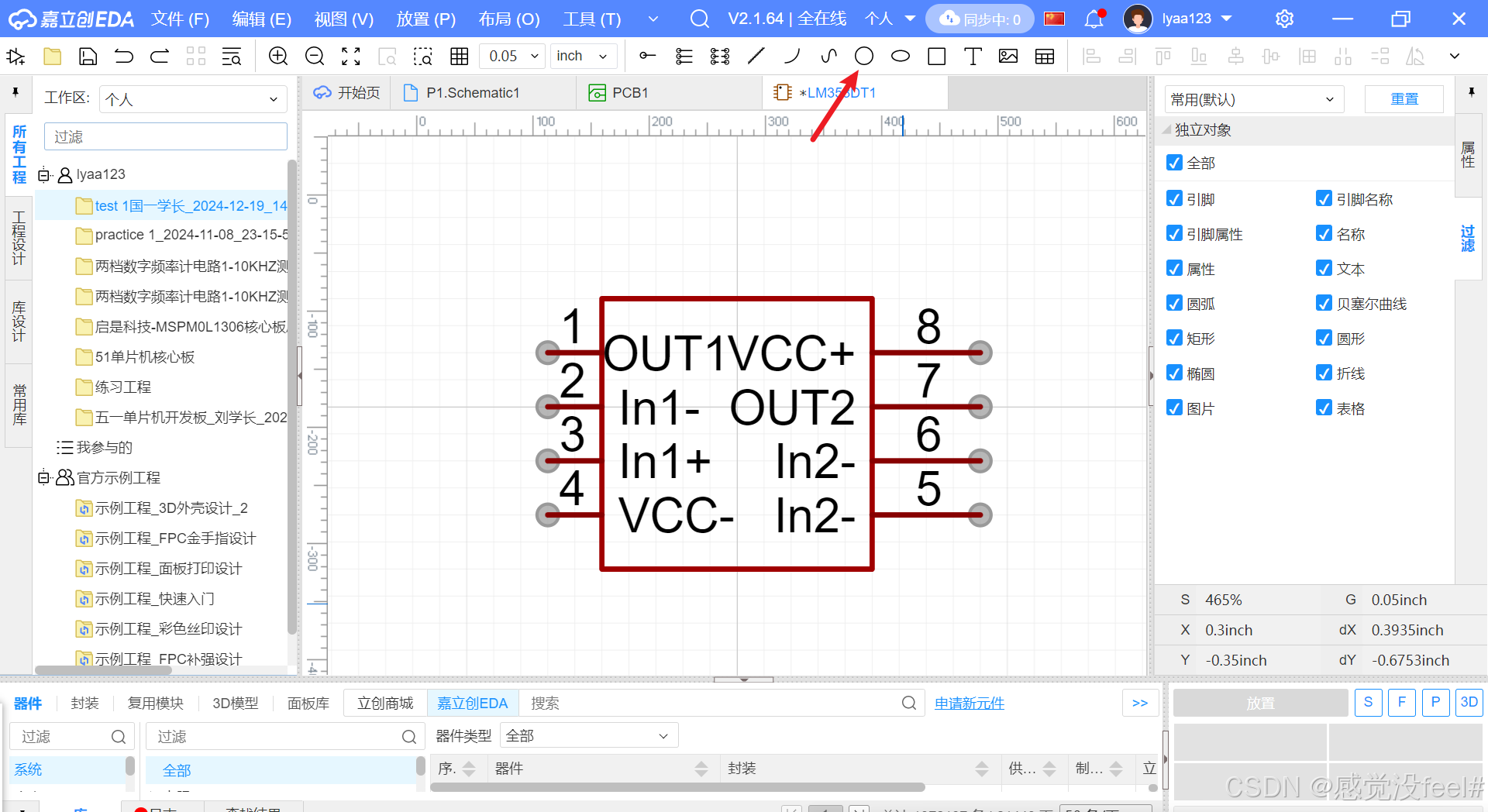

7、我们对元件画上一个小圆点用于标注我们1号引脚的位置，点击工具栏上的圆圈，再按住Alt键，对网格进行细分，将圆点放在左上角即可。

8、我们画上小圆点之后点击保存，那这样我们的LM358AT的一个元件符号就已经画好了

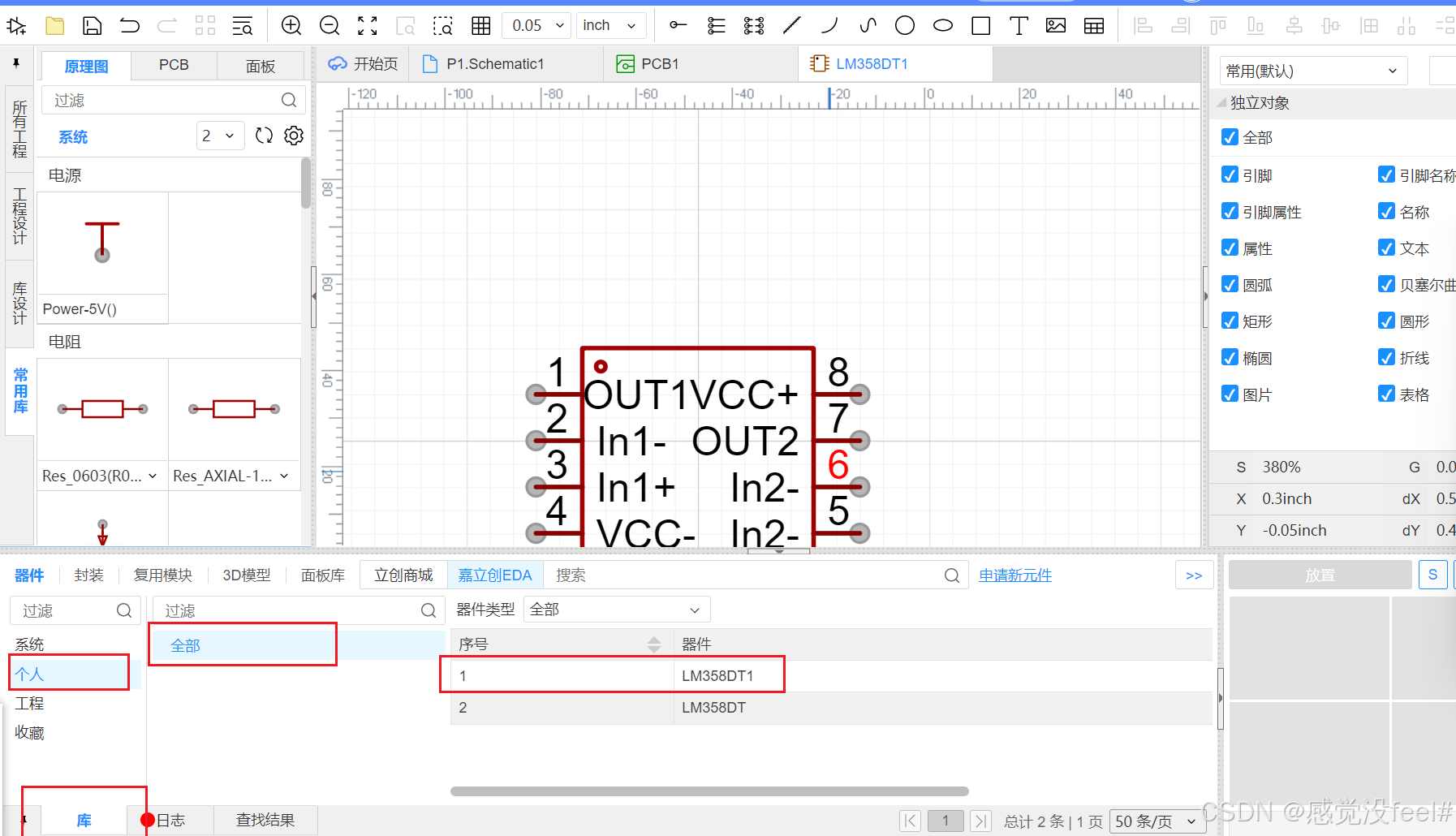

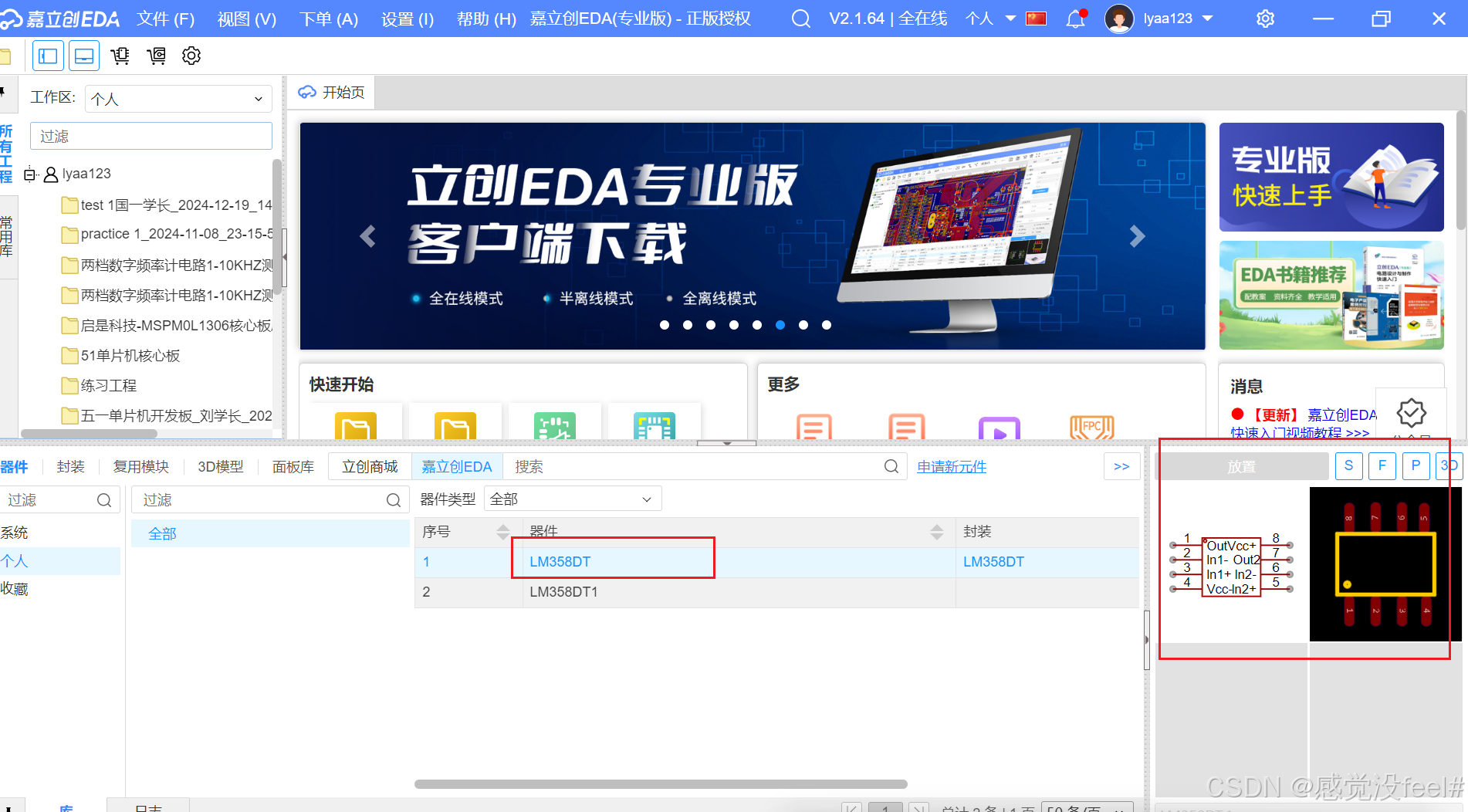

9、我们点击左下角的“库”，再点击“个人”，在这里我们可以看到我们我们新建的元件符号

二、 绘制元件封装

步骤

1、在立创商城找到元器件LM358DT的封装，根据其封装介绍来画我们的封装。

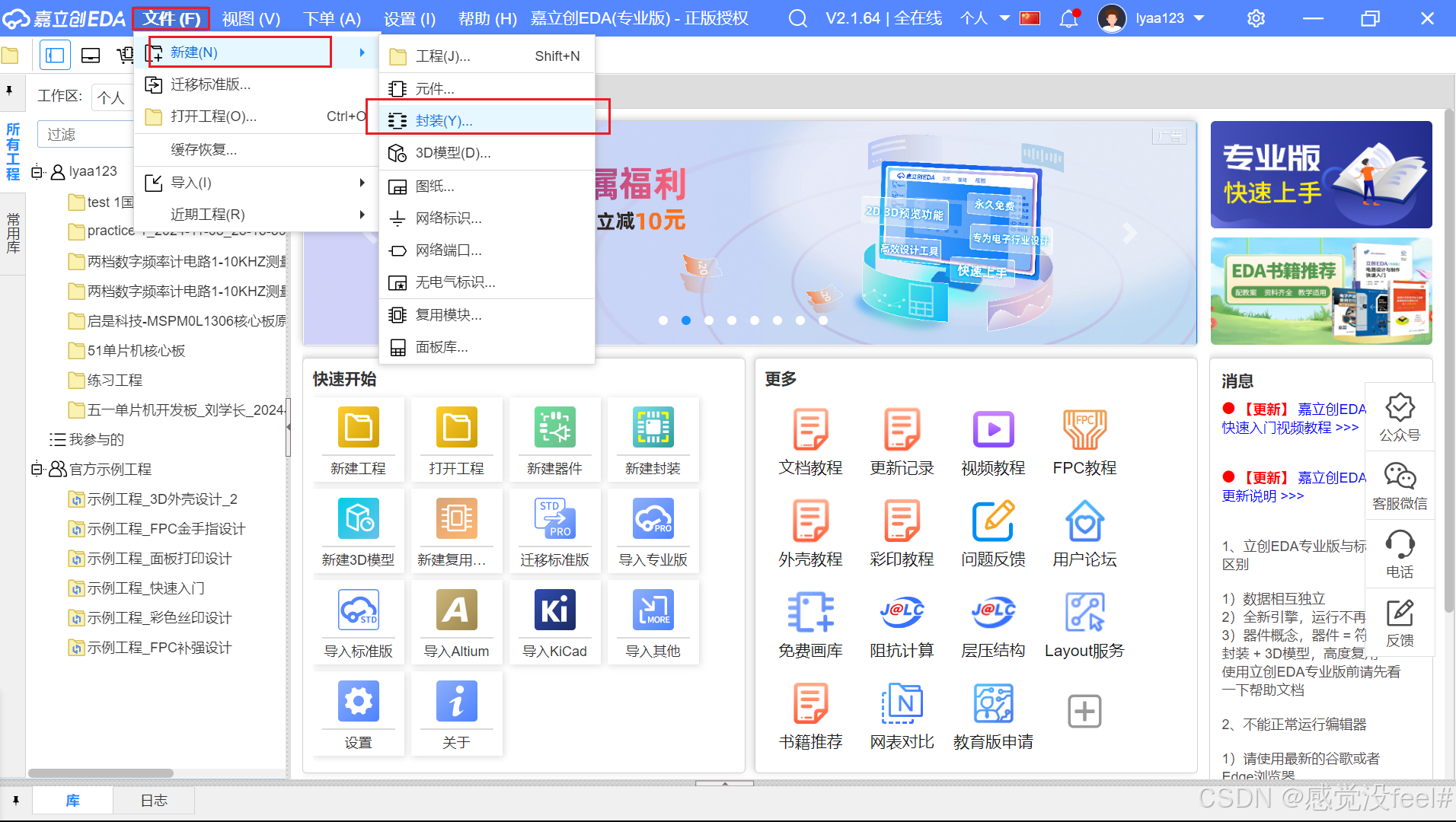

了解到了其封装是什么样的，那我们开始绘制我们的封装啦，如图，点击“文件”下的“新建”，再选择“封装”，开始绘制封装

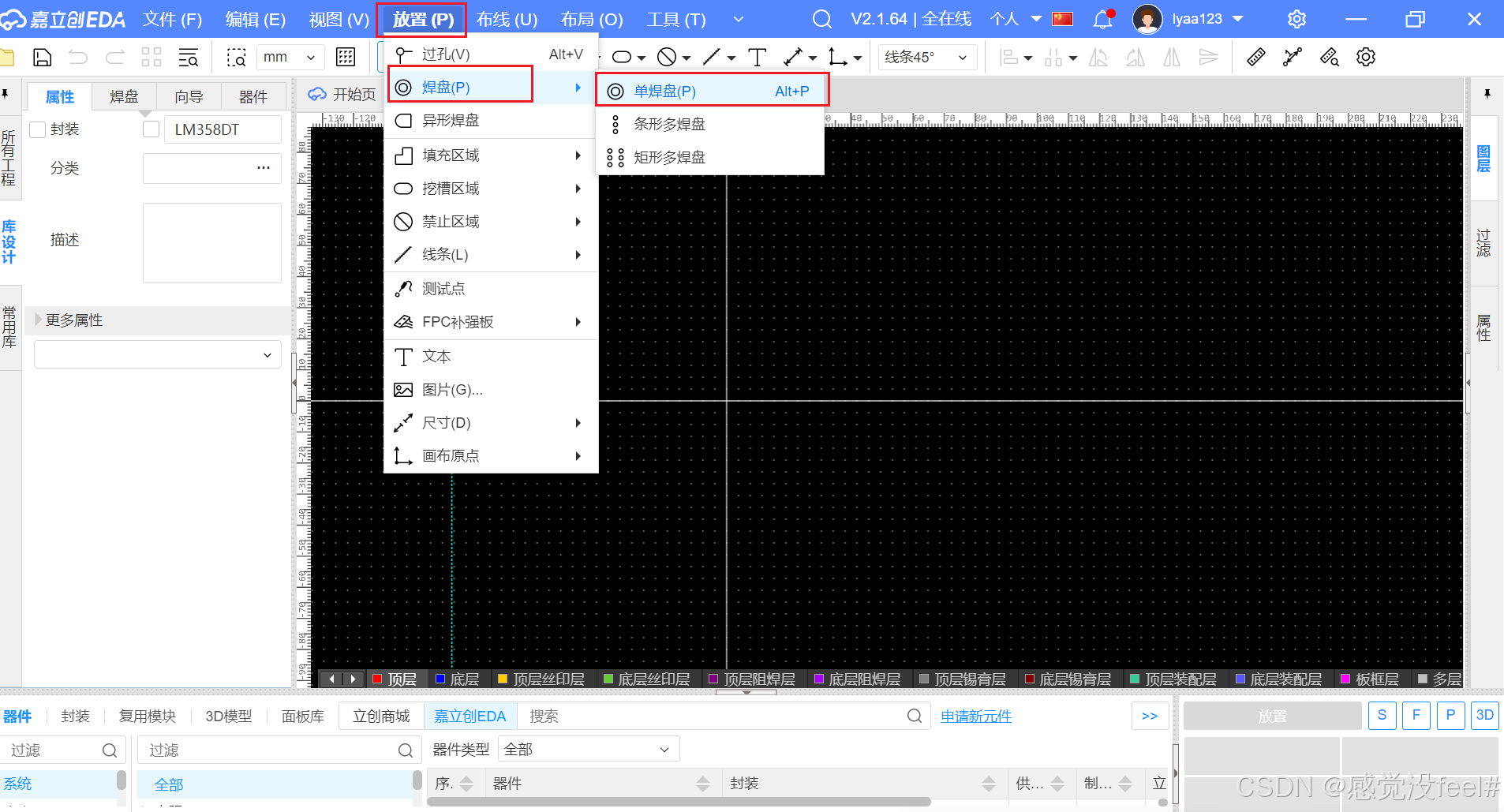

2、点击“放置”下的“单焊盘”

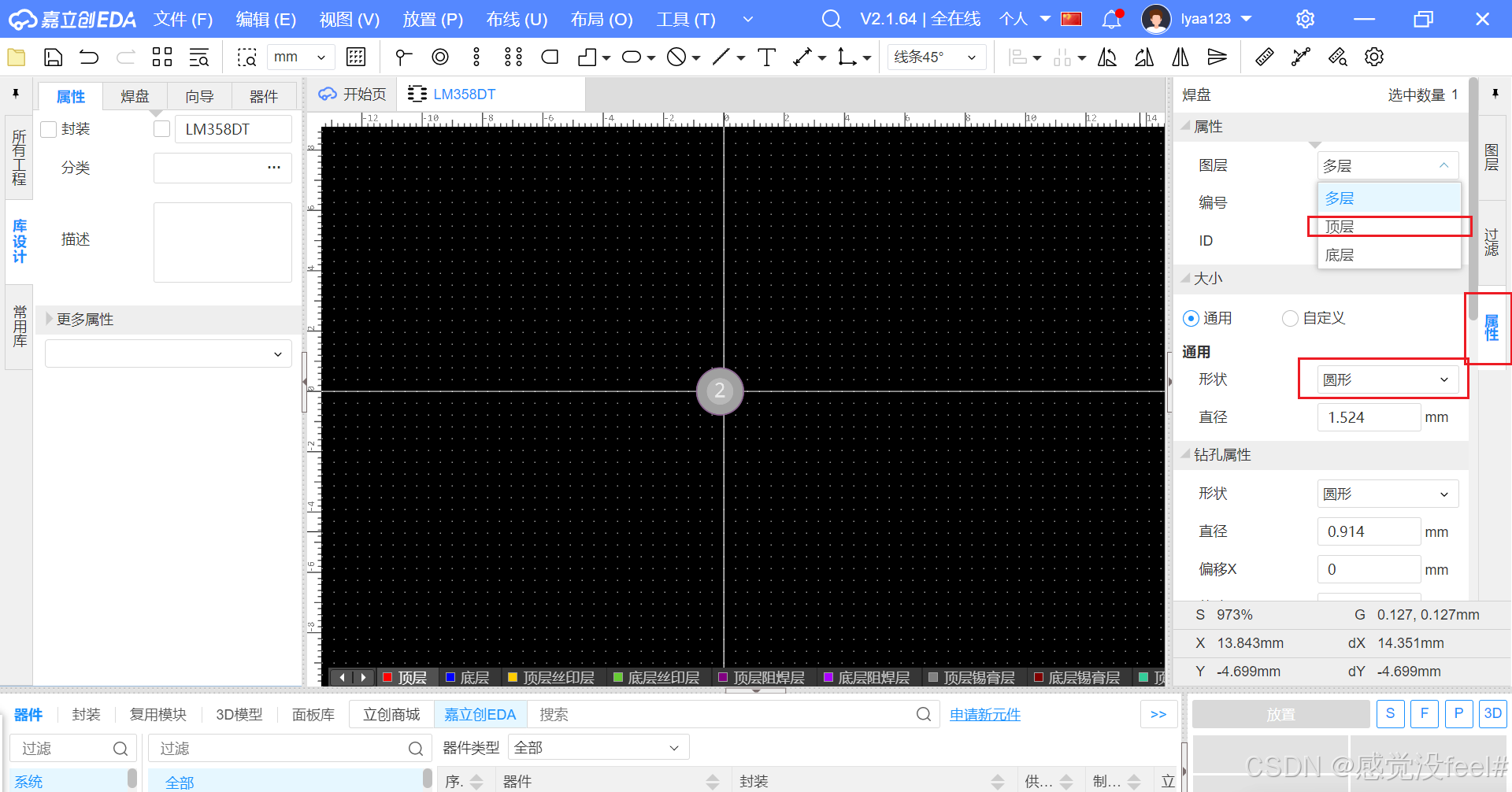

3、因为LM358DT是表贴元件，所以我们要将焊盘属性改为顶层，再把形状改为长圆形

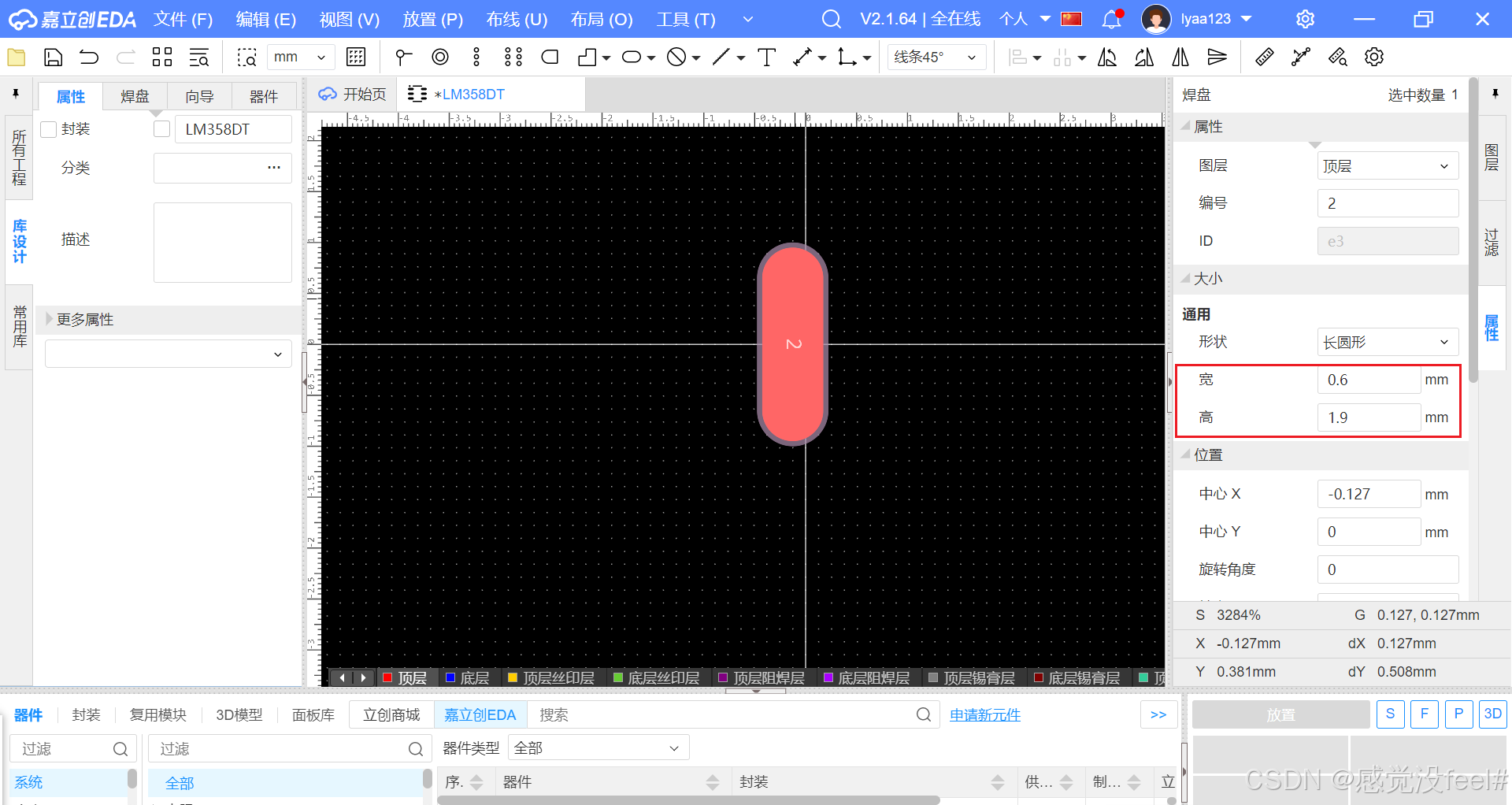

4、焊盘的宽度以及高度也要根据器件手册来设置，一般设置的比器件手册大一点，该元器件有八个引脚，所以我们要画八个焊盘，我们画好了一个焊盘，可以复制粘贴放置另外4个焊盘，再根据数据手册设置它们的间距，也可以采用阵列放置方式来放置焊盘

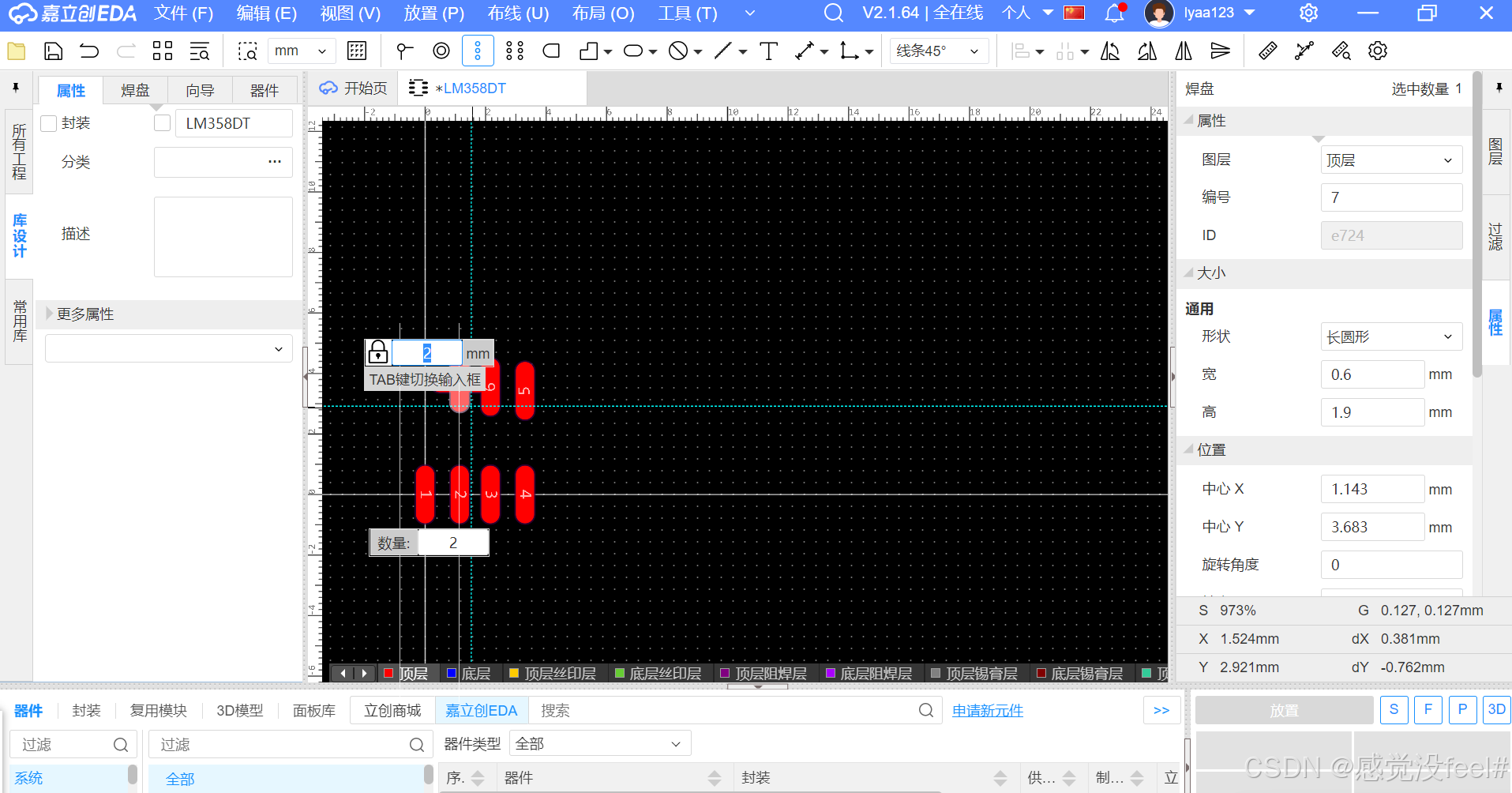

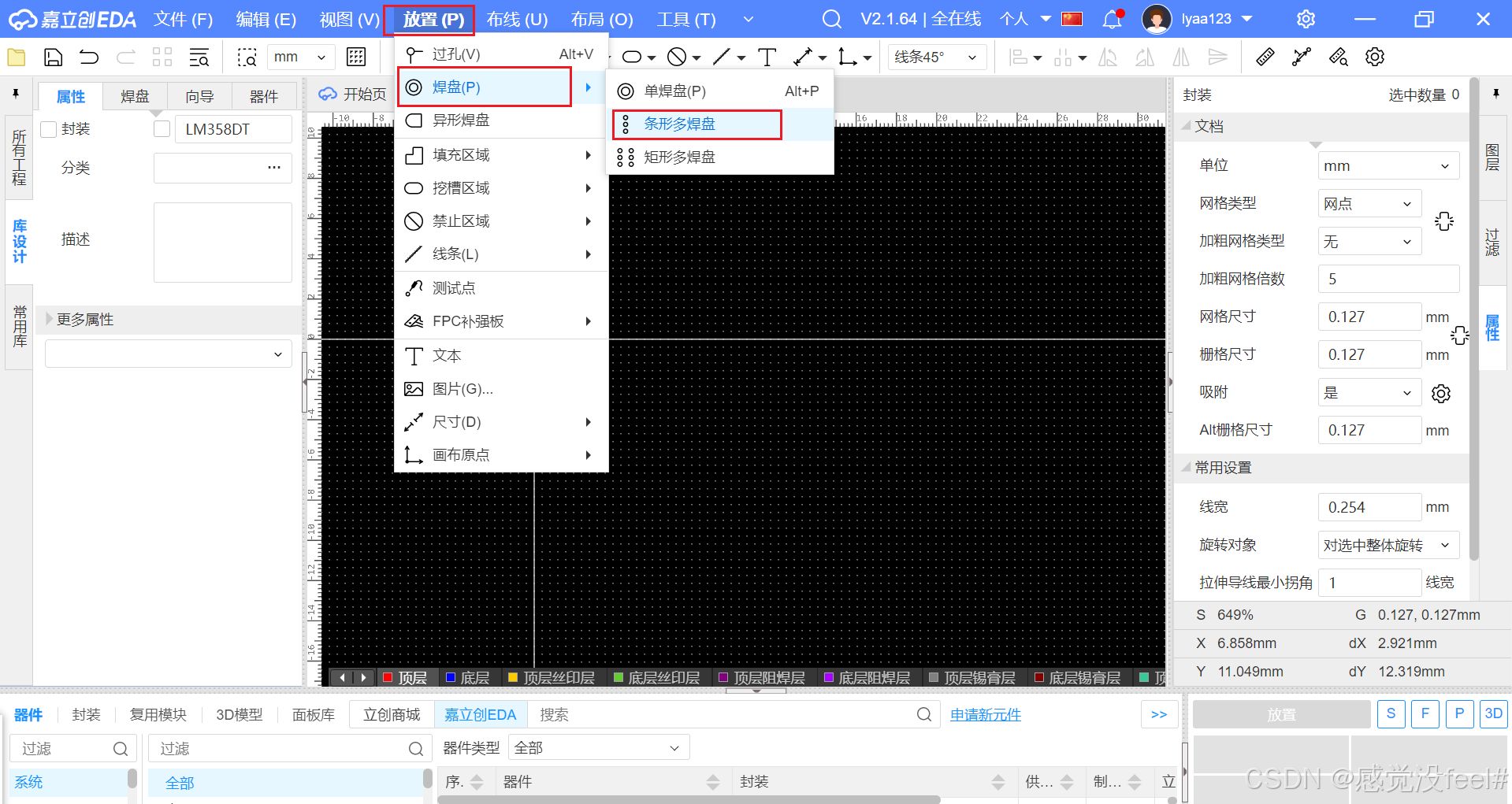

5、阵列放置如下，选中“条形多焊盘”，将其放置在原点，按tab键可以切换放置焊盘个数，焊盘间距

放置后如下

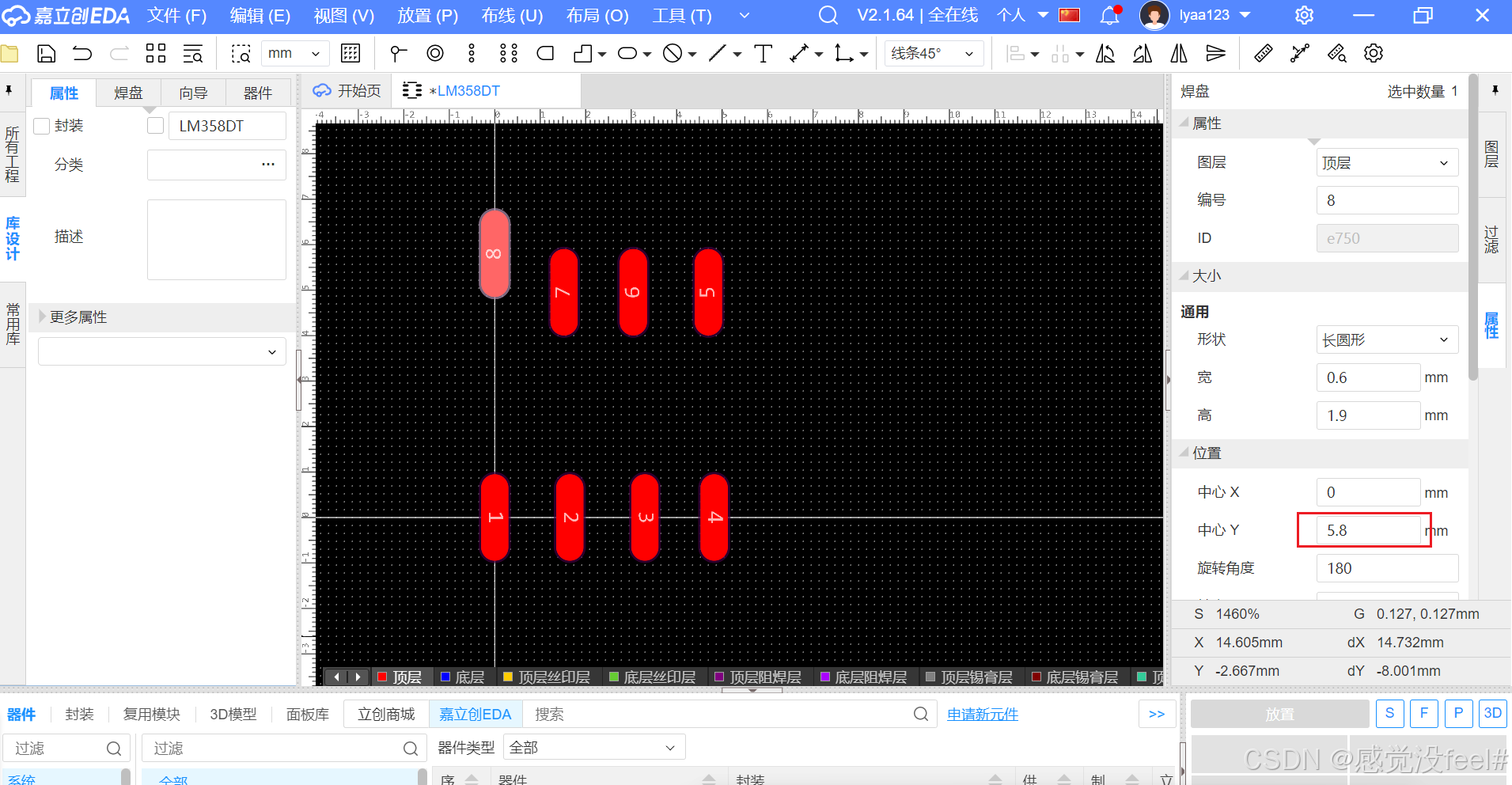

6、放置好焊盘之后，设置1和8焊盘间距，剩下的3个焊盘设置顶对齐

7、选中5,6,7,8这几个焊盘。然后设置顶对齐

8、接下来我们来放置丝印，画出大体的芯片位置，如图，选择“放置”下的“线条”，再点击“线条”下的“矩形”

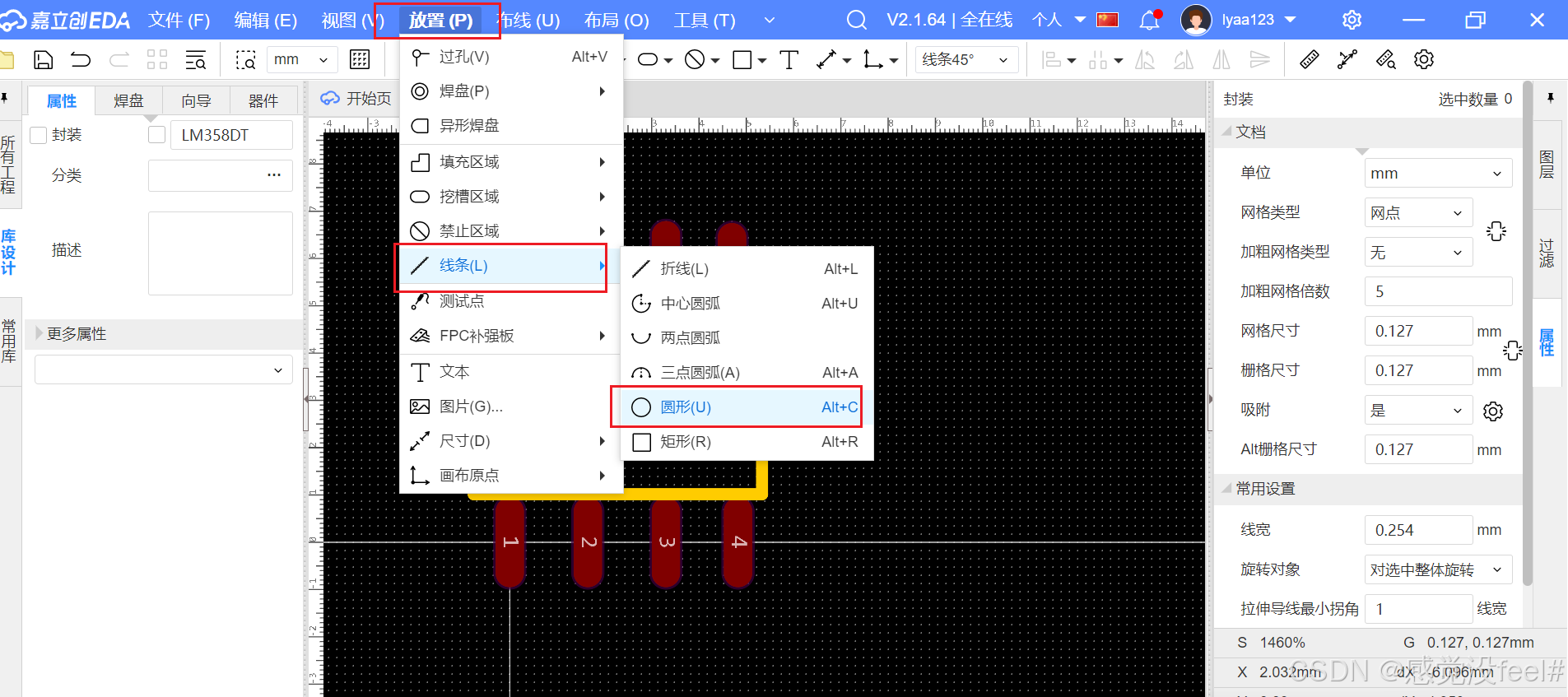

9、再绘制丝印表示芯片的正方向，放置一个小圆，选择“放置”下的“线条”，再点击“线条”下的“圆形”将半径稍微改小一点，这样看起来就是一个实心圆

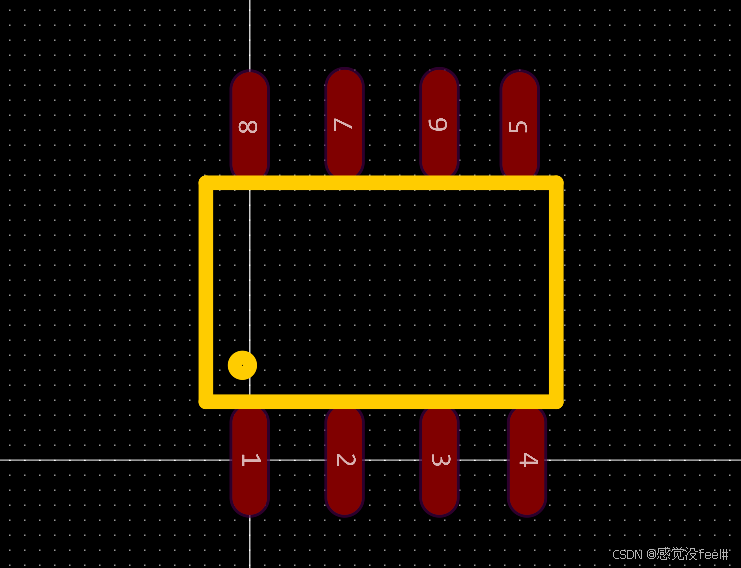

10、如图所示，这样我们芯片封装就绘制好了

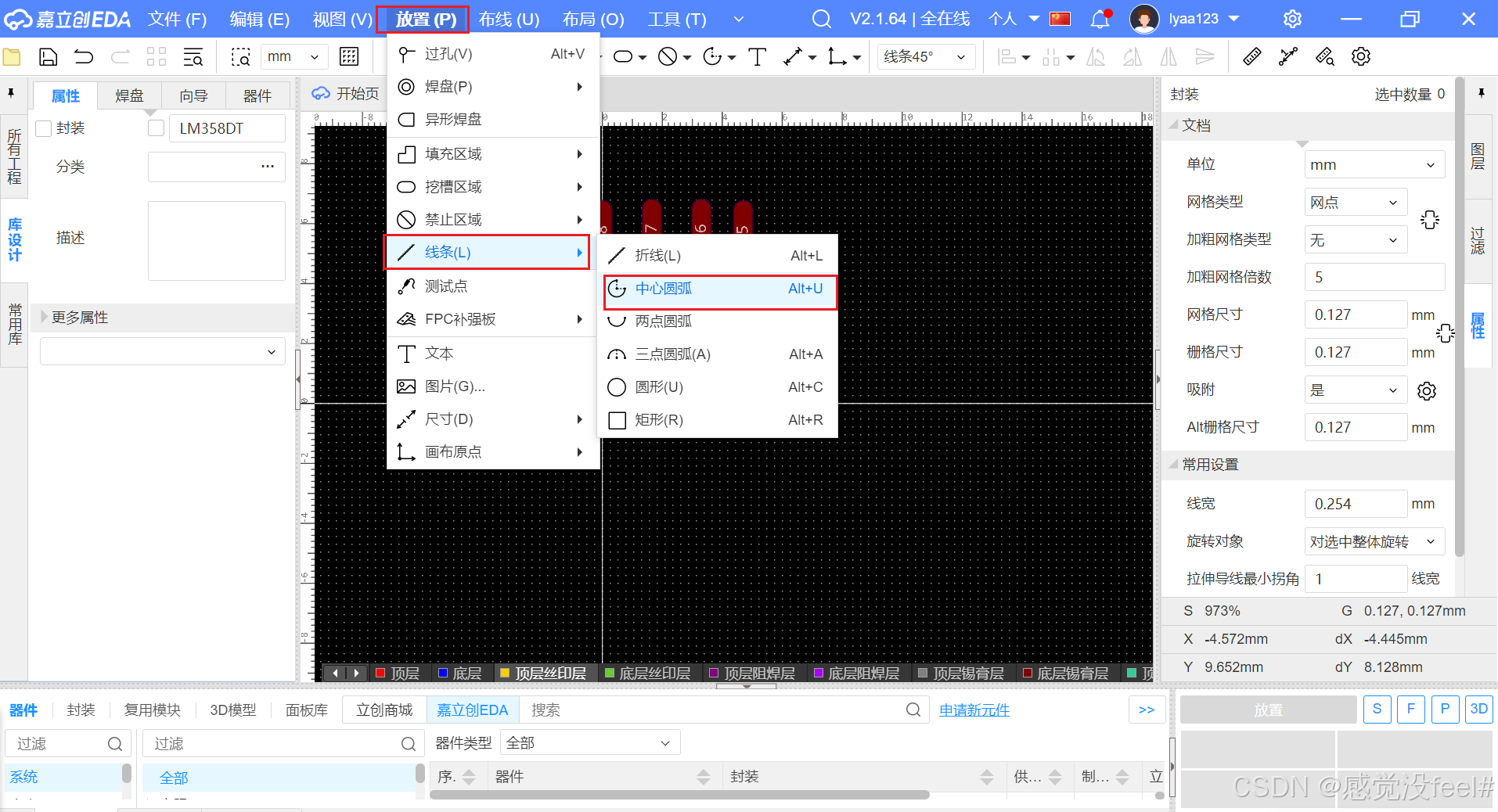

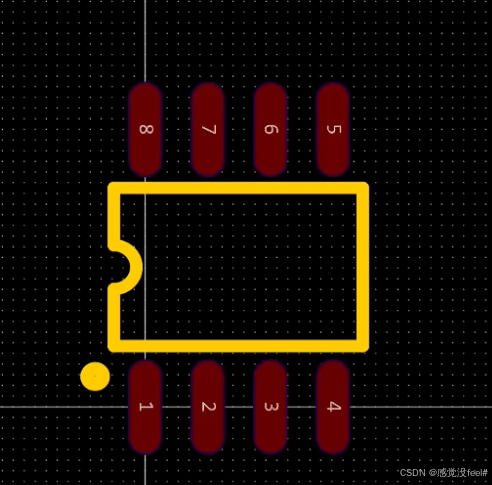

11、我们也可以采用另外一种方式表示芯片的正反向，即在画芯片长方体丝印的时候，先放一个半圆，选择“放置”下的“线条”，再点击“线条”下的“中心圆弧”，放好半圆之后，再从“工具栏”里面选择“线条”下的"折线"进行放置，注意画折线的时候我们不要靠我们的焊盘太近，不然画出来的就是虚线。这样我们的封装就画好啦。

12、画好了之后我们保存封装，再将封装与元件符号绑定，操作步骤如图所示

13、之后弹出窗口，我们点击“确认”即可，现在我们就将封装与元件符号关联起来了，我们可以拿去测试再使用啦

结尾

        至此，嘉立创绘制元件符号以及封装教程就结束了。希望本次学习能让你熟练掌握绘制技巧，提升设计效率。如果还有什么不懂的，欢迎在评论区留言，我们一起探讨学习。感谢你的观看，谢谢🌹🌹
