电路设计要点

PWM驱动MOS管需考虑频率以及驱动能力，用MCU直接驱动MOS管，驱动能力不足，需添加栅极驱动器。

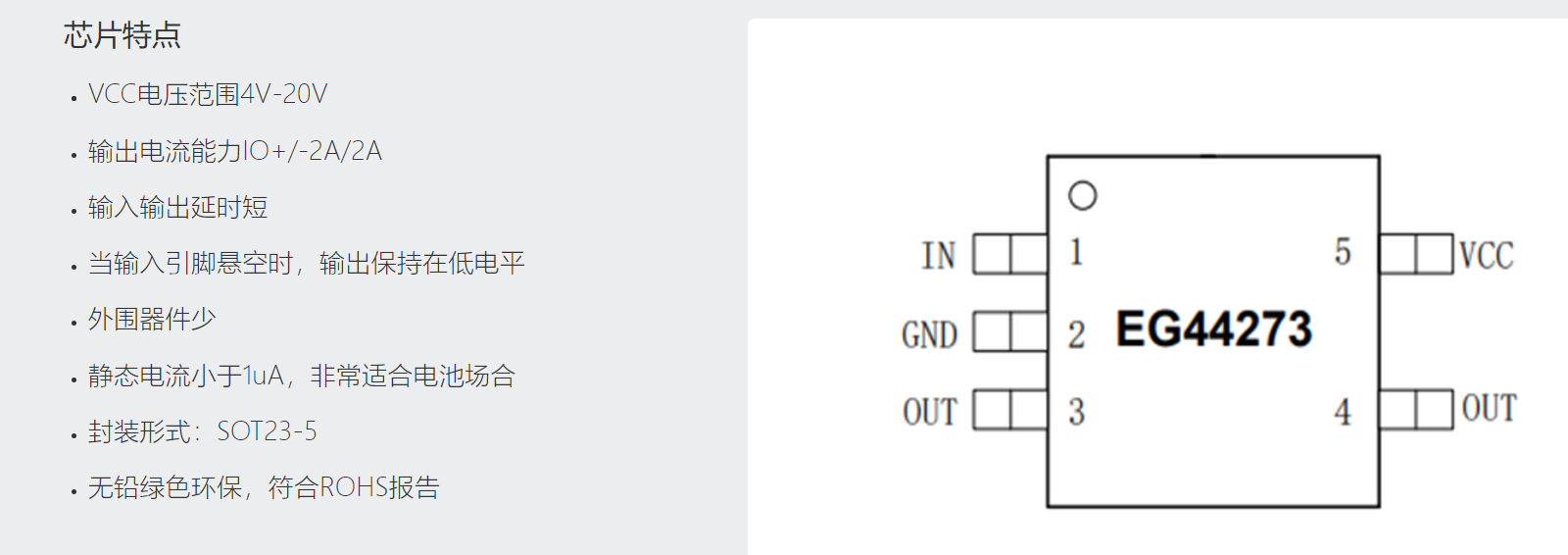

EG44273低侧单通道驱动芯片介绍：
EG44273 单通道高速低侧栅极驱动器，可有效驱动金属氧化物半导体场效应晶体管，绝 缘栅双极型晶体管电源开关。为电容负载提供较高的峰值拉/灌电流脉冲，同时提供轨到轨驱动能力以及短的传播延迟
在这里插入图片描述

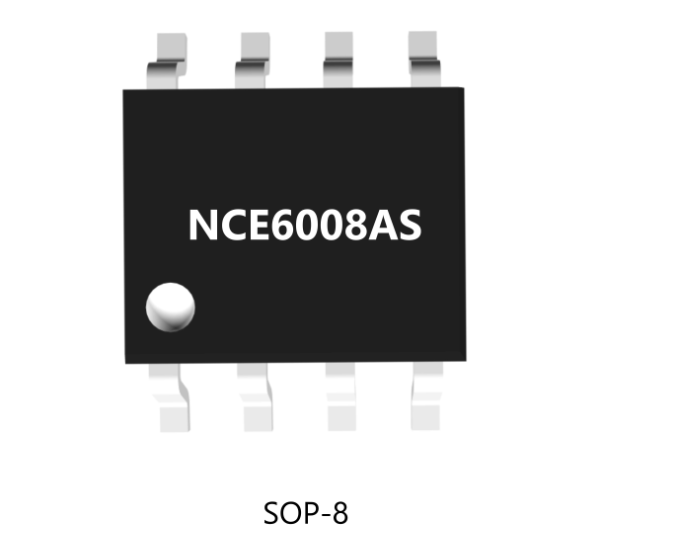

N沟道增强型功率MOSFET NCE6008AS 介绍：
在这里插入图片描述

原理图展示

在这里插入图片描述

D1作为驱动感性负载续流用
