PCI总线管脚定义（引脚定义）

已于 2024-03-29 21:04:38 修改
阅读量1.4k 收藏 22
点赞数 20
文章标签： PCI9054\ PCI
于 2024-03-29 21:03:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_32419593/article/details/137155894
版权

文章目录

1： 参考资料的链接

PCI bus pinout

PCI三种标准引脚信号定义

PCI bus pinout

2: 图片说明

在这里插入图片描述

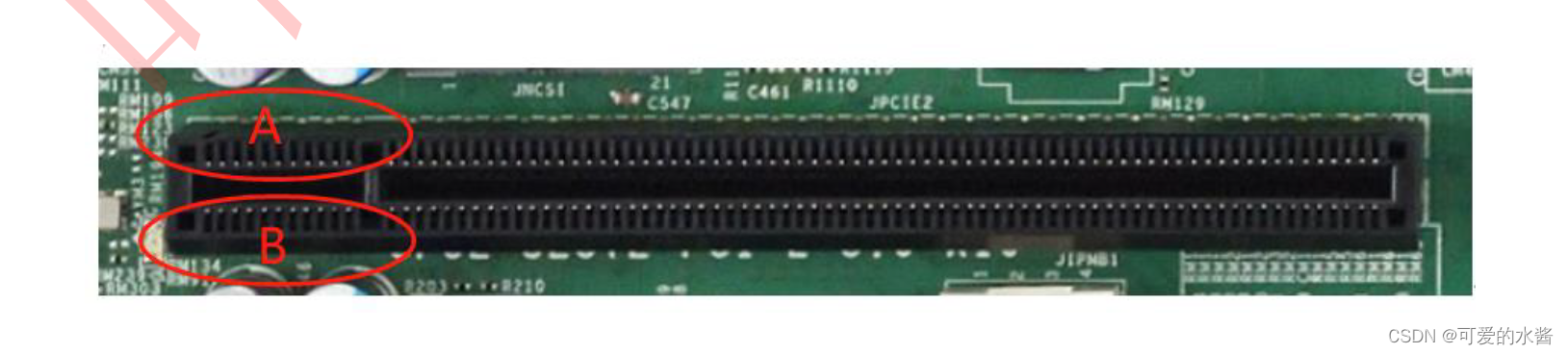

A面和B面正反

    PCI Universal Card 32/64 bit
      ----------------------------------------------------------------
     |    PCI         Component Side (side B)                         |
     |                                                                |
     |                                                                |
     |                                                optional        |
     |    ____     mandatory 32-bit pins            64-bit pins  _____|
     |___|    |||||||--|||||||||||||||||--|||||||--||||||||||||||
              ^     ^  ^               ^  ^     ^  ^            ^
            b01   b11  b14           b49  b52 b62  b63          b94

    PCI 5V Card 32/64 bit
     |                                                optional        |
     |    ____     mandatory 32-bit pins            64-bit pins  _____|
     |___|    ||||||||||||||||||||||||||--|||||||--||||||||||||||

    PCI 3.3V Card 32/64 bit
     |                                                optional        |
     |    ____     mandatory 32-bit pins            64-bit pins  _____|
     |___|    |||||||--||||||||||||||||||||||||||--||||||||||||||

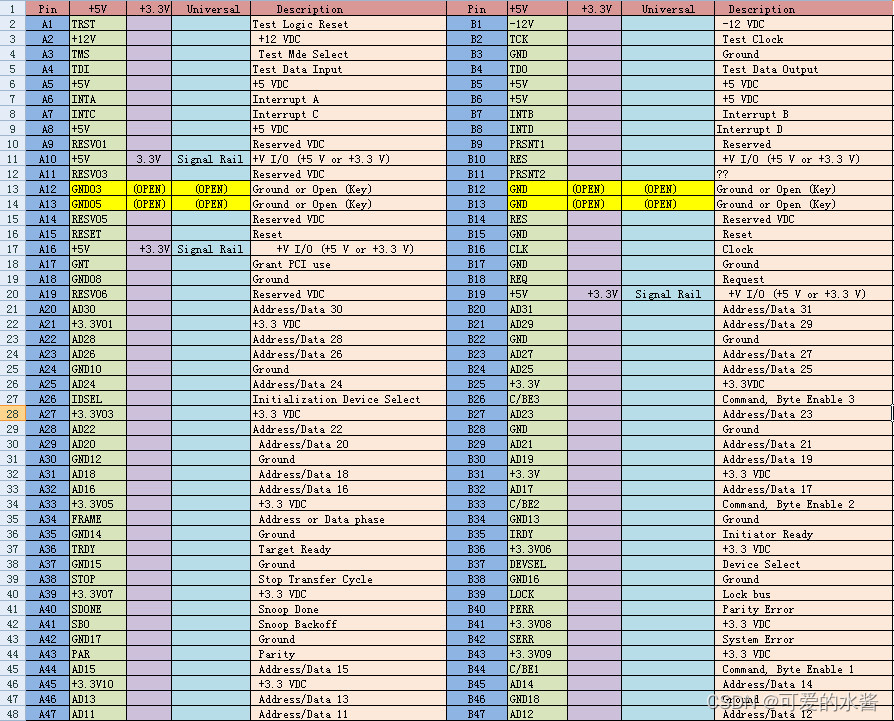

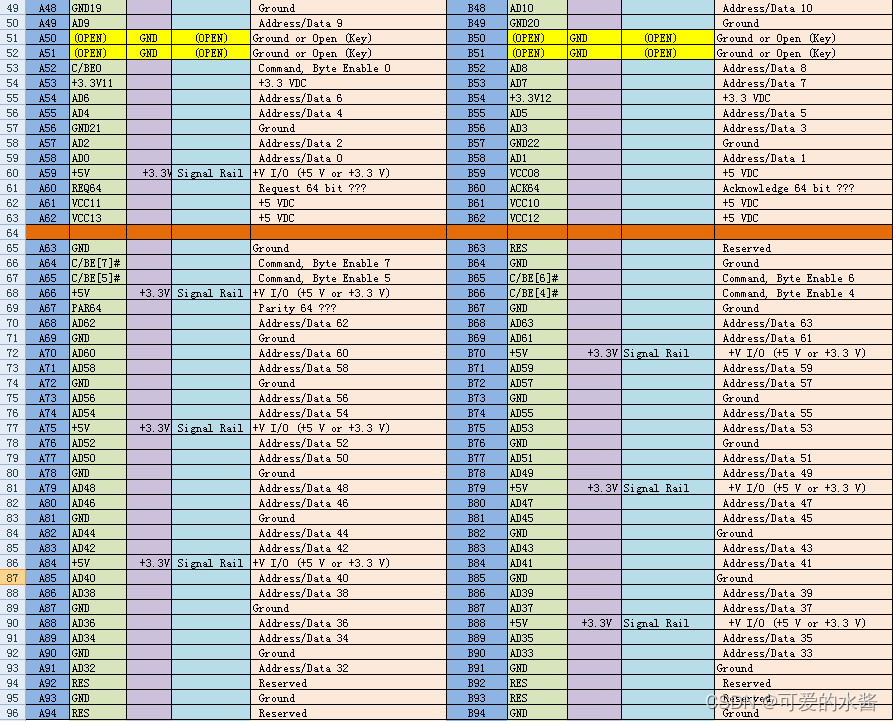

定义表格

在这里插入图片描述

在这里插入图片描述

3：PCI文字说明

PCI规范定义了两种可以在系统板级实现的连接器:一种用于实现5伏信号电平的系统，另一种用于实现3.3伏信号电平的系统。此外，PCI系统可以实现32位或64位连接器。大多数PCI总线只实现由引脚1到62组成的连接器的32位部分。支持64位数据传输的先进系统实现由引脚1到94组成的完整PCI总线连接器。三种类型的插件板可以实现:5伏插件板包括一个关键缺口在引脚位置50和51，以允许他们只被插入到5伏系统连接器。3.3伏插件板在引脚位置12和13上包括一个关键缺口，允许它们仅插入3.3伏系统连接器。通用插件板包括两个键槽，允许它们插入5伏或3.3伏系统连接器。

一、PCI的引脚定义
　　 32bit PCI系统的管脚按功能来分有以下几类：
　　
　　 系统控制：
　　　　　 CLK，PCI时钟，上升沿有效。
　　　　　 RST ，Reset信号 。
　　 传输控制：
　　　　　 FRAME#，标志传输开始与结束 。
　　　　　 IRDY#，Master可以传输数据的标志 。
　　　　　 DEVSEL#，当Slave发现自己被寻址时置低应答。
　　　　　 TRDY#，Slave可以转输数据的标志 。
　　　　　 STOP#，Slave主动结束传输数据的信号 。
　　　　　 IDSEL，在即插即用系统启动时用于选中板卡的信号 。
　　 地址与数据总线：
　　　　　 AD[31::0]，地址/数据分时复用总线 。
　　　　　 C/BE#[3::0]，命令/字节使能信号 。
　　　　　 PAR，奇偶校验信号 。
　　 仲裁号：
　　　　　 REQ#，Master用来请求总线使用权的信号 。
　　　　　 GNT#，Arbiter允许Master得到总线使用权的信号 。
　　 错误报告：
　　　　　 PERR#，数据奇偶校验错误 。
　　　　　 SERR#，系统奇偶校验错误 。
二、操作说明
　　 当PCI总线进行操作时，发起者(Master)先置REQ#，当得到仲裁器(Arbiter)的许可时(GNT#)，会将FRAME#置低，并在AD总线上放置Slave地址，同时C/BE#放置命令信号，说明接下来的传输类型。所有PCI总线上设备都需对此地址译码，被选中的设备要置DEVSEL#以声明自己被选中。然后当IRDY#与TRDY#都置低时，可以传输数据。当Master数据传输结束前，将FRAME#置高以标明只剩最后一组数据要传输，并在传完数据后放开IRDY#以释放总线控制权。

 Rear of Computer
                    :------:------:
               -12V |- B1     A1 -| Test Reset
         Test Clock |- B2     A2 -| +12V
             Ground |- B3     A3 -| Test Mode Select
   Test Data Output |- B4     A4 -| Test Data Input
                +5V |- B5     A5 -| +5V
                +5V |- B6     A6 -| Interrupt A
        Interrupt B |- B7     A7 -| Interrupt C
        Interrupt D |- B8     A8 -| +5V
            PRSNT1# |- B9     A9 -| Reserved
           Reserved |- B10   A10 -| +V I/O
            PRSNT2# |- B11   A11 -| Reserved
                    :------:------:
                    :------:------:
           Reserved |- B14   A14 -| Reserved
             Ground |- B15   A15 -| Reset
              Clock |- B16   A16 -| +V I/O
             Ground |- B17   A17 -| Grant
            Request |- B18   A18 -| Ground
             +V I/O |- B19   A19 -| Reserved
         Address 31 |- B20   A20 -| Address 30
         Address 29 |- B21   A21 -| +3.3V
             Ground |- B22   A22 -| Address 28
         Address 27 |- B23   A23 -| Address 26
         Address 25 |- B24   A24 -| Ground
              +3.3V |- B25   A25 -| Address 24
             C/BE 3 |- B26   A26 -| Init Device Select
         Address 23 |- B27   A27 -| +3.3V
             Ground |- B28   A28 -| Address 22
         Address 21 |- B29   A29 -| Address 20
         Address 19 |- B30   A30 -| Ground
              +3.3V |- B31   A31 -| Address 18
         Address 17 |- B32   A32 -| Address 16
             C/BE 2 |- B33   A33 -| +3.3V
             Ground |- B34   A34 -| Cycle Frame
    Initiator Ready |- B35   A35 -| Ground
              +3.3V |- B36   A36 -| Target Ready
      Device Select |- B37   A37 -| Ground
             Ground |- B38   A38 -| Stop
               Lock |- B39   A39 -| +3.3V
       Parity Error |- B40   A40 -| Snoop Done
              +3.3V |- B41   A41 -| Snoop Backoff
       System Error |- B42   A42 -| Ground
              +3.3V |- B43   A43 -| PAR
             C/BE 1 |- B44   A44 -| Address 15
         Address 14 |- B45   A45 -| +3.3V
       M66EN/Ground |- B46   A46 -| Address 13
         Address 12 |- B47   A47 -| Address 11
         Address 10 |- B48   A48 -| Ground
             Ground |- B49   A49 -| Address 9
                    :------:------:
                    :------:------:
          Address 8 |- B52   A52 -| C/BE 0
          Address 7 |- B53   A53 -| +3.3V
              +3.3V |- B54   A54 -| Address 6
          Address 5 |- B55   A55 -| Address 4
          Address 3 |- B56   A56 -| Ground
             Ground |- B57   A57 -| Address 2
          Address 1 |- B58   A58 -| Address 0
             +5 I/O |- B59   A59 -| +V I/O
 Acknowledge 64-bit |- B60   A60 -| Request 64-bit
                +5V |- B61   A61 -| +5V
                +5V |- B62   A62 -| +5V
                    :------:------:
                    :------:------:
           Reserved |- B63   A63 -| Ground
             Ground |- B64   A64 -| C/BE 7
             C/BE 6 |- B65   A65 -| C/BE 5
             C/BE 4 |- B66   A66 -| +V I/O
             Ground |- B67   A67 -| Parity 64-bit
         Address 63 |- B68   A68 -| Address 62
          Address 61|- B69   A69 -| Ground
             +V I/O |- B70   A70 -| Address 60
         Address 59 |- B71   A71 -| Address 58
         Address 57 |- B72   A72 -| Ground
             Ground |- B73   A73 -| Address 56
         Address 55 |- B74   A74 -| Address 54
         Address 53 |- B75   A75 -| +V I/O
             Ground |- B76   A76 -| Address 52
         Address 51 |- B77   A77 -| Address 50
         Address 49 |- B78   A78 -| Ground
             +V I/O |- B79   A79 -| Address 48
         Address 47 |- B80   A80 -| Address 46
         Address 45 |- B81   A81 -| Ground
             Ground |- B82   A82 -| Address 44
         Address 43 |- B83   A83 -| Address 42
         Address 41 |- B84   A84 -| +V I/O
             Ground |- B85   A85 -| Address 40
         Address 39 |- B86   A86 -| Address 38
         Address 37 |- B87   A87 -| Ground
             +V I/O |- B88   A88 -| Address 36
         Address 35 |- B89   A89 -| Address 34
         Address 33 |- B90   A90 -| Ground
             Ground |- B91   A91 -| Address 32
           Reserved |- B92   A92 -| Reserved
           Reserved |- B93   A93 -| Ground
             Ground |- B94   A94 -| Reserved
                    :------:------:
