功率电感设计方法2:实例

参考手册链接

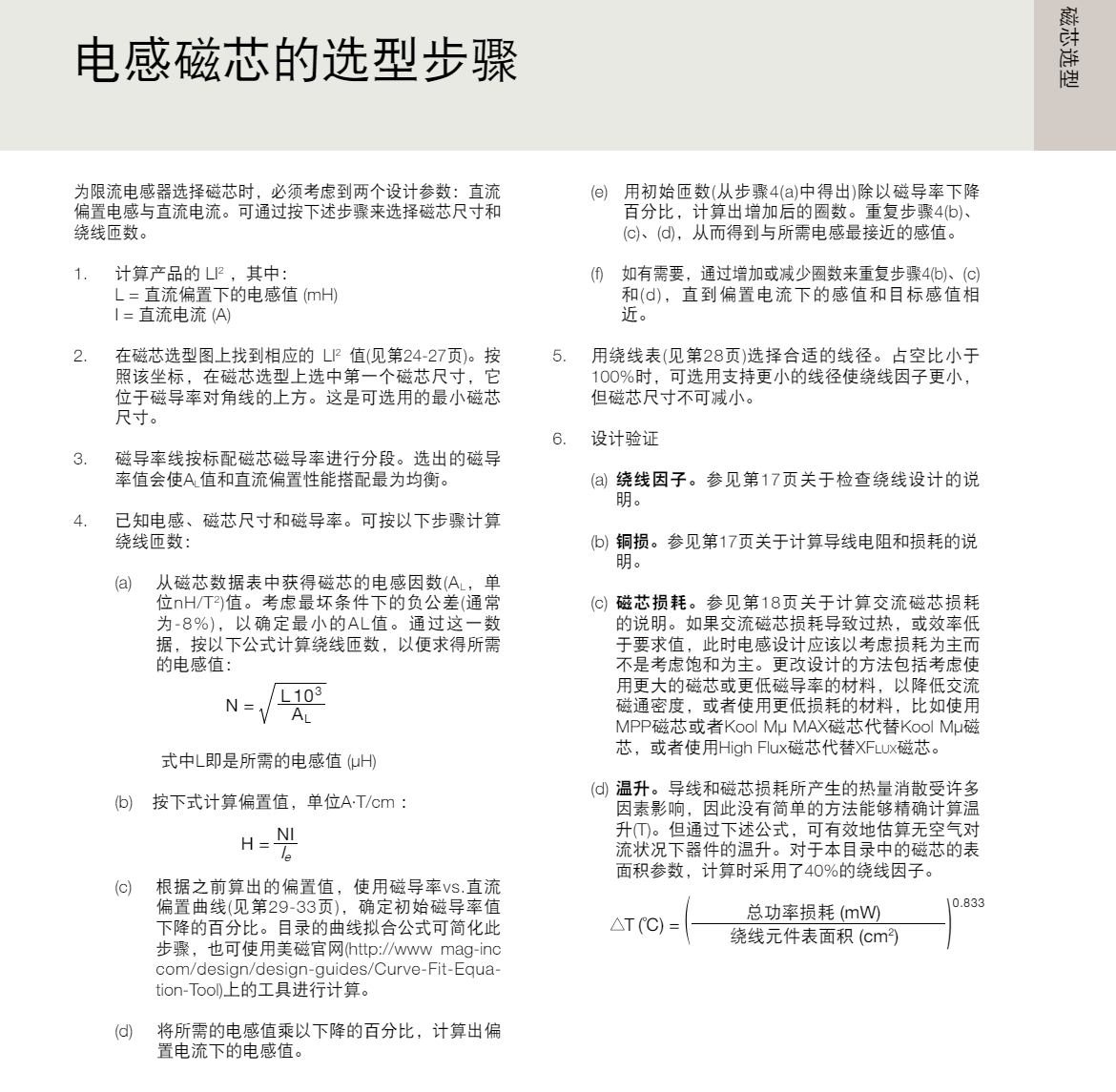

1：美磁的选项手册截图

$$图1$$

2：设计步骤

2.1：设计需求

电感值	电流值
$L=0.6mH$	$5A$

2.2:选择磁芯材料

用 $koolMU$材料

2.3：选择磁芯

根据$I{L}^2=15mH{A}^2$来定磁芯，在图$2$中找。确定为$77083$

$$图2$$

2.4 查询$A_L$自感系数

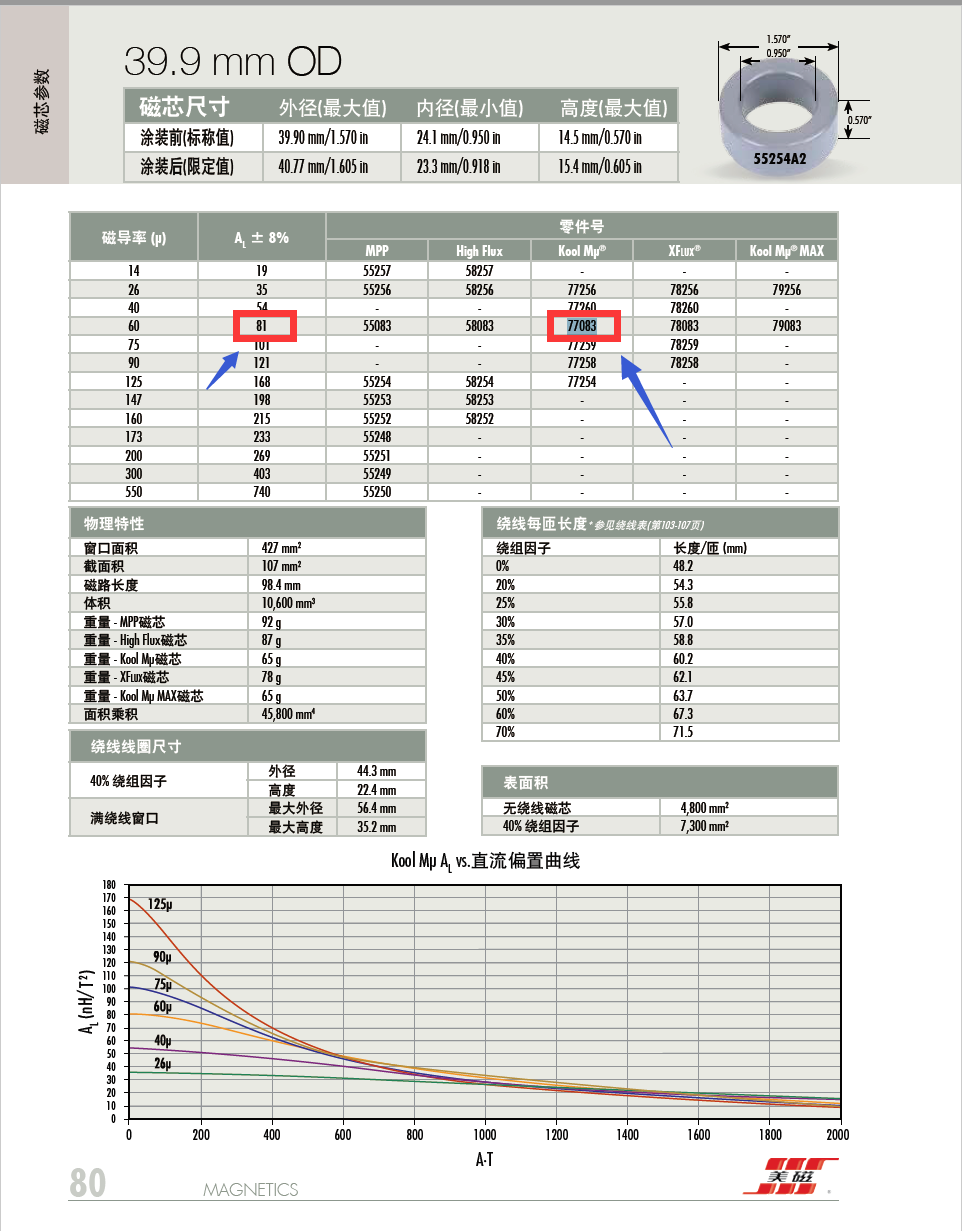

查询自感系数时，注意有浮动，见图$3$。自感系数为$A_L=81\times 0.92=74.5\frac{nH}{T^2}$

$$图3$$

2.5 初算匝数

根据$L=A_L\times N^2$可得 $N=90$：

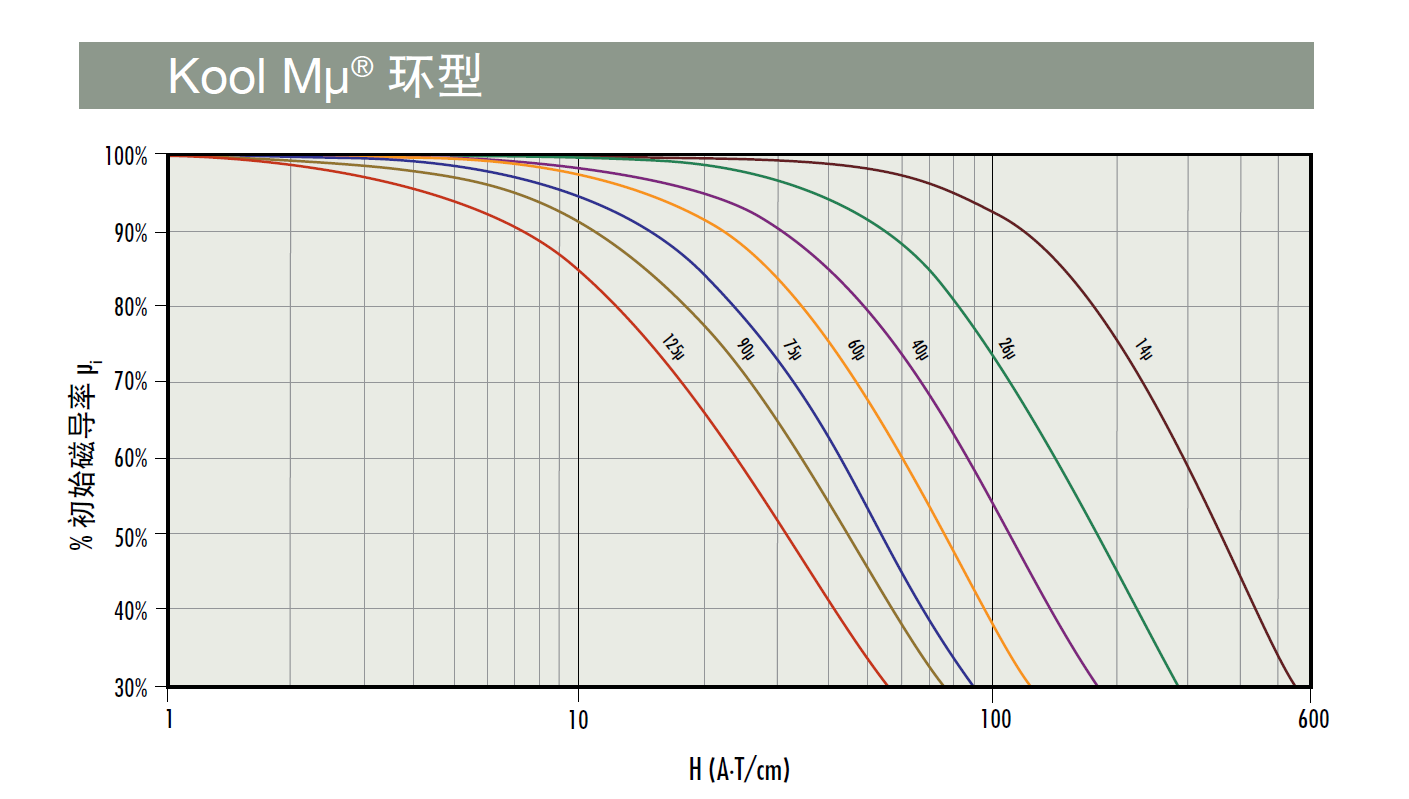

为在空载条件下得到$600\mu H$的电感值，匝数应为90。计算满载时所需的匝数，确定直流偏置水平：$H=N\cdot I/le=A\cdot T/cm$，其中：$l_e$为磁路长度，单位为cm。当直流偏置为$45.7A\cdot T/cm$时，通过图$4$的60μ Kool Mμ直流偏置曲线，可得到磁导率为初始磁导率的71%。调整后的匝数为$90/0.71=127$。

$$图4$$

2.6重新校准验算感量

重新计算直流偏置水平$H=N\cdot I/le=A\cdot T/cm$：可得$\frac{128\cdot 5}{98.4}=64.5$，

注意，datasheet给的磁路长度是mm（毫米），实际计算是cm（厘米）

从磁导 vs直流偏置曲线看出，直流偏置水平为初始磁导率的57%，即64.5 A·T/cm。

将最小AL值74.6nH/T2乘以0.57，计算出的有效AL值为42.5nH/T2。该磁芯匝数为127，直流偏置水平为64.5 A·T/cm，对应的最小电感值为685μH。可以达到期望的电感值。
$$L=A_L\cdot N^2=74.6\cdot 0.57\cdot (127{)}^2=685\mu H$$

3：后续 绕线因子

从绕线表中可看出，当选择电流容量为500A/cm2时，需选择至少17AWG号线来加载5.0A的电流。用17AWG号线(导线截面积为1.177 mm2)绕127圈。绕线面积为149.5 mm2。0077083A7的窗口面积为427 mm2。计算窗口填充率，149.5 mm2/427 mm2所得绕线因子约为35%。127匝17 AWG绕线的0077083A7磁芯是一个适用于生产的电感设计。
