rk3568 电源域配置

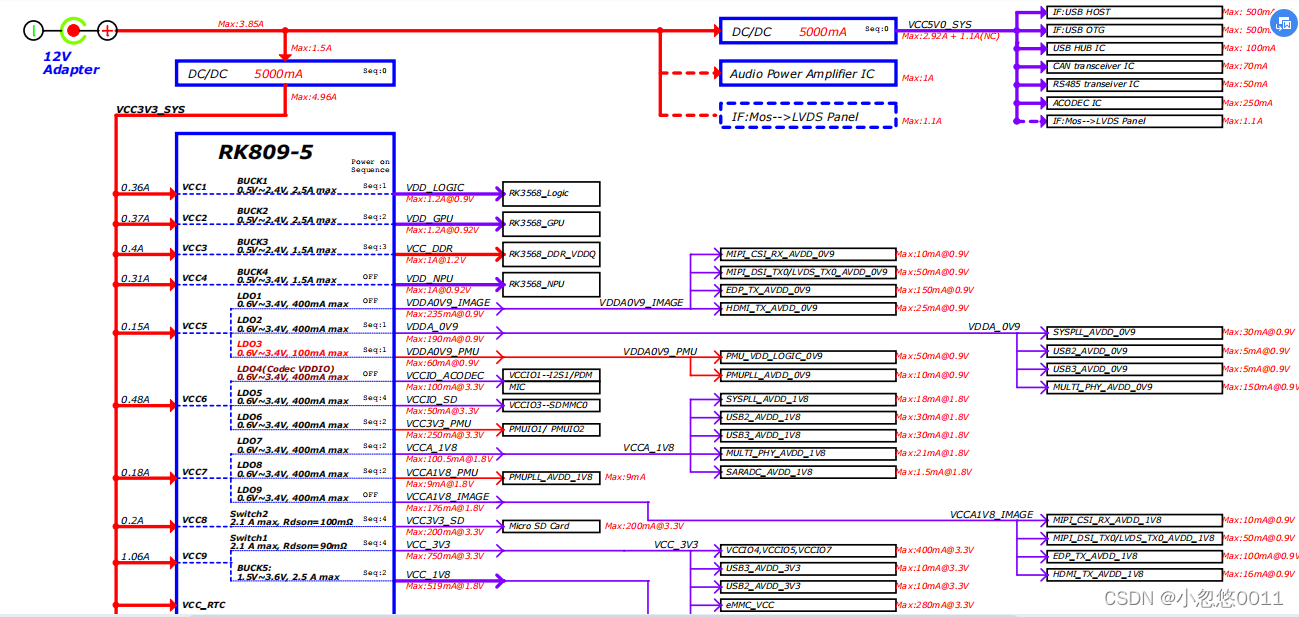

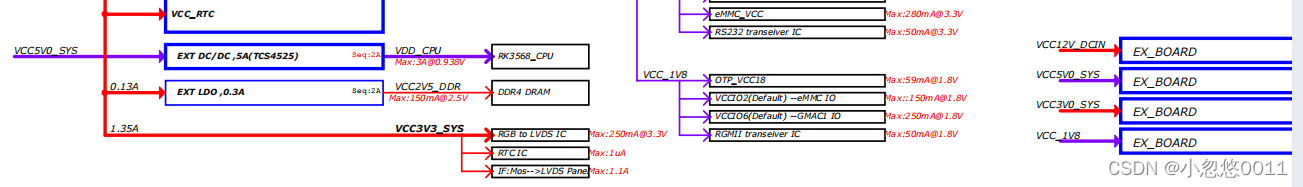

原理图

 查找内核dts配置

kernel/arch/arm64/boot/dts/rockchip/rk3568-evb.dtsi

根据原理图，修改内核dts的电源域配置节点pmu_io_domains

&pmu_io_domains {
	status = "okay";
	pmuio2-supply = <&vcc3v3_pmu>;
	vccio1-supply = <&vccio_acodec>;
	vccio3-supply = <&vccio_sd>;
	vccio4-supply = <&vcc_3v3>;
	vccio5-supply = <&vcc_3v3>;
	vccio6-supply = <&vcc_1v8>;
	vccio7-supply = <&vcc_3v3>;
};

对于vccio_acodec、vcc3v3_pmu、vcc_3v3、vccio_sd这些节点配置可参考rk809 pmic配置

注意：

pmuio0、pmuio1为固定电平电源域，软件不可配置；
vccio2软件不需要配置，但是其硬件供电电压与FLASH_VOL_SEL状态需保持一致：当VCCIO2供电
是1.8V，则FLASH_VOL_SEL管脚必须保持为高电平；当VCCIO2供电是3.3V，则FLASH_VOL_SEL
管脚必须保持为低电平；

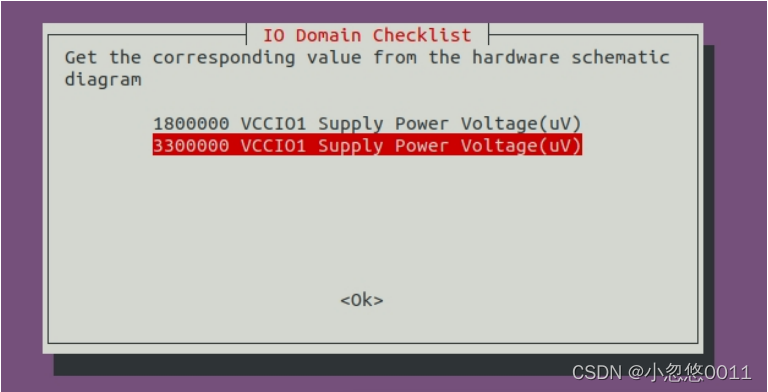

编译内核时，会出现IO-Domain确认对话框，

         弹出这个对话框目的是检查实际硬件原理图和软件dts的IO电压是否匹配，客户需要根据各自项目的硬 件原理图的实际设计电压来选择（对话框中选择的值不会保存到dts中，dts需要手动去修改），这个很重要，请务必确认！如果IO电压配置不正 确，将会导致芯片IO烧坏。

        当你确认IO 电压后这个对话框就不会再弹出（输入值和 dts 配置的值相同），如果 dts 名字或者 dts 里面 的io-domian 发生变化，则会继续弹出重新进行确认。
