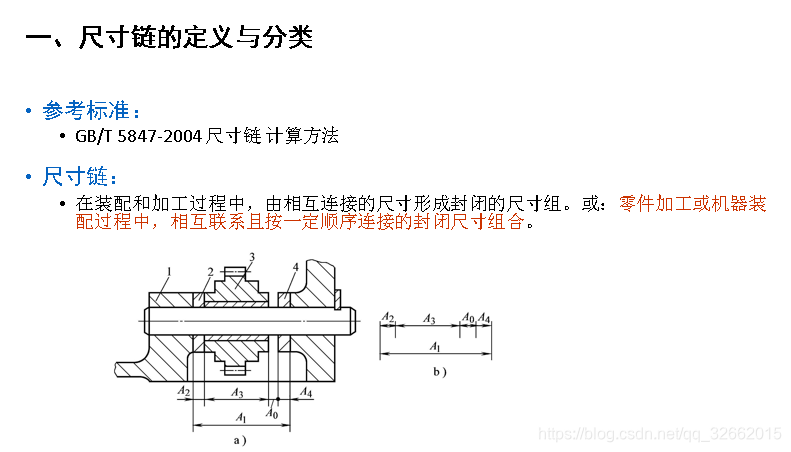

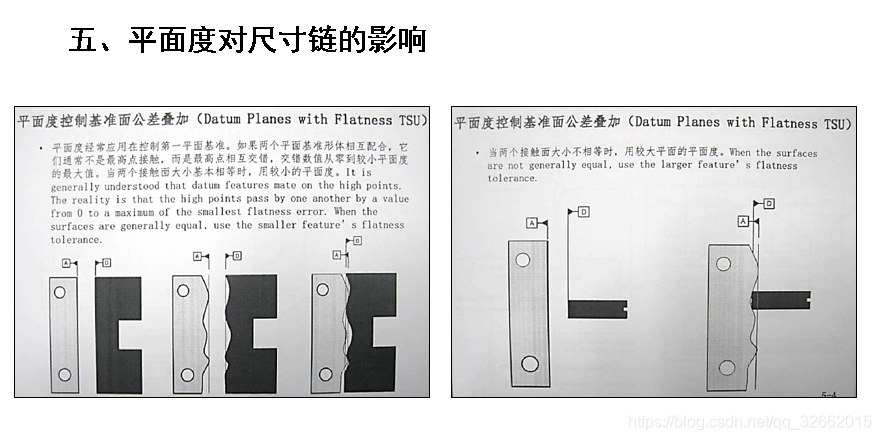

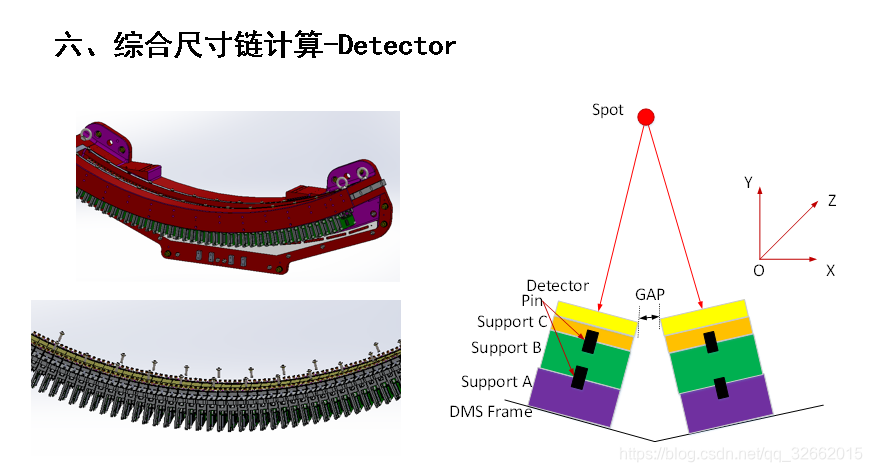

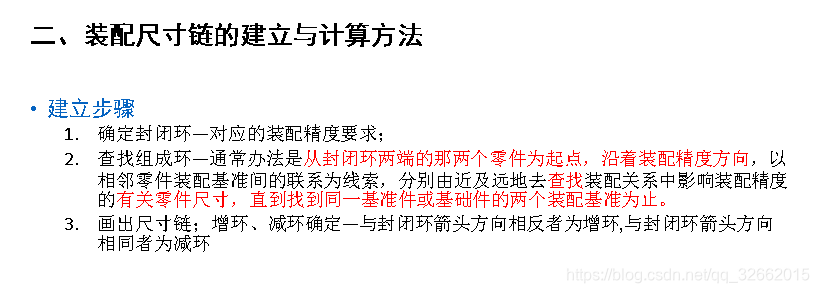

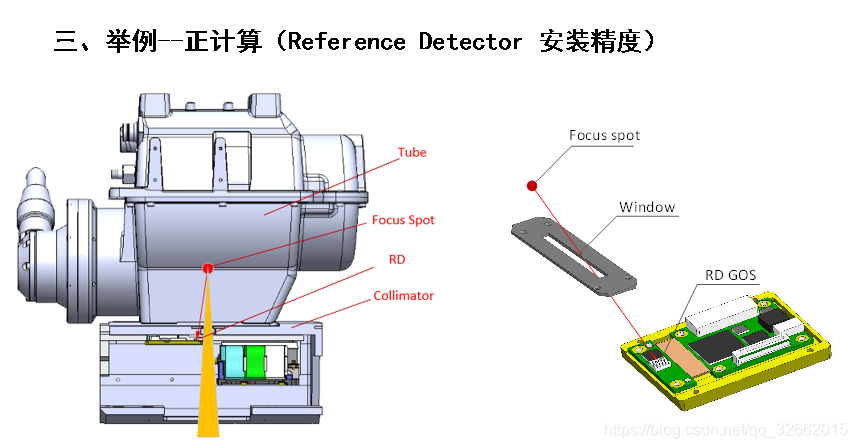

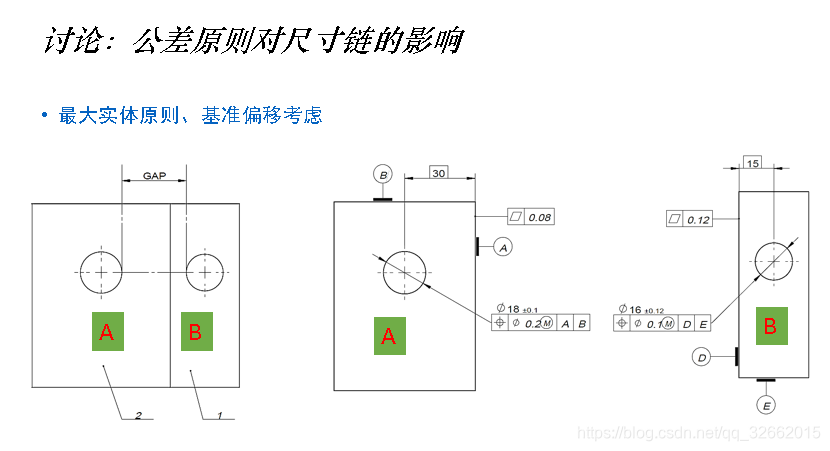

尺寸链和公差

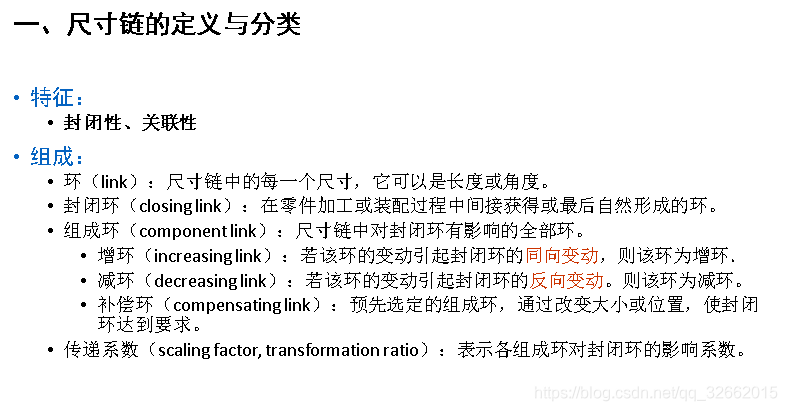

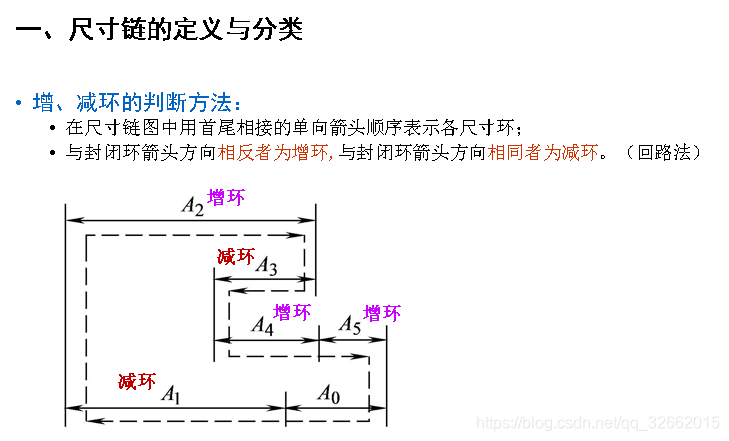

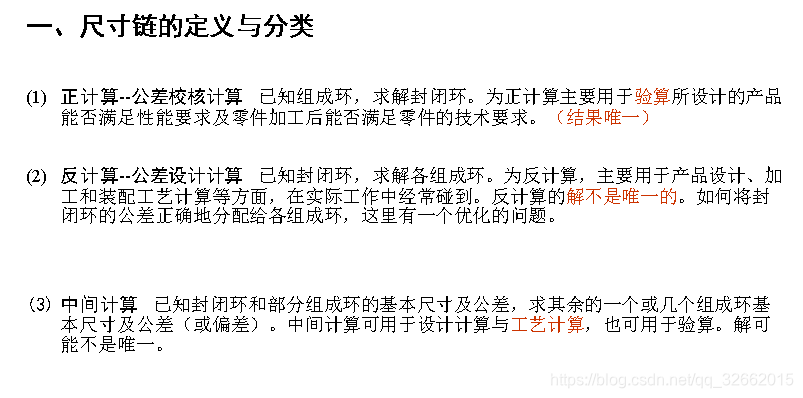

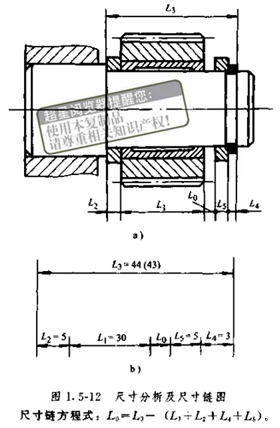

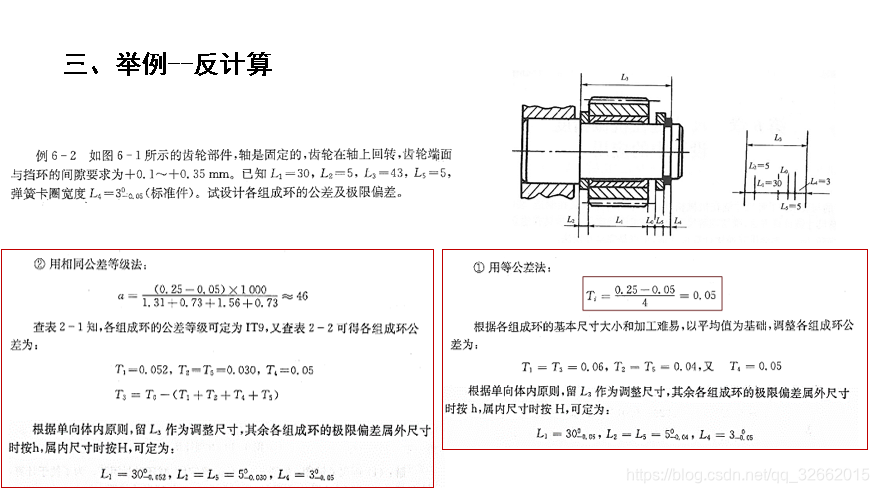

例：齿轮在轴上回转，齿轮左右端面与挡环之间应有间隙，间隙集中在齿轮右端面与右挡环左端面之间，这个间隙是最终形成的，是尺寸链的封闭环，用L0。按工作条件，间隙的极限值为0.10-0.35mm，即L0 = 0_(+0.1)^(+0.35)

基本尺寸：间隙是装配过程最终形成的，是尺寸链的封闭环，为L0

封闭环的极限偏差：ES0 = +0.35mm ESI =+ 0.1mm
封闭环的中间偏差：T0 = 0.35-0.1 =0.25mm
组成各环传递系数：ε3= 1，其余为-1
标准件

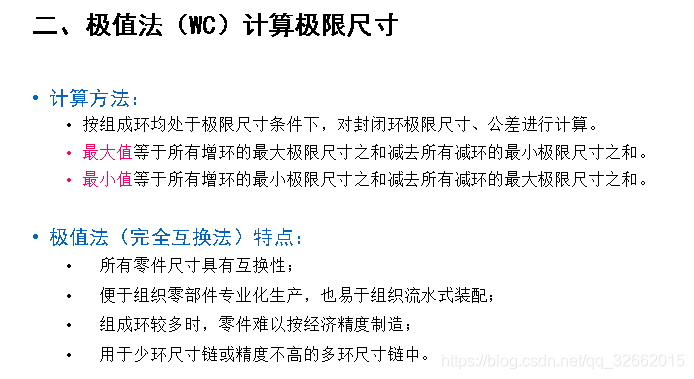

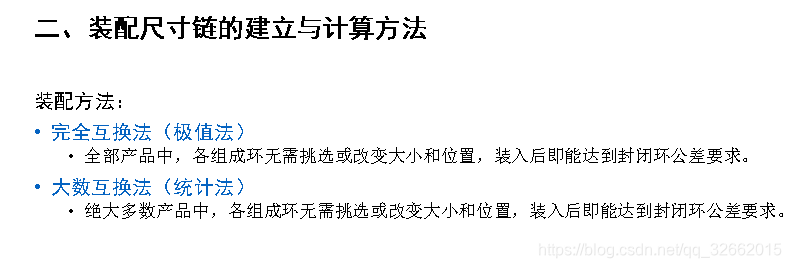

1.完全互换法

平均极限公差： Tav = T0/ m = 0.25/5 =0.05mm
m 为组成环数

估计各组成环公差等级：按平均公差及各组成环的基本尺寸，公差等级约为IT9，当公差等级大于(IT8),如IT7时，是不经济的，采取其他方法。

决定各组成环公差：T1 =T3 =0.06; T2=T5 =0.04mm
决定各组成环的极限偏差，留组成环L3作为调整尺寸，则：

中间偏差：

计算组成环L3的中间偏差：

决定组成环L3的极限偏差：
ES3 = ∆3+1/2T3 = 0.16mm
EI3 = ∆3+1/2T3 = 0.1mm

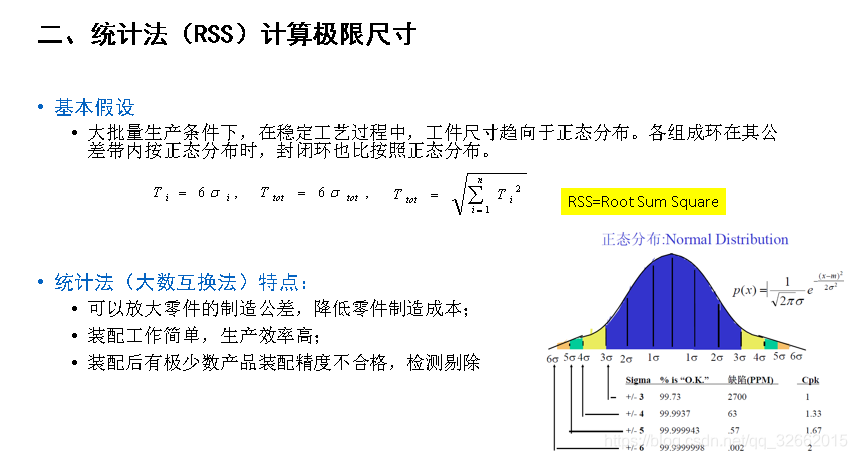

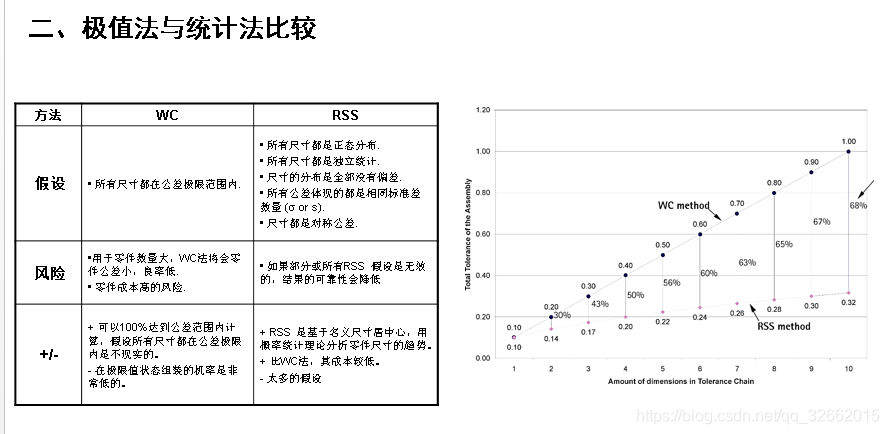

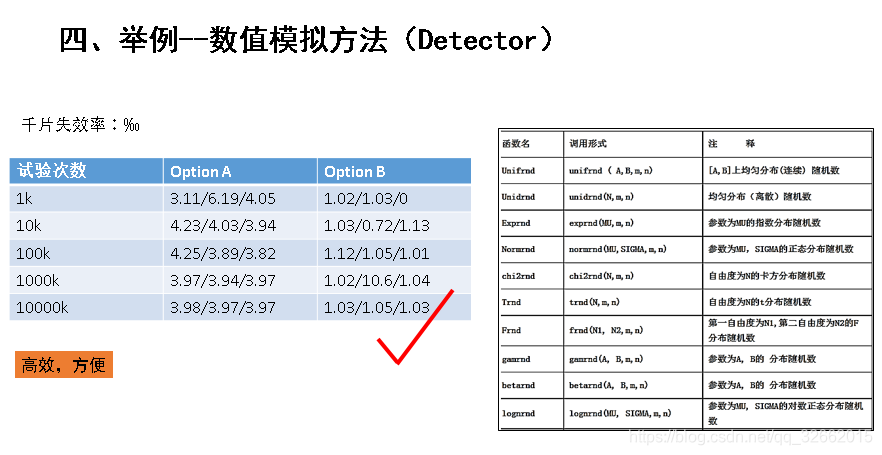

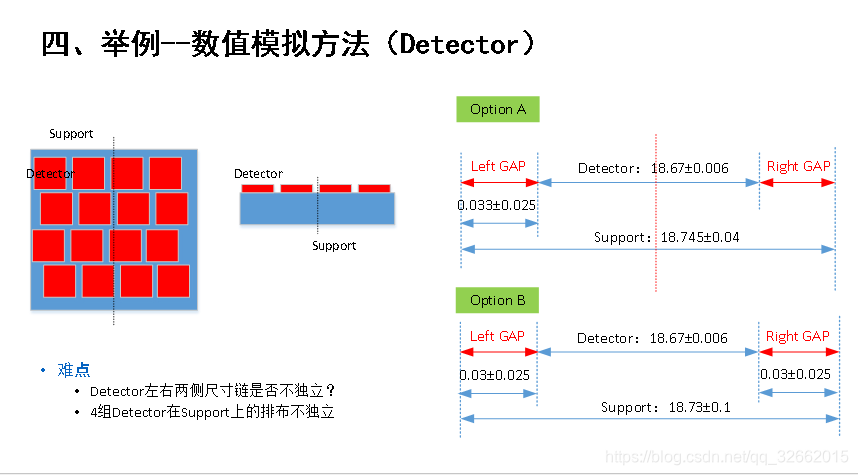

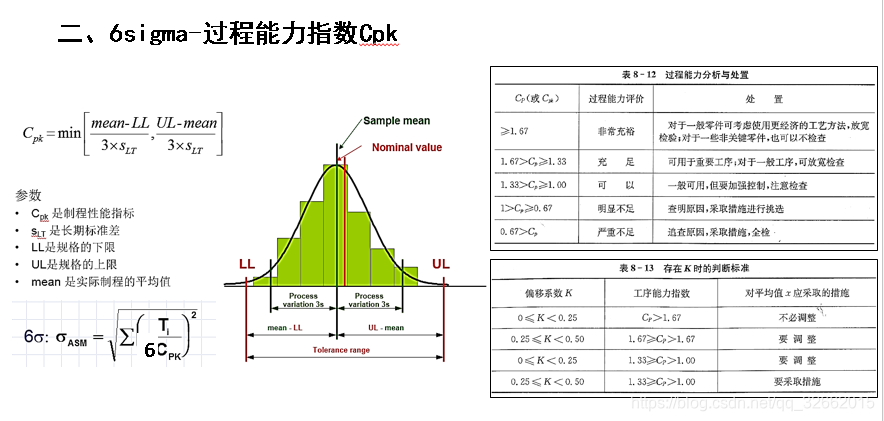

2. 大数互换法：

1.各组成环平均当量公差（取k=1.22）：

组成环平均公差：

2.估计组成环公差等级；约为IT10
3.决定各组成环公差：按各组成环的基本尺寸大小与零件工艺性性好坏，设取：T1=T3=0.11mm，T2=T5=0.08mm 又已知T4=0.05mm

校核封闭环当量公差：

= 0.242mm 小于封闭环公差0.25mm，满足要求

4.决定各组成环极限偏差：留组成环L3作为调整尺寸，其余各组成环外尺寸按照h，内尺寸按照H决定其极限偏差，则：

组成各环的中间偏差：

6.决定组成环L3的极限偏差
ES3 = ∆3+1/2T3 = 0.12mm

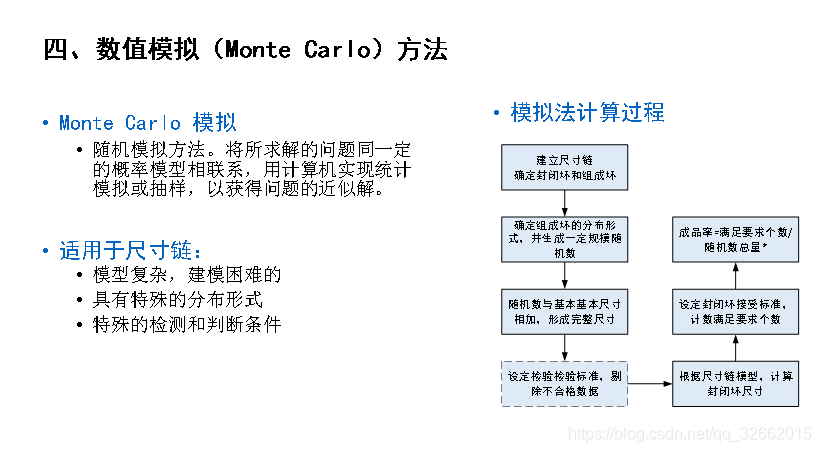

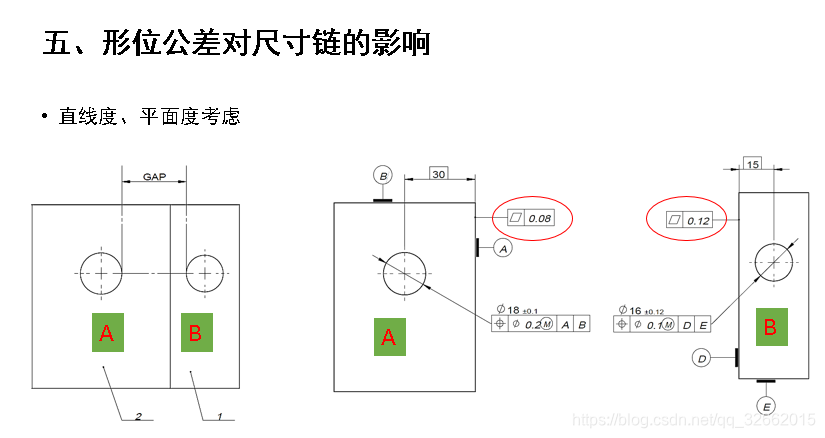

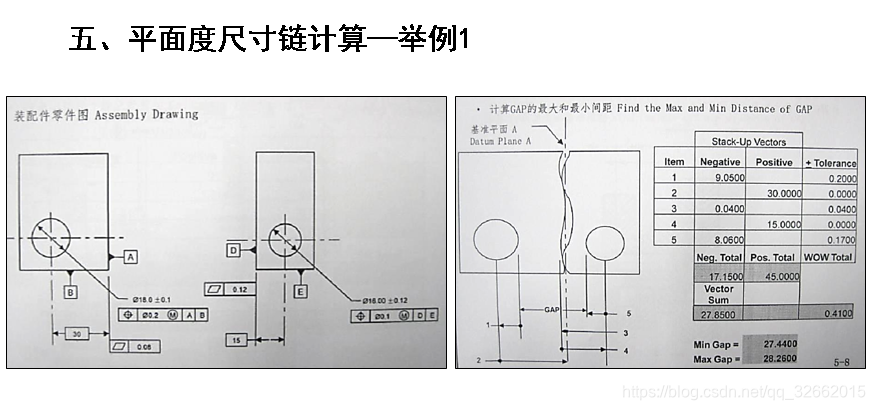

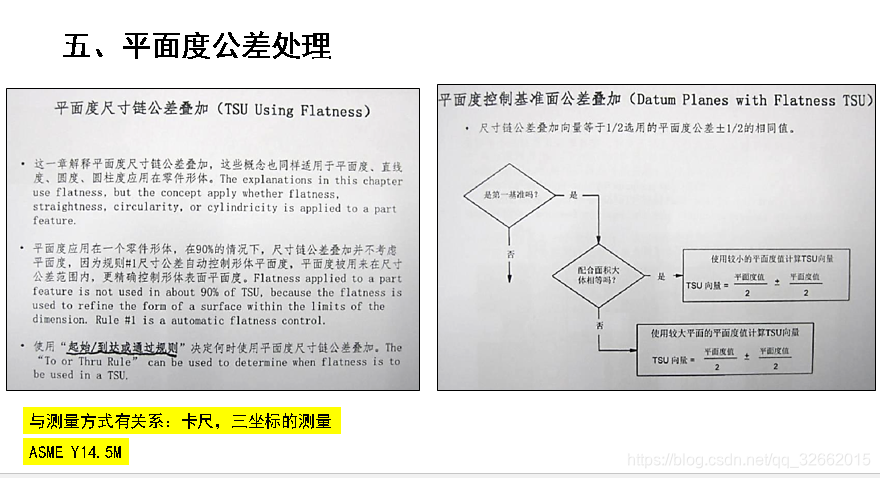

EI3 = ∆3+1/2T3 = 0.01mm
