【学习笔记】网络设备（华为交换机）基础知识6——BootLoad菜单详解

一、前期准备

免责声明：仅供学习，请慎重操作，因为本文章造成的直接或间接损失及后果，均由操作者负责，本作者不承担任何责任

1.必须使用Console口连接设备才能进入对应BootLoad菜单

Console口本地访问教程参考 ① ：使用第三方工具（secureCRT软件）通过console口本地访问访问交换机的详细操作过程

2.成功进入BootLoad菜单

Console口本地访问教程参考 ② ：

3.不同型号的设备显示的BootLoad菜单可能存在差异 本次实验设备：华为交换机S5720-52P-EI-AC

二、学习内容

提示：学习华为交换机BootLoad菜单的所有功能以及子菜单的详解

1、BootLoad菜单详解

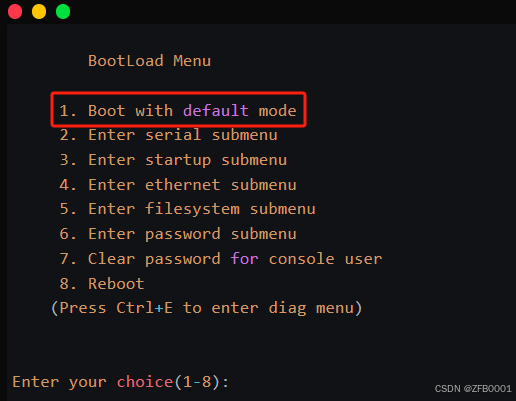

1. Boot with default mode （从当前阶段继续启动）

1.1 主要功能

主要功能： 直接启动设备，不再经历uBoot启动阶段，即跳过BootLoad阶段

1.2 进入方法

在BootLoad菜单下，选择 1 ，则直接启动设备跳过BootLoad阶段

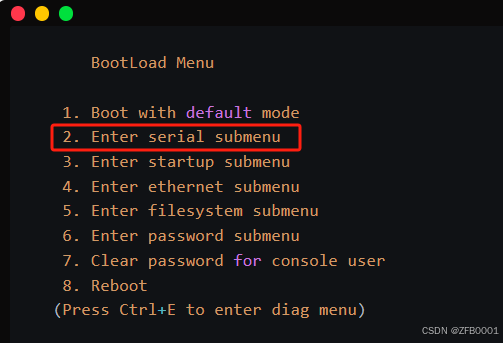

2. Enter serial submenu （进入串口子菜单）

2.1 主要功能

主要功能：在设备的管理网口损坏，无法使用的情况下，通过串口传输文件到设备

2.2 进入方法

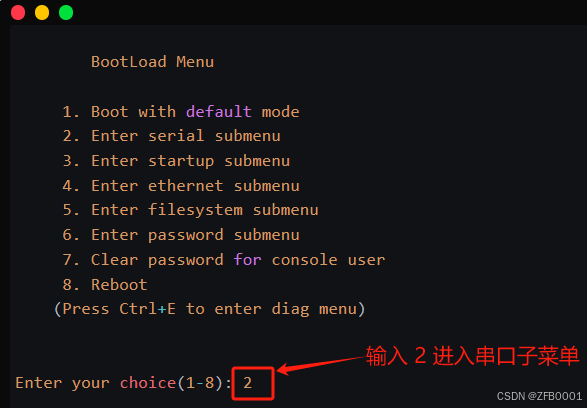

在BootLoad菜单下，选择 2 ，则进入串口子菜单

2.3 显示界面

显示的启动配置信息子菜单通常如下 （说明：不同型号的设备显示可能存在差异）

说明：不同型号的设备显示可能存在差异

2.4 启动配置信息子菜单功能介绍

1. Update BootROM system ：通过串口加载BootROM程序，实现BootROM系统升级

2. Download file to Flash through serial interface ：通过串口下载文件到Flash中

3. Modify serial interface parameter ：修改串口参数

4. Return to main menu ：返回主菜单

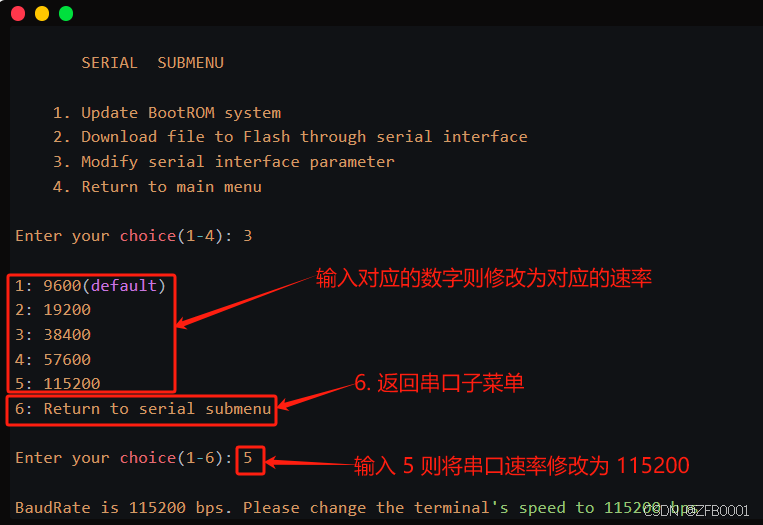

2.5 Modify serial interface parameter （修改串口参数）

修改串口参数。缺省情况下，传输速率为9600bit/s

说明：请结合实际情况修改为参数

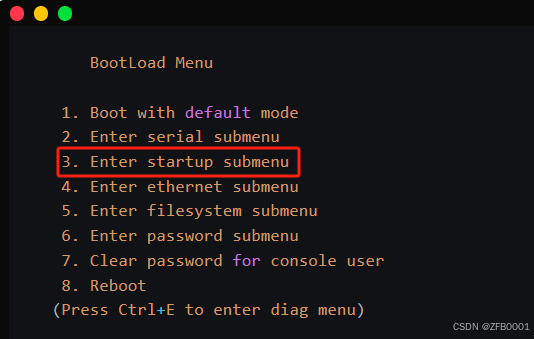

3. Enter startup submenu （启动配置信息子菜单）

3.1 主要功能

主要功能：查看和修改设备的启动配置信息，也可实现设备升级

3.2 进入方法

在BootLoad菜单下࿰
