STM32CubeMX配置硬件CRC(CRC-16/MODBUS)检验

MCU型号：STM32F301K8U6

STM32CubeMX版本：6.12.1

一、CubeMX配置

1.默认配置

硬件CRC默认使用格式为CRC-32

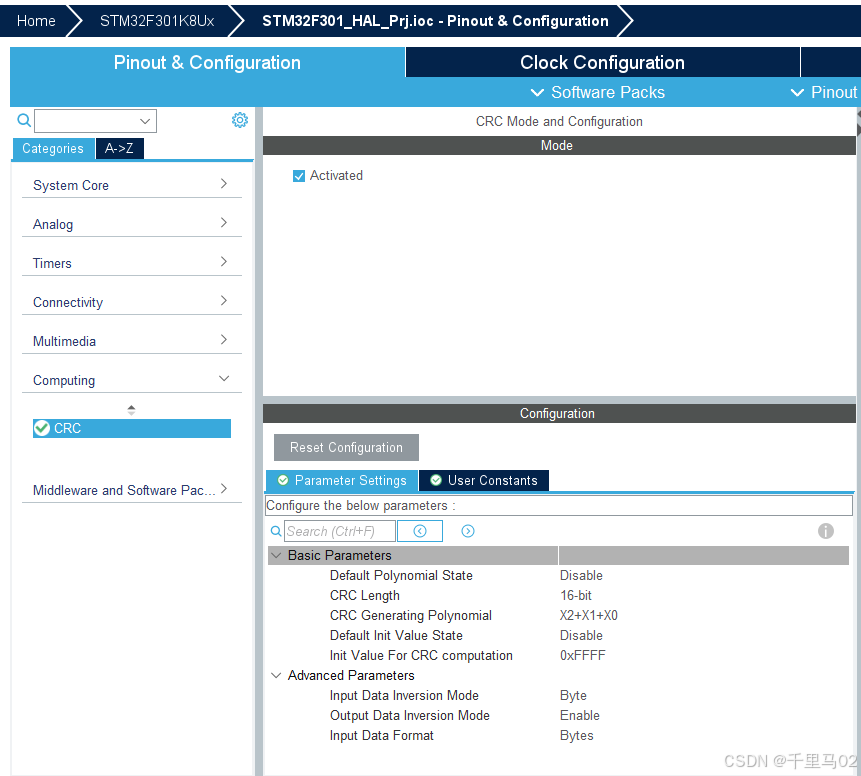

2.修改配置

其中的CRC Generating Polynomial无法修改，需要生成后在程序中手动修改！

二、程序修改

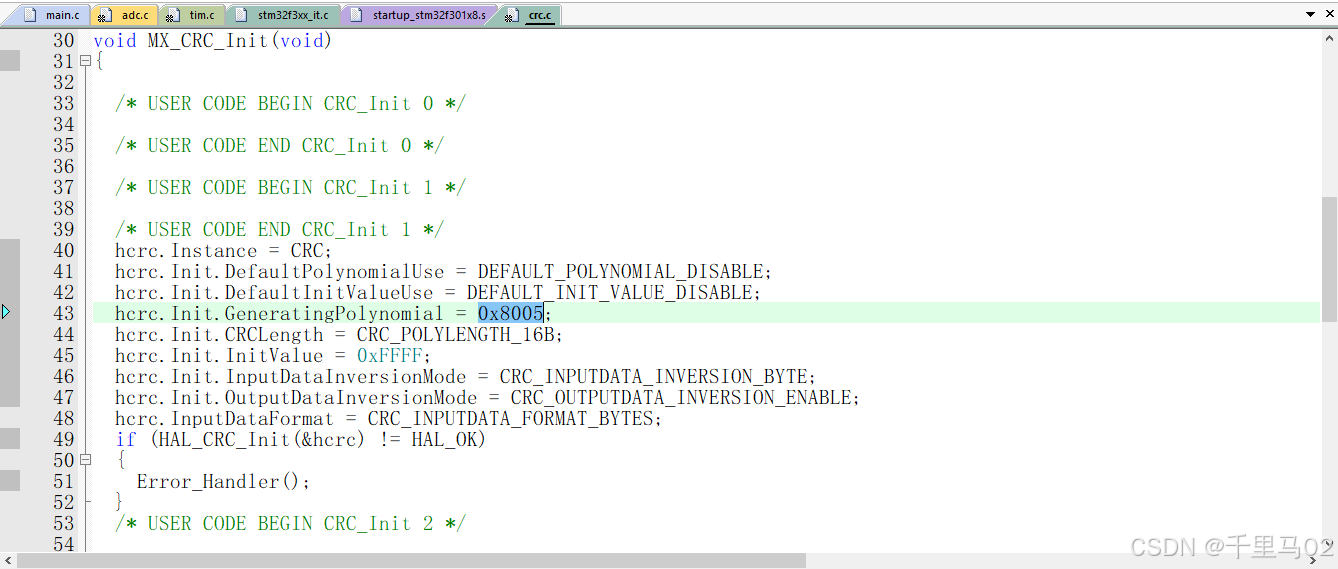

1.参数修改

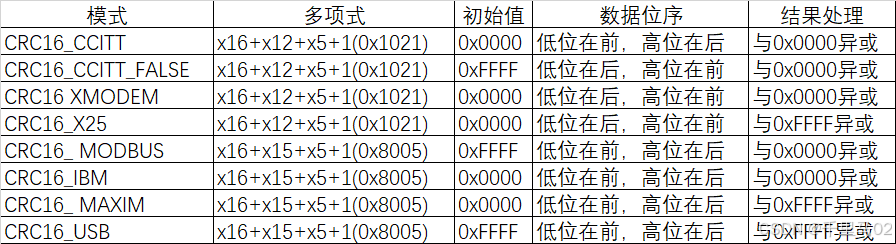

生成多项式和初始值根据自己需要的校验形式修改，CRC16可参照下表

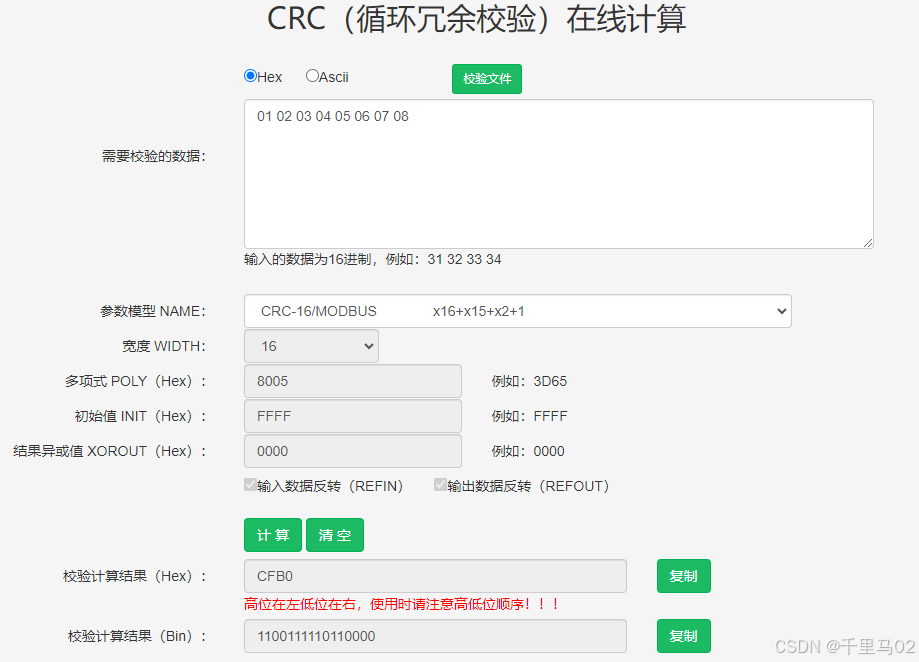

更多校验格式可通过在线校验工具查看

我用的是这个：CRC（循环冗余校验）在线计算_ip33.com

2.数据校验

uint8_t tbufCrc[8] = {1,2,3,4,5,6,7,8};
uint16_t recRcr;

recRcr = HAL_CRC_Calculate(&hcrc,(uint32_t*)tbufCrc,8);

三、结果验证

四、绑定资源

本文章所绑定的资源的MCU型号为STM32F103C8t6，CRC校验无法设置，原因如下：

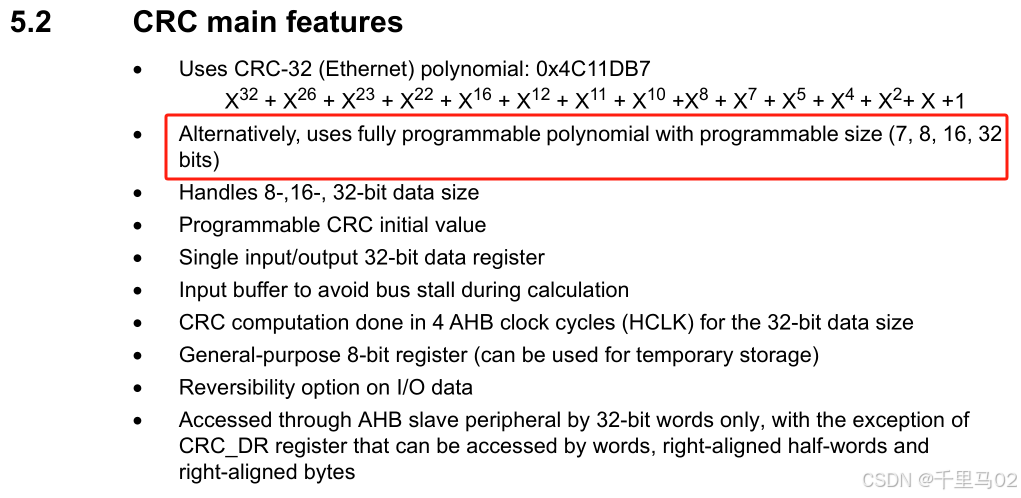

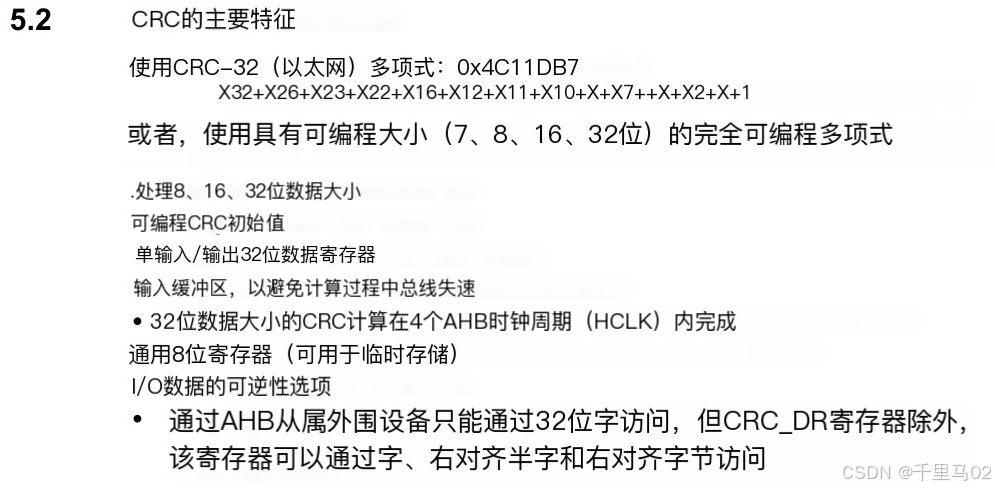

STM32F301K8U6参考手册如下

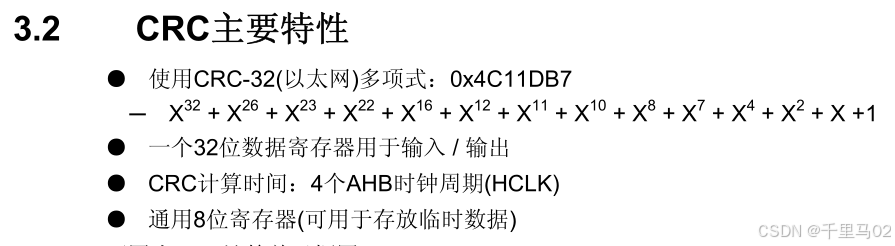

STM32F103C8t6参考手册如下

其多项式不可编程！无CRC_POL寄存器！
