802.11ax BSR机制

本文参考IEEE Std 2016和802.11ax Draft5.0

首先,明确一个时间点,BSR机制是在802.11ax中才提出的。

BSR上报的机制分为两种

  1. AP发送BSRP帧,请求STA上报BSR;
  2. STA主动上报BSR;

BSR的作用

AP获知STA的BSR信息后,可以据此进行上行RU的分配。

在这里插入图片描述

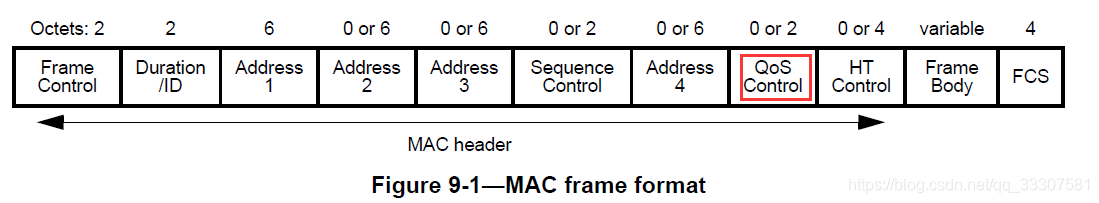

在标准中,图9-1给出了通用的MAC帧格式,在MAC Head部分的最后一个字段field是HT Control字段。(HT:high-throughput,高吞吐量的意思)

HT Control字段存在于哪些帧中

  1. HT Control字段总是存在于控制包装帧Control Wrapper frame中。Control Wrapper frame属于Control Frame的一种,如下图。
    在这里插入图片描述
    当Frame Control字段中的Type field值为01,Subtype field值为0111时,此帧即为Control Wrapper frame。并且,Control Wrapper frame是唯一一种包含HT Control field的Control Frame
    如果一个Control Frame被描述为+HTC(例如:RTS+HTC,CTS+HTC,BlockAck+HTC…),其意思是使用 Control Wrapper frame来承载该控制帧

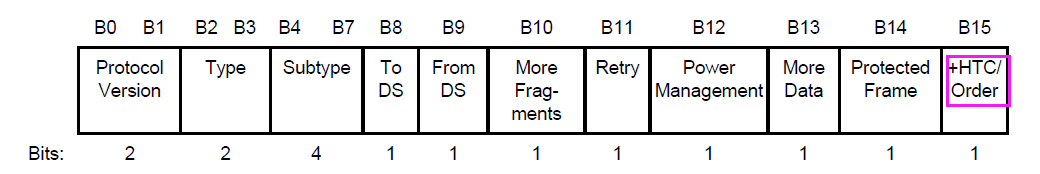

  2. HT Control字段也可以存在于Qos Data(注意是Qos数据帧)和管理帧中(802.11ax Draft中增加了Qos Null帧),这取决于Frame Control字段中的+HTC/Order subfield子字段
    在这里插入图片描述
    +HTC/Order subfield子字段的两种方式
    非QoS STA发送的非QoS数据帧中将其设置为1,以指示该帧包含正在使用StrictlyOrdered服务类传输的MSDU或其片段;
    对于TXVECTOR的FORMAT参数,在以HT_GF,HT_MF,VHT值发送的QoS数据或管理帧中将其设置为1,以指示该帧包含HT Control字段

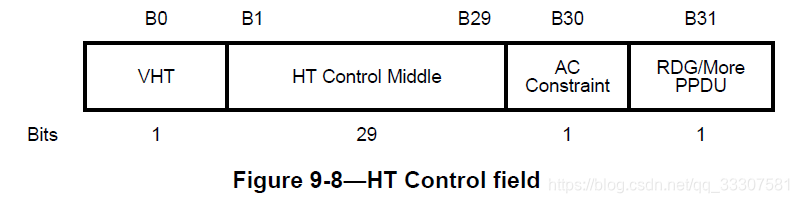

HT Control field格式


IEEE Std 2016中HT Control field有两种变体,HT变体和VHT变体。这两种变体的HT Control Middle subfield是不同的
VHT subfield的值为1代表其为VHT变体;值为0代表其为HT变体。

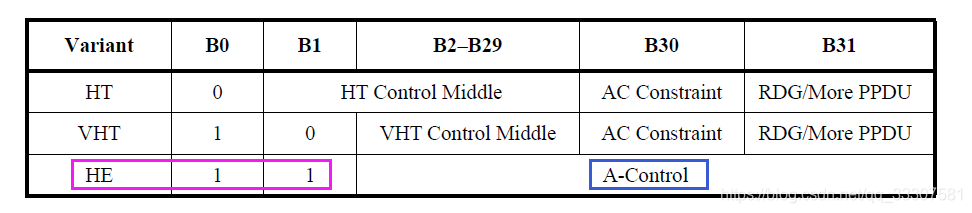

NOTE–802.11ax Draft5.0中增加了一种新变体–HE变体,格式如下:
在这里插入图片描述
A-Control subfield格式如下:长度为30Bits
在这里插入图片描述

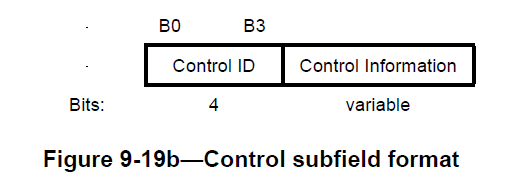

Control List包含了一个或者多个Control subfield。Control subfield的格式如下:
在这里插入图片描述

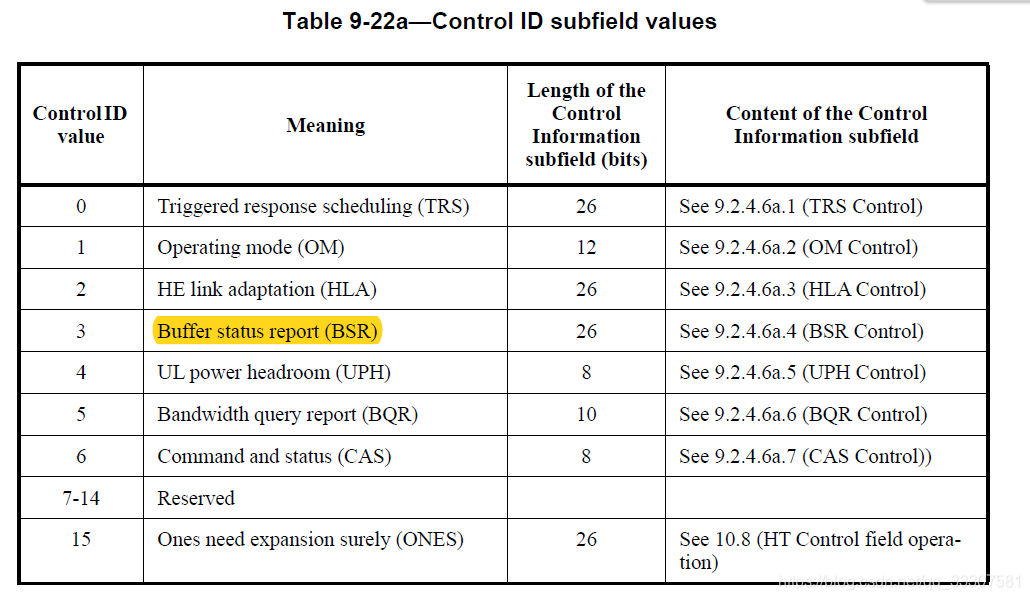

不同的Control ID对应不同的Control Information:
在这里插入图片描述
上述帧/字段/子字段小结
在这里插入图片描述

BSR Control subfield

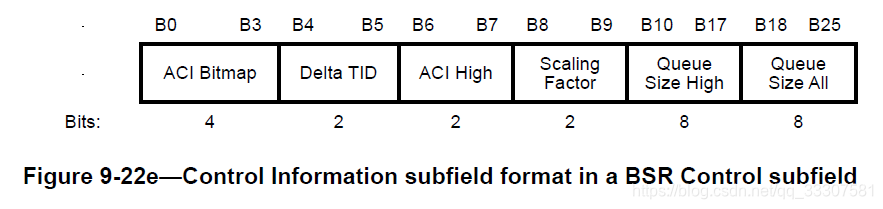

BSR Control subfield中的Control Information subfield包含用于UL MU操作的缓冲区状态信息buffer status information。格式如下:
在这里插入图片描述
ACI Bitmap subfield指示所报告缓冲区状态的访问类别,其编码如表9-24c(ACI Bitmap subfield encoding)所示。 ACI Bitmap subfield的位设置为1以指示相应AC的缓冲区状态,否则设置为0。 如果ACI位图子字段为0,而Delta TID子字段为3,则表示所有8个TID都有缓冲的流量(请参阅表9-24d(Delta TID子字段编码))。
在这里插入图片描述

BSR(Buffer status report) 操作

non-AP STA传送缓冲区状态报告(BSR),以帮助其AP分配UL MU资源。

两种BSR上报方式

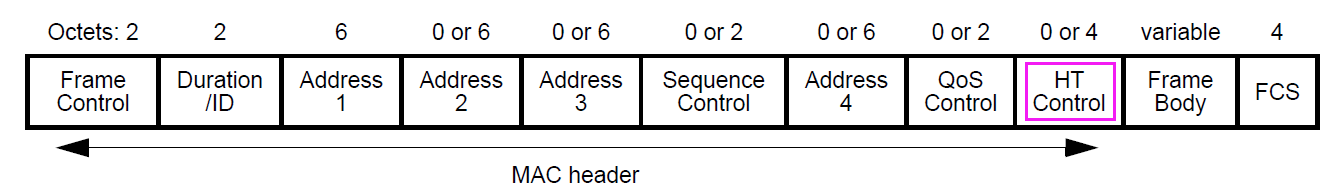

  1. STA主动:non-AP STA可以在传输到AP的任何帧QoS Control fieldBSR Control subfield中隐式传递BSR;(注意:这里的用“任何帧”与前面的HT Control field可能存在的帧处并不冲突,因为这里也包括Qos Control field字段,此字段在任何帧的MAC Header中都包括,如下图)
  2. AP主动:non-AP STA也可以在响应BSRP Trigger Frame时在传递给AP的任何帧中显式传递BSR。
    此图取自IEEE Std 2016

BSR Support subfield

  1. 如果dot11HEBSRControlImplemented为true,则一个HE STA必须将其传输的HE Capabilities elementBSR Support subfield设置为1;否则,此HE STA应将BSR Support subfield设置为0。

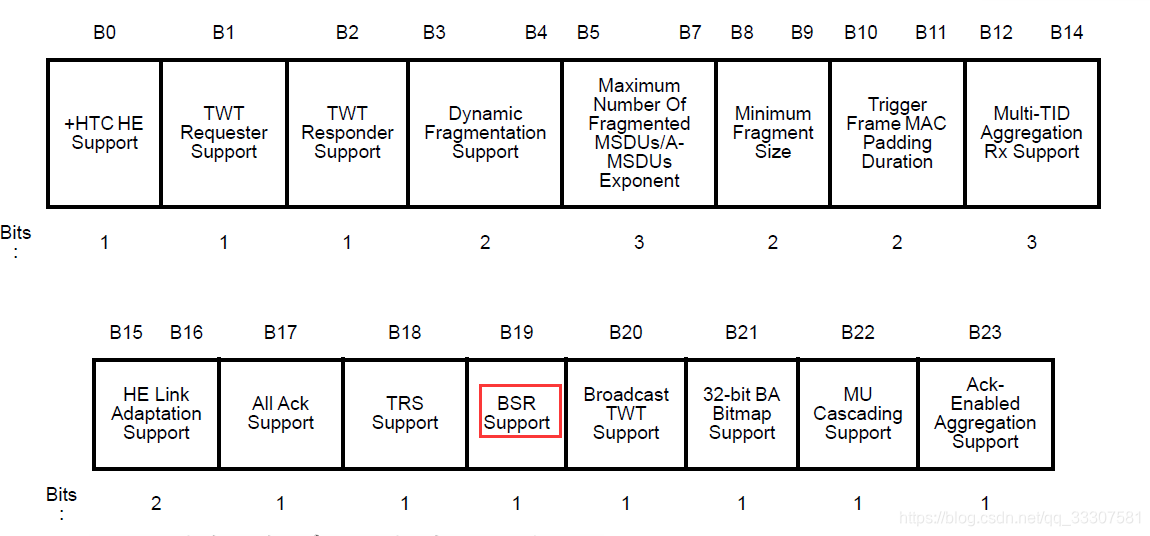

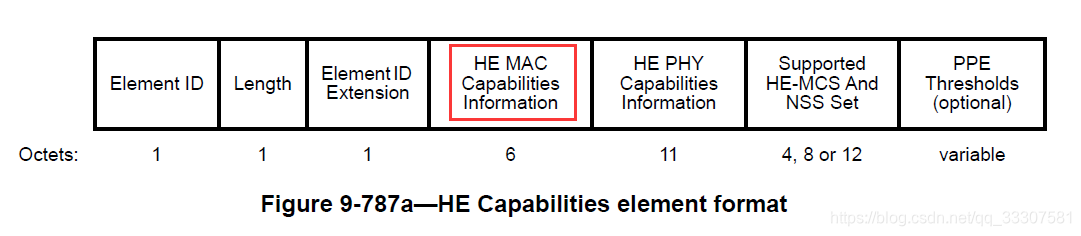

  2. HE Capabilities element格式
    在这里插入图片描述
    在这里插入图片描述
    上图二是HE MAC Capabilities Information field的一部分截图。

关于Element
Element是在Management frames中才会有,像Probe Request、Association Request frame这些帧都属于Management frames,所以STA可以利用这些帧中的HE Capabilities elementBSR Support subfield来表明自己是否支持BSR。(AP也一样

STA主动发送BSR

  1. STA可以在对AP的Trigger Frame的响应帧中发送unsolicited BSR;
  2. 也可以在UORA(UL OFDMA-based random access)机制中,竞争到信道后发送unsolicited BSR;
  3. 还可以在利用EDCA机制竞争到信道后发送unsolicited BSR。

AP通过BSRP帧请求BSR

AP还可以通过发送BSRP Trigger Frame来向一个或多个已关联的associated non-AP STAs请求其BSR。

AP发送BSRP帧的条件是什么?

截至到 P802.11ax D7.0在BSR Operation小节都未指明AP具体是在什么条件下发送BSRP帧的。
但是,在26.5.2.2.5小节AP access procedures for UL MU operation中提到了802.11ax UL-OFDMA中AP是如何接入的,具体如下:

  1. AP遵循10.23中定义的EDCA步骤以及本节中的附加规则;
  2. 如果AP在发送了至少包含一个Trigger Frame帧的PPDU(此PPDU向STA请求immediate response),并且未收到任何响应,此时便代表帧交互失败,AP将进入backoff procedure程序;
  3. AP在发送仅包含Trigger Frame帧的PPDU时,其可以使用任何AC
  4. 若AP发送的PPDU中不仅仅包含Trigger Frame,那么AP将遵循26.6小节中的MPDU aggregation rules
    (关于26.6小节讲的内容,未找到接入规则,个人理解是哪个AC成功接入就用哪个)
