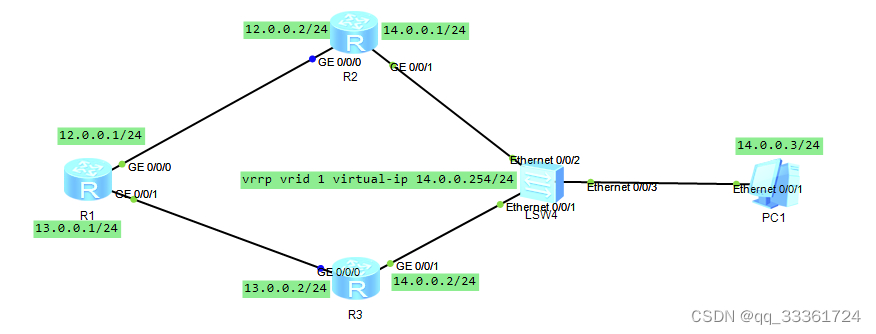

b可以ping通a，但是a不可以ping通b

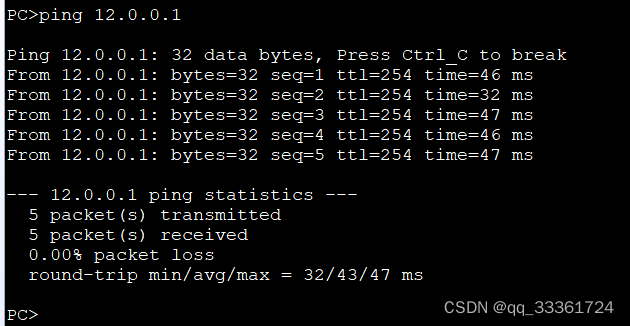

1. 可以看到R1不可以ping通PC1，但是PC1ping12.0..0.1是通的，ping13.0.0.1是不通的





 2.查看R1的路由表，发现存在14.0.0.0/24网段的路由，下一跳为14.0.0.2/24，而14.0.0.2/24为R3的直连网段，说明路由是可以到达PC1的

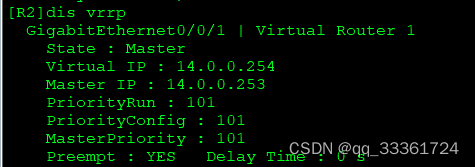

 看PC1的返程，可以看到R2为Master，优先级被人为设置为101，所以PC1的流量会被R2转发

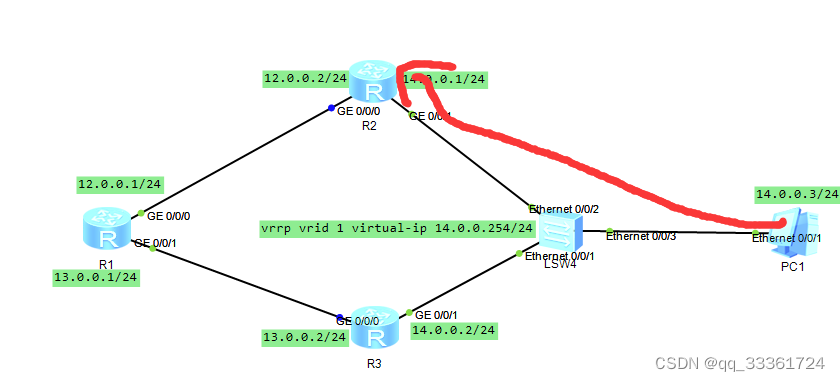

3. 因为在R1上是直接ping的，没有指定源地址，所以通过查找后出接口为R1的g0/0/1口，地址为13.0.0.1/24，流量路径如图，因为R2没有13.0.0.0/24网段的路由，所以R1ping不通PC1

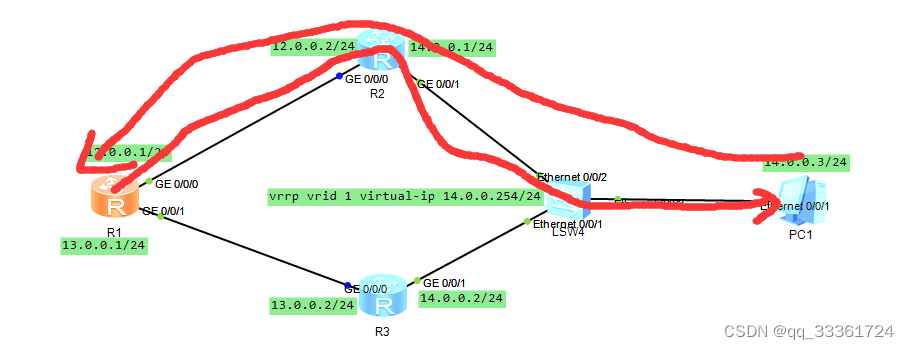

4.PC1ping12.0.0.1的流量路径为

 R2有12.0.0.0/24网段的路由，所以可以转发，R1又有14.0.0.0/24网段的静态路由，所以也可以转发，自然就通了

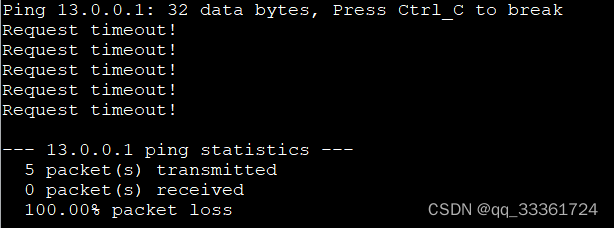

5. PC1ping13.0.0.1的流量路径为

 因为R2没有13.0.0.0/24的网段路由，无法完成转发，所以就不通了

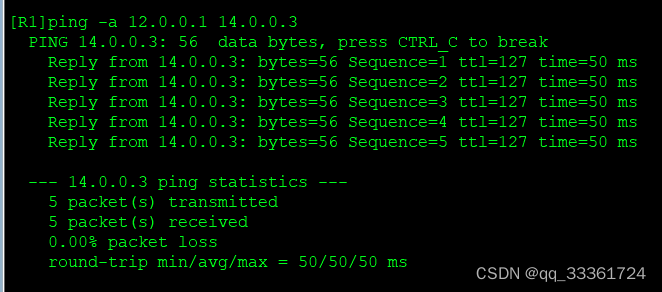

6. 不改现有配置怎么可以ping通PC1呢，指定源地址就好了

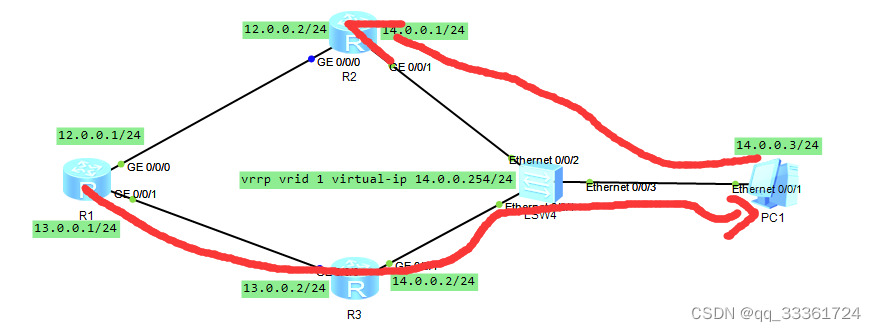

 流量路径为



7. 如果改变现有配置实现通信，可以指定R3为vrrp组的Master路由器

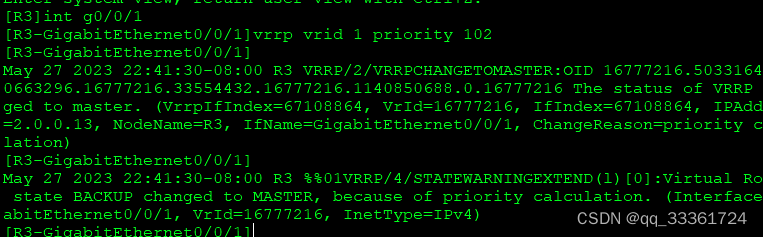

 调整R3的priority为102，大于R2的101，所以成功抢占。

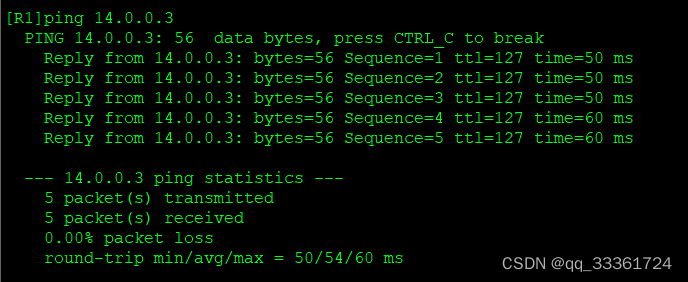

此时再ping下

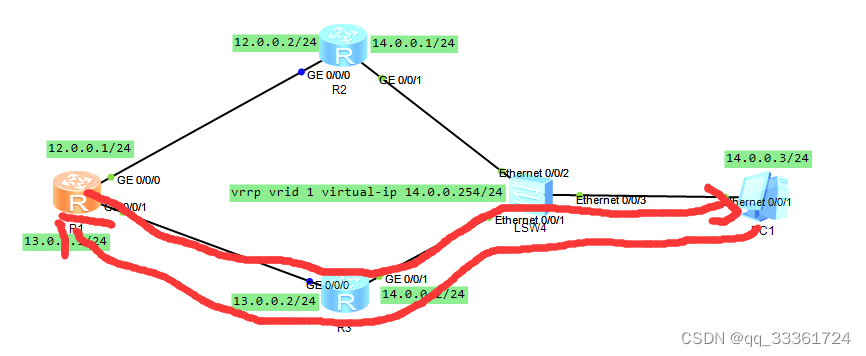

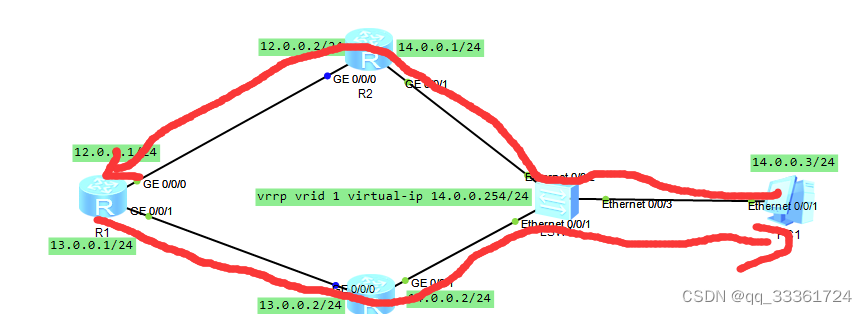

 此时路径为

 去程靠静态路由，回城靠直连路由。

8.此时理所当然，如果指定源地址为12.0.0.1/24，自然就ping不通了，因为R3没有12.0.0.0/24的网段路由



ok，结束
