1 、新建项目

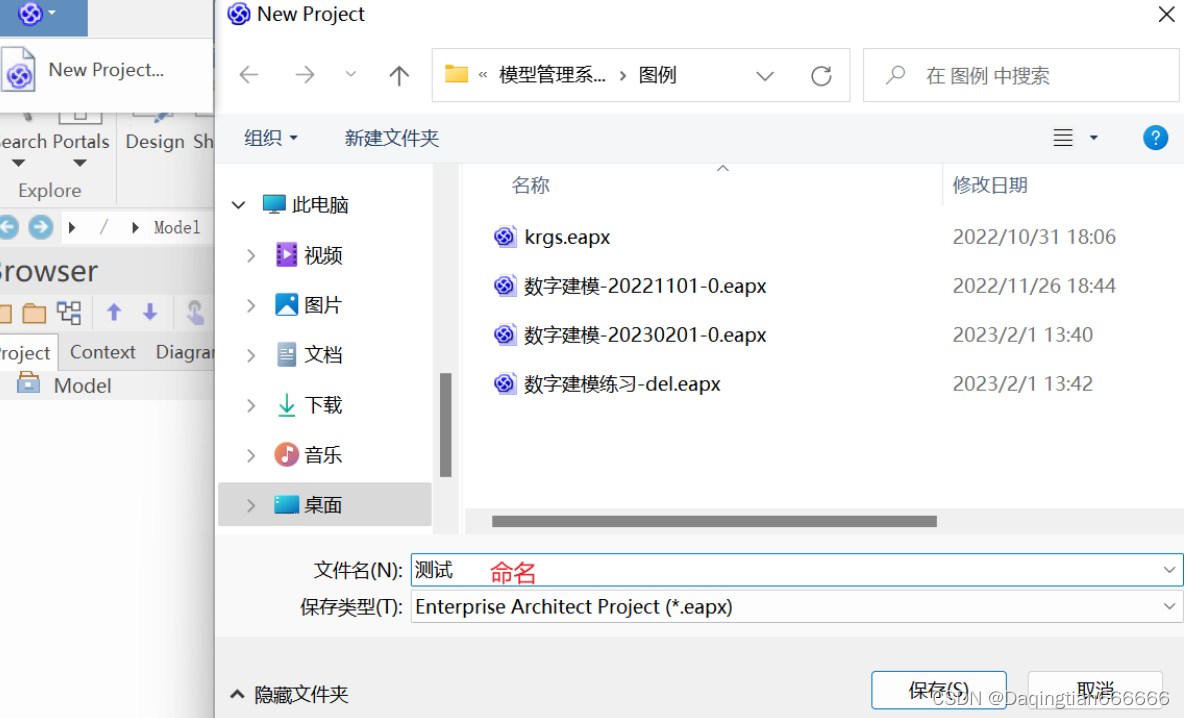

点击左上角图标，点击new Project，给文件名命名。保存即新建一个项目。
在这里插入图片描述

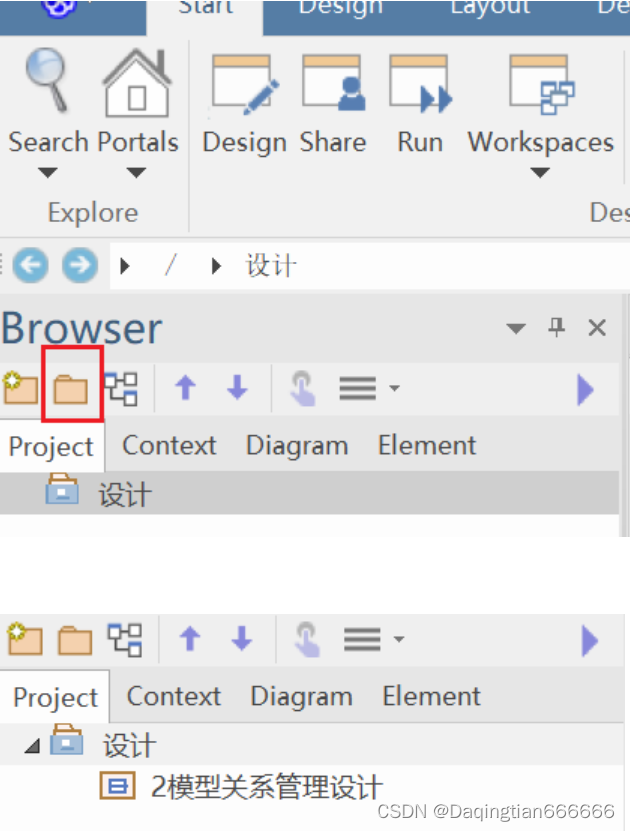

2 、新建根目录

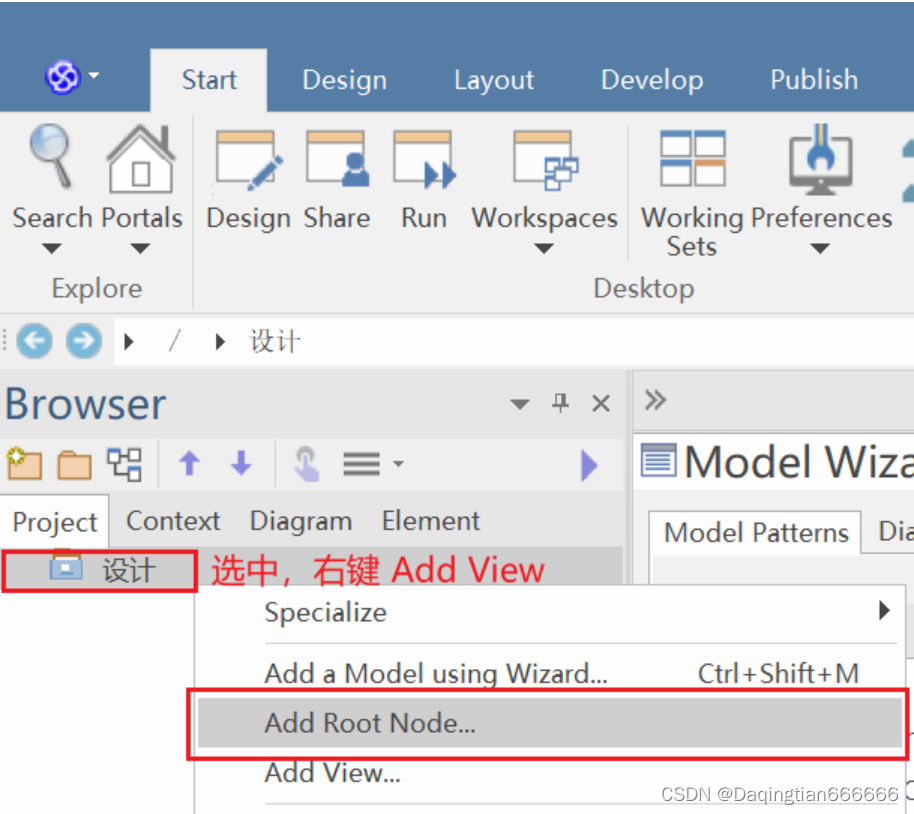

在这里插入图片描述
3 、新建一个包
在这里插入图片描述

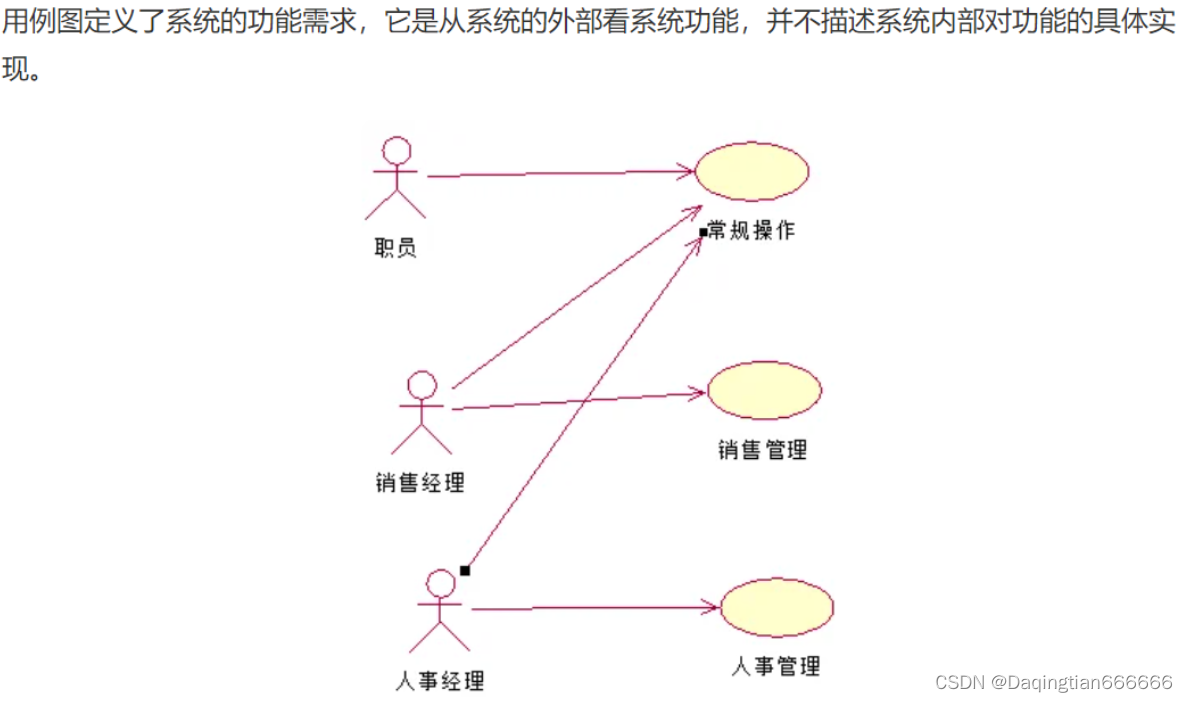

4 、用例实现设计

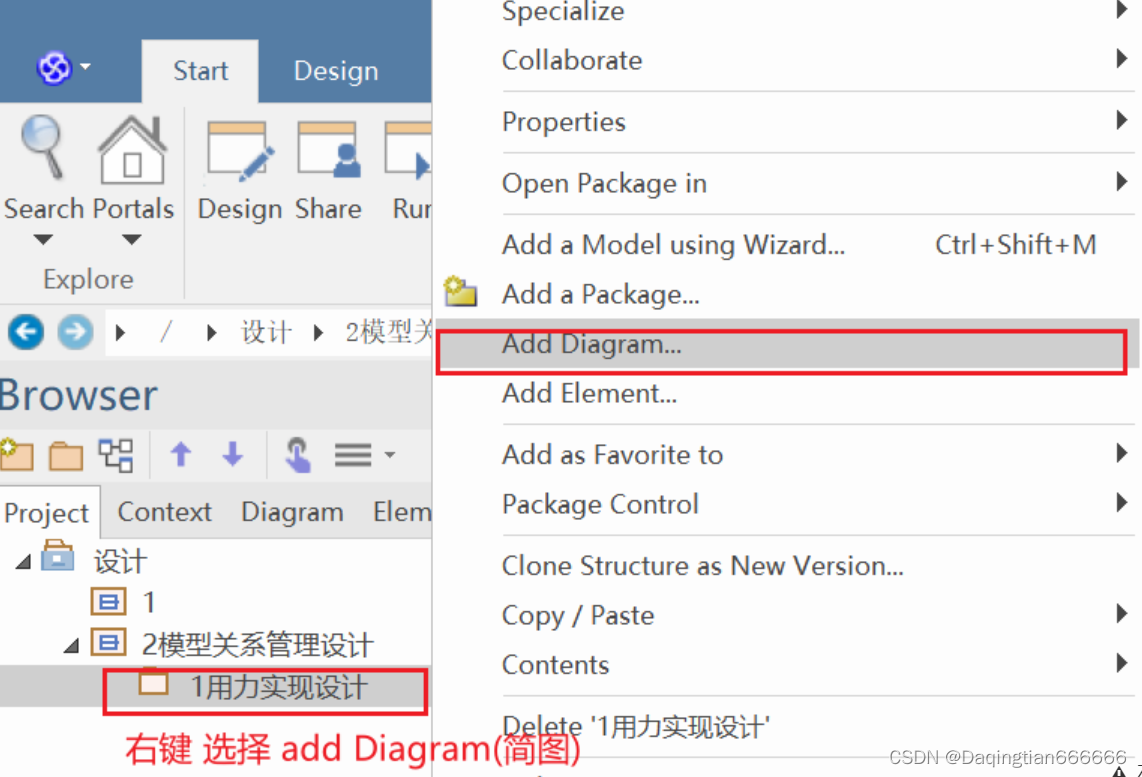

1. 新建用例

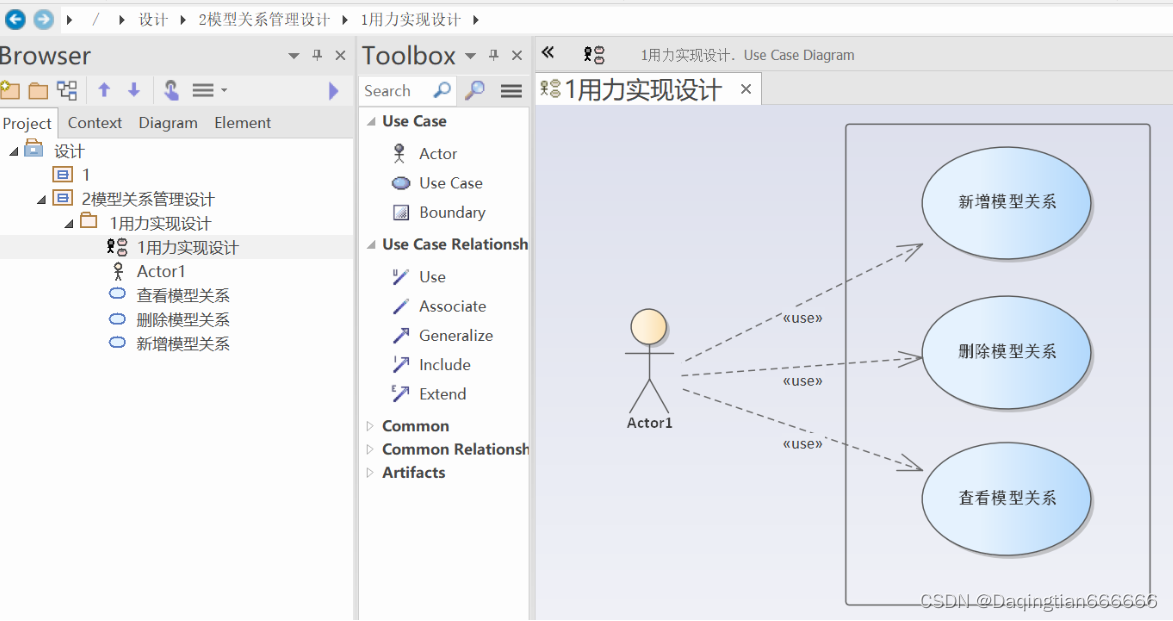

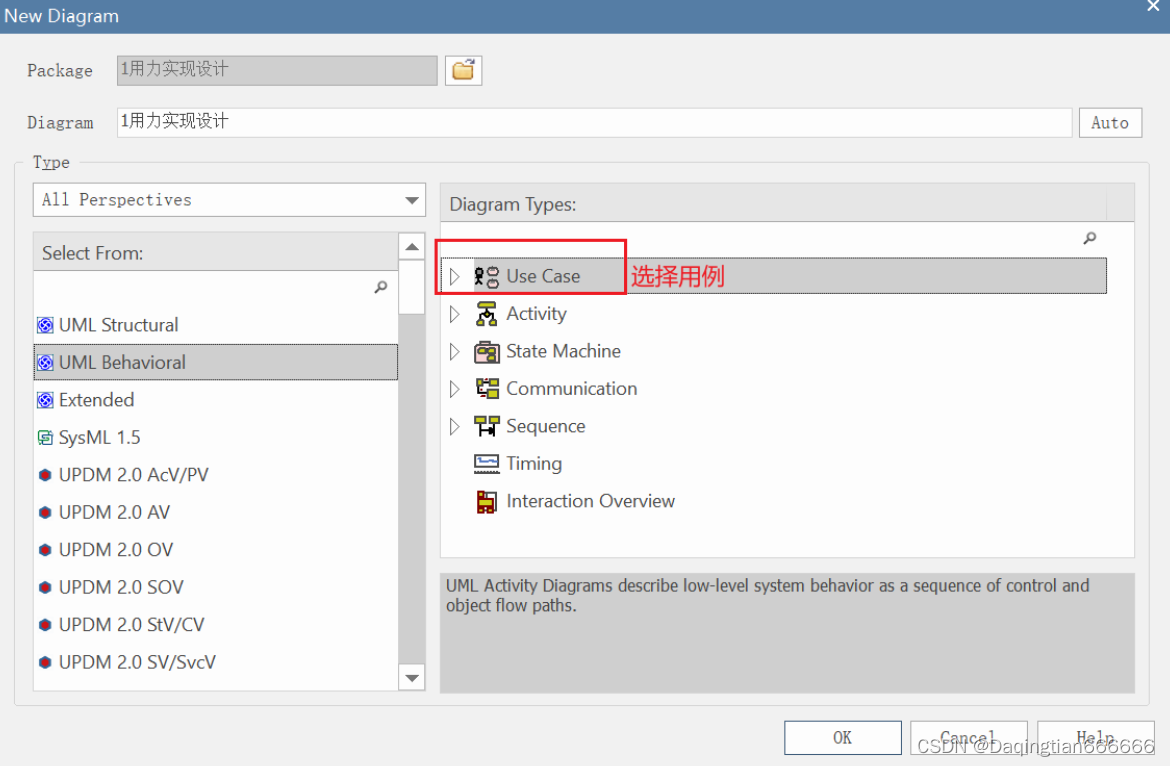

在这里插入图片描述
在这里插入图片描述

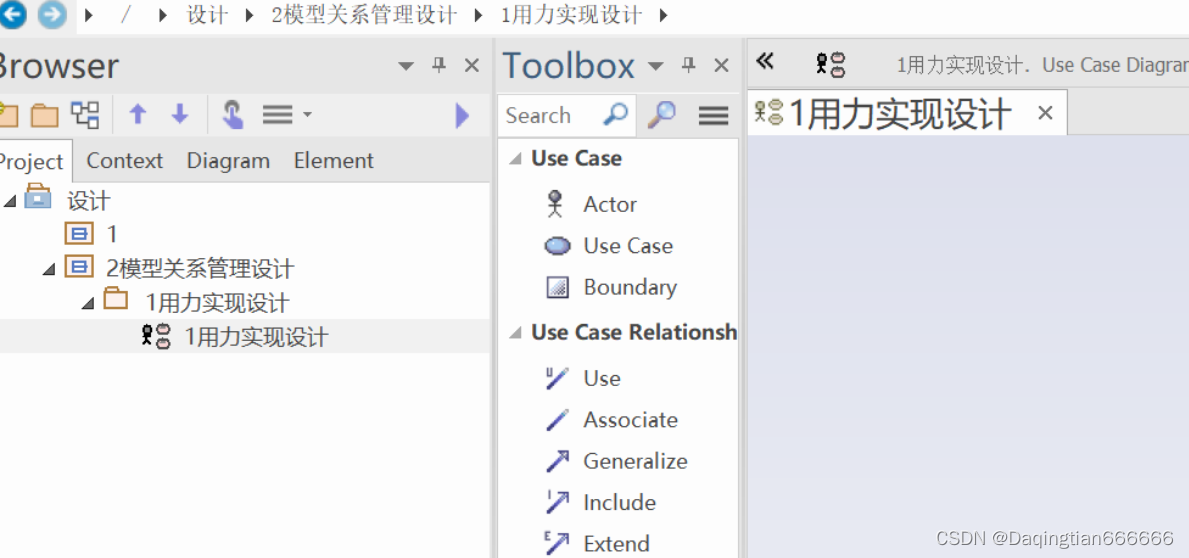

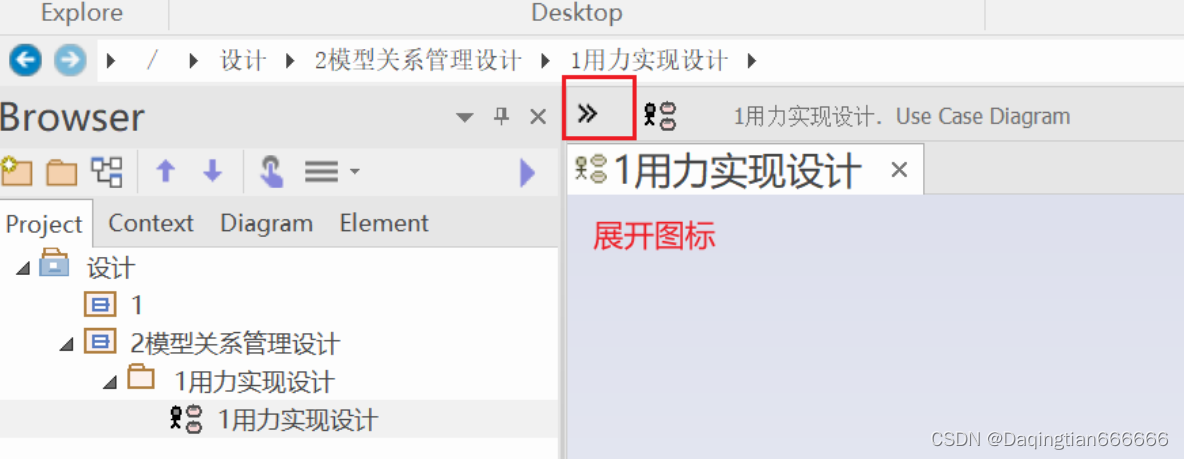

展开toolBox
在这里插入图片描述
在这里插入图片描述

2. 需求说明
模型关系管理有新增、删除、列表查询与按照关键字查询(关系名称)功能。

在这里插入图片描述
在这里插入图片描述
5 内部接口设计(实体类类设计)

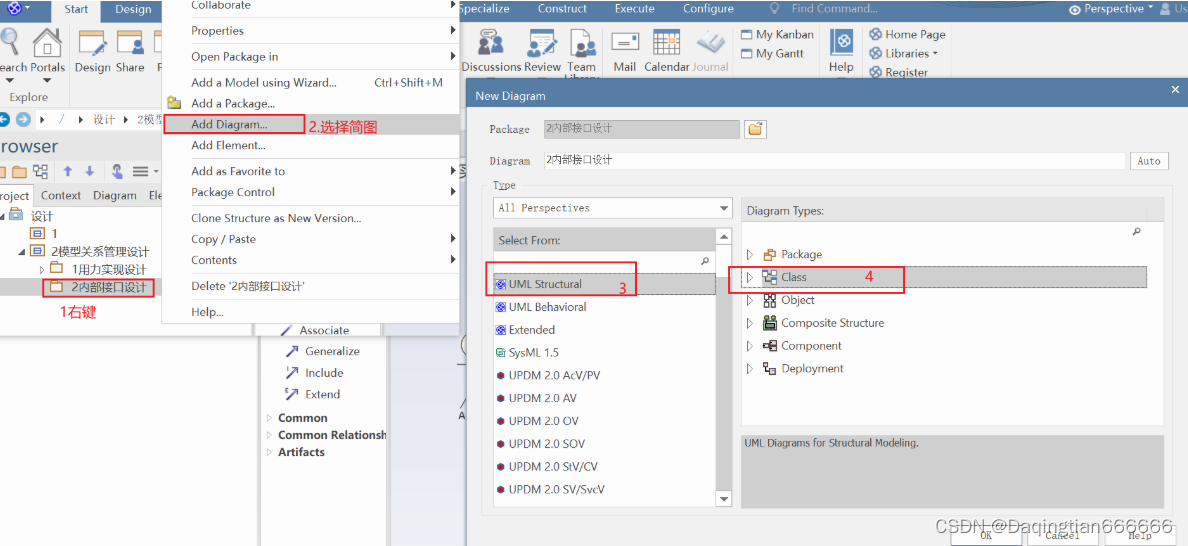

新建类图
在这里插入图片描述

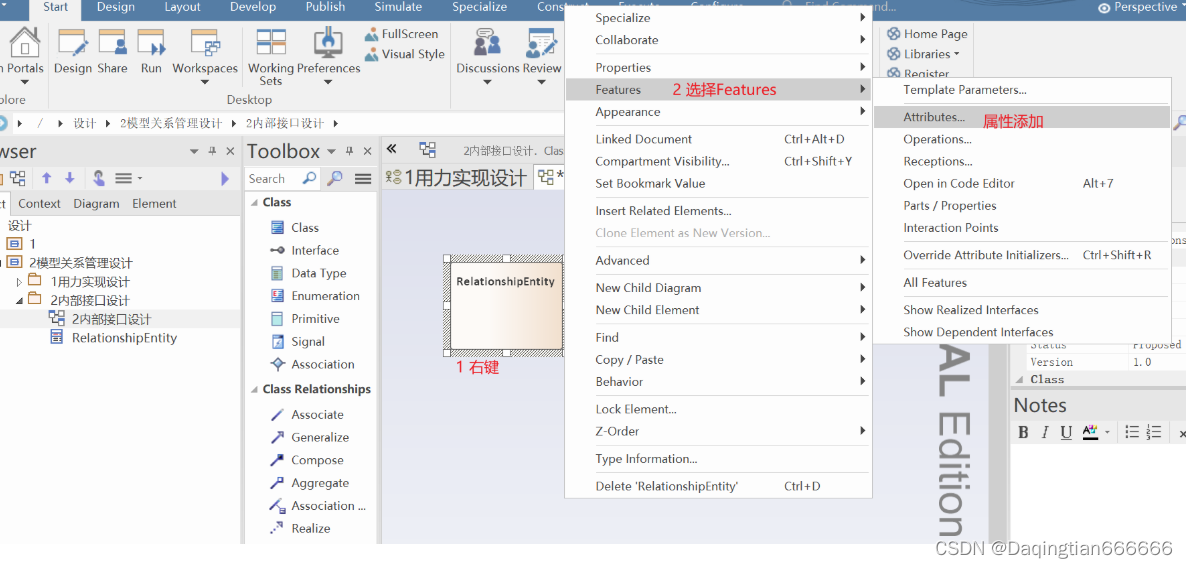

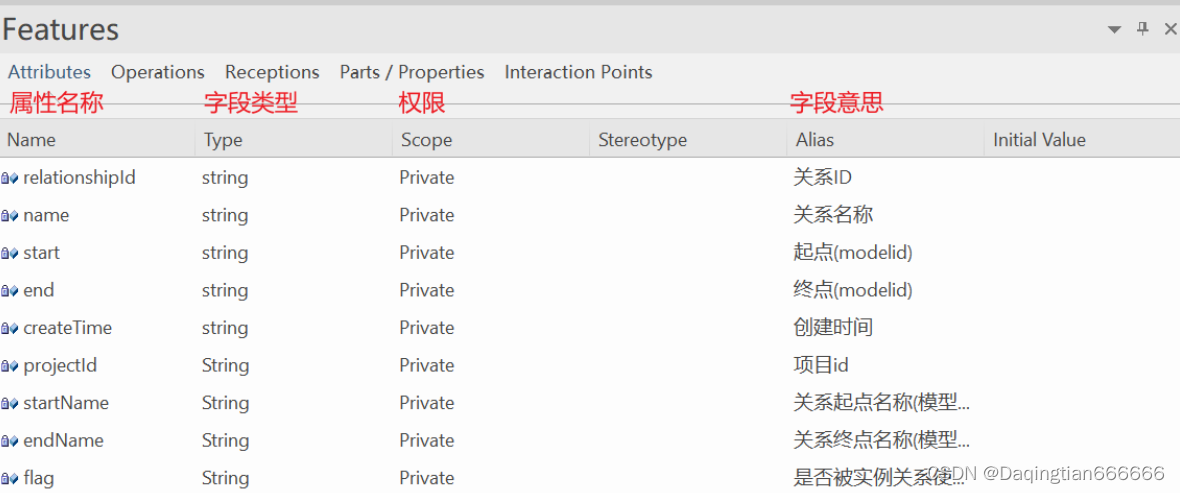

字段属性添加
在这里插入图片描述
在这里插入图片描述

6 软件结构设计(接口设计)

与上一节类图相似。

7 软件序列设计

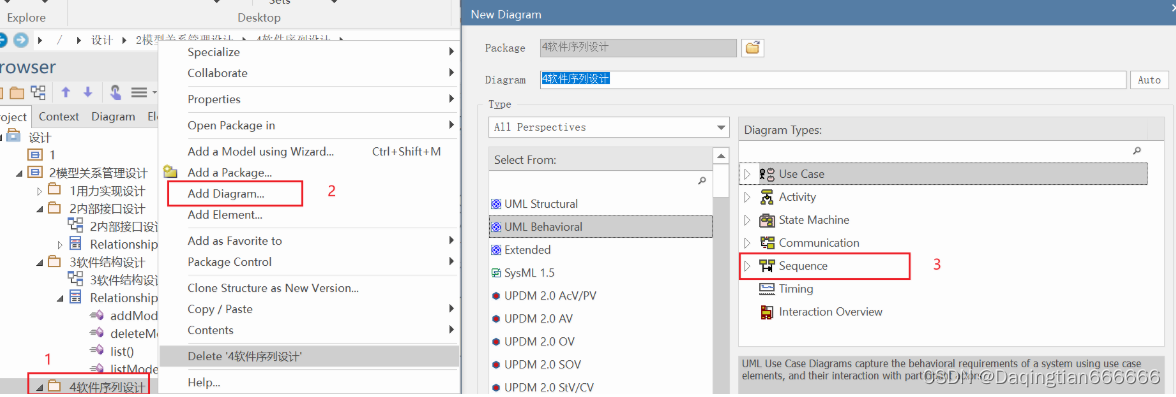

1.新建序列图

在这里插入图片描述

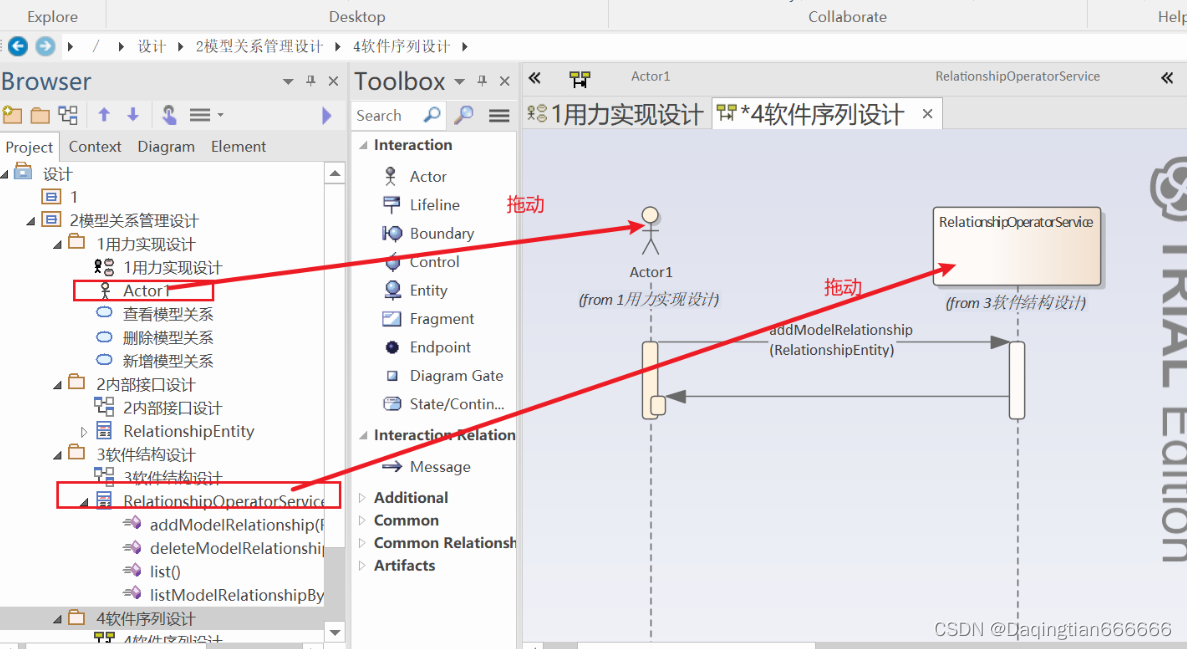

2.画图

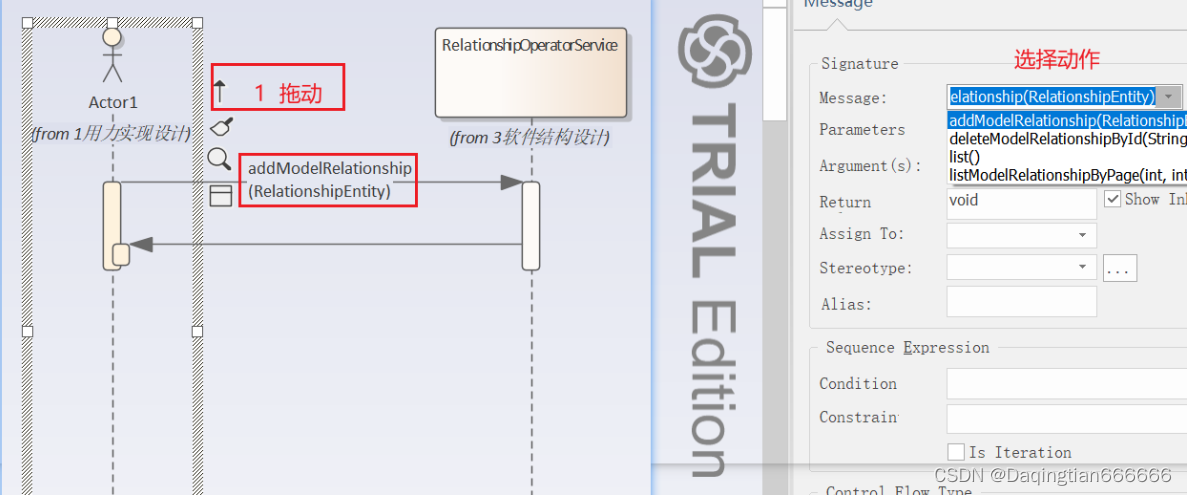

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

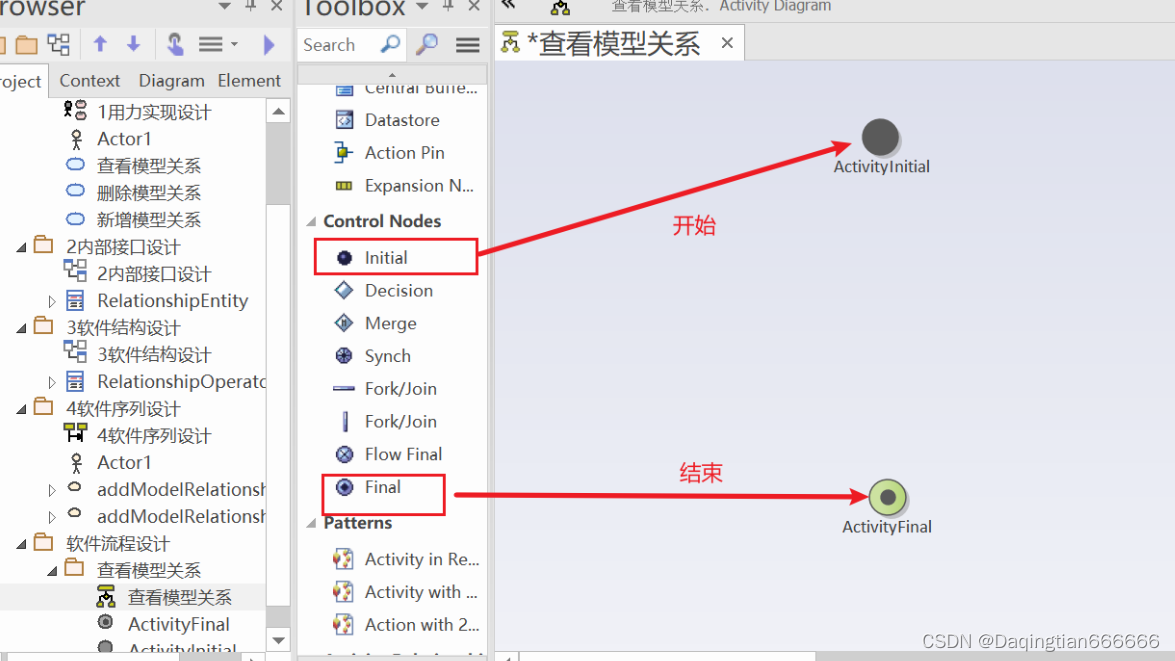

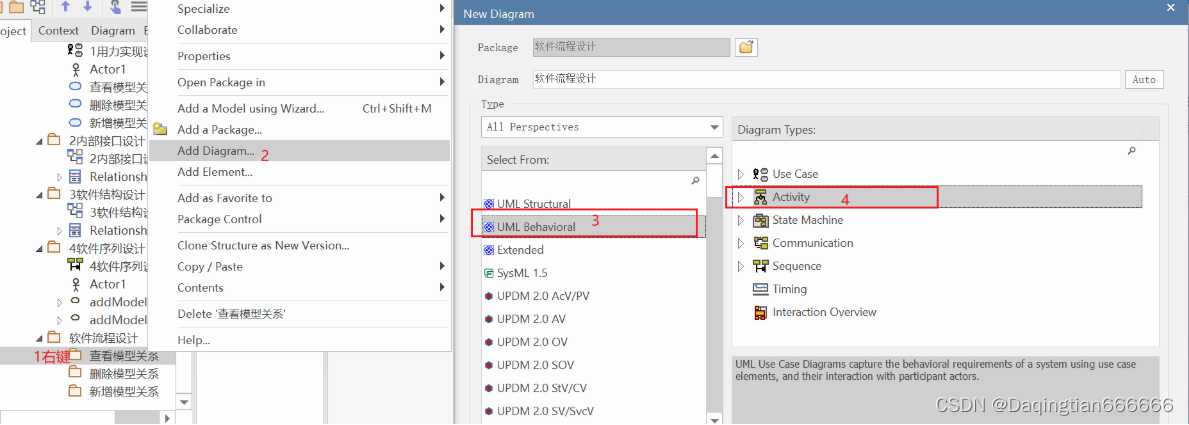

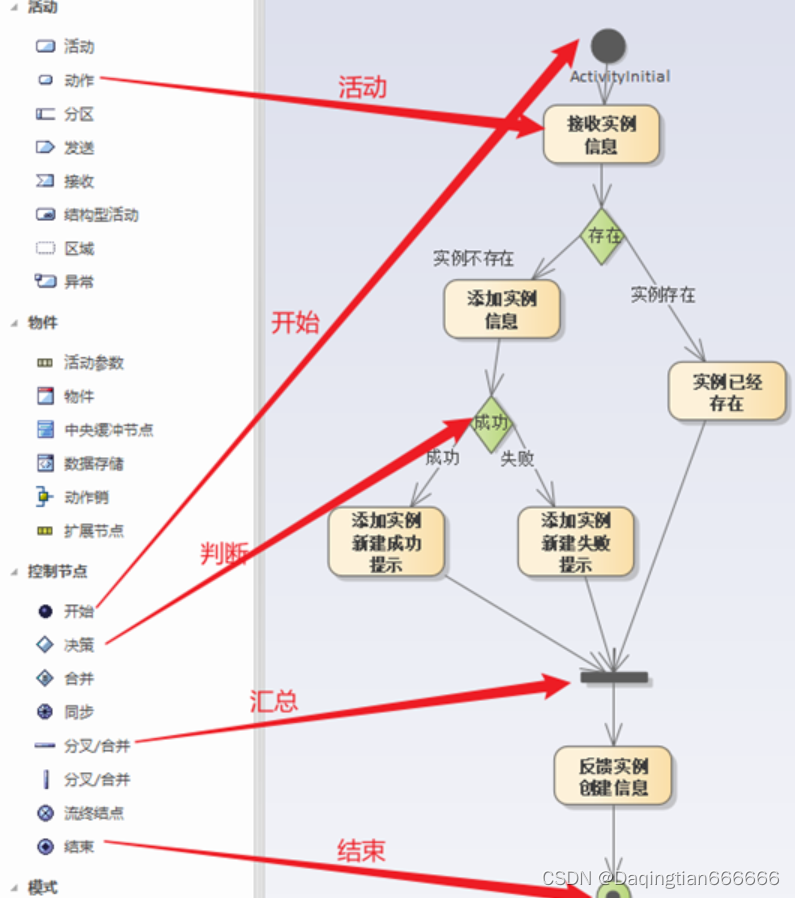

在这里插入图片描述
